槽型光电管传感元件三维结构设计

　　在自动化生产线的物料到位检测、设备运动机构的原点定位、小型传动模组的行程限位场景里，槽型光电传感元件是应用频次极高的检测部件，本次建模的这款槽型光电结构，完全贴合工业现场实际安装与检测需求做的结构还原。从实际使用场景来看，这类元件常被布置在皮带线的侧边检测料盘是否到位，或者在滑台模组的两端作为极限位置触发开关，也会用在小型包装设备的走膜机构里检测包装膜的输送断点，相比漫反射类光电元件，槽型结构的检测精度更高，不受被测物体表面颜色、反光率的干扰，只要有物体从槽口中间穿过遮挡光轴，就能稳定输出触发信号，在高速运动的机构里响应速度能满足每分钟上千次的触发需求，不会出现漏检、误触发的问题。

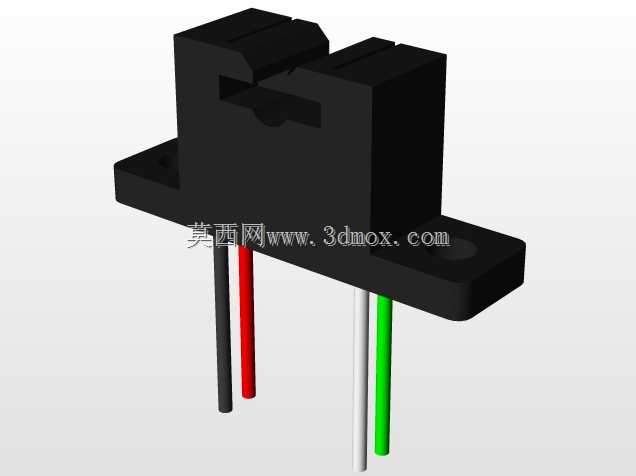

　　从功能特性来看，这款槽型光电采用对射式光路设计，发射端与接收端分别集成在槽口的两个内侧壁，槽口宽度预留了足够的被测物体通过空间，不会因为被测件的小幅晃动出现剐蹭元件的问题，同时槽体的深度做了合理设计，能避免现场环境里的杂散光直射接收端，降低环境光对检测稳定性的影响。元件底部带一体式安装法兰，法兰上预留了两个安装固定孔，安装时不需要额外加装固定支架，直接通过螺丝就能把元件锁在设备的安装板上，安装孔的位置公差在建模时做了严格控制，能适配行业内通用的安装孔位标准，替换同规格元件时不需要重新打孔调整位置。

　　设计思路上，首先是保证光路结构的对位精度，建模时将发射端与接收端的光轴同轴度公差控制在极小范围内，避免因为结构偏差导致光信号传输损耗过大，影响检测灵敏度。其次是外壳结构的防护设计，主体外壳采用黑色不透光的工程塑料材质建模，既可以阻挡外部杂散光进入光路，也能对内部的电路板、发射接收管起到物理防护作用，避免现场的粉尘、少量飞溅的切削液接触内部元件。出线部分做了应力释放结构，四根引出线分别对应电源正、电源负、信号输出、屏蔽层，线体与外壳衔接的位置做了加厚的护套结构，避免设备运行时的震动拉扯线体导致接线松脱。

　　外形尺寸与安装边界方面，元件整体的槽体部分高度控制在合理范围，不会占用过多的设备安装空间，底部法兰的厚度足够保证安装后的结构强度，不会因为锁附螺丝的力度过大导致法兰断裂。安装时需要注意，元件前方不能有强光源直射槽口位置，安装面的平面度要满足要求，避免元件安装后出现倾斜导致光轴偏移。被测物体穿过槽口时，最好从槽口的中间位置通过，保证能完全遮挡光轴，触发信号的输出会更稳定。另外建模时还原了元件的出线方向，四根引线从元件底部垂直向下引出，布线时可以顺着安装板的走线槽布置，不会和周边的运动机构产生干涉。在做设备整体结构设计时，这类传感元件的安装位需要预留至少5mm的操作空间，方便后期维护时拆卸更换元件，不需要拆解周边的其他机构。对于做自动化设备结构设计的工程师来说，这类标准传感元件的三维模型可以直接调用到装配体里，提前核对安装位、干涉情况，能大幅减少后期现场装配时出现的位置不匹配、布线干涉等问题，提升设计效率，减少现场改孔、调整支架的工作量。
