射频智能功率传感检测装置结构设计

　　在射频测试、无线通信设备调试、实验室射频链路校准这类场景里，功率检测是绕不开的基础环节，以往台式功率计受限于体积和接线方式，很难集成到紧凑的测试工装或者小型化检测设备内部，这款智能功率传感装置的设计初衷，就是解决传统功率检测设备集成度不足、部署灵活性差的问题，直接将PC端的信号处理能力与前端射频采集链路结合，省去独立功率计的冗余结构，让功率检测功能可以直接嵌入到各类测试系统中。从实际使用场景来看，这类传感装置常部署在射频信号源输出端、天线馈线链路中间、无线通信模块产线测试工位上，用来实时监测链路中的射频功率数值，为信号输出校准、链路损耗测算、发射功率合规性检测提供实时数据支撑，相比传统分体式检测方案，它不需要额外布置信号传输线缆，

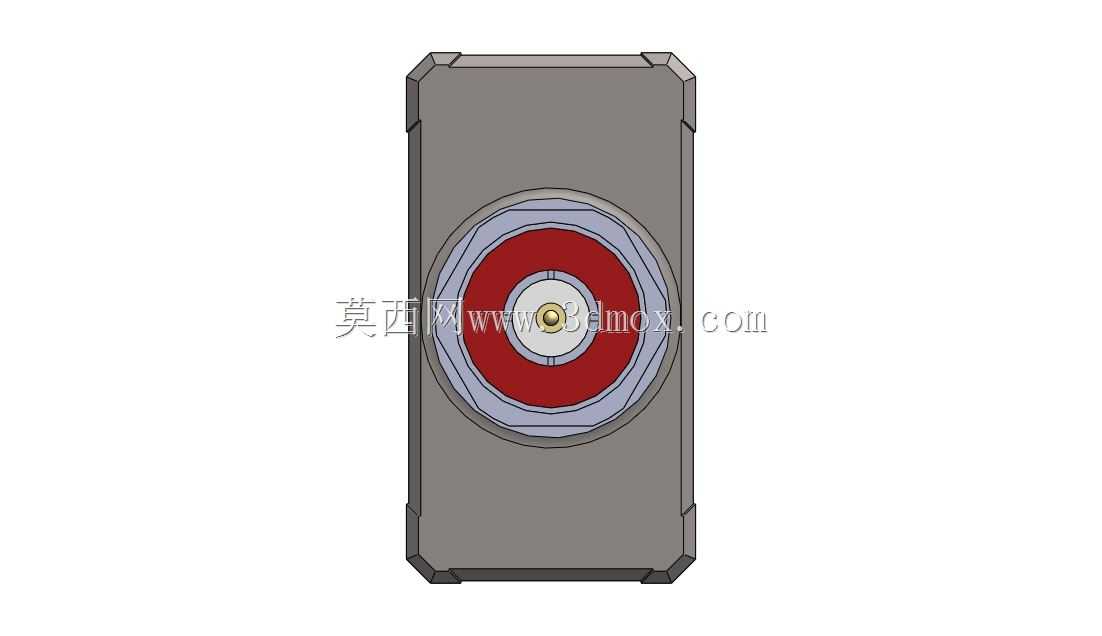

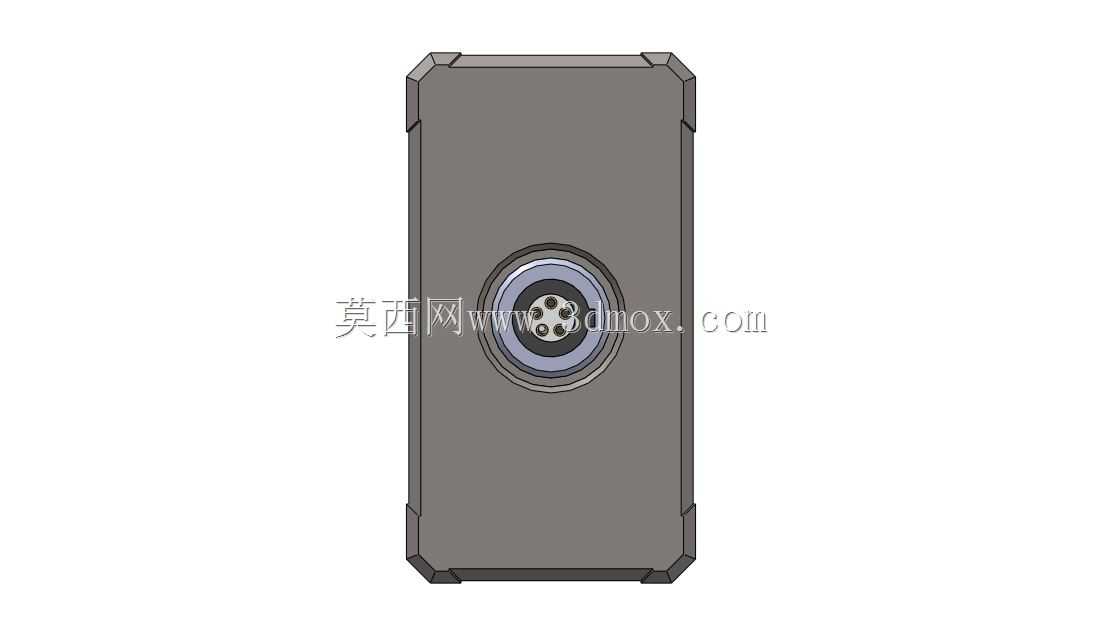

　　前端采集端直接对接射频接口，后端通过标准数据链路与上位机连通，能大幅简化测试系统的布线复杂度，减少线缆带来的信号损耗误差。从功能特性上看，这款装置集成了射频信号采集、信号调理、模数转换、数据预处理的全链路功能，前端的N型射频接口采用标准同轴连接规格，能够适配绝大多数常用的射频测试线缆，接口内部做了阻抗匹配设计，保证6GHz频段内的信号传输驻波比控制在合理范围内，避免接口反射带来的检测误差；装置内部的电路模块做了分层屏蔽设计，金属外壳本身就是完整的屏蔽腔体，能够隔绝外部电磁干扰对内部小信号采集电路的影响，保证弱信号检测时的数值稳定性，即使在周边有强电磁辐射的产线环境中，也能保证检测数据的波动控制在允许误差范围内。设计过程中，

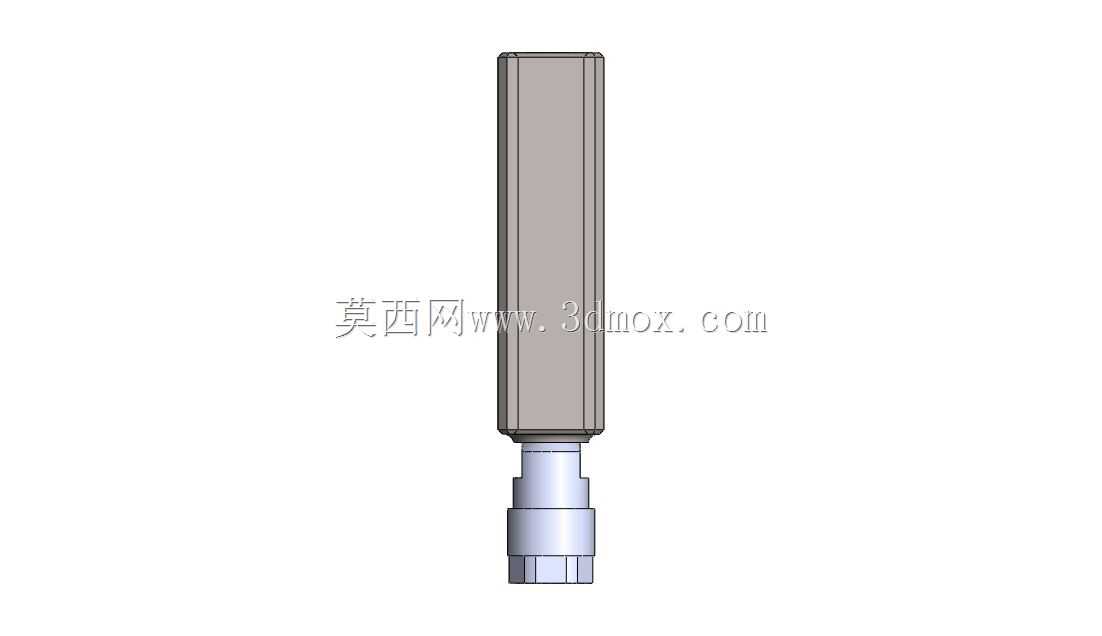

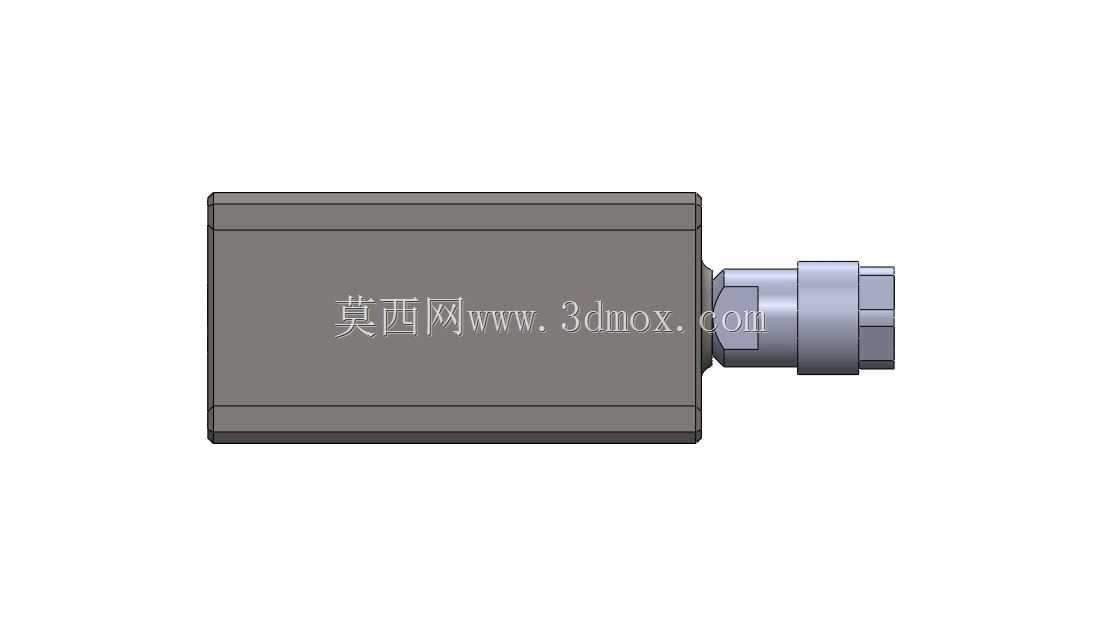

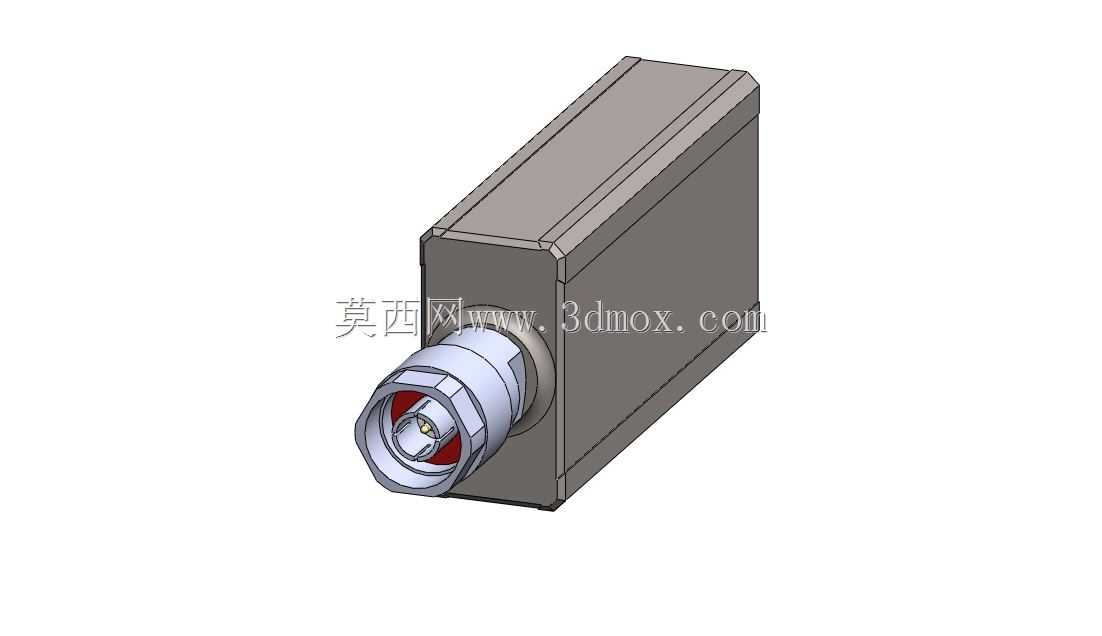

　　首先考虑的是安装适配性，整体采用长方体式的紧凑壳体结构，壳体边角做了小倒角处理，避免安装时剐蹭操作人员或者周边线缆，壳体的安装面预留了标准的固定孔位，可以直接通过螺丝固定在工装板、设备内壁或者标准铝型材机架上，安装边界尺寸控制得非常紧凑，不会占用过多的设备内部空间，即使是在空间局促的便携式测试设备内部，也能找到合适的安装位置；接口端突出壳体的长度经过精确测算，既保证射频接头拧接时有足够的操作空间，不会因为壳体干涉导致扳手无法操作，又不会因为接头突出过长增加整体的安装深度，适配不同厚度的设备面板安装需求。壳体的结构设计采用分体式拼接结构，上下壳体通过定位槽配合螺丝固定，接缝处做了导电泡棉衬垫，既保证屏蔽腔体的连续性，

　　又能起到一定的防尘防护作用，满足工业现场使用的基础防护要求；内部电路板的固定采用定位柱加螺丝的双重固定方式，能够承受常规工业场景下的振动冲击，避免设备运输或者使用过程中电路板移位导致的接触不良问题。在实际选型应用时，结构设计人员可以直接参考这个模型的安装尺寸完成机架开孔、固定位预留，不需要额外反复核对接口的突出长度、壳体的安装间距，能大幅缩短测试设备的结构设计周期；对于做三维建模的从业者来说，这个模型的细节处理也有不少参考价值，比如射频接头的内部结构还原、壳体接缝的配合间隙设计、屏蔽结构的处理方式，都可以作为同类射频传感装置结构设计的参考，避免在细节设计上出现干涉、屏蔽失效这类常见问题。另外在设计时还考虑了散热需求，虽然这类功率传感装置的整体功耗不高，但金属壳体本身就作为散热载体，内部发热器件直接通过导热衬垫与壳体接触，将工作时产生的热量快速传导到外壳散发出去，不需要额外加装散热片或者风扇，进一步提升了装置的可靠性，减少了活动部件带来的故障点，适合长时间连续运行的产线测试场景使用。
