Maxbotix LV-EZ0超声波测距传感器结构

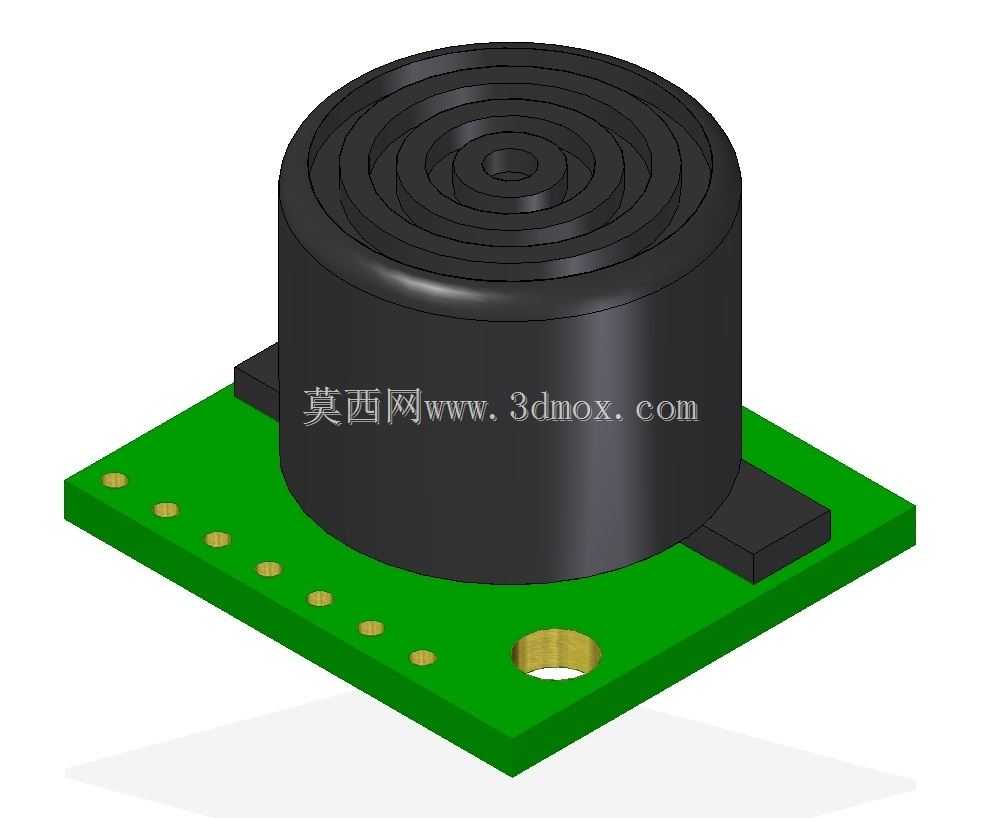

　　在做小型AGV避障、智能垃圾桶满溢检测、开源机器人测距方案选型的时候，经常会碰到这款超声测距模块的结构适配问题，很多新手工程师在做安装结构设计时，容易忽略探头与PCB板的高度差、安装孔位的公差配合，导致装配后探头被外壳遮挡，出现测距盲区变大、回波接收异常的问题。这款模块的核心探测部件是圆柱形的超声换能器，也就是大家常说的探头部分，换能器表面做了多层同心圆的声匹配层结构，这个结构不是装饰用的，是为了让超声发射的波束角控制在合理范围，减少旁瓣干扰，避免近距离探测时接收到外壳、安装支架的反射杂波，实际选型时要注意，英制版本和公制版本的PCB外形尺寸完全一致，不用单独做两套安装结构，区别只在引脚定义的标注单位，结构设计阶段不需要做差异化处理。

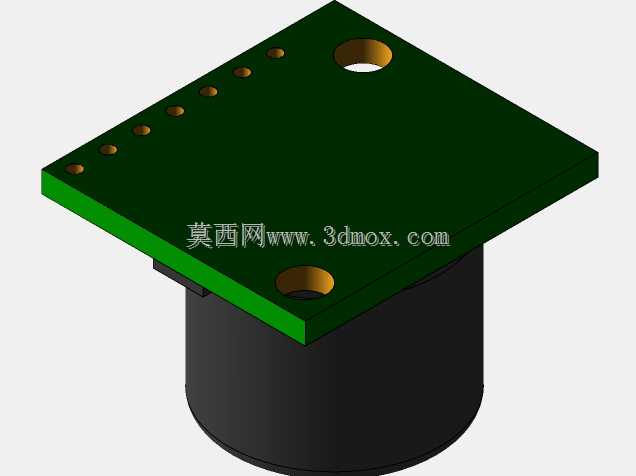

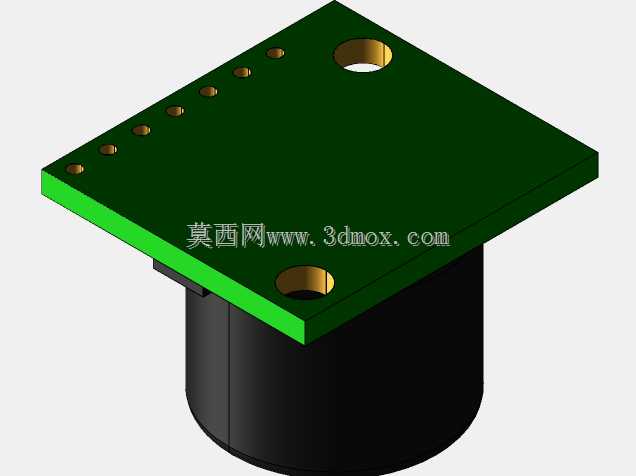

　　从安装边界来看，模块的PCB基板是标准的FR-4玻纤板，板上预留了单颗金属化安装孔，位置在探头的斜对角区域，做固定结构时不要在这个孔位周边设计过高的凸台，否则会挡住探头下方的信号走线，同时板边排布了一排直插焊盘，是电源、信号输出、模式配置的引脚，做接插件适配时要给焊盘预留至少2mm的焊锡爬升空间，避免接插件插装后和PCB表面的阻焊层干涉。探头部分的圆柱外壁和PCB板是垂直装配的，两者的结合处做了密封胶填充，做防护外壳设计时，不要给探头外壁施加径向的挤压力，否则会导致换能器的谐振频率偏移，直接影响测距精度，严重时甚至会出现探头无法起振的情况。

　　实际应用场景里，这款模块常被用在室内低速移动设备的近距离避障上，比如教育类机器人的前方障碍物检测、自动感应皂液器的人体接近检测、停车场道闸的车辆存在检测，这些场景对测距范围要求不高，大多在几十厘米到数米区间，对模块的体积要求比较严苛，这款模块的整体高度不高，探头直径也属于小尺寸范畴，很适合嵌入到紧凑型的设备外壳里。设计配套结构时要注意，探头的发声面必须完全露在设备外壳的外侧，不能被透明塑料、亚克力这类材质遮挡，哪怕是很薄的一层，也会导致超声信号的衰减大幅提升，很多人误以为超声可以穿透非金属材料，实际上对于40kHz的常用超声频段，哪怕是0.5mm厚的ABS塑料，也会让回波信号强度下降30%以上，直接缩短有效测距距离。

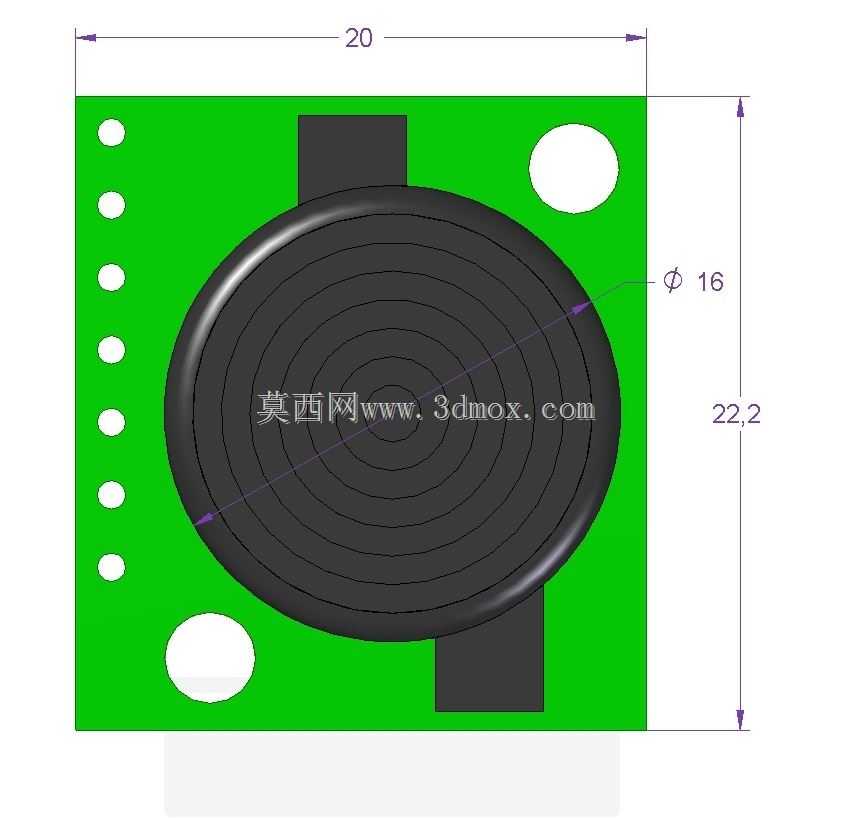

　　从结构设计思路来看，这款模块的布局非常紧凑，两个辅助的贴片元器件被布置在探头的两侧，没有占用额外的板上空间，PCB板的外形做了切角处理，避免在狭小安装空间里和其他电路板产生干涉，安装孔采用单孔定位的方式，配合板边的限位筋就可以完成完全固定，不需要额外设计多个安装孔，节省了设备内部的安装空间。做三维建模的时候，要重点还原探头部分的多层同心圆结构，这个结构的尺寸精度会直接影响后续做声学仿真时的结果准确性，如果把探头建造成光滑的圆柱面，仿真出来的波束角会和实际值有明显偏差，导致结构设计阶段的避障范围预判出错。另外PCB板上的焊盘、过孔细节也要做适当还原，尤其是安装孔的金属化层厚度，在做螺丝固定的应力仿真时，这个细节会影响孔位的受力分析结果，避免锁螺丝时出现PCB板开裂的问题。

　　实际装配过程中还要注意，模块的探头轴线要和探测方向保持平行，不要出现倾斜安装的情况，哪怕是5度的倾斜角，也会让正前方的测距误差扩大到厘米级，对于需要精准测距的场景，比如小型无人机的定高应用，还要在安装结构上设计角度微调的结构，方便装配时校准探头的朝向。另外模块的PCB板不要和大功率的电机驱动板紧贴安装，否则驱动板产生的电磁干扰会串入超声模块的信号处理电路，导致测距数据出现跳变，做结构布局时最好在两个板之间预留至少5mm的间隙，或者加一层薄的金属屏蔽片。
