块体结构拟人抓取作业机器人设计

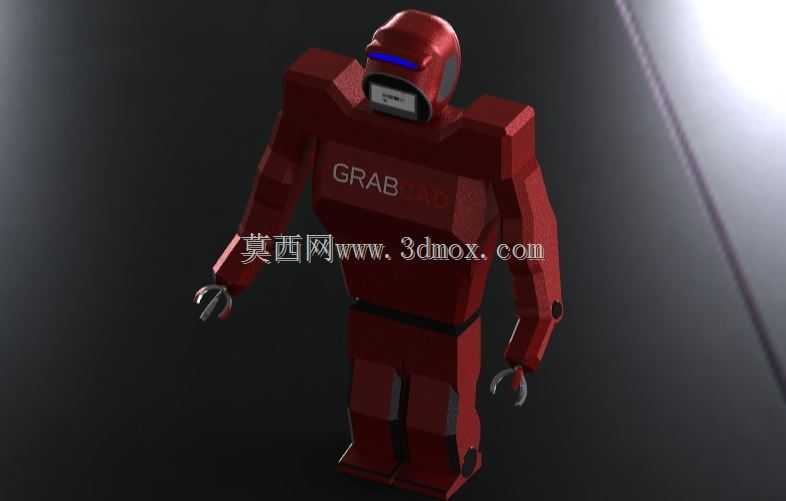

　　这款拟人构型的抓取作业设备，核心定位是面向轻载有序物料的分拣、转运、上下料场景，在3C电子小件分拣、实验室样本转运、教具体验演示这类对设备占地要求紧凑、动作拟人化程度有要求的场景中适配性较强。不同于传统多关节串联机械手的外露连杆结构，这款设备采用一体化块体式躯干外壳设计，所有驱动关节、传动构件、控制线路全部集成在封闭的壳体内部，一方面能避免车间多尘环境下粉尘进入传动副造成磨损，另一方面块体化的外轮廓没有尖锐凸起，在人机协同作业的工位中能大幅降低磕碰带来的安全风险，适合布置在人员走动频繁的流水线旁侧工位。从结构设计逻辑来看，躯干部分采用等壁厚的腔体式结构，腔体内部预留了控制板卡、低压供电模块、驱动单元的安装位，

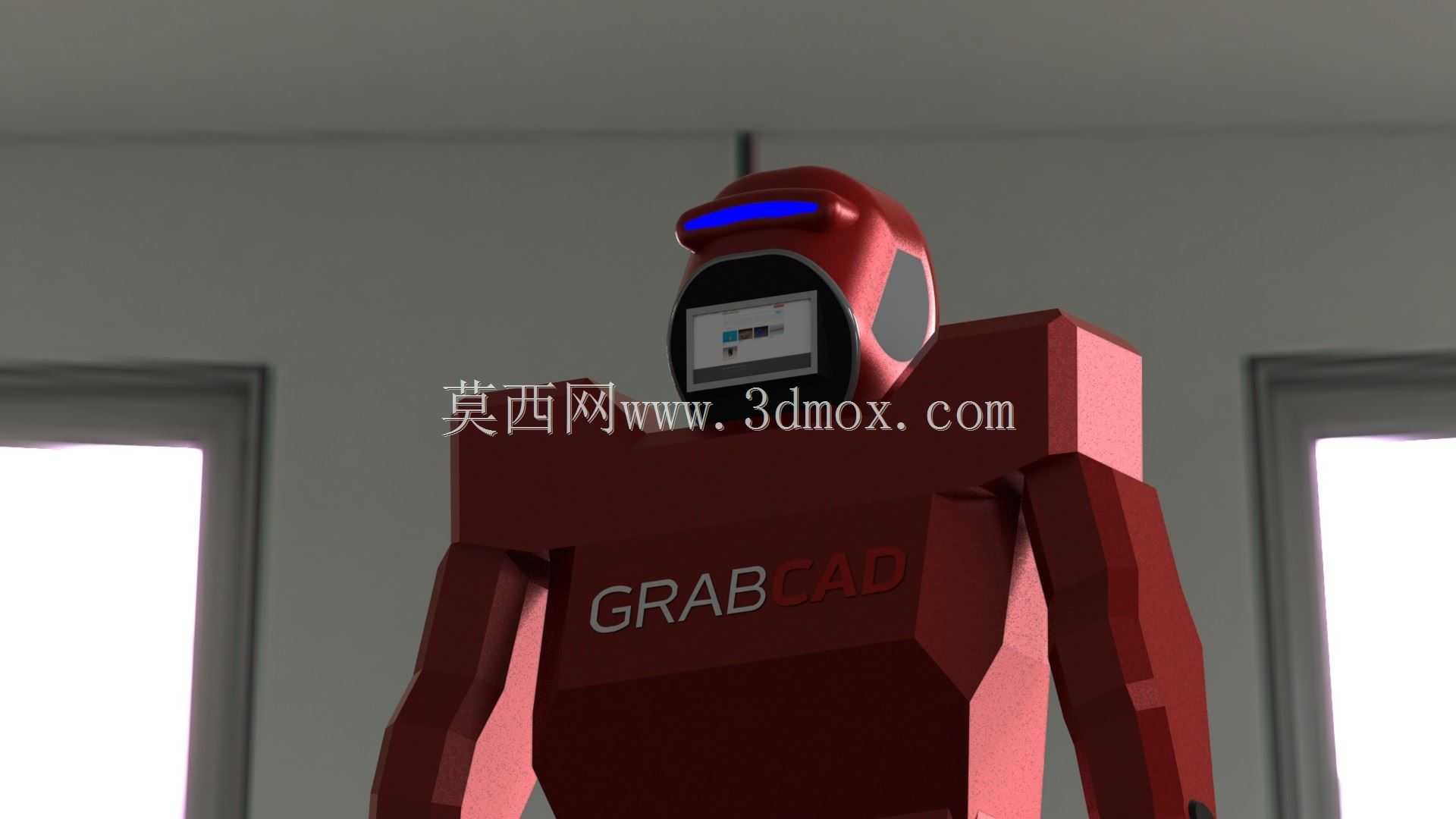

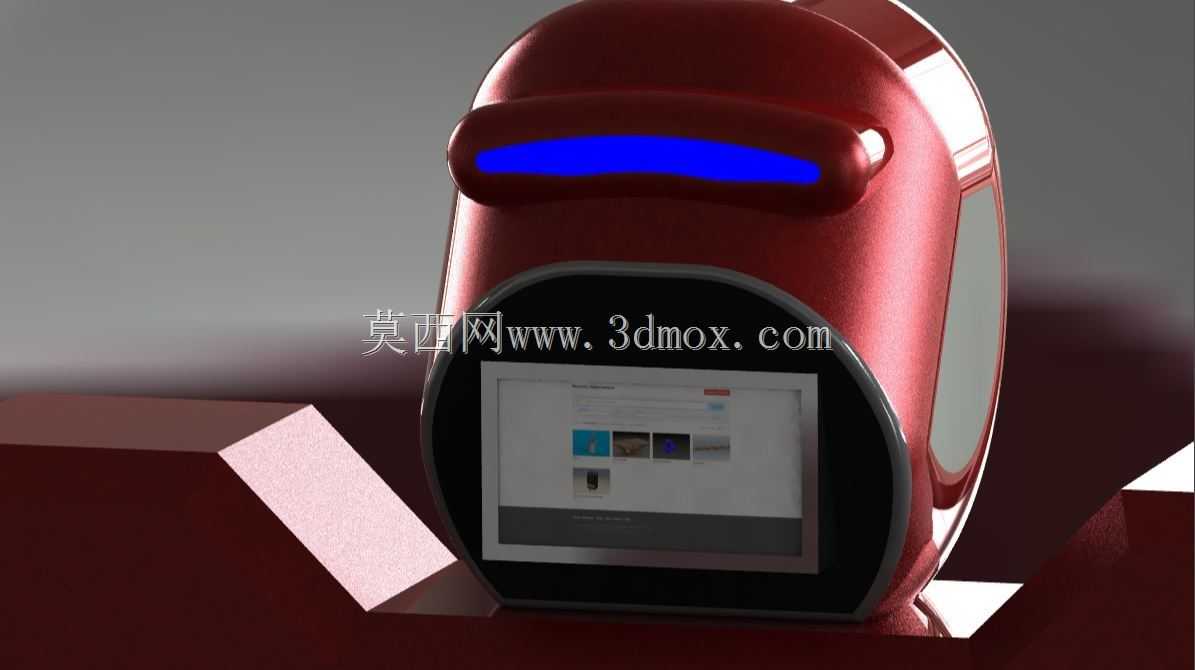

　　腔体壁厚根据受力分布做了差异化设计，肩关节连接位置的壁厚做了局部加厚处理，用来承载手臂伸展时产生的弯矩，躯干下部的安装法兰面做了整圈的止口设计，和底部固定基座配合时能保证装配同轴度，不需要额外做定位校准就能保证整机的竖直安装精度。手臂部分采用分段式块体结构，每一段关节的转动副都内置在块体衔接位置，肩、肘、腕三个关节的转动轴线相互垂直，能覆盖水平半径0.8米范围内的作业空间，腕部末端预留了标准的快换接口，可以根据作业需求更换夹爪、真空吸盘、小型磁吸头等不同执行端，不需要改动主体结构就能适配不同材质、不同形状的被抓取物料。头部模块集成了视觉识别单元，蓝色透光条位置是视觉补光与状态指示集成组件，内部的单目视觉模块可以向下倾斜15度，

　　覆盖正前方到手臂作业范围的全区域，能完成物料位置识别、姿态校正、抓取点定位的功能，不需要额外在工位旁侧安装固定视觉支架，减少了工位的配套改造成本。从安装边界来看，整机直立状态下的总高度控制在1.2米，躯干部分的最大宽度为0.45米，底部安装基座的固定孔位采用150mm间距的标准四孔布局，能直接固定在现有流水线的侧边铝型材工作台上，不需要额外做混凝土基础或者大型安装支架，单台设备的占地尺寸仅为0.3平方米左右，对于现有车间的工位改造来说适配成本很低。在动作逻辑设计上，这款设备的关节运动路径做了拟人化的轨迹优化，抓取动作的抬升、伸展、抓取、收回、放置的动作路径和人工操作的轨迹高度重合，在和人工配合完成上下料作业时，

　　操作人员能很直观地预判设备的动作轨迹，减少人机协同过程中的避让反应时间，提升工位的整体作业效率。不同于重载工业机器人追求高负载、高重复定位精度的设计思路，这款设备的重复定位精度控制在±0.5mm，额定抓取负载为2kg，完全覆盖轻载小件作业的需求，同时块体化的外壳可以根据应用场景做不同颜色的表面处理，在科普展示、教学实训场景中也能作为演示载体使用，兼顾工业生产和教学演示的双重需求。设备的走线全部从躯干腔体内部穿至底部基座，外部没有裸露的拖链或者线缆，长期运行过程中不会出现线缆剐蹭、老化外露的问题，日常维护只需要定期打开躯干后侧的维护盖板，检查内部传动件的润滑情况和接线端子的紧固状态即可，维护操作的便捷性相比外露结构的机械手有明显提升。在关节驱动的选型匹配上，每个关节的驱动单元都根据对应位置的负载力矩做了匹配，肩关节因为要承载整个手臂和末端负载的重量，选用了大扭矩的低速驱动单元，肘、腕关节根据运动范围和负载大小依次降低驱动功率，在保证动作响应速度的前提下控制整机的功耗，整机额定运行功率不超过150W，长时间运行的能耗成本较低。
