四柱式液压压合作业设备结构设计

　　这款四柱式液压作业设备，核心面向小吨位零部件压装、薄金属件校形、小型橡塑制品模压成型这类生产场景，在五金加工、电子配件组装、小型橡塑制品生产车间里，常作为工位级承压作业设备使用，适配多品种小批量的柔性生产需求，不需要配套大型流水线的固定工位，可独立完成单工序压力作业。

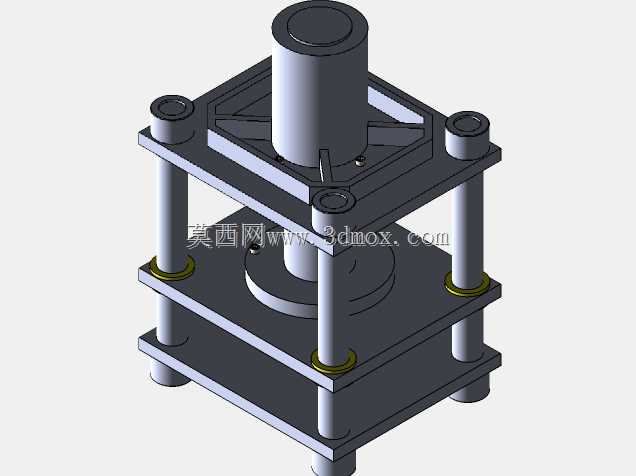

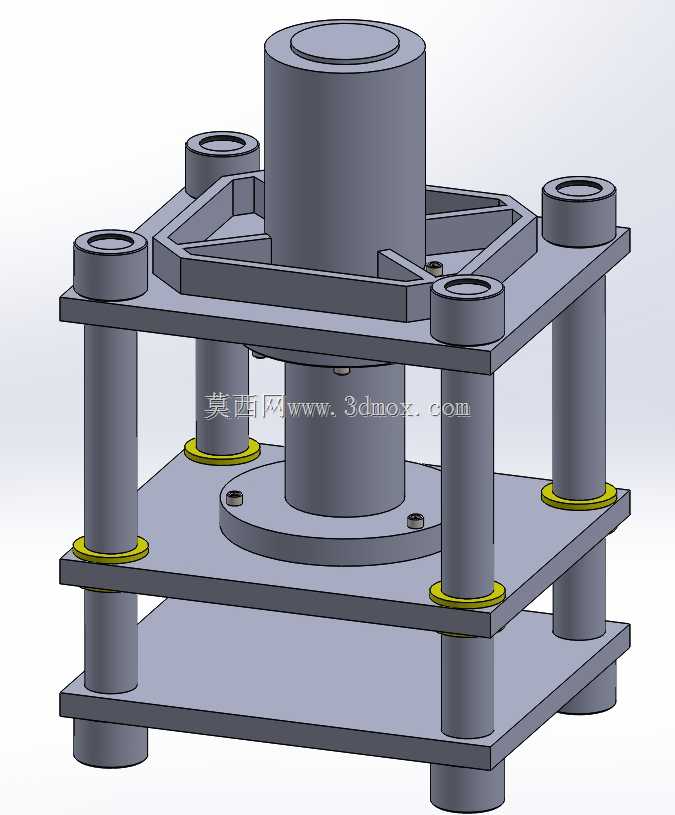

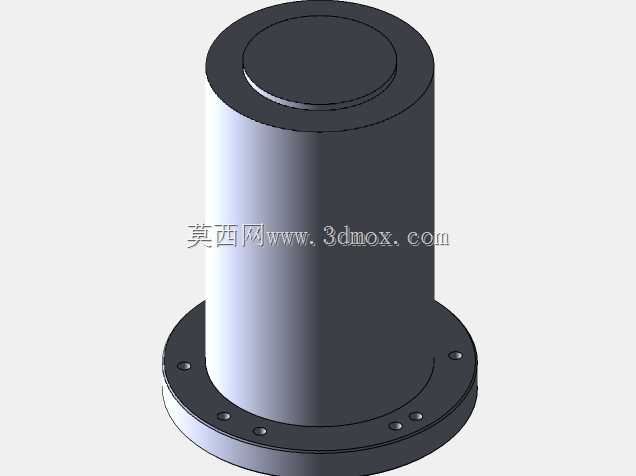

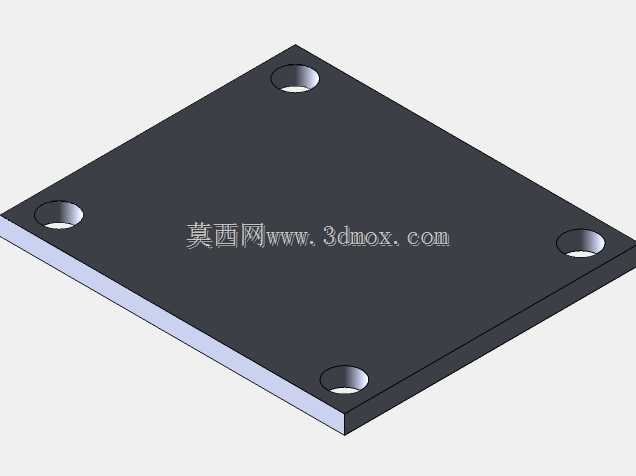

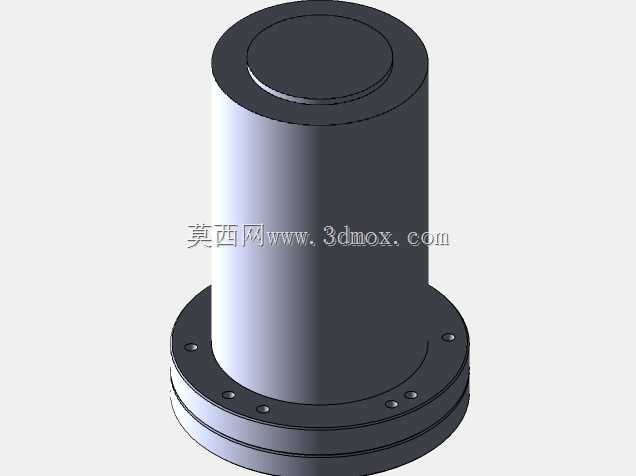

　　从结构设计逻辑来看，采用经典的四柱导向布局，四根立柱沿上下工作台四角均匀分布，相比单柱或者双柱结构，导向精度更高，承压时的偏载耐受能力更强，作业过程中动平台的运行平行度更稳定，不会因为单侧受力出现卡滞或者压合面倾斜的问题。主驱动油缸布置在上工作台的中心位置，油缸活塞杆直接与动压板连接，动力传递路径短，压力损失小，油缸输出的压力可以垂直作用在作业工位中心，避免额外的力矩损耗。上下两层固定工作台采用加厚钢板焊接后去应力处理，平面度控制在工业级作业要求范围内，下层工作台预留了T型槽安装位，可以根据不同的作业需求更换夹具、模具，适配不同尺寸工件的装夹需求。

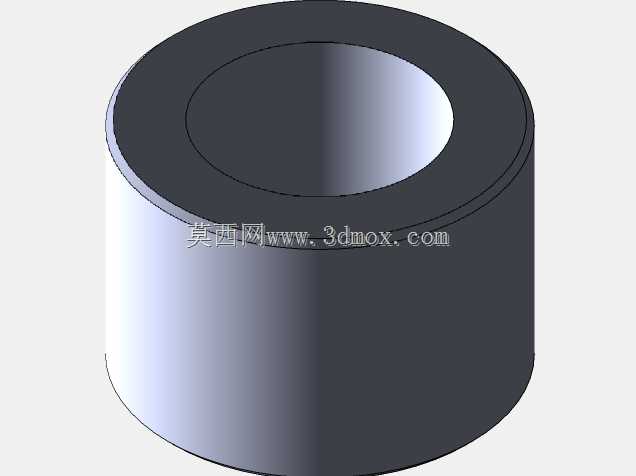

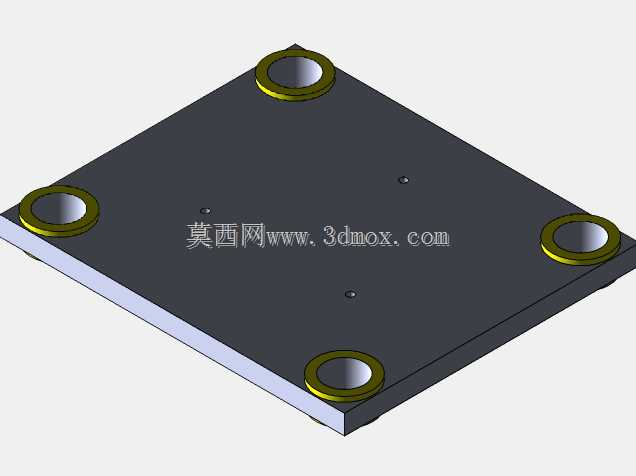

　　动压板与立柱的配合位置加装了自润滑铜套，配合立柱表面的高频淬火处理层，长期往复运行的磨损量更小，维护周期更长，铜套位置还设计了防尘密封圈，避免车间内的金属碎屑、粉尘进入配合面划伤立柱表面。每根立柱上都配置了硬限位缓冲环，采用聚氨酯材质，在动压板下行到极限位置或者出现误操作超程时，可以起到缓冲吸能的作用，避免刚性碰撞损坏结构件或者油缸密封件。设备的安装边界设计充分考虑了车间工位的布置需求，整体底座的 footprint 控制在1.2米见方以内，不需要做特殊的地基处理，普通硬化车间地面就可以放置安装，接电接油后即可投入使用，设备总高度控制在1.8米以内，适配标准车间的层高要求，不会出现顶部空间干涉的问题。

　　从功能特性来看，这款设备的油缸行程预留了足够的作业空间，开口高度可以满足高度300mm以内的工件或者模具安装需求，额定工作压力覆盖小吨位作业区间，既可以完成轴承、衬套这类过盈配合件的压装，也可以完成薄铝板、薄钢板的校平作业，更换对应模具后还能完成小型橡胶件的硫化压制成型、小尺寸五金件的浅拉伸成型作业。液压系统的控制阀组集成安装在上工作台的侧面，油路布局紧凑，管路走线整齐，后期检修阀件的时候不需要拆解主体结构，日常维护的可达性很好。设备的操作位置预留了手动操作阀的安装位，也可以根据需求加装脚踏开关、行程开关，实现半自动的作业循环，降低操作人员的劳动强度。

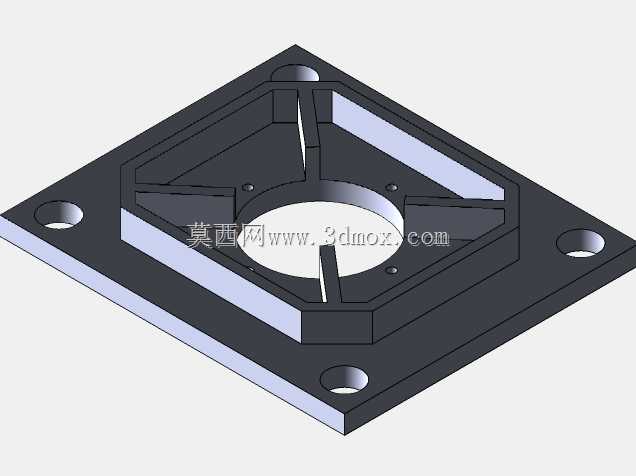

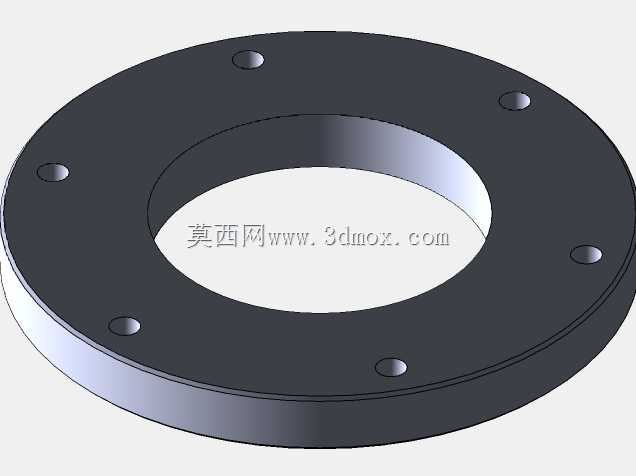

　　在结构细节处理上，上下工作台的连接位置都做了加强筋布置，上工作台与油缸安装法兰的接触位置做了加厚处理，避免长期承压出现变形，立柱与上下工作台的连接采用锁紧螺母配合定位台阶的结构，安装时可以方便调整四根立柱的垂直度，保证动压板运行时的平行度误差控制在允许范围内。所有的钢结构件表面都做了喷塑处理，耐车间内的油污、切削液腐蚀，日常清理的时候直接擦拭即可，不会出现漆面脱落生锈的问题。这款结构在设计的时候充分考虑了通用化需求，大部分结构件都采用标准型材和标准件加工，后期更换易损件的时候不需要定制特殊配件，维护成本更低，对于中小型加工车间来说，是一款适配性很强的通用压力作业设备。
