TPA多方向SMT导航开关组件结构设计

　　在消费电子、车载电控、工业手持终端的板级控制模块设计中，多方向导航开关是承担人机交互指令输入的核心元件，这类SMT封装的开关元件直接贴装在PCB板面，承担方向选择、确认触发等高频操作指令的传输，广泛应用在便携测量设备、车载中控按键模组、工业遥控器、小型医疗手持设备的操作端，相比传统直插式按键，SMT封装的多路开关可适配回流焊工艺，大幅提升板级组装的生产效率，同时缩减板件占用空间，适配紧凑化的设备内部布局需求。

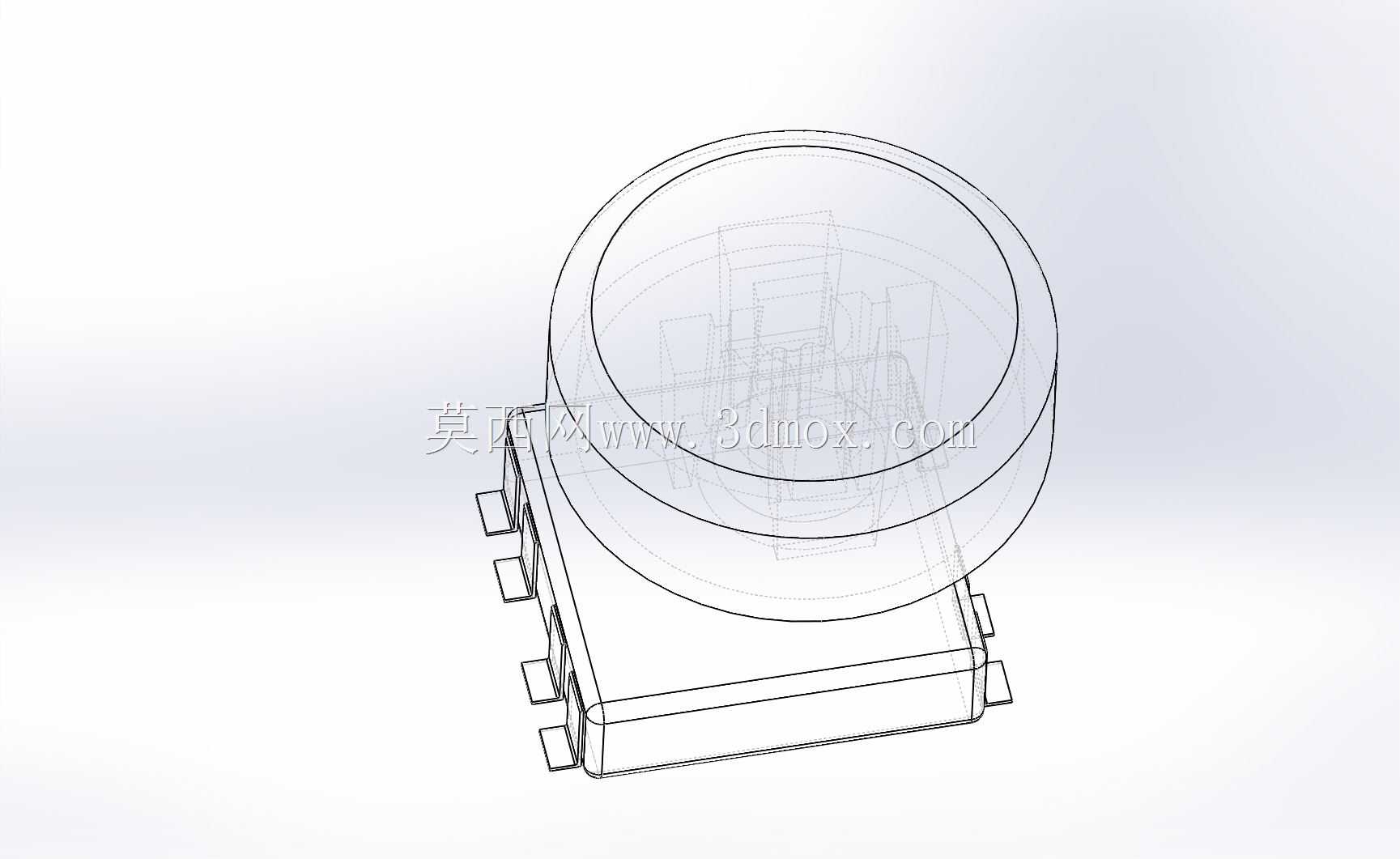

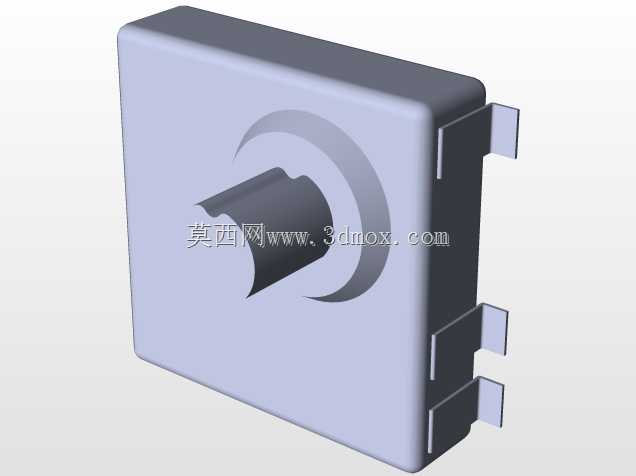

　　本次设计的TPA系列多方向开关组件，拆分了开关本体与操作帽两个独立结构部分，在实际项目选型过程中，这类开关的公开规格书往往仅标注核心电气参数与焊盘布局，操作帽的外形尺寸、配合公差、按压行程的匹配关系往往没有完整的三维参考，导致结构设计阶段容易出现操作帽与面板开孔干涉、按压行程不足、操作手感偏差等问题，因此建模过程中优先完成开关本体的基座结构还原，基座部分采用耐高温工程塑料的实体结构，侧面预留对应SMT焊盘的定位凸台，焊盘位置严格对应通用TPA系列开关的PCB封装尺寸，确保模型导入PCB设计软件后可直接匹配焊盘布局，无需二次调整安装位置。

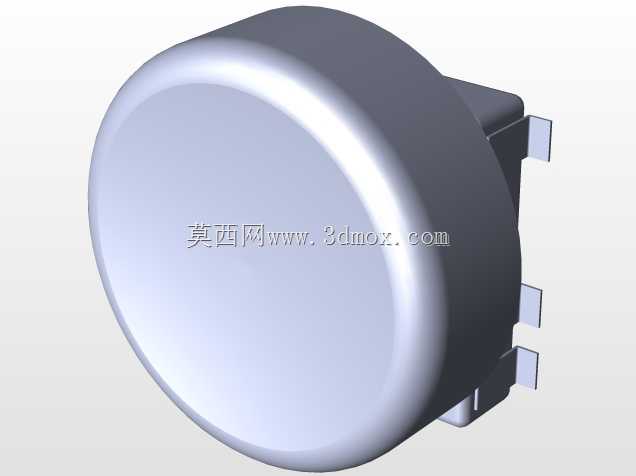

　　操作帽部分的建模完全参照实物测绘尺寸完成，因为公开规格表中对操作帽的曲面弧度、与基座的配合间隙标注并不清晰，测绘过程中重点确认了操作帽与基座的配合卡扣尺寸，确保操作帽装配后可在多方向摆动行程内无卡滞，同时不会出现松脱问题。操作帽的顶部采用圆弧曲面设计，匹配手指按压的接触弧度，提升高频操作下的触感舒适度，操作帽与基座的配合间隙控制在0.15mm-0.2mm区间，既预留足够的摆动空间实现多方向触发，也避免间隙过大导致的操作晃动问题。

　　从安装边界来看，开关整体贴装后在PCB板面的占用投影尺寸适配常规10mm间距的板件布局，基座底部完全贴合PCB板面，焊盘位置的凸起高度与SMT焊锡厚度匹配，确保回流焊后元件贴装平整，不会出现虚焊、偏移问题。操作帽的顶部高出基座表面的尺寸经过反复校核，适配常规设备面板0.8mm-1.5mm的壁厚，面板开孔尺寸比操作帽最大外径大0.3mm，预留足够的活动余量，同时避免开孔过大导致的外观缝隙问题。

　　功能特性上，该开关可实现多方向的触发信号输出，同时集成中心确认按键功能，单个元件即可替代多个独立方向按键，大幅缩减板件占用空间。建模过程中对开关的内部触发结构做了简化示意，重点还原外部装配尺寸与操作行程边界，确保结构设计阶段可直接用于干涉检查、面板开孔匹配、操作手感模拟，无需等待实物样品即可完成前期结构布局验证，缩短项目开发周期。在实际项目应用中，这类开关的选型往往需要匹配整机的操作力要求，模型中预留了操作力参数的调整接口，可根据不同应用场景的操作手感需求，匹配对应弹力规格的内部弹片结构，适配消费电子的轻触操作需求与工业设备的偏重操作手感需求。

　　设计过程中重点考虑了SMT生产的工艺要求，基座所有边角均做了0.2mm的倒角处理，避免回流焊过程中出现应力集中导致的元件开裂问题，基座底部的平整度控制在0.05mm以内，确保贴装时可与PCB板面完全贴合，提升焊接良率。操作帽的表面做了哑光质感的结构示意，可根据实际需求做晒纹、喷涂等表面处理，适配不同设备的外观设计风格。
