根特动画呈现器夹紧系统结构设计

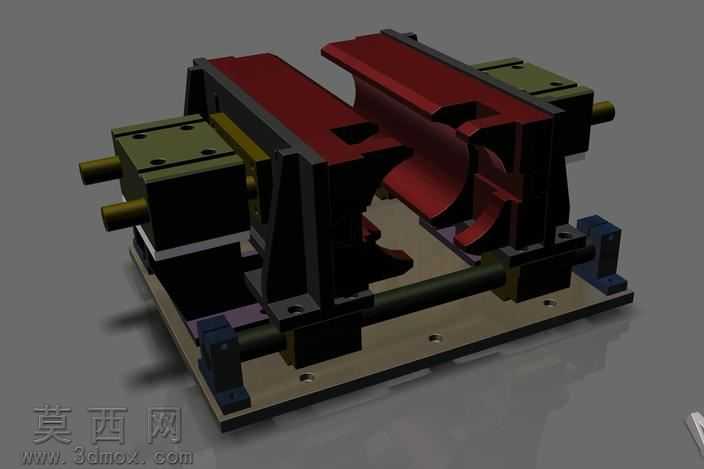

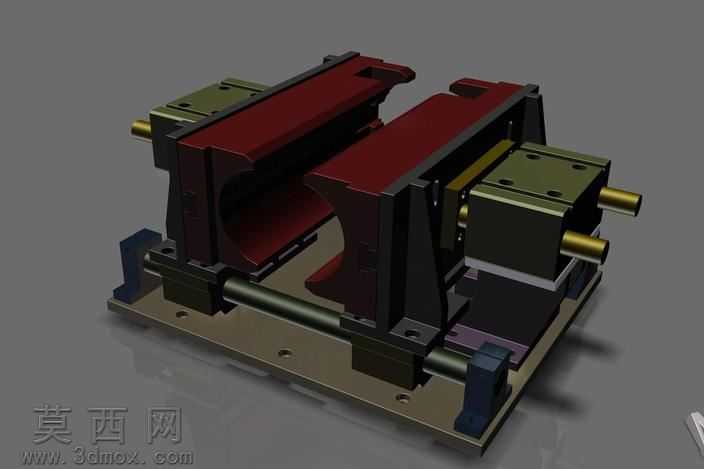

本作品为动画呈现器夹紧系统的三维结构设计，整体采用对称式双工位夹持布局，以带定位孔的金属安装底板作为承载基座，底板上预设多组标准安装孔位，可实现整套机构在设备台架上的快速定位与紧固，保障机构运行时的整体稳定性。两侧对称布置的夹持驱动单元采用橄榄绿金属质感的壳体设计，单元端部伸出圆柱形导向轴，可沿轴向完成精准的直线往复运动，为夹持动作提供稳定的动力输出与运动导向。中间核心夹持工作部件采用酒红色哑光金属材质，根据被夹持工件的弧形轮廓设计了匹配的仿形夹持面，可与待夹持的管状类工件外轮廓实现紧密贴合，有效增大接触面积，避免夹持过程中出现工件打滑、表面压损的问题，保障夹持定位的精度与可靠性。夹持单元与安装底板之间通过黑色L型支撑立架完成刚性连接，立架上设置多组加强筋结构，在减轻整体重量的同时大幅提升结构刚性，避免夹持受力时出现结构形变影响定位精度。底板上还布置有横向贯穿的导向光轴，为两侧夹持单元的同步运动提供辅助导向，保障两侧夹持动作的同轴度与同步性，避免出现偏载卡顿的问题。整套机构的各零部件之间均采用标准紧固件完成连接，符合通用机械装配规范，各运动部件之间预留合理的装配间隙，既保障运动过程无卡滞，又能控制整体装配精度。设计过程中充分考虑机构的动作逻辑，通过三维建模完成各零部件的干涉检查，确保夹持开合全行程内无零部件碰撞问题，同时对各受力部件进行结构强度校核，保障机构长期运行的结构稳定性。材质搭配上区分不同功能部件的视觉表现，驱动单元采用偏工业感的军绿色金属材质，夹持工作部件采用辨识度更高的酒红色材质，支撑结构与底板采用深灰、浅金的金属质感区分，既方便快速识别不同功能模块，也让整体渲染效果更具工业设计质感，清晰呈现整套夹紧系统的结构组成与动作原理，可用于机械结构教学演示、工装方案评审、动画原理展示等场景，直观展现对称式夹持机构的设计思路与结构优势。
