多莉重载型滚动直线机械滑板

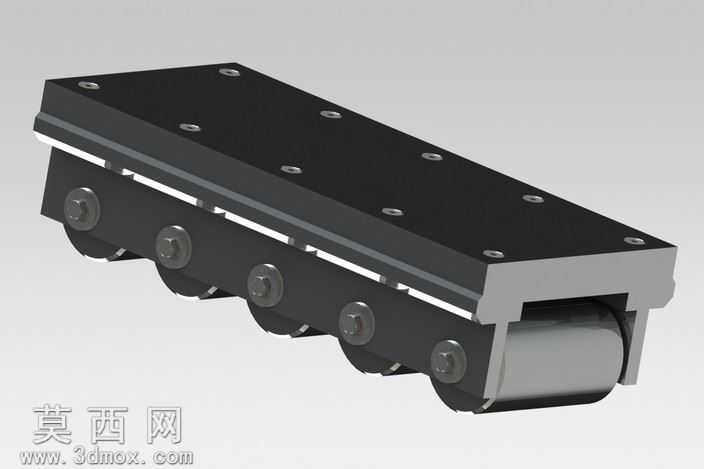

本作品为重载型滚动式机械滑板三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处装配结构都做了干涉检查，确保各部件配合关系符合实际生产装配要求。模型整体采用模块化结构设计，主体分为上安装基板、滚动承载组件、侧密封结构、端部限位端盖四个核心部分，上安装基板为矩形平板结构，表面均匀分布多组沉头安装孔，可直接用于固定外接执行负载，孔位尺寸按照通用机械安装标准设定，适配多数常规工业安装场景。滚动承载组件采用多组圆柱滚子沿滑板长度方向并排排布，滚子与上下滚道之间为线接触形式，相比滚珠式结构拥有更高的承载能力，可承受24吨到6吨区间的重载载荷，适配大负载直线往复运动工况，每一组滚子都通过独立的销轴固定在保持架上，保持架采用耐磨材质设定，可保证滚子滚动过程中不会出现偏移、卡滞问题。模型渲染阶段采用写实材质方案，上基板赋予发黑处理的合金钢材质，表面添加细微的磨砂纹理还原真实金属加工质感，滚子部分赋予高硬度轴承钢材质，添加金属反光与细微的磨削纹理，侧密封胶条赋予黑色丁腈橡胶材质，还原橡胶的哑光质感与轻微弹性视觉效果，端部端盖采用铝合金阳极氧化材质，呈现银灰色金属质感。设计过程中重点优化了滚道的受力角度，让载荷可以均匀分散到每一组滚子上，避免局部应力集中导致的部件磨损，同时在滑板两侧设计了嵌入式密封胶条结构，可阻挡外界粉尘、切削液进入滚道内部，延长部件的使用寿命，端部设置的限位挡块可防止滑板超程脱出，提升运行安全性。模型完整还原了产品的内部装配关系，所有零件均可单独导出用于工程图生成，结构设计兼顾了重载能力与运行平顺性，可用于重载输送设备、大型机床移动工作台、重型自动化生产线等场景的方案设计参考，也可作为机械设计教学中直线运动部件的演示案例。
