两款LCD1602字符液晶显示模块结构设计

　　在工业控制终端、小型嵌入式设备、教学实验平台的人机交互环节，字符型液晶显示模块是应用极广的基础显示器件，本次呈现的两款1602规格字符液晶模块，分别对应不同封装与安装适配场景，可覆盖多数低功耗、小尺寸显示需求的选型参考。从实际使用场景来看，这类1602字符屏可承载两行、每行16个ASCII字符的显示输出，无需复杂的图形显存驱动，仅需并行或串行接口即可完成指令与数据传输，常被用于小型温控器参数显示、PLC扩展模块状态反馈、实验教具数据输出、小型家电运行状态提示等场景，相比段码屏可显示更丰富的字符组合，相比彩屏则具备更低的功耗、更简单的驱动逻辑与更低的硬件成本，是中低端人机交互界面的首选显示方案。

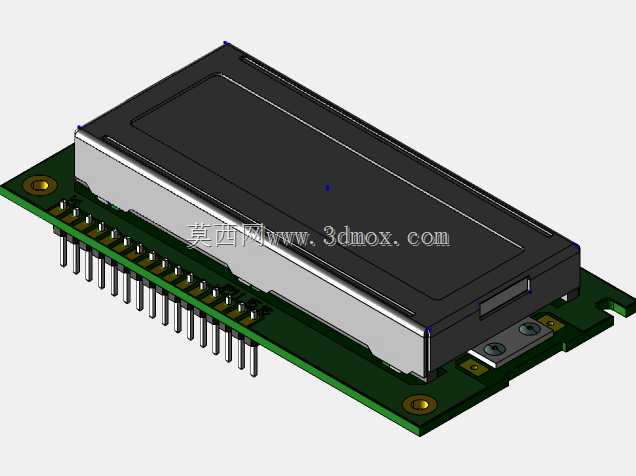

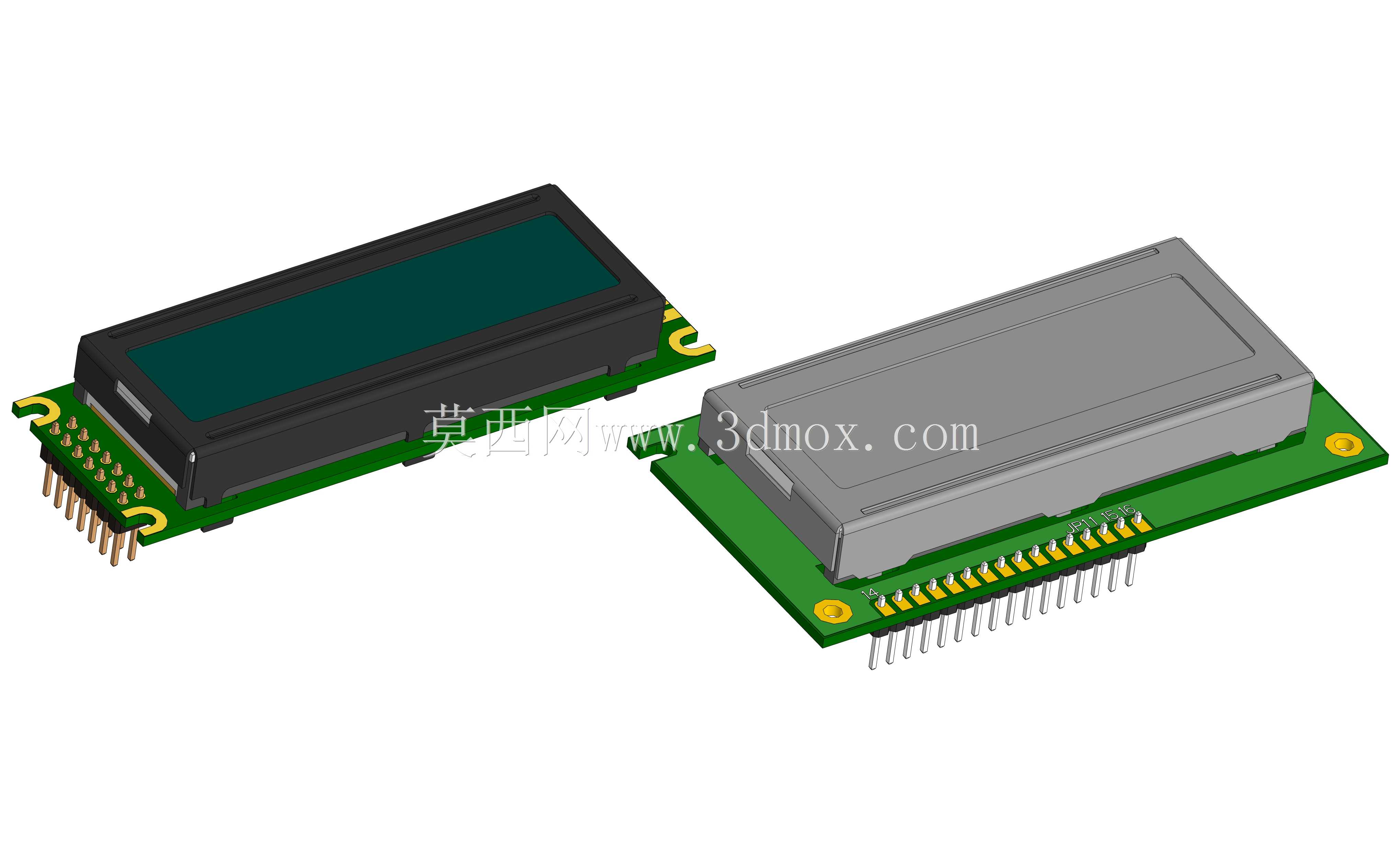

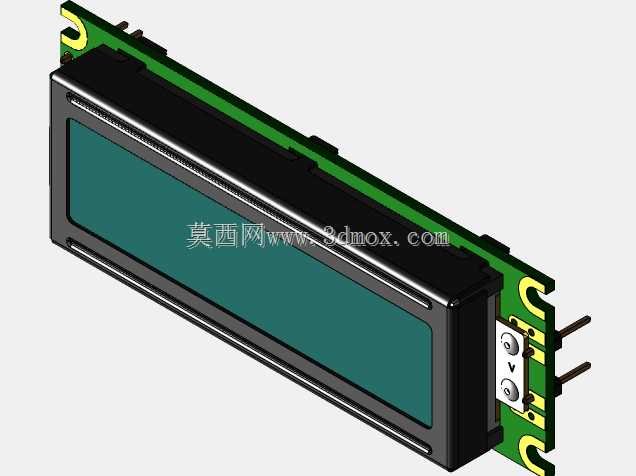

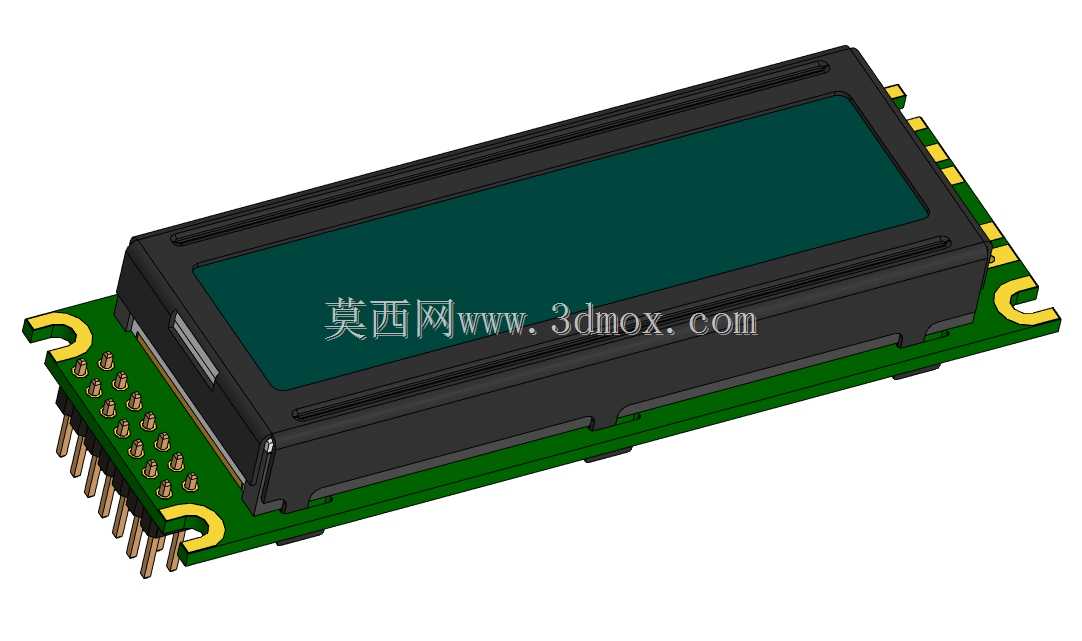

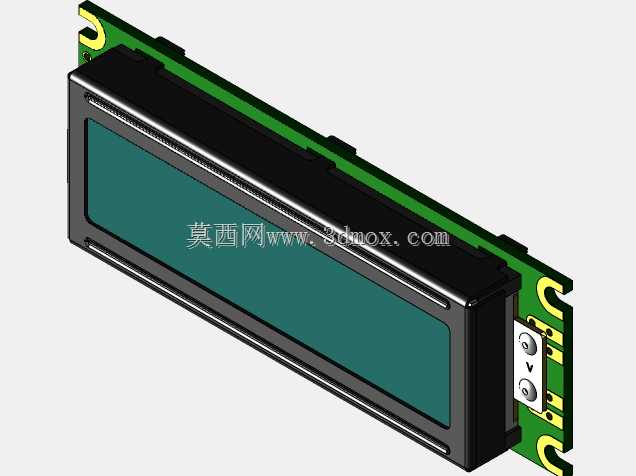

　　两款模块均采用标准1602屏体的核心显示区域尺寸，显示区为长条形深色背光面，可清晰显示5x8点阵的标准字符，屏体与PCB基板的固定采用卡扣加定位柱的组合方式，避免运输或焊接过程中屏体移位导致的显示偏位问题。其中一款采用黑色塑壳封装，直插排针从PCB板侧下方引出，排针间距为标准2.54mm，可直接插接在面包板或对应间距的焊接座上，适合快速原型验证、教学实验等需要频繁拆装的场景，塑壳边缘做了微小的倒角处理，避免装配时刮擦周边结构件；另一款采用灰色金属屏蔽罩封装，排针从PCB板正下方垂直引出，屏蔽罩可覆盖屏体背部的驱动芯片与走线，降低周边电磁干扰对显示稳定性的影响，适合在工业现场、电机驱动周边等电磁环境相对复杂的场景使用，

　　屏蔽罩与PCB板通过边缘的卡扣压合固定，无需额外螺丝即可完成装配，兼顾屏蔽效能与装配效率。从安装边界来看，两款模块的PCB基板外形尺寸均兼容行业通用的1602模块安装孔位，基板四角预留了标准直径的安装定位孔，孔位间距符合多数开源硬件、工业控制板卡的预留安装尺寸，设计时无需重新调整安装孔位即可直接替换同规格的其他厂商模块。PCB板上的走线做了等长处理，保证高速信号传输时的时序一致性，背光供电引脚与信号引脚做了明确的丝印区分，避免接线时反接烧坏背光或驱动芯片。屏体与PCB之间的导电橡胶条采用压紧式固定，保证长期使用后接触可靠性，避免出现字符缺划、显示闪烁等问题。在结构设计思路上，两款模块均优先考虑了兼容性与可靠性，

　　核心屏体部分采用行业通用的标准尺寸，仅在封装形式、引脚引出方向、屏蔽结构上做差异化设计，可适配不同的安装空间与使用环境：对于内部空间紧凑、需要侧向插接排线的设备，可选用侧插排针的黑色塑壳版本，减少垂直方向的空间占用；对于电磁环境复杂、需要更高抗干扰能力的工业设备，可选用带金属屏蔽罩的直插版本，提升运行稳定性。两款模块的整体厚度均控制在常规1602模块的标准范围内，可直接适配现有设备的显示窗口预留尺寸，无需修改面板开孔大小，替换成本极低。在实际选型应用中，结构设计人员可根据设备内部的走线方向、周边电磁环境、装配工艺要求选择对应版本，两款模块的驱动逻辑完全一致，硬件程序无需做任何修改即可直接兼容，可大幅缩短产品开发与验证周期。
