PIC16F628A单片机入门学习开发板结构

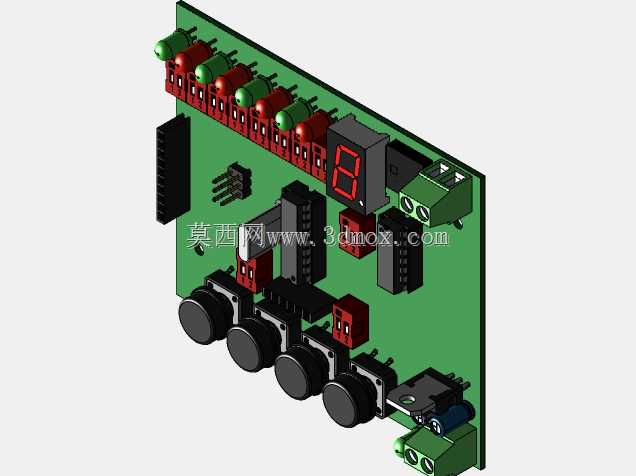

　　这款基于PIC16F628A单片机搭建的入门级开发板，核心定位是面向电子入门学习者、嵌入式爱好者的实操练手载体，在日常电子实训、单片机基础教学、个人DIY项目验证场景中有着很高的适配性，不需要复杂的外围扩展就能完成基础IO控制、数码管显示、按键输入等多类基础实验，能帮使用者快速建立单片机外设交互的底层逻辑认知。从板载功能布局来看，开发板将常用的输入输出模块全部集成在单块PCB上，省去了初学者自行搭建面包板电路的接线繁琐问题：板上搭载的8路红色LED指示灯组，可直接对应单片机IO口的电平输出状态，做跑马灯、电平指示、信号输出验证实验时无需额外外接显示元件；一位共阳数码管模块可完成0-9数字显示、简单字符输出实验，

　　配合板载的4路独立轻触按键，能实现按键计数、状态切换、参数调整等基础交互逻辑；板上预留的多组排针接口，既可以直接对接下载器完成程序烧录，也能作为扩展接口外接传感器、执行器等额外模块，拓展实验边界。设计思路上完全围绕入门实操的易用性展开，元件布局遵循信号流向排布，电源输入接口设置在板边位置，方便外接直流电源供电，输入模块集中布置在板体下半区域，输出显示模块集中在上半区域，接线与调试时不会出现元件互相遮挡的问题；所有直插元件的选型都兼顾易焊接、易更换的特点，哪怕是焊接经验不足的初学者，也能独立完成元件补焊、故障元件替换的操作，降低实操过程中的硬件损坏成本。从安装与结构边界来看，整块开发板采用矩形PCB构型，

　　板边预留的固定孔位可直接配合铜柱安装在实训台、项目外壳内，板载元件的最高凸起高度不超过20mm，其中数码管、LED组的高度统一控制在10mm以内，电位器、接线端子等较高元件的高度也控制在18mm以内，安装时不需要预留过大的竖向空间，完全适配小型DIY项目的外壳内部安装需求；板上的电源接口采用通用接线端子，可兼容常规5V直流电源输入，不需要定制特殊供电接头，日常实训场景中用普通手机充电器、实验室直流电源就能直接供电启动。在实际使用过程中，这块开发板可完成的基础实验覆盖了单片机入门阶段90%以上的知识点：从最基础的IO口输入输出配置，到定时器中断、外部中断触发，再到数码管动态扫描、按键消抖处理，都能在这块板上完成实操验证，

　　不需要额外采购大量零散电子元件；板载元件的参数选型都经过适配，LED的限流电阻、按键的上拉电阻、数码管的位选电阻都直接焊接在板上，使用者只需要专注于程序编写与逻辑验证，不用额外计算外围元件参数，大幅降低入门阶段的学习门槛。对于结构设计从业者而言，这块开发板的三维模型可直接用于小型嵌入式实训装置、DIY电子小制作的结构装配验证，在设计项目外壳、实训台安装位时，可直接调取模型匹配安装孔位、预留元件避让空间，避免出现外壳与板载元件干涉、接口位置错位的问题；模型完整还原了板上所有元件的外形尺寸与安装位置，包括排针的凸起高度、按键的按压行程空间、接线端子的接线操作空间都做了准确还原，装配验证时可直接模拟实际安装状态，提前排查结构设计中的干涉问题。
