HC-49U型直插石英谐振器结构设计

　　在消费类电子、工业控制板卡的直插元件布局场景里，HC-49U封装的石英谐振器是应用极广的基础频率源元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、壳体装配的空间预留合理性，很多刚接触板级结构设计的工程师容易忽略这类无源元件的外形细节，导致打样后出现元件与壳体凸台干涉、引脚过孔对位偏差的问题。

　　从实际选型应用来看，这类石英谐振器主要为MCU、通讯接口电路提供稳定的基准时钟信号，相比贴片封装的同规格晶振，HC-49U的结构强度更高，抗振动性能更适配工业现场的工控板、老式家电控制板、电力计量模块的使用场景，电阻焊封装的壳体密封性更好，能在多尘、湿度波动较大的工况下长期维持频率稳定性，宽频率覆盖范围可以满足8MHz到100MHz区间的多数常规时钟需求，不需要额外增加复杂的频率校准外围电路。

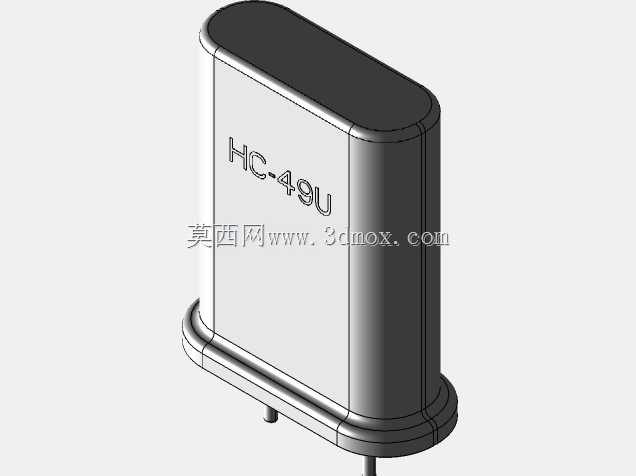

　　做这款元件的三维建模时，首先要抓准核心的安装边界：主体外壳是两端带圆弧的长条形柱体，圆弧端的R角与柱身的衔接处做了微小的倒角过渡，避免壳体冲压成型时的应力集中，建模时不能简单用长方体加两端半圆拉伸做拼接，要注意壳体底部的凸缘结构——这部分是电阻焊封装的压合边，厚度比主体壳体薄0.2mm左右，很多通用封装库会漏掉这个凸缘，导致装配时元件与PCB板面的间隙计算错误，误以为元件贴板安装，实际凸缘会让壳体底面与PCB之间留出0.15mm左右的缝隙，这个缝隙在做三防漆涂覆时要预留出流平空间，不能被结构件的压筋完全堵死。

　　引脚部分的设计是建模的核心细节，HC-49U采用单根直插引脚从壳体底部中心引出？不对，实际是两根引脚沿壳体长度方向对称排布，引脚直径为0.5mm，引脚伸出壳体底部的长度标准值为3.2mm，引脚根部与壳体凸缘之间有0.3mm的绝缘封胶段，建模时不能把引脚直接和金属壳体做布尔合并，要留出绝缘段的间隙，对应PCB上的过孔孔径要设置为0.8mm，两个过孔的中心距与引脚间距严格保持4.88mm，这个尺寸是行业通用的安装孔距，一旦偏差超过0.1mm，波峰焊时就会出现引脚插不进孔、或者元件歪斜的问题。

　　壳体表面的标识区域做了微凹的平面处理，用来丝印型号、频率参数，建模时这个凹面的深度控制在0.1mm即可，不需要做太深的特征，避免影响壳体的结构强度，毕竟整个壳体的壁厚只有0.3mm，过深的标识凹槽会在冲压时导致壳体变形。从外形尺寸来看，主体柱体的长度为10.5mm，宽度为4.5mm，壳体总高度（不含引脚）为13.5mm，这个高度是安装时的核心空间边界，在设计设备的内部壳体时，元件上方的预留空间不能小于15mm，要给引脚焊接后的剪脚、元件本身的高度公差留出余量，很多设计人员直接按标称高度留空间，遇到元件公差偏上限时，就会出现壳体盖不上、压坏晶振的问题。

　　从设计思路上来说，这类标准封装元件的建模不需要做内部的石英晶片、电极结构，因为结构设计阶段只需要用到外部的装配轮廓，重点是把所有和装配相关的特征做准确：包括壳体的圆角、底部凸缘、引脚位置、引脚长度、标识面的方向，尤其是引脚的位置度，要和行业通用的封装库完全对齐，这样导出的STEP模型导入PCB设计软件时，能直接和封装坐标匹配，不需要反复调整位置。另外要注意壳体顶部的圆弧面，顶部的R角和侧面的R角是连续过渡的，建模时用扫掠特征做壳体的外轮廓，比分段拉伸拼接的曲面更顺滑，不会出现棱线错位的问题，也更符合实际冲压壳体的成型特征。

　　在大型拉伸模的电控模块、老式工控板的升级改造场景里，这类直插晶振的替换选型频率很高，准确的三维模型能提前预判安装空间的问题，比如有些改造场景里会在PCB上方加装散热片，要是没算准晶振的高度，散热片安装后就会直接压在晶振壳体上，长期振动会导致晶振内部晶片碎裂，出现时钟停振的故障。另外电阻焊的封装结构决定了这类晶振不能用超声波清洗，因为超声波的振动会传导到内部晶片，导致频率偏移，建模时把壳体的焊接封边特征做出来，也能提醒工艺人员注意后续的生产工序限制，避免不必要的生产损耗。
