JauchSMU5系列贴片石英谐振器结构

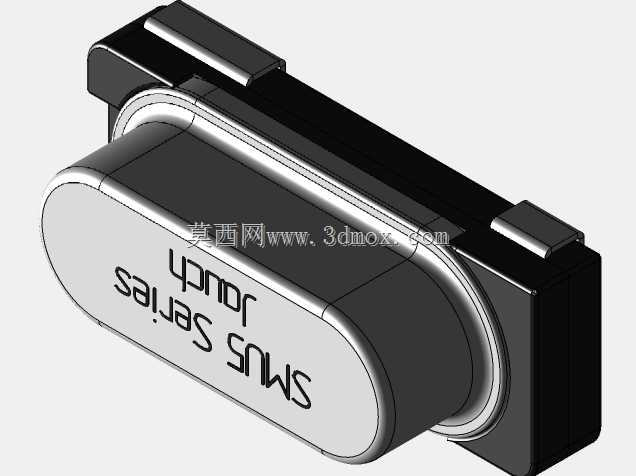

　　在消费电子、工业控制、通信终端的电路板设计环节，频率基准源的选型与结构适配直接决定了整板时钟信号的稳定性，SMU5系列石英谐振器作为贴片安装的频率元件，是紧凑型电路板设计中常用的时基选择。这类谐振器的核心功能是利用石英晶体的压电效应，在电路中产生固定频率的谐振信号，为MCU、通信模块、计时电路提供稳定的时钟基准，相比直插式晶振，其贴片封装的结构更适配SMT回流焊工艺，能大幅提升批量生产的组装效率，减少人工插件的工序成本。从结构设计来看，该款谐振器采用椭圆柱状的金属密封外壳搭配两侧贴片焊端的布局，外壳采用冷压密封工艺，内部的石英晶片通过导电胶固定在基座上，充入惰性气体实现密封防护，能有效隔绝外界水汽、粉尘对晶片的侵蚀，

　　同时金属外壳可实现电磁屏蔽效果，降低外界电磁干扰对谐振频率的影响。两侧的焊端采用镀锡处理，焊端的宽度与间距严格匹配标准SMD焊盘设计，在PCB布局时，焊盘的尺寸需要与元件焊端完全对应，避免出现立碑、虚焊等SMT组装缺陷，元件的整体高度控制在毫米级，能适配超薄型电子产品的内部堆叠空间，比如智能穿戴设备、便携检测仪器这类对内部空间要求严苛的场景，不会出现元件顶壳的装配问题。在实际选型应用中，这类谐振器的安装位置需要远离板上的大功率发热元件，比如功率电感、电源模块等，避免高温传导导致石英晶片的频率温漂超出允许范围，同时在PCB布线时，谐振器对应的信号走线需要尽可能短，减少走线寄生电容对谐振回路的影响，

　　外壳的接地焊盘需要可靠连接到PCB的地平面，提升抗干扰能力。从建模还原的角度来看，该模型完整还原了元件的外形轮廓、焊端位置、外壳表面的标识细节，结构工程师在进行PCB布局的结构干涉检查时，可直接调用该模型进行装配验证，确认元件与周边结构件、接插件、屏蔽罩之间的安全间隙，避免在试产阶段出现元件与外壳干涉、焊盘被结构件遮挡无法焊接的问题。不同于插件晶振需要预留引脚穿孔的空间，这款贴片谐振器的底部完全贴合PCB表面，不需要在PCB上开设穿孔，能节省PCB的布线空间，提升板面的利用率，在高密度互连的电路板设计中，这类小尺寸贴片晶振的应用能有效压缩整板的尺寸，实现产品的小型化设计。在工业类设备的应用场景中，

　　该款谐振器的密封结构能适应一定的振动与冲击环境，金属外壳的强度足够应对常规工业现场的振动工况，不会出现外壳变形、晶片损坏的情况，适合应用在工业采集模块、便携检测仪表、车载电子单元这类需要一定环境适应性的设备中。设计这类元件的三维模型时，需要严格把控焊端的尺寸公差，因为焊端的尺寸直接影响SMT钢网的开口设计，如果模型尺寸与实际元件存在偏差，会导致钢网开口与焊端不匹配，出现焊膏印刷量不足或过多的问题，进而引发虚焊、桥连等焊接缺陷，同时外壳的弧度、标识位置的还原也需要与实物一致，方便生产环节的目视比对，确认元件贴装的方向是否正确，避免反向贴装导致的电路不起振问题。
