ABRACON ABL系列HC49US封装石英谐振器

　　在各类数字电路、嵌入式控制板、通讯终端、工业测控设备的时钟电路设计中，直插式石英谐振器是提供稳定基准频率的核心无源元件，本次呈现的ABRACON ABL系列HC/49US封装晶振，是目前通孔插装工艺板卡中应用覆盖面极广的频率基准器件。从实际选型与结构适配角度看，该款谐振器采用行业通用的HC-49US矮壳封装形态，整体为扁圆柱带双直插引脚的结构，金属密封外壳采用冷压焊工艺实现气密性封装，内部石英晶片采用AT切型设计，能够在常规工业级温度范围内保持稳定的频率输出特性，温度频差控制在常规民用与工业级电路的通用要求范围内，满足绝大多数通用电子设备的时钟精度需求。

　　从安装边界来看，该款器件的双引脚间距符合标准2.54mm网格的PCB设计规范，引脚直径适配常规0.8mm金属化安装孔，插装后器件本体距离PCB板面的高度符合矮壳封装的通用尺寸，不会在板卡堆叠、外壳装配时产生空间干涉，适配波峰焊、手工焊等多种通孔焊接工艺，生产端的工艺兼容性极强。外壳表面采用激光打标标注型号、系列、频率参数信息，标识耐磨不易脱落，便于生产过程中的物料核对与后期维修时的器件识别。

　　在实际电路应用中，该类谐振器通常搭配外接负载电容构成皮尔斯振荡电路，为MCU、通讯芯片、接口芯片提供稳定的工作时钟，相比陶瓷谐振器，其频率稳定度更高、老化率更低，适合对时钟精度有一定要求但不需要温补晶振高成本方案的应用场景，涵盖消费类电子、工业控制板卡、小型通讯设备、家电控制板、电源管理模块等多个领域。从结构设计思路上，该款谐振器的金属外壳除了实现内部晶片的密封保护外，还可通过PCB上的接地焊盘实现电磁屏蔽，降低外界电磁干扰对振荡电路稳定性的影响，双引脚的结构设计简化了PCB布局难度，相比贴片晶振，在小批量生产、手工焊接调试的场景下操作更便捷，容错率更高。

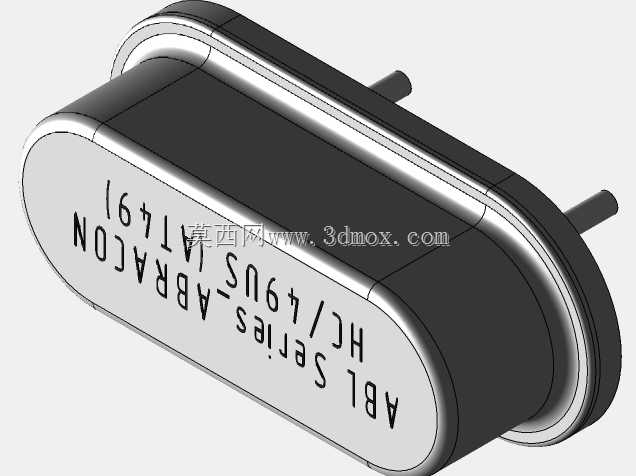

　　在三维建模过程中，该模型严格还原了器件的外形轮廓、引脚长度与直径、外壳的圆角过渡细节、表面标识的字符排布，能够直接导入PCB结构设计软件进行板卡的空间干涉检查，也可用于整机装配的结构仿真验证，帮助结构设计工程师在产品开发前期确认器件安装后的空间余量，避免后期打样出现装配干涉问题。对于电子设备结构设计工程师、硬件选型工程师而言，精准的三维模型能够大幅缩短结构评审的周期，提前预判器件与周边结构件、接插件、外壳的位置关系，减少设计迭代次数。该款谐振器的外形尺寸完全遵循行业通用的HC-49US封装标准，因此该模型也可作为同封装不同频率晶振的通用外形参考，只要是同封装规格的直插晶振，都可以借用该模型完成前期的结构布局评估，提升设计效率。

　　从器件本身的功能特性来看，其内部的石英晶片利用压电效应实现机械谐振与电信号的耦合，产生高度稳定的谐振频率，作为电路的时钟基准，直接决定了整个数字系统的时序准确性，一旦晶振工作异常，会导致整个系统出现通讯失败、时序错乱、功能失效等问题，因此在结构设计时需要充分考虑器件的安装固定、抗振动性能，该模型还原了器件的重心位置与引脚受力点，可用于仿真板卡受振动时的器件应力情况，辅助优化引脚焊盘的设计与器件的固定方式，提升产品的可靠性。
