链式管内换向行走传动承载机构

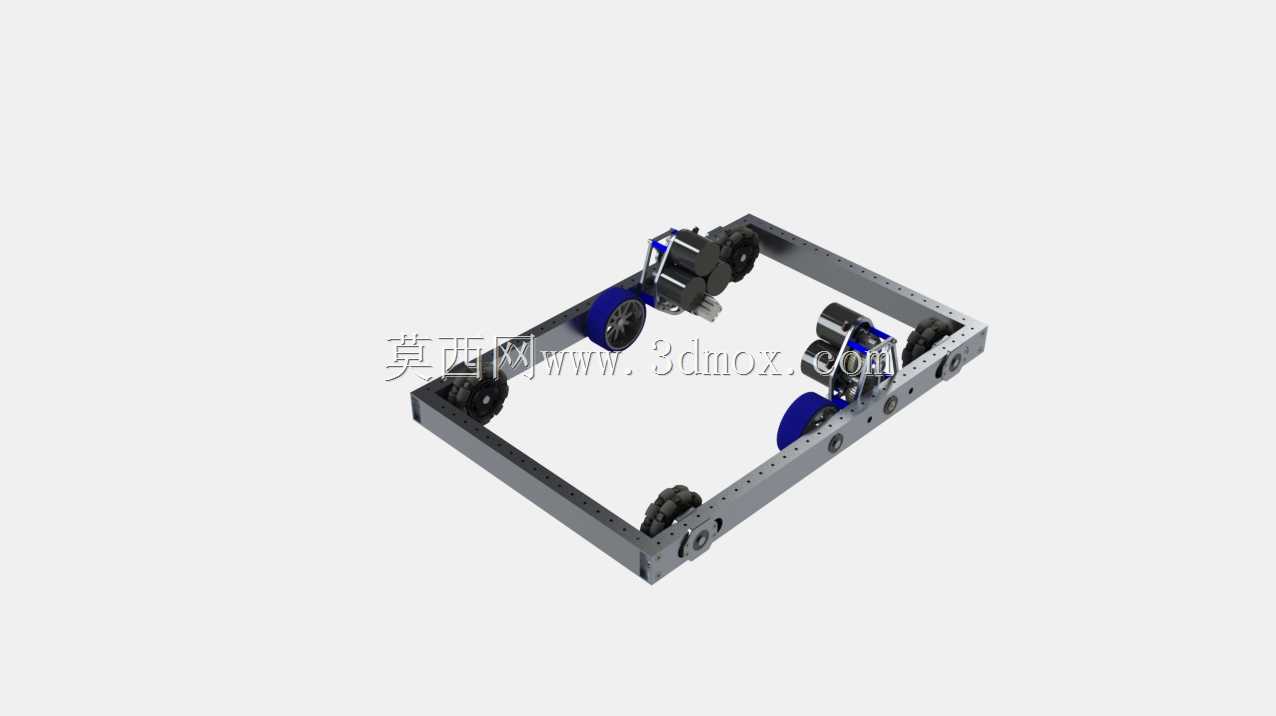

　　这套链式管内换向行走传动承载机构，主要适配狭长封闭管廊、管道内部巡检作业、内置输送作业的移动承载需求，区别于常规外置轨道行走机构，其整体框架采用矩形镂空式型材拼接结构，所有行走轮组、传动换向组件均内嵌安装在框架边界范围内，不会出现部件外凸超差的问题，能够在固定内径的管道或管廊腔体内顺畅通行，不会和管壁发生剐蹭卡滞。

　　从实际作业场景来看，这类机构常作为管道内部检测设备、内壁清理装置、管内物料输送载具的行走底盘，不需要在管道内部额外铺设行走轨道，依靠自身带压紧调节功能的行走轮贴合管壁提供附着力，配合链式传动的大扭矩传递特性，能够带动搭载的作业模块在水平、小角度倾斜的管段内稳定移动，哪怕管壁存在少量焊缝凸起、积尘附着的情况，轮组的浮动调节结构也能自适应贴合，不会出现打滑丢转的问题。

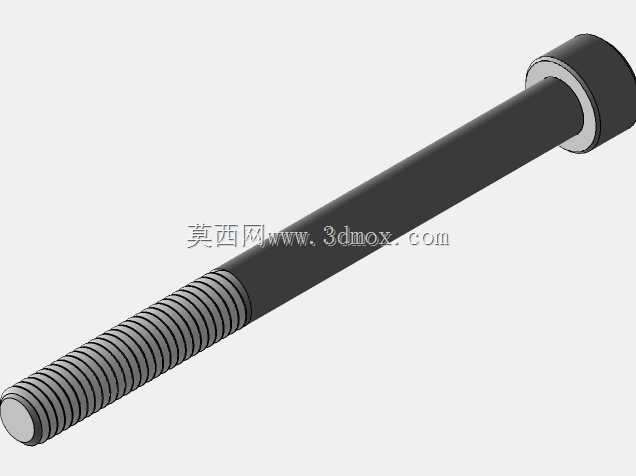

　　设计层面上，整套机构的换向功能完全集成在传动链系内部，不需要额外加装外置的转向舵机或者转向拨叉结构，通过链系的不同传动路径切换，就能实现框架整体的行进方向换向，同时兼顾直行、小半径转向的动作需求，大幅压缩了整体机构的占用空间。框架主体的型材拼接处均采用内嵌式紧固件连接，没有外凸的螺栓头或者连接耳片，整体外轮廓的最大边界完全控制在适配管道的内径允许范围内，安装时可以直接从管道端部的检修口送入作业段，不需要拆分主体结构，现场装配效率更高。

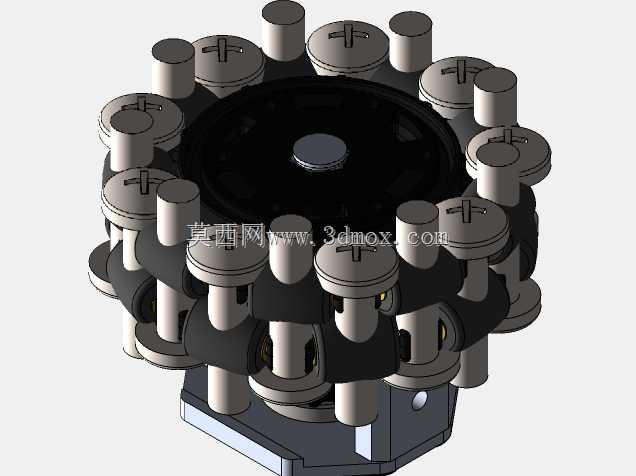

　　轮组配置上，整套机构搭配了多组带橡胶包覆层的行走轮，其中部分轮组带翻转调节结构，能够根据管道内壁的实际弧度调整轮面的贴合角度，保证轮面和管壁的接触面积始终处于合理区间，避免局部压强过大造成管壁损伤，同时也能提升行走过程的附着力，降低传动过程的动力损耗。链式传动的张紧结构采用侧边可调式设计，不需要拆解框架主体就能完成链条张紧度的调节，日常维护时仅需在管道检修口位置操作即可完成维护作业，不需要将整套机构从管道内完全抽出，大幅降低了后期运维的工作量。

　　从安装边界来看，整套机构的所有传动部件、轮组部件均不超出框架的外轮廓平面，框架上预留了标准化的安装螺孔阵列，能够直接搭载不同功能的作业模块，不管是搭载检测摄像头、内壁打磨头还是小型物料载台，都不需要额外加工转接支架，直接通过预留螺孔就能完成固定。传动输入端预留了标准的动力连接接口，可以适配不同规格的驱动电机，根据实际作业的负载需求、行进速度要求灵活匹配动力参数，不需要对主体传动结构做二次修改。换向动作的触发结构也集成在框架内部，通过内置的拨叉结构切换链系的啮合齿轮，就能完成行进方向的切换，动作响应直接，没有多余的传动间隙，换向过程平稳不会出现卡滞冲击，能够在管内有限的空间内完成方向调整，不需要预留过大的转向操作空间，适配更多变径、带弯段的管廊作业场景。

　　实际使用过程中，这套机构的框架镂空设计也能有效降低自身重量，同时减少管内气流、管内输送介质对机构行进的阻力，哪怕是在带通风气流、或者有少量流体介质的管道内作业，镂空结构也能让介质顺利穿过框架，不会形成过大的推阻影响行走稳定性。轮组的翻转结构还具备锁止功能，调整到合适的贴合角度后可以直接锁止固定，不会在行走过程中出现轮组角度偏移导致的跑偏问题，长时间作业也能保持稳定的行走轨迹，减少位置偏差对搭载作业模块的精度影响。
