工频插针式主电源降压变压器结构

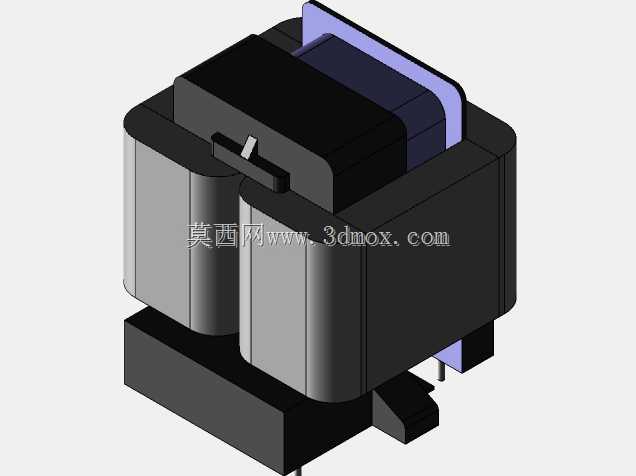

　　这款主电源降压变压器的三维结构，还原了小功率工频插针式变压器的完整装配形态，在民用小功率电控、家电控制板、小型工业测控板卡的供电回路中，这类器件是承担高压市电转低压控制电的核心部件，日常选型时经常会遇到安装干涉、引脚间距不匹配、磁隙预留不足引发的工频啸叫问题，这个模型完整还原了器件的所有装配细节，能直接用于板卡布局阶段的干涉校验，省去了手动测绘器件轮廓的重复工作。从结构组成来看，模型完整呈现了EI型叠片铁芯的包裹形态，两侧的线圈绕组被绝缘骨架完全包覆，骨架顶部的卡扣结构直接卡合铁芯叠片的上端面，不需要额外的金属抱箍就能完成铁芯与绕组的相对固定，这种固定方式在小功率变压器中十分常见，能在控制物料成本的同时，

　　保证绕组与铁芯之间的装配同轴度，避免因装配偏移导致的磁路不对称、空载电流偏大的问题。顶部的紫色绝缘挡片是绕组与铁芯之间的绝缘隔离结构，建模时还原了挡片的弯折弧度与伸出长度，实际生产中这个部件多采用阻燃PET材质冲压成型，厚度通常在0.2-0.3mm之间，既能够隔离初级绕组与铁芯之间的爬电距离，满足安规要求的电气间隙，也能在绕组浸漆过程中阻挡绝缘漆溢出到铁芯安装端面，避免引脚焊接时出现绝缘漆残留导致的虚焊问题。底部的插针式安装结构是这款变压器的核心安装特征，模型还原了插针的伸出长度、相对位置以及底部定位凸台的轮廓尺寸，在PCB布局阶段，直接调用这个模型就能提前确认安装孔位的间距、插针的焊盘尺寸是否匹配，同时能校验变压器本体与周边电容、

　　散热片、接插件等器件的安全距离，避免打样后出现器件装不进去、或者本体过高顶到外壳的问题。很多新手工程师在选型这类变压器时，往往只关注功率参数与电压变比，忽略了本体的安装边界与周边器件的干涉问题，比如变压器侧面与电解电容的距离过近，长期工作时变压器的温升会加速电容电解液的干涸，缩短电容使用寿命，这个模型完整呈现了变压器本体的最大外轮廓，包括铁芯叠片的圆角、顶部绝缘挡片的突出部分、底部安装座的凸台结构，能在布局阶段就把这些干涉风险提前排除。从设计思路的还原来看，模型拆分了铁芯、绕组骨架、绝缘挡片、安装插针、底部固定座几个独立的装配层级，每个部件的配合间隙都按照实际生产的装配公差做了预留，比如骨架与铁芯的配合面预留了0.1mm的浸漆间隙，保证绝缘漆能够充分填充铁芯与骨架之间的空隙，既可以固定铁芯叠片减少工频振动产生的啸叫，也能提升绕组的防潮绝缘性能。插针与骨架的配合部分做了滚花结构的还原，实际生产中插针的滚花段是压入骨架的安装孔内，能够保证插针的拉拔力满足波峰焊的工艺要求，不会在焊接过程中出现插针松动、偏移的问题。在实际应用场景中，这类变压器多用于小功率AC-DC电源的前端隔离降压，把220V工频市电转换成低压交流电，再经过后续的整流、滤波、稳压电路给控制回路供电，相比开关电源模块，这种工频变压器的抗浪涌能力更强，EMI干扰更低，在对电磁兼容性要求较高的工控测量设备、民用家电控制板中应用十分广泛。建模时还还原了铁芯叠片的接缝位置，

　　实际生产中EI型铁芯的接缝处会预留微小的磁隙，避免变压器出现直流偏磁时的饱和问题，模型里的铁芯接缝位置与实际产品一致，在做结构仿真或者热仿真分析时，可以直接基于这个模型划分网格，不需要再重新调整铁芯的拼接结构。底部的安装座除了固定插针之外，还承担了绕组底部与PCB板之间的绝缘隔离作用，模型还原了安装座底部的凸台高度，这个高度决定了变压器本体与PCB板面之间的间隙，既可以保证焊接时焊锡的流动空间，也能让变压器底部的空气形成对流通道，带走工作时产生的热量，避免温升高引发的绝缘老化问题。很多工程师在手动绘制这类变压器模型时，经常会忽略顶部绝缘挡片的突出尺寸、底部安装凸台的轮廓，导致结构评审时出现干涉误判，这个模型把所有容易遗漏的细节都做了还原，包括骨架顶部的卡扣凸起、绕组与铁芯之间的台阶差、插针端部的倒角结构，完全匹配量产器件的实际形态，不管是用于PCB布局的干涉校验，还是用于设备整机的装配可视化，都能直接使用，不需要再做额外的轮廓修正。
