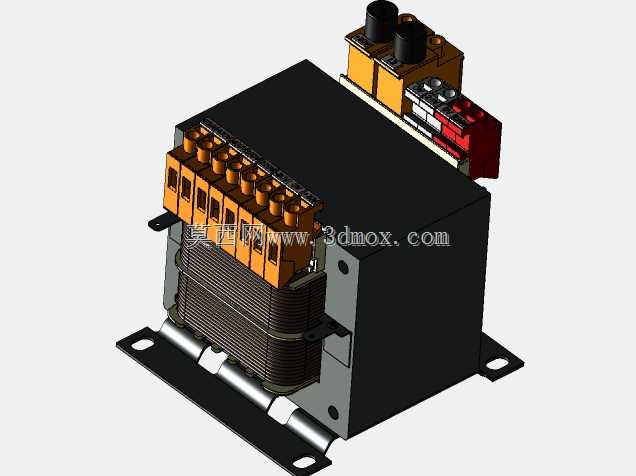

250VA/480V交流控制变压器结构设计

　　在工业配电与设备控制回路的搭建场景中，这类250VA容量、480V交流输入的控制变压器是极为常见的电压转换部件，多数时候被部署在机床控制柜、自动化产线配电单元、交通配套电气柜内部，承担着将高压侧工业交流电转换为控制回路所需低压等级的核心作用，给接触器、继电器、指示灯、小型控制模块提供稳定的工作电源，避免高压直接接入控制元件带来的绝缘风险与操作安全隐患。

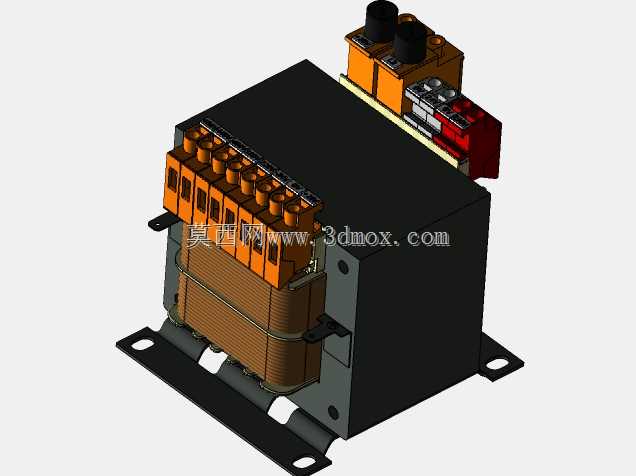

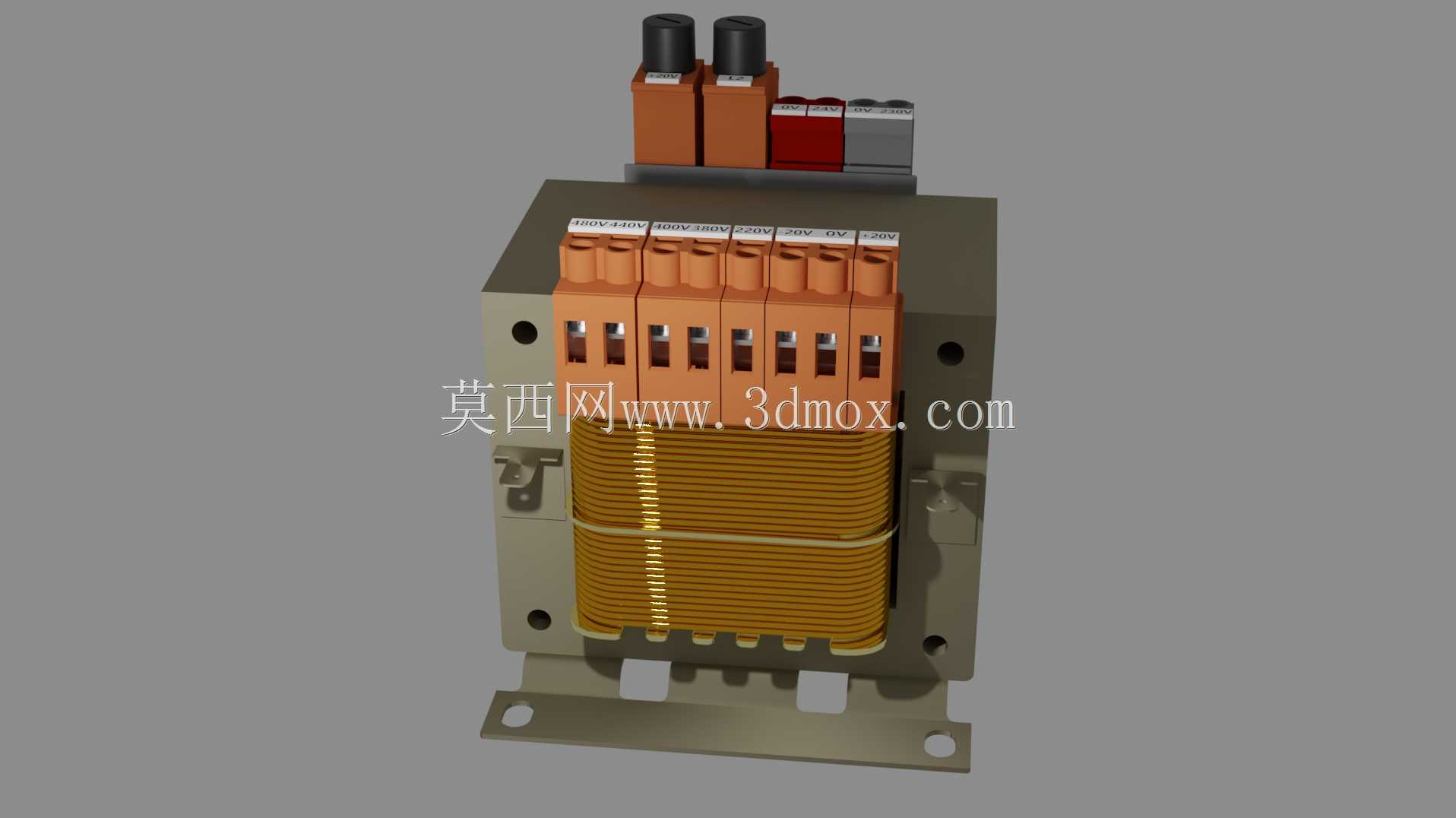

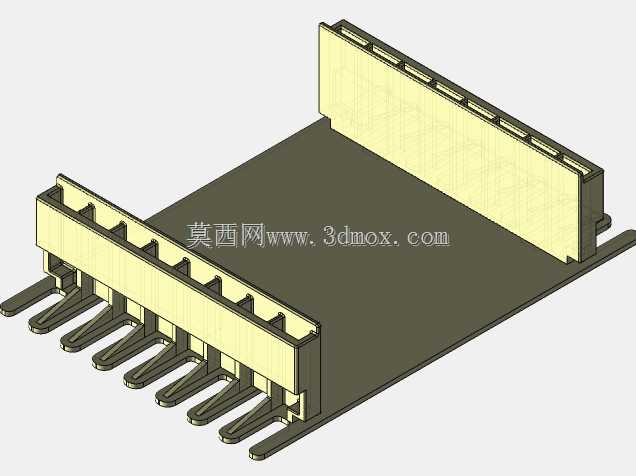

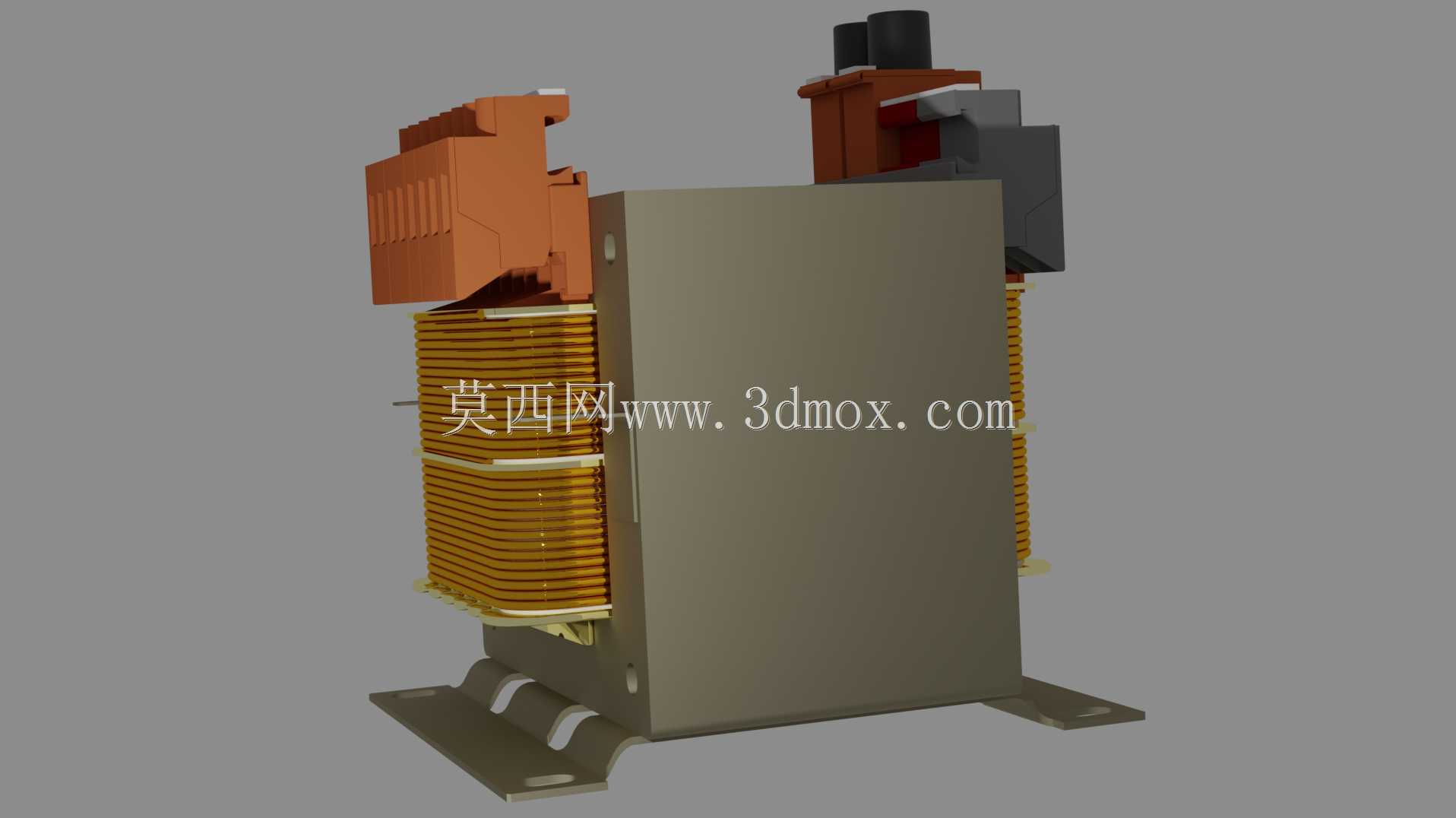

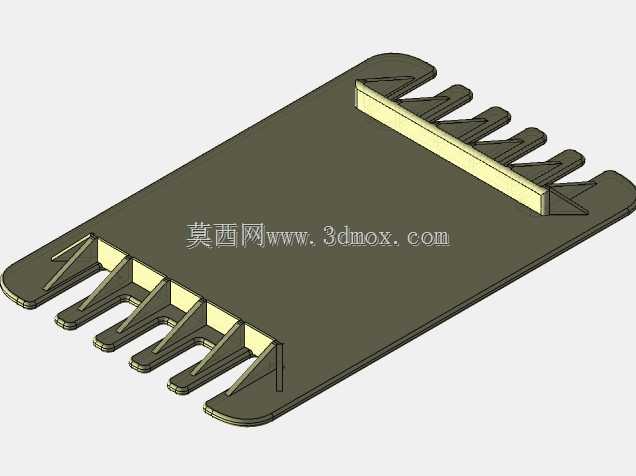

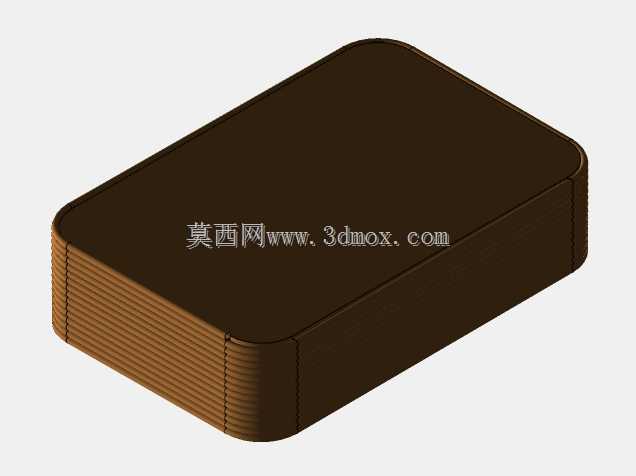

　　从实际使用的需求出发，这款变压器的结构设计完全围绕电气性能与安装便利性展开。核心的铁芯采用叠片式结构，叠片的堆叠精度直接影响空载电流与铁损参数，建模过程中需要严格还原叠片的堆叠层级与压紧结构，铁芯上下两端的夹件通过螺栓锁紧，既保证叠片不会在运行振动中出现松散移位，也为线圈绕组提供稳定的支撑载体。绕组部分分为原边与副边两组，原边绕组对应480V输入等级，采用线径较细的漆包线多层绕制，层间设置绝缘衬纸避免匝间击穿，副边绕组根据输出电压等级采用对应线径的漆包线绕制，绕组整体经过浸漆固化处理，既提升绝缘强度，也能增强绕组的整体刚性，降低运行中的电磁振动噪音。

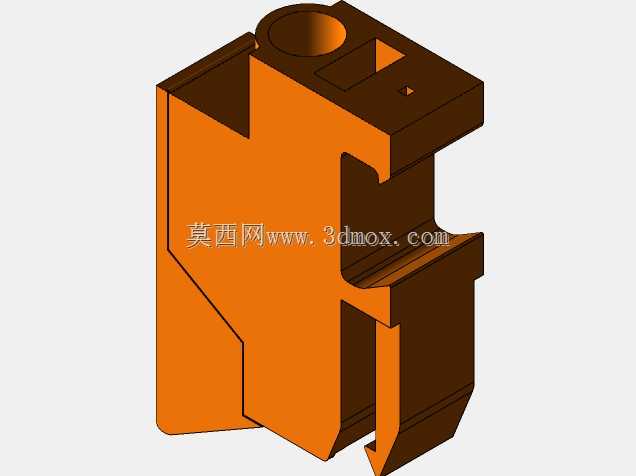

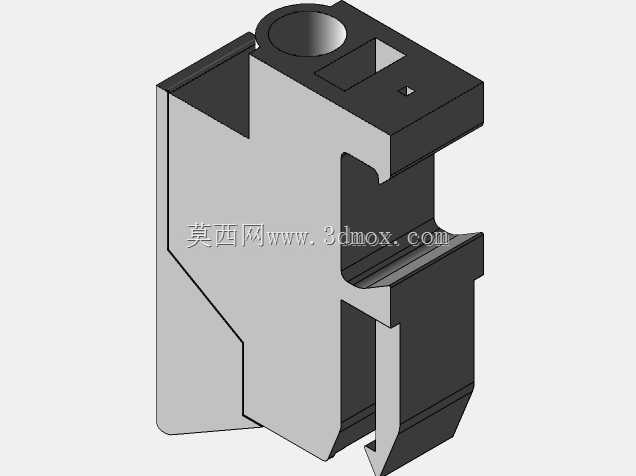

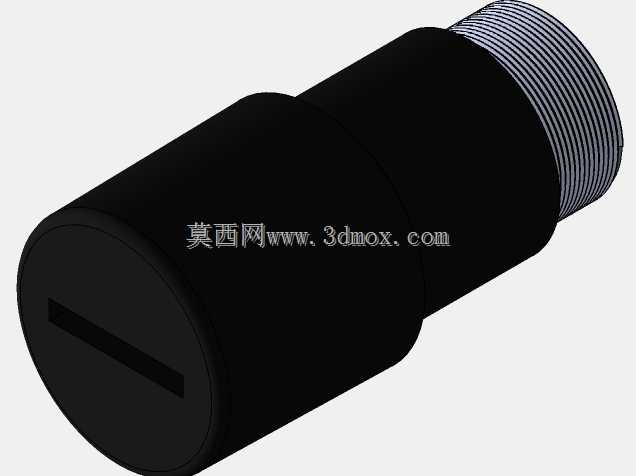

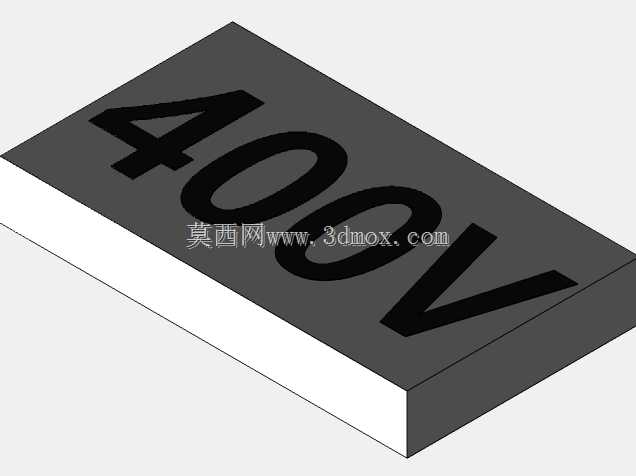

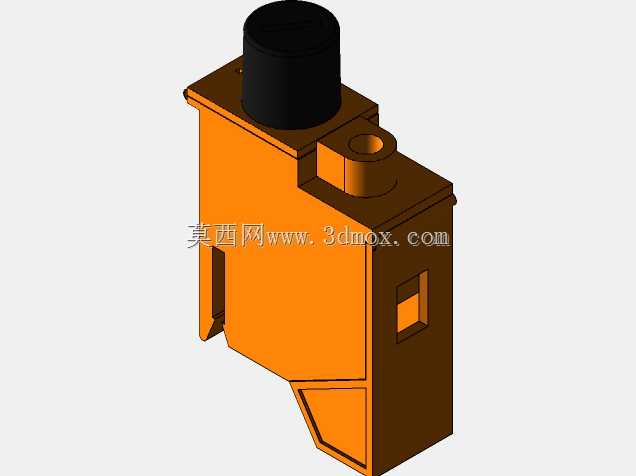

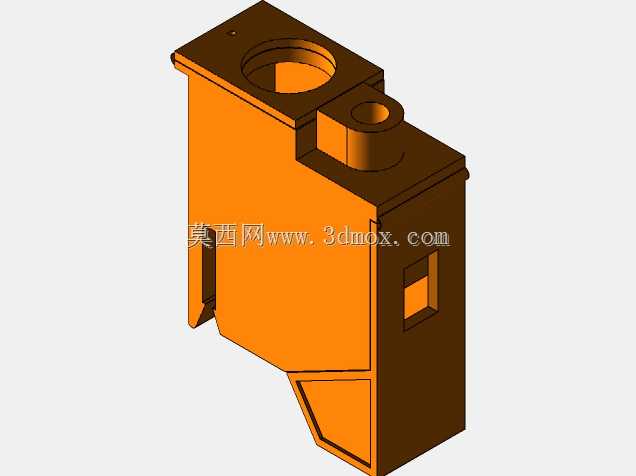

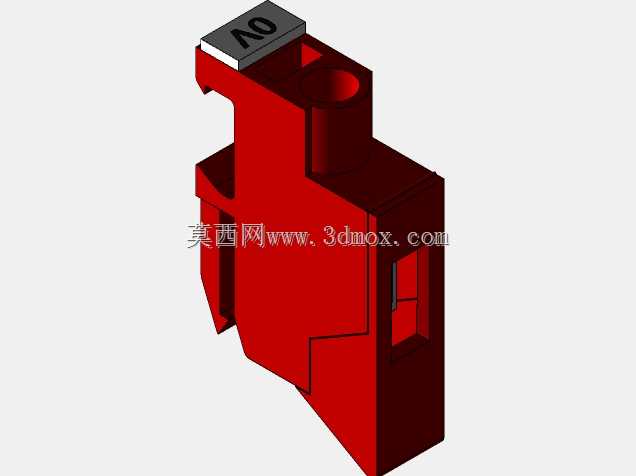

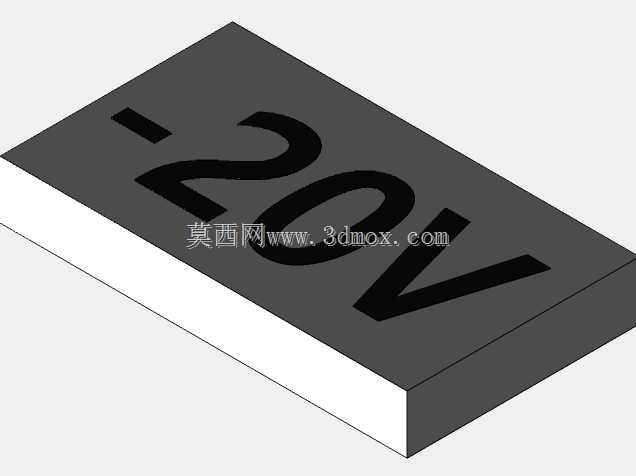

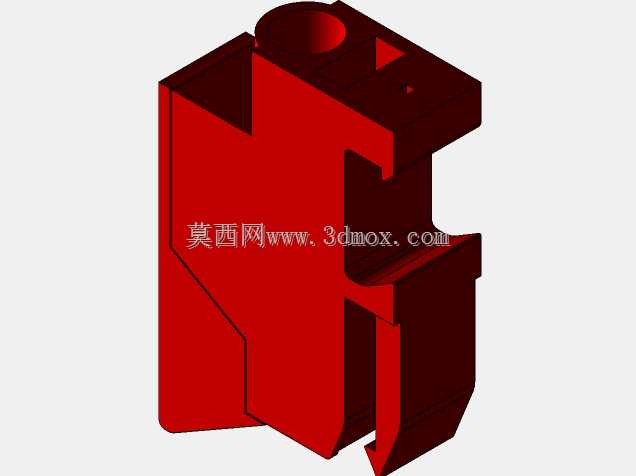

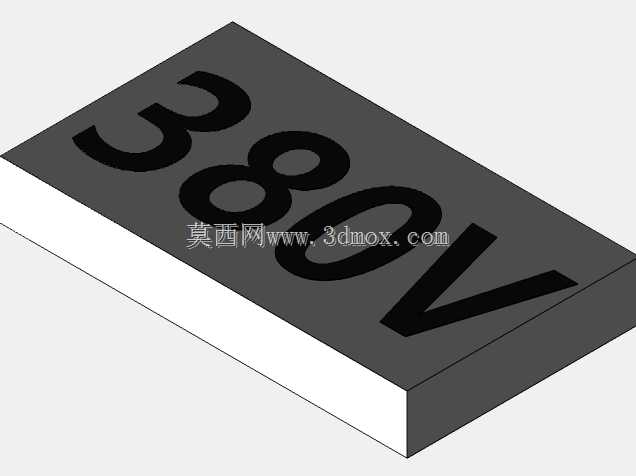

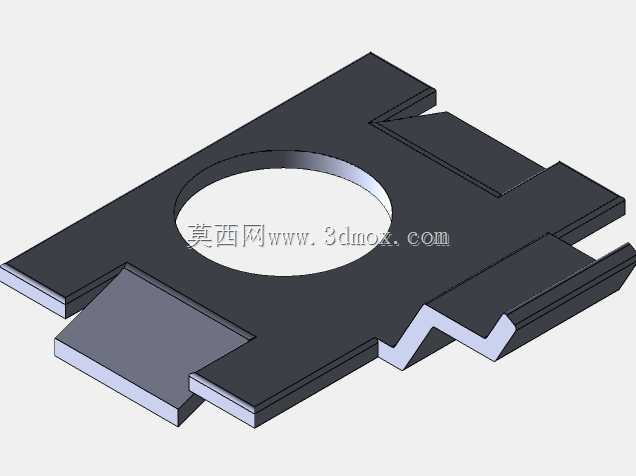

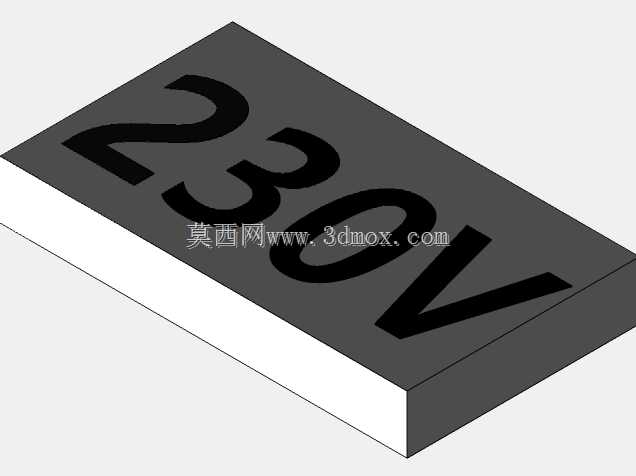

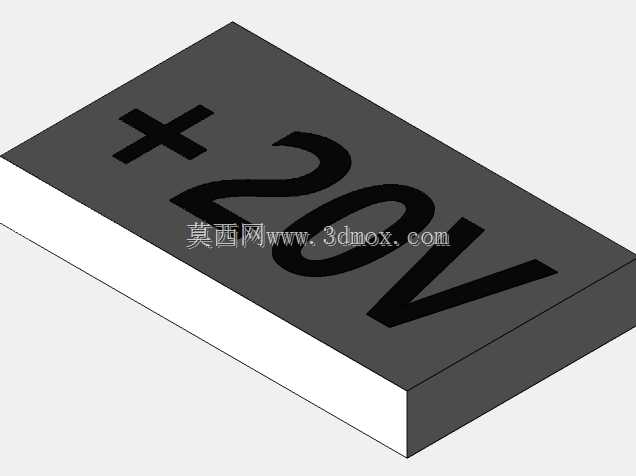

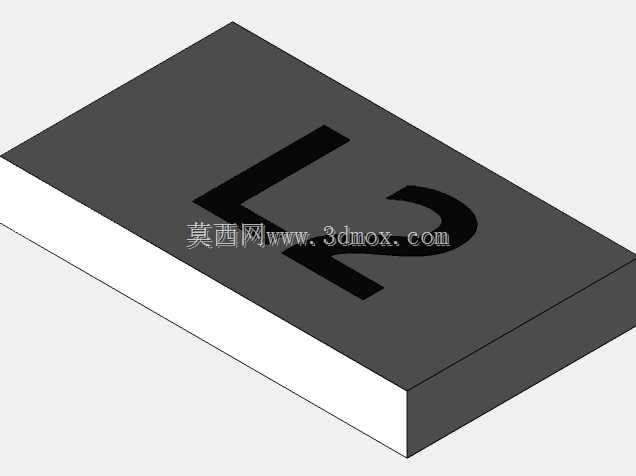

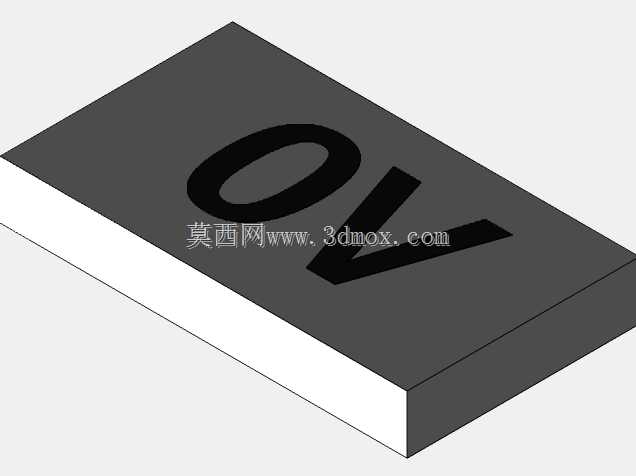

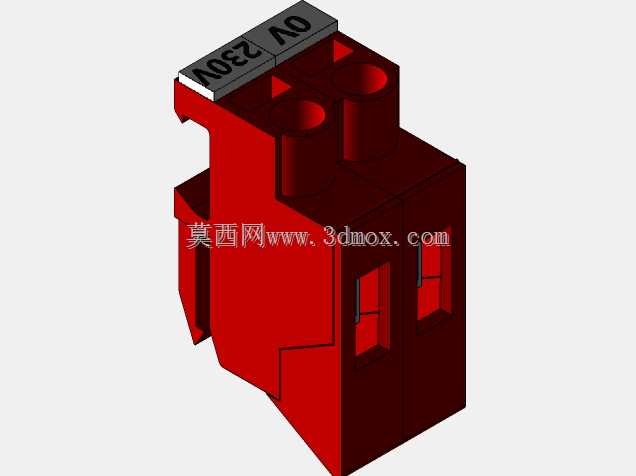

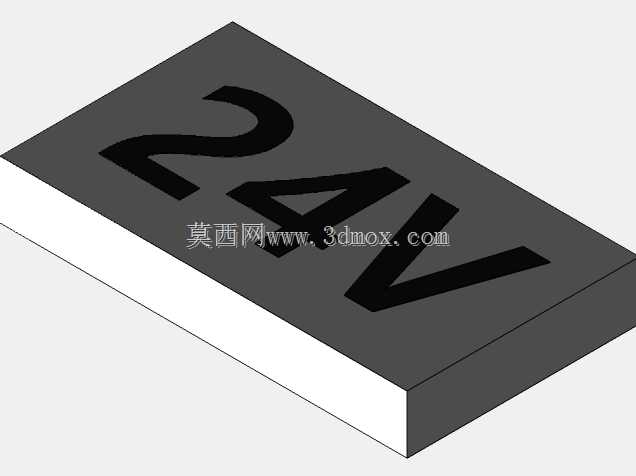

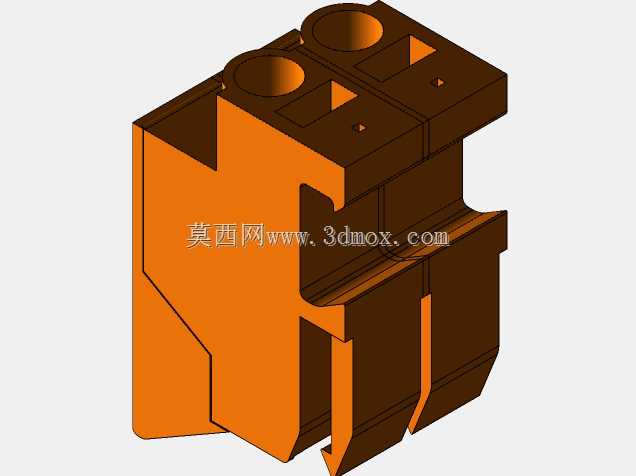

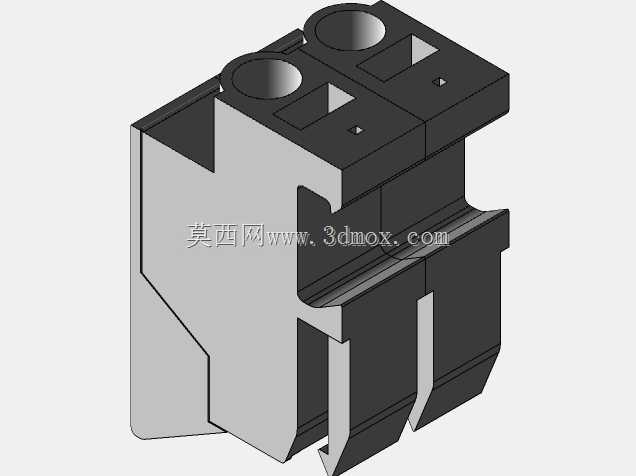

　　接线区域的设计充分考虑了现场接线的操作空间，高压侧与低压侧的接线端子采用分层排布，上方的端子组预留了足够的压线空间，端子排采用阻燃绝缘材质制作，每个接线位都对应清晰的电压标识，避免现场接线时出现接反电压等级的失误。顶部还设置了不同规格的接线端子模块，包含大电流接线位与小信号接线位，适配不同线径的线缆接入，端子旁的固定卡扣可以快速完成端子排的拆装，方便后期维护时的接线调整。

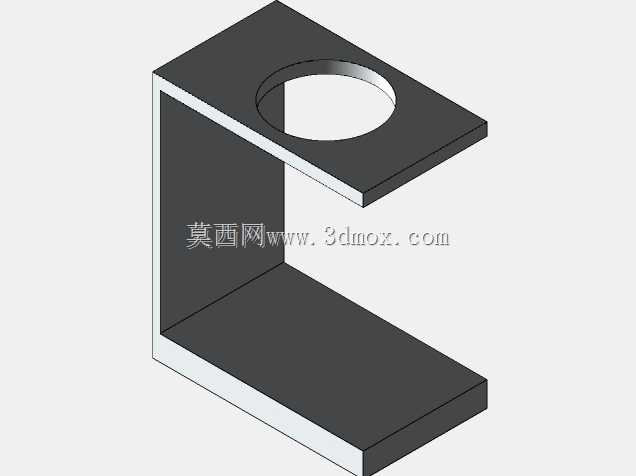

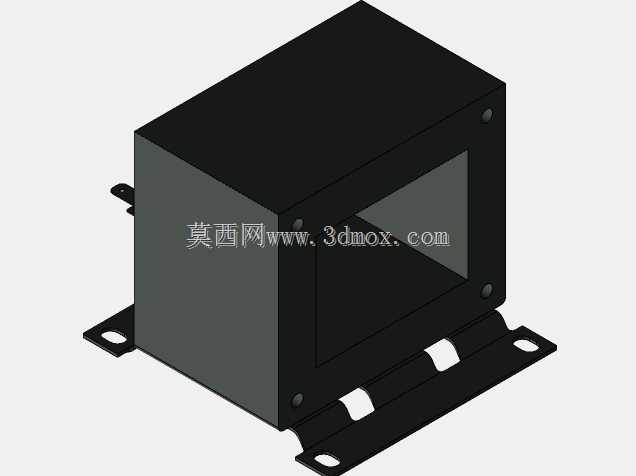

　　安装底座采用折弯成型的金属支架，底座上开设的两个长圆形安装孔可以适配不同孔距的安装梁，允许现场安装时存在一定的位置偏差，降低安装面的加工精度要求。底座与铁芯之间设置有绝缘减震垫，既可以阻断铁芯与安装支架之间的电气导通路径，也能吸收变压器运行时产生的微小振动，避免振动传递到柜体引发共振噪音。变压器整体的外形尺寸控制紧凑，在250VA的容量等级下，整体占用的柜内空间较小，宽度方向的尺寸适配标准DIN导轨安装与螺丝固定安装两种方式，既可以直接通过底座螺丝固定在柜内安装板上，也可以搭配导轨卡扣快速卡装在标准电气导轨上，适配不同柜体的安装习惯。

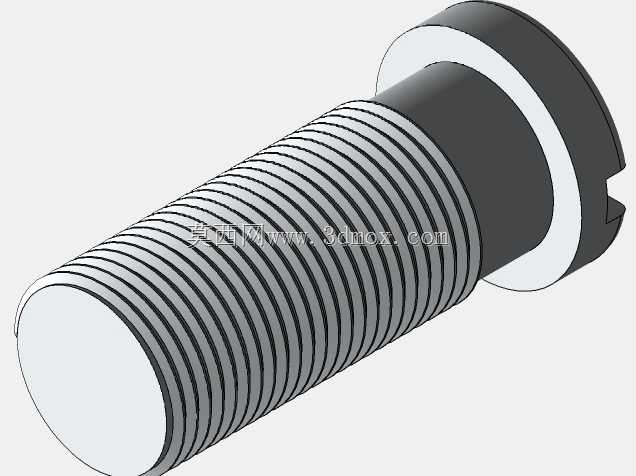

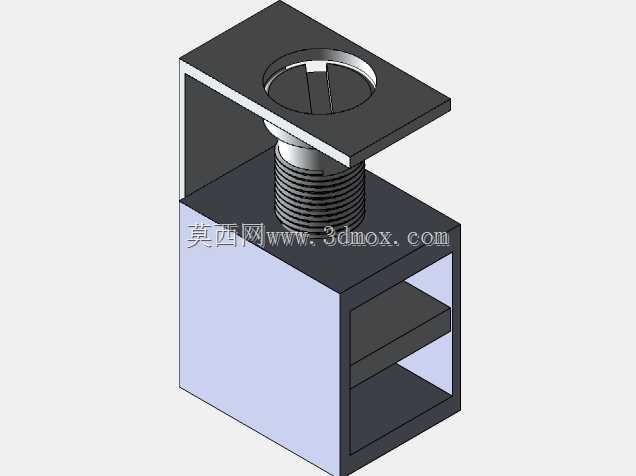

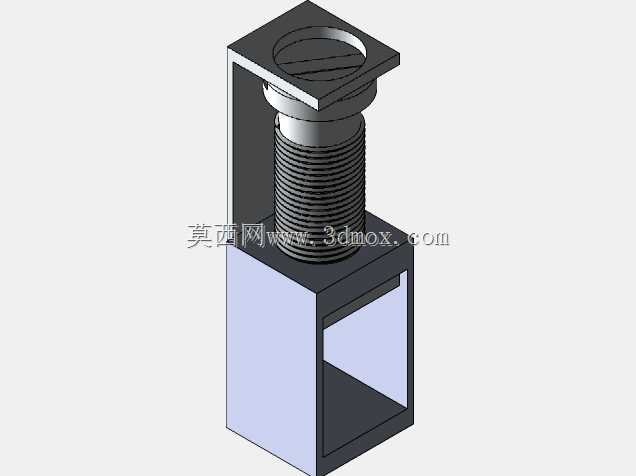

　　建模过程中需要重点关注绕组与铁芯之间的绝缘间隙，这个间隙的尺寸直接影响产品的电气安全距离，必须满足对应电压等级的爬电距离要求，不能为了压缩整体尺寸随意缩小间隙。接线端子的压线结构需要还原真实的压线片与螺丝结构，保证模型在用于装配验证时，可以准确模拟线缆接入后的空间占用，避免后期实际装配时出现线缆与周边部件干涉的问题。外壳的防护结构覆盖绕组的带电部分，仅露出接线端子区域，既可以防止运维过程中误触带电部件，也能阻挡灰尘、金属碎屑落入绕组缝隙引发短路故障。在交通领域的电气柜应用场景中，这类变压器还需要考虑一定的抗振动性能，因此所有的连接螺栓位置都设置有防松结构，建模时还原了弹垫、平垫的组合结构，保证在长期振动环境下螺栓不会出现松动脱落，提升设备在移动交通设施上的运行可靠性。
