可调电压变换装置三维结构设计

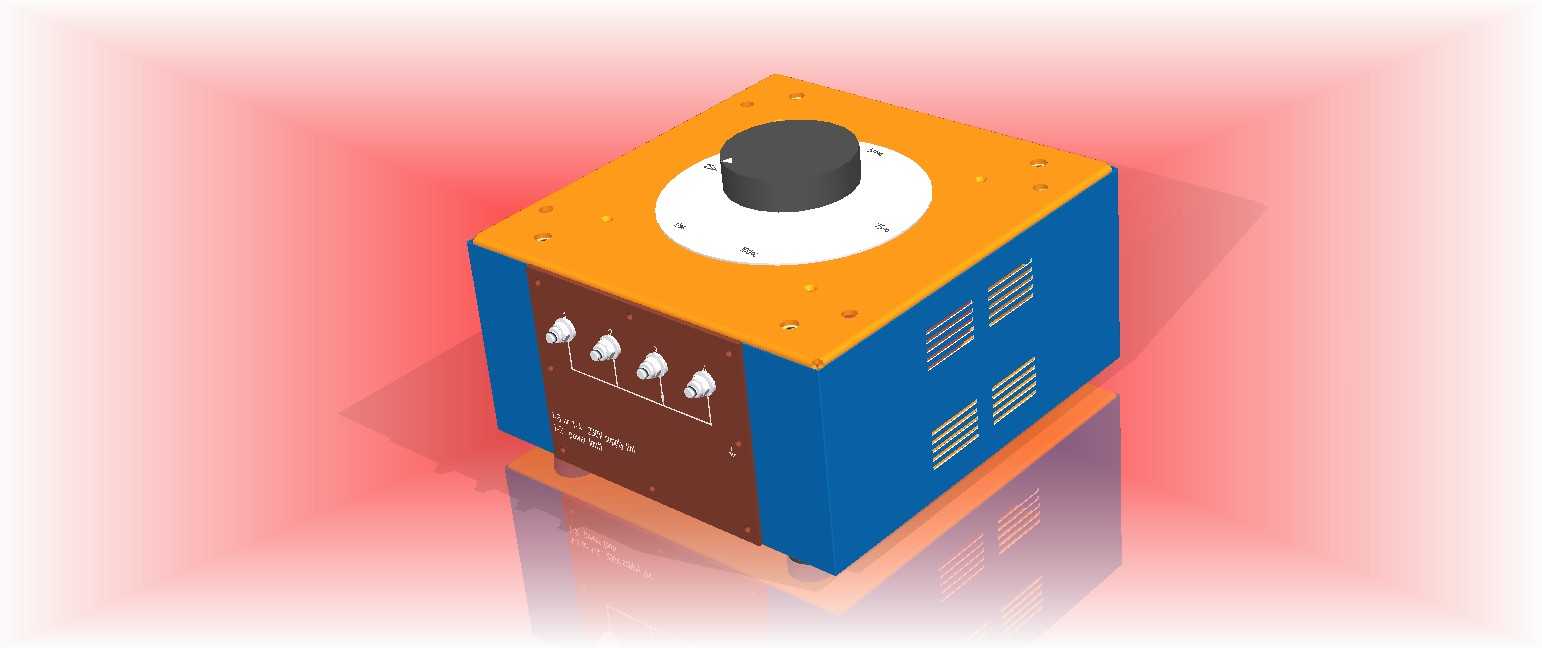

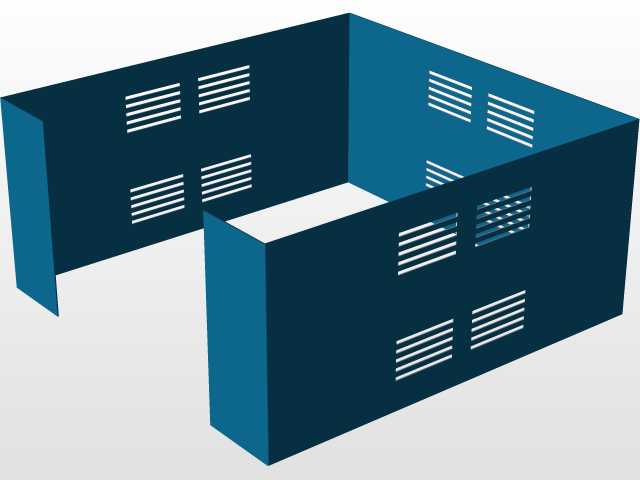

　　在工业供配电、实验室测试、小型机电设备调试场景里，经常需要在同一供电回路下获取不同等级的输出电压，固定变比的变压器无法适配这类动态调压需求，可变变压器就是针对这类场景开发的电压调节核心部件。从结构设计角度看，这款可变变压器采用立方体式的集成化壳体布局，主体外壳采用拼接式结构，三个相邻立面分别承担不同功能：橙色顶面作为操作与安装基准面，中心预留圆形调压旋钮安装位，旋钮周边的白色环形刻度盘用于直观指示当前输出电压档位，顶面均匀分布的沉头安装孔用于上盖与主体框架的紧固连接，同时预留了吊装或台面固定的安装点位；蓝色侧立面开设多组平行排布的通风栅格，栅格采用等距冲压成型的长圆孔结构，既保证壳体内部绕组、铁芯工作时的热量能顺利散出，

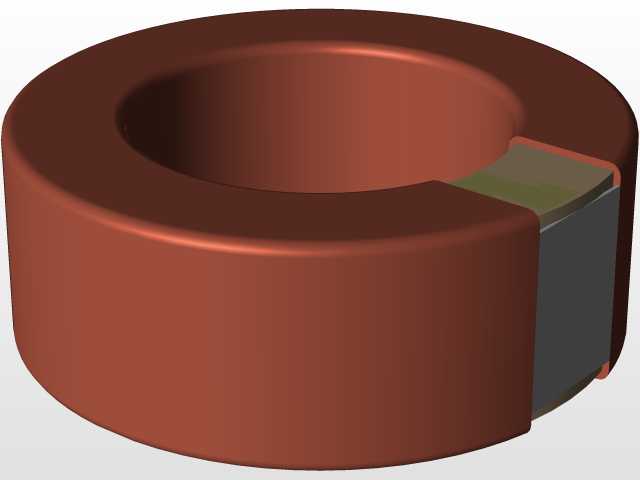

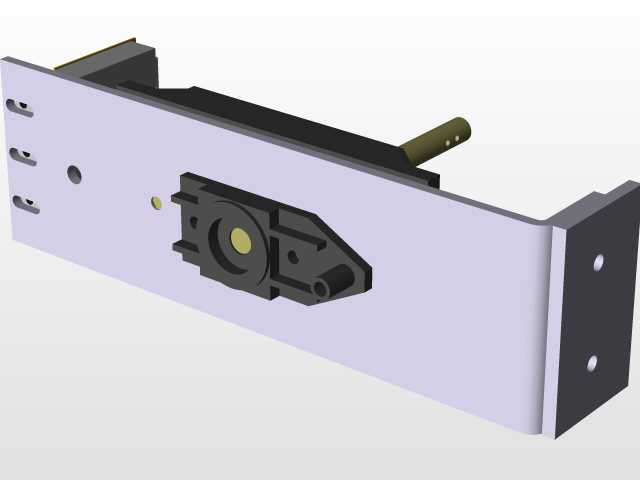

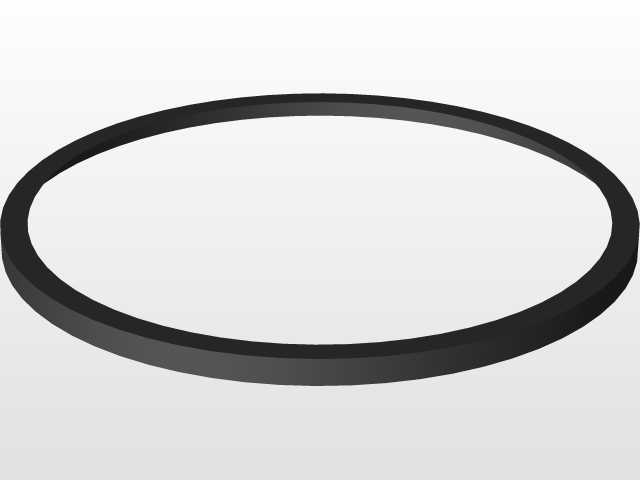

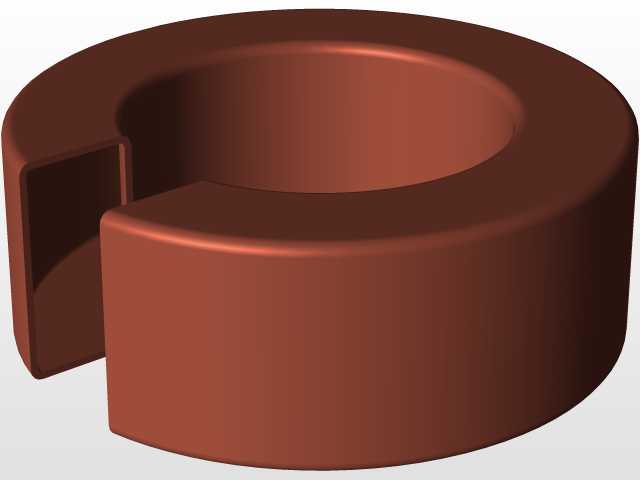

　　又能阻挡大尺寸异物进入壳体内部触碰带电部件；棕色接线立面设置四组绝缘接线端子，端子采用陶瓷绝缘基座搭配铜质接线柱的结构，分别对应输入相线、输入零线、输出相线、输出零线的接线需求，端子旁蚀刻的接线标识能避免现场接线时出现相序接反的问题。设计过程中首先要考虑的是内部电磁部件的安装限位，铁芯与绕组组件采用底部定位槽加侧面压块的固定方式，避免设备运输或工作振动时绕组出现位移，导致接线端拉扯松脱；调压机构的传动部分采用绝缘连杆连接顶部旋钮与内部的碳刷滑动组件，滑动轨道采用环形铜质导轨，保证碳刷在全程滑动过程中接触压力均匀，不会出现接触不良导致的输出电压跳变问题。从安装边界来看，设备整体为规整立方体结构，底部为平整安装面，

　　可直接固定在电控柜安装板或者实验室工作台面上，接线侧预留的接线空间不小于壳体宽度的二分之一，方便操作人员进行接线与端子紧固作业；通风栅格侧距离周边遮挡物的距离不小于100毫米，保证空气对流的散热通道通畅，避免长时间满负载工作时内部温度过高加速绝缘层老化。这类可变变压器的实际用途覆盖多个工业场景，在生产线设备调试阶段，可通过平滑调节输出电压模拟不同供电电压下的设备运行状态，测试设备的电压适应范围；在实验室电气测试环节，可作为可调供电电源的核心调压部件，为被测器件提供连续可调的测试电压；在小型工厂的局部供电回路里，可针对对电压精度要求较高的精密设备进行电压微调，抵消线路压降带来的供电电压偏差。结构设计时还充分考虑了日常维护的便捷性，

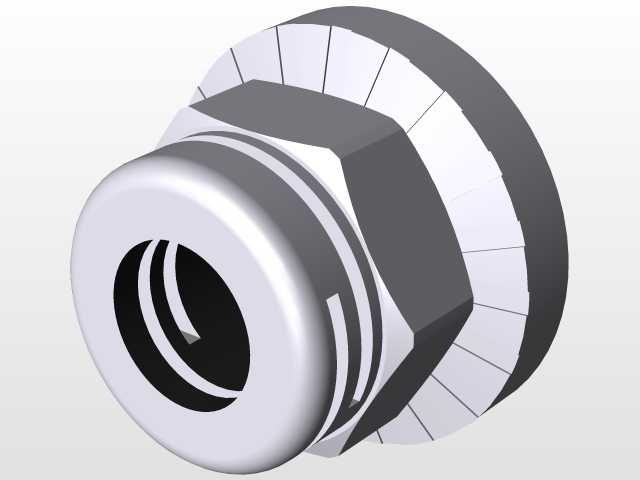

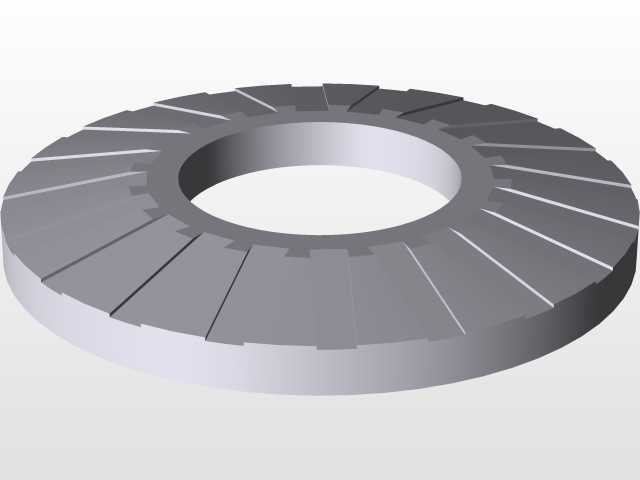

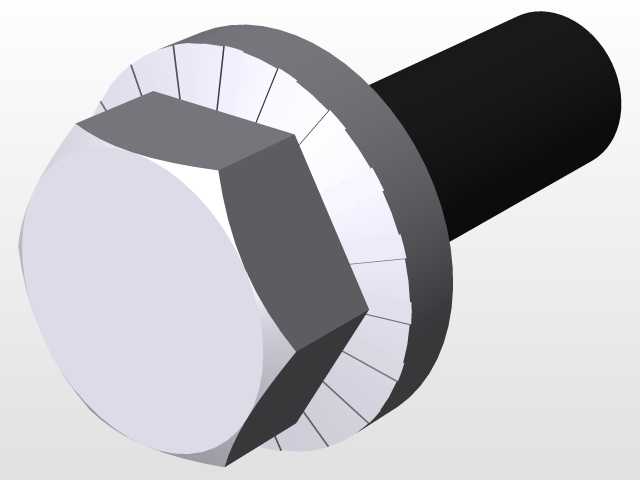

　　顶面的上盖通过周边的沉头螺丝固定，拆除螺丝后即可直接露出内部的绕组、碳刷与导轨组件，不需要完全拆除设备的接线就能完成碳刷磨损检查、导轨清洁、接线端子紧固等日常维护作业；壳体的拼接缝隙处都设置了绝缘密封胶条，既能防止日常使用时的灰尘、溅水进入壳体内部，也能避免壳体接缝处出现带电体外露的安全隐患。调压旋钮的阻尼设计经过反复调整，旋转时的阻尼力矩保持在合适范围，既不会因为阻尼过小导致旋钮容易被误碰改变输出电压，也不会因为阻尼过大导致调压操作费力，旋钮顶部设置的防滑纹路能保证操作人员戴绝缘手套操作时也能精准转动旋钮调整到需要的电压档位。内部绕组的层间绝缘采用耐高温绝缘纸分层隔离，绕组与铁芯之间设置绝缘衬板，即使在长时间过载运行的工况下，也能保证绝缘性能满足电气安全要求；所有带电部件与金属外壳之间的绝缘距离都符合低压电气设备的安全规范，避免出现外壳带电的安全风险。
