多级啮合传动齿轮组结构三维设计

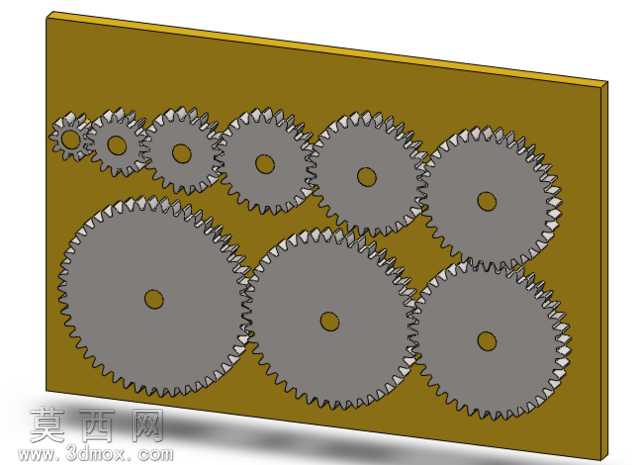

本作品为多级啮合传动齿轮组的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构布局于一块矩形安装基板之上，共包含九枚不同齿数、不同直径的直齿圆柱齿轮，通过有序排布实现多级串联啮合的传动效果。建模过程中首先完成单枚直齿圆柱齿轮的参数化构建，以渐开线齿廓为核心轮廓基准，严格遵循标准直齿轮的齿形参数规范，分别设定齿顶圆、齿根圆、分度圆的尺寸参数，通过拉伸凸台命令生成齿轮基体，对齿顶、齿根位置添加符合工艺要求的微小圆角，避免应力集中问题，中心位置设计标准安装轴孔，用于后续与传动轴的装配配合。完成单齿轮建模后，根据传动比需求依次生成不同齿数的齿轮零件，按照传动路径依次排布在安装基板上：最左侧为最小直径的主动输入齿轮，依次向右啮合直径逐步增大的齿轮，下方排布三枚大直径从动齿轮，每相邻两枚齿轮的中心距严格按照分度圆相切的啮合要求计算设定，确保齿廓啮合间隙处于合理范围，既保证传动过程中无卡滞干涉，又避免间隙过大导致的传动回程误差。安装基板采用长方体结构建模，表面对应每个齿轮的中心位置预留安装凸台与轴孔定位特征，基板边缘做倒角处理，整体赋予哑光棕黄色金属材质，模拟金属安装板的喷砂氧化表面质感；所有齿轮零件赋予哑光银灰色金属材质，模拟调质处理后的钢制齿轮表面效果，齿面位置添加细微的磨砂质感纹理，还原真实机加工零件的表面特征。渲染阶段采用软件内置的环境光源，添加柔和的侧方主光源与顶部补光，在齿轮齿廓边缘形成自然的明暗过渡，清晰展现每一级齿轮的啮合状态与齿形细节，基板底部添加柔和的投影效果，增强整体模型的空间立体感。设计过程中重点考量多级齿轮传动的布局合理性，通过大小齿轮交替排布的方式，在有限的基板空间内实现大传动比的动力传递路径，每一级齿轮的啮合位置都经过干涉检查验证，确保所有齿轮在转动过程中齿面无碰撞、轴孔无错位，整体结构可直观演示定轴轮系的动力传递过程，清晰展现不同齿数齿轮配合时的转速变换逻辑，可作为机械原理教学演示模型、传动结构设计参考案例使用，帮助理解多级齿轮传动的布局方式与啮合原理。
