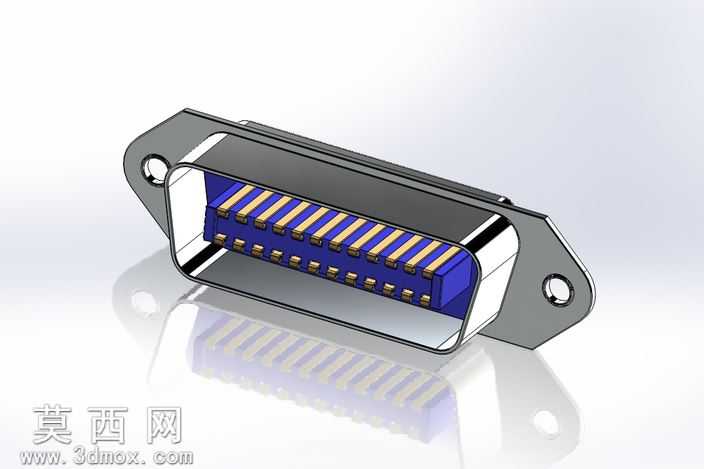

本作品为CENTRONICS24针连接器的三维参数化建模成果,建模阶段采用SolidWorks软件完成全特征构建,首先依据连接器行业通用尺寸规范绘制基准草图,精准定位24根插针的排布间距、安装法兰的固定孔位与外壳轮廓尺寸,通过拉伸、切除、阵列等基础特征命令完成主体金属外壳的成型,外壳两侧的安装耳带圆形固定孔,用于设备面板的螺丝锁紧固定,外壳边缘做了圆角过渡处理,既避免锐边划伤操作人员,也符合工业接插件的安全设计规范。插针部分采用线性阵列特征完成24根接触端子的排布,端子分为上下两排错位排列,每根端子的接触端做了镀金层的结构预留,焊接端预留了PCB板插装的引脚长度,端子与内部蓝色绝缘基座做了配合限位设计,绝缘基座通过卡槽结构与金属外壳实现过盈卡合,无需额外紧固件即可完成内部组件的固定,保证插针在反复插拔过程中不会出现移位、松脱的问题。渲染阶段采用Keyshot完成材质与光影效果调试,金属外壳赋予哑光镀镍金属材质,还原工业连接器外壳的防腐蚀金属质感,插针接触端赋予亮面黄金材质,模拟镀金接触层的导电抗氧化特性,内部绝缘基座赋予深蓝色阻燃PBT塑料材质,还原工程塑料的哑光磨砂质感,场景搭建采用纯白反光地面,添加柔和的环境漫反射光源与主辅定向光源,清晰呈现连接器的内部插针排布、外壳安装结构与各部件的配合关系,同时生成半透明反射倒影增强模型的立体感与真实感。设计过程中重点考量了连接器的插拔导向结构,外壳插口处做了内倒角导向设计,方便对接插头的快速对准插入,同时在绝缘基座与插针的配合处设计了防呆限位结构,避免反插损坏插针,整体模型所有特征均为可编辑参数化特征,可根据实际使用需求调整插针长度、外壳尺寸、安装孔位等参数,可直接用于电子设备接口选型展示、接插件结构教学演示、产品装配模拟等场景,模型的各部件配合间隙符合实际生产的公差要求,还原了真实CENTRONICS24针连接器的结构特性与外观细节。
- 上一篇:可动关节拼装红色小人造型设计
- 下一篇:多级啮合传动齿轮组结构三维设计
- 全部评论(0)
- 模板大小 3.92 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,其它,
- 软件分类 通用机械零部件
