卧式离心抽水机组结构三维设计

　　在市政给排水、农田水利灌溉、工矿企业生产供水、建筑施工临时输水等场景中，卧式离心抽水机组是应用覆盖度极高的流体输送核心设备，这类设备依靠叶轮高速旋转产生的离心力完成水体增压输送，相比立式泵组，卧式结构的重心更低，运行振动幅度更小，日常维护时无需拆卸上部管路即可完成轴承、密封件的检修更换，适配长期连续运行的工况需求。从结构设计逻辑来看，这套机组采用动力端与泵体直联共架的集成化设计思路，驱动部分采用封闭式笼型异步电机，电机外壳设置轴向排布的散热筋，在运行过程中可通过转子自带的风叶完成自扇冷却，无需额外配置独立冷却回路，降低整机配套复杂度；电机与泵体之间通过刚性联轴器完成扭矩传递，联轴器位置预留了足够的拆装空间，

　　方便后期对中调整与易损件更换。泵体部分采用单级单吸悬臂式结构，进水口沿轴向水平设置，出水口沿垂直方向向上布置，这种流道设计可以让水体在进入叶轮后获得稳定的轴向转径向的流向变化，减少流道内的紊流损失，提升泵组运行效率；泵壳采用蜗壳式扩压结构，可将叶轮甩出的高速水体的动能逐步转化为压力能，降低流体输送过程中的水头损失。整套机组共用一体式槽钢焊接底座，底座上预留了电机安装调节槽与泵体定位止口，安装时可通过调节槽位置调整电机与泵轴的同轴度，避免运行过程中出现偏磨、振动超标的问题；底座底部设置了地脚螺栓安装孔，可直接固定在混凝土基础上，基础尺寸需匹配底座的安装边界，预留足够的检修操作空间，通常在泵组进水侧、出水侧、电机端分别预留不小于0.8米的操作空间，方便日常巡检与维护作业。从安装边界尺寸来看，机组整体长度方向覆盖电机尾端到泵体进水口法兰的全部尺寸，宽度方向以底座两侧槽钢外沿为最大边界，高度方向从底座安装底面到电机接线盒顶部为最高尺寸，选型配套时需根据现场安装空间核对这些边界参数，避免出现安装干涉问题。在实际应用中，这类抽水机组可适配清水或物理化学性质与水接近的介质输送，介质温度通常不超过80摄氏度，广泛应用于水厂取水、管网增压、农田排灌、循环水系统补水等场景；设计过程中对泵体与电机的同轴度做了严格的公差约束，装配时需保证两轴的径向跳动误差不超过0.1毫米，端面间隙偏差控制在允许范围内，避免运行过程中出现轴承过热、密封泄漏的问题。

　　泵体的密封结构采用填料密封或机械密封可选的设计，可根据输送介质的洁净度与泄漏控制要求灵活选配，填料密封结构成本更低，维护更换方便，适合对泄漏要求不高的开式输水场景；机械密封的泄漏量更小，运行寿命更长，适合对环境整洁度要求较高的厂区室内安装场景。在流道设计上，叶轮采用闭式叶轮结构，叶片为后弯式设计，这种叶片形状可以让泵组在高效工作区间内运行更稳定，轴功率随流量变化的曲线更平缓，避免电机出现过载问题；叶轮做了静平衡与动平衡校正，平衡精度等级达到G6.3级以上，保证高速旋转时的振动值控制在标准允许范围内。整套机组的管路接口均采用标准法兰连接，法兰尺寸匹配对应公称压力的管路标准，现场安装时可直接与同规格的输水管道对接，

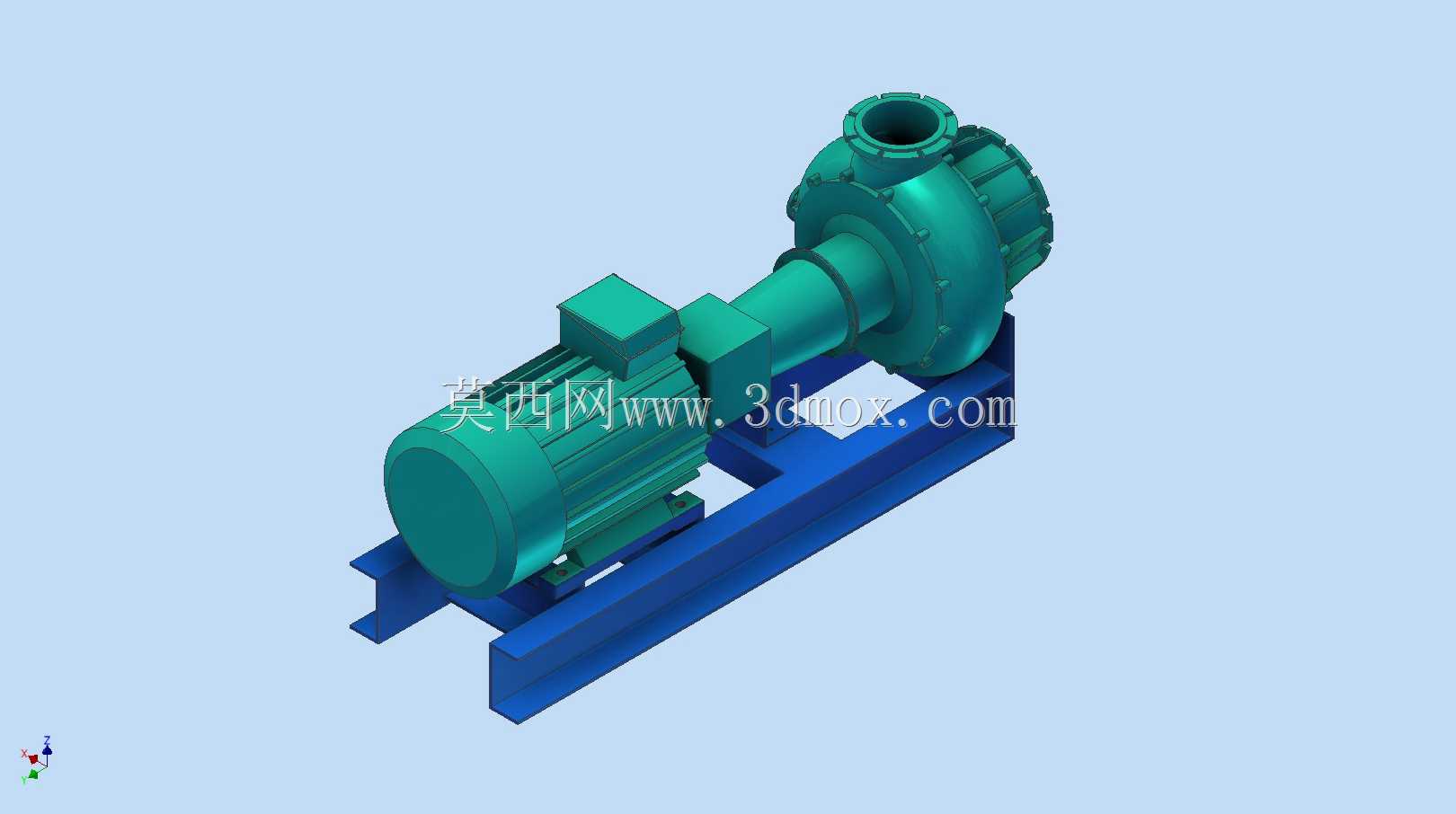

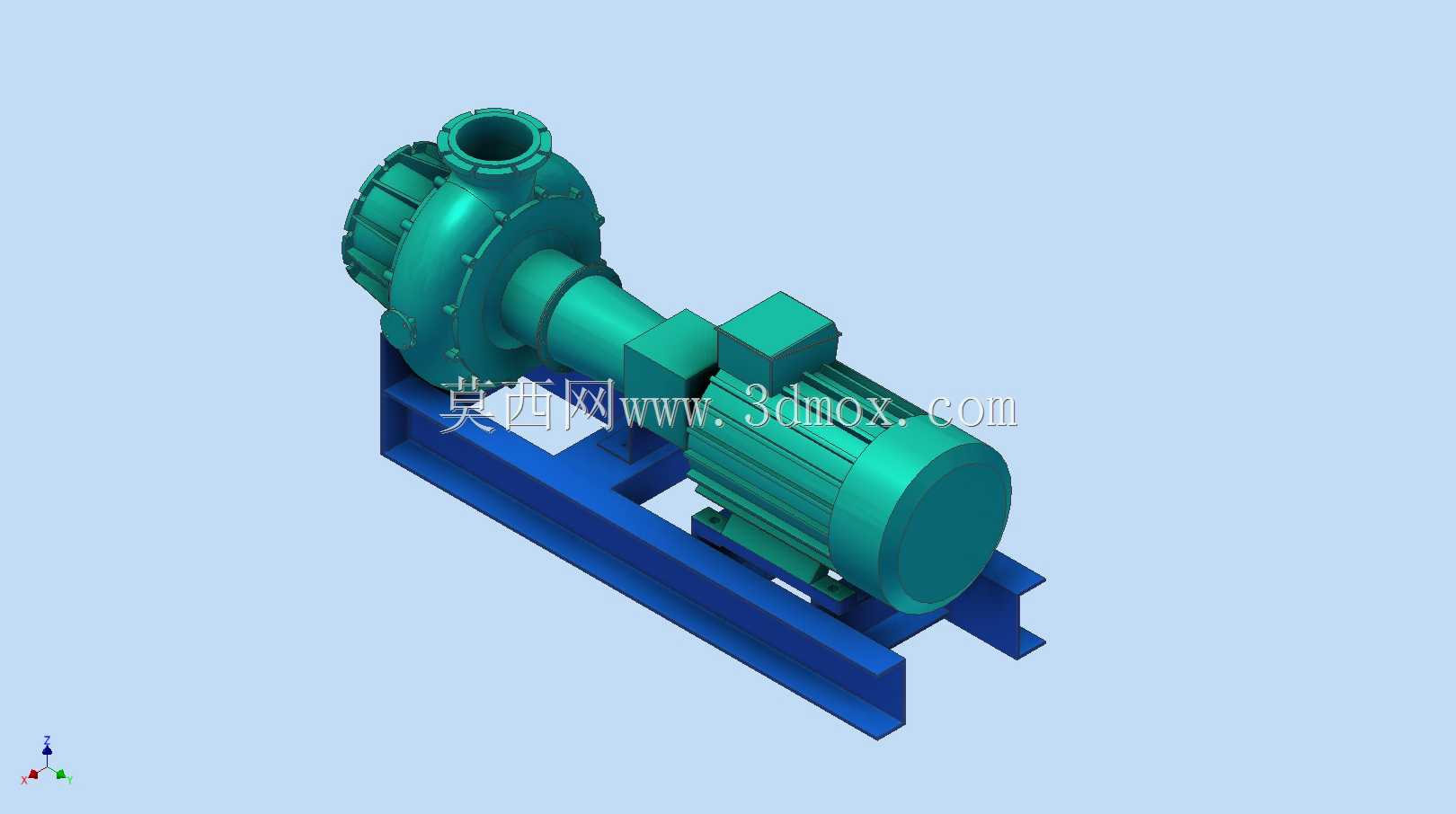

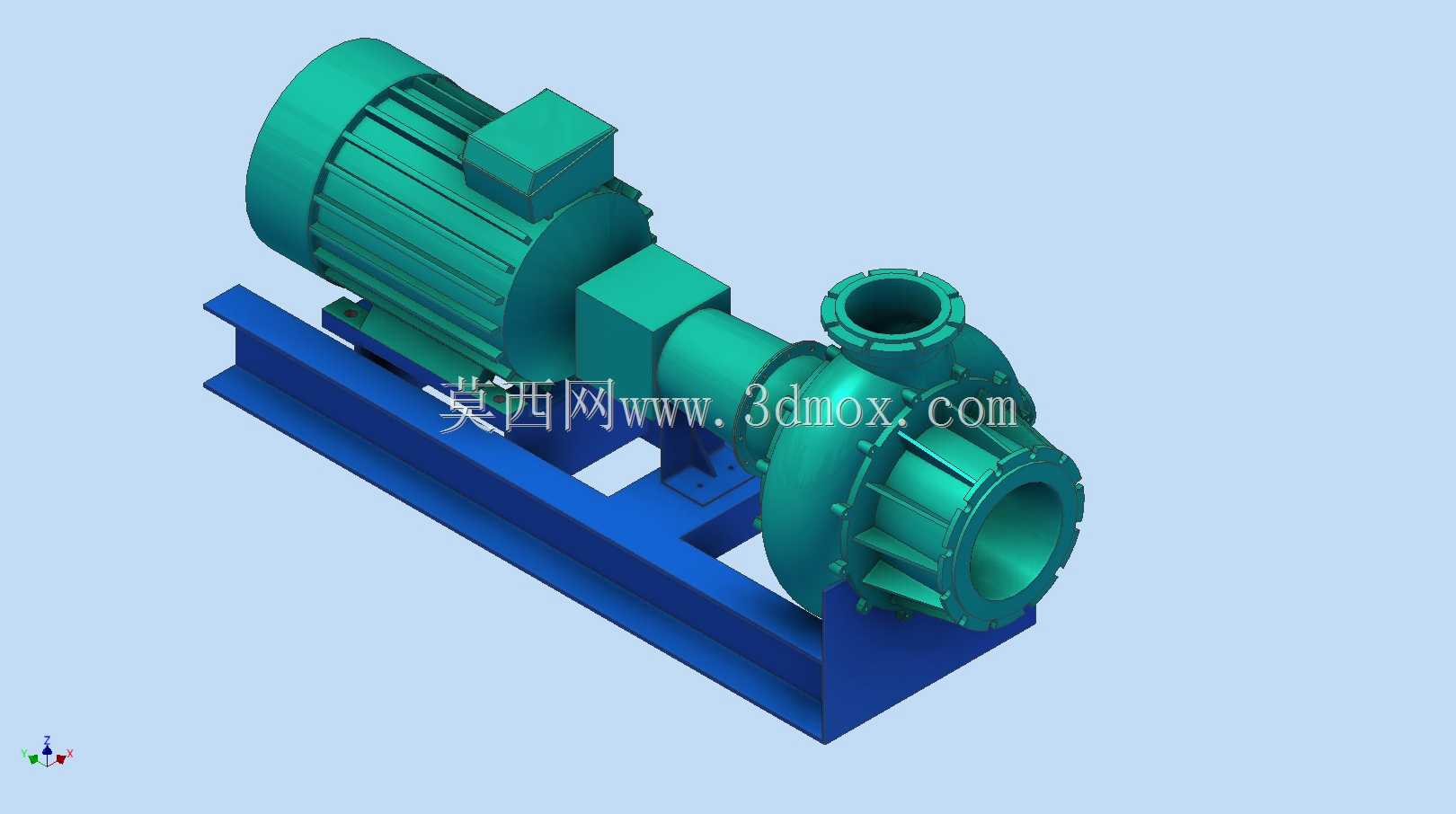

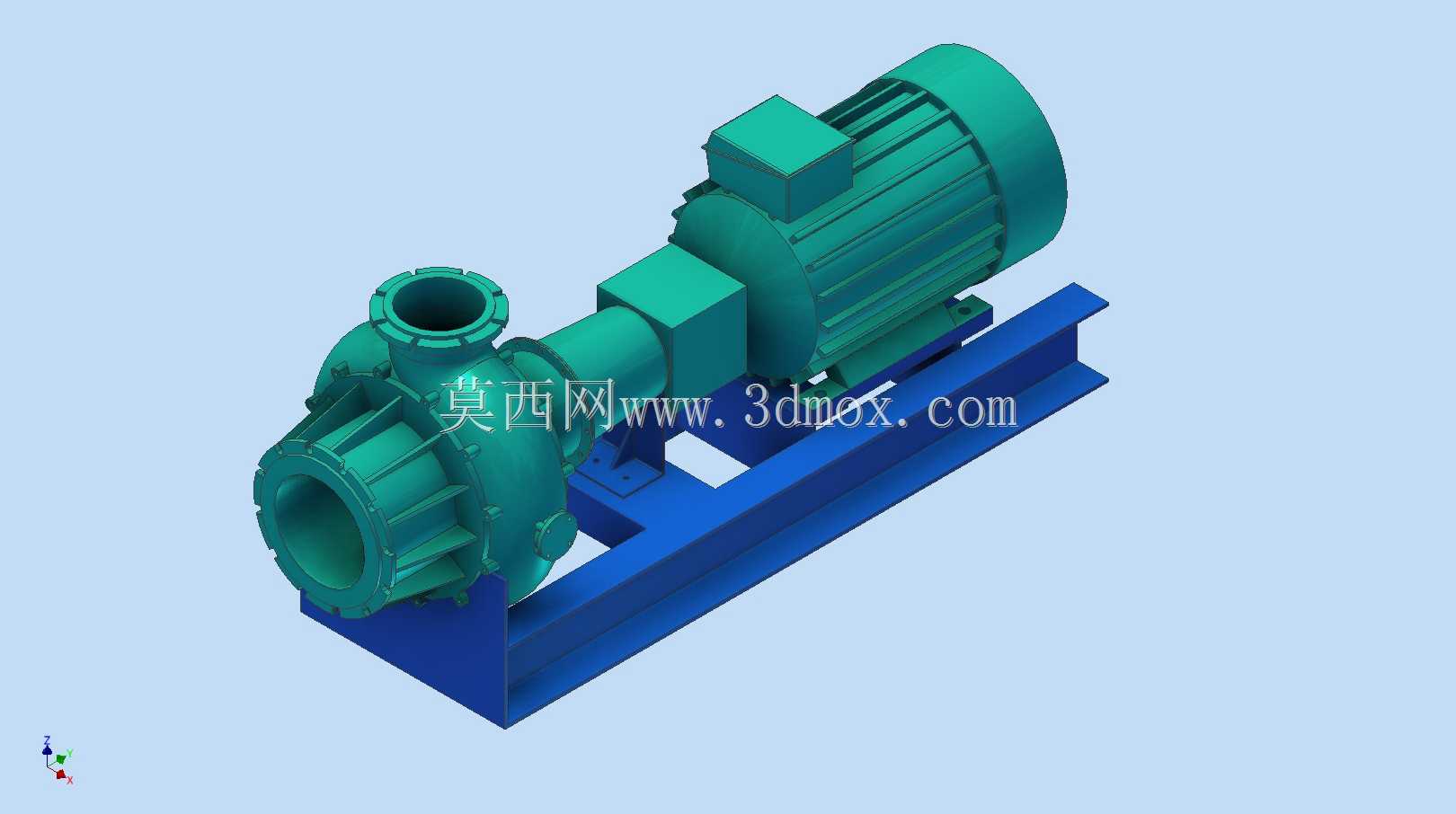

　　无需额外加工过渡连接件；进出水管路需设置独立的支撑结构，避免管路重量直接作用在泵体法兰上，造成泵壳变形或密封面泄漏。在日常运行维护层面，这套结构的设计充分考虑了现场运维的便利性，轴承座位置预留了注油孔，可在不停机的状态下完成润滑脂补充，泵体底部设置了放水螺塞，冬季停机时可排空泵壳内的存水，避免冻裂泵体；电机接线盒位置设置在电机侧面，接线操作空间充足，可快速完成电源接线与转向核对。从结构建模的角度来看，这套模型完整还原了机组的所有装配关系，包括电机散热筋、泵体蜗壳轮廓、联轴器护罩、底座安装槽、法兰螺栓孔等细节特征，可直接用于泵组安装布局模拟、管路干涉检查、运维培训演示等场景，建模过程中对各个配合面的公差做了合理预留，装配约束完全符合实际机械装配逻辑，不存在干涉错位的问题，可直接生成工程图纸用于生产参考或安装指导。
