双列滚珠活动轴承环结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:493175
  • 双列滚珠活动轴承环结构设计
  • 双列滚珠活动轴承环结构设计

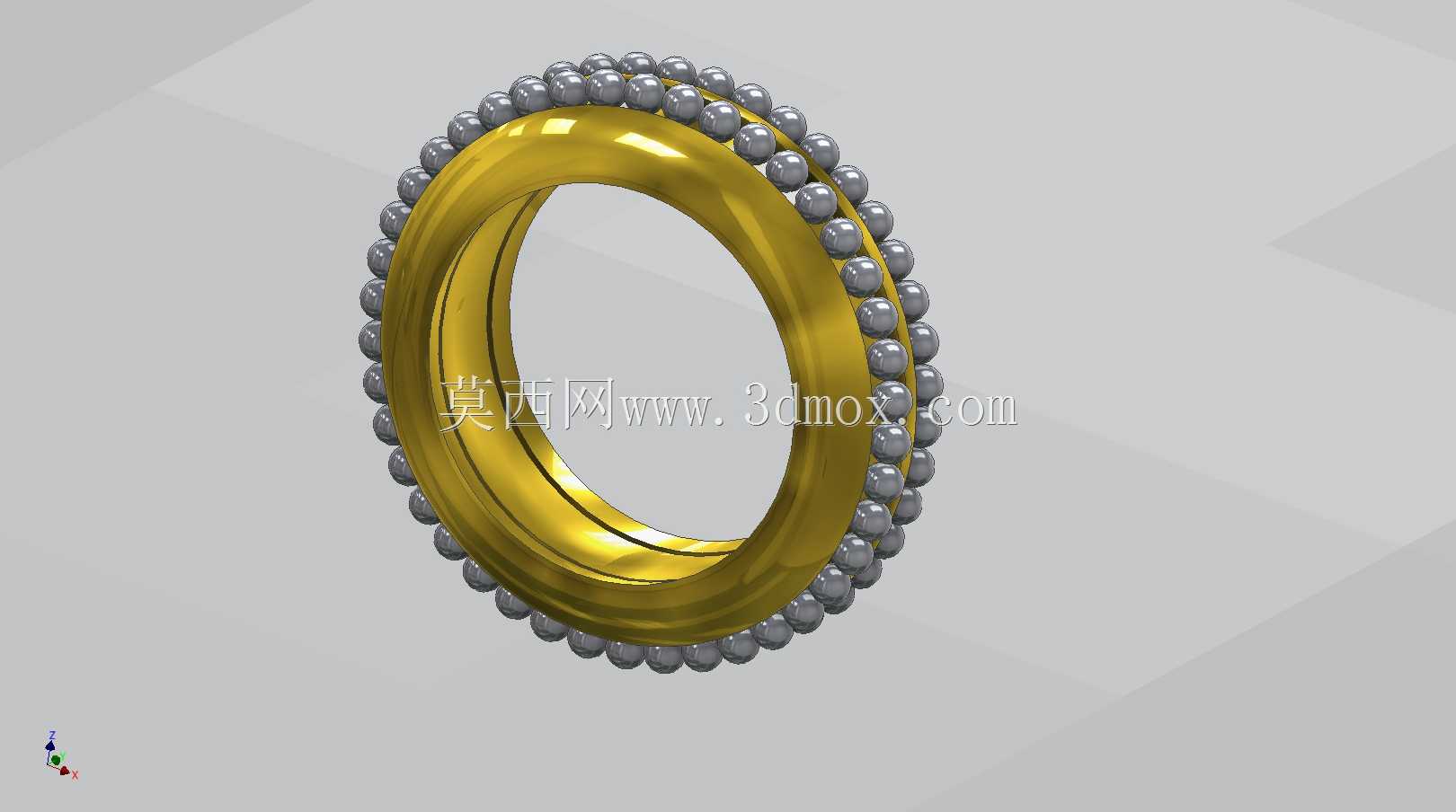

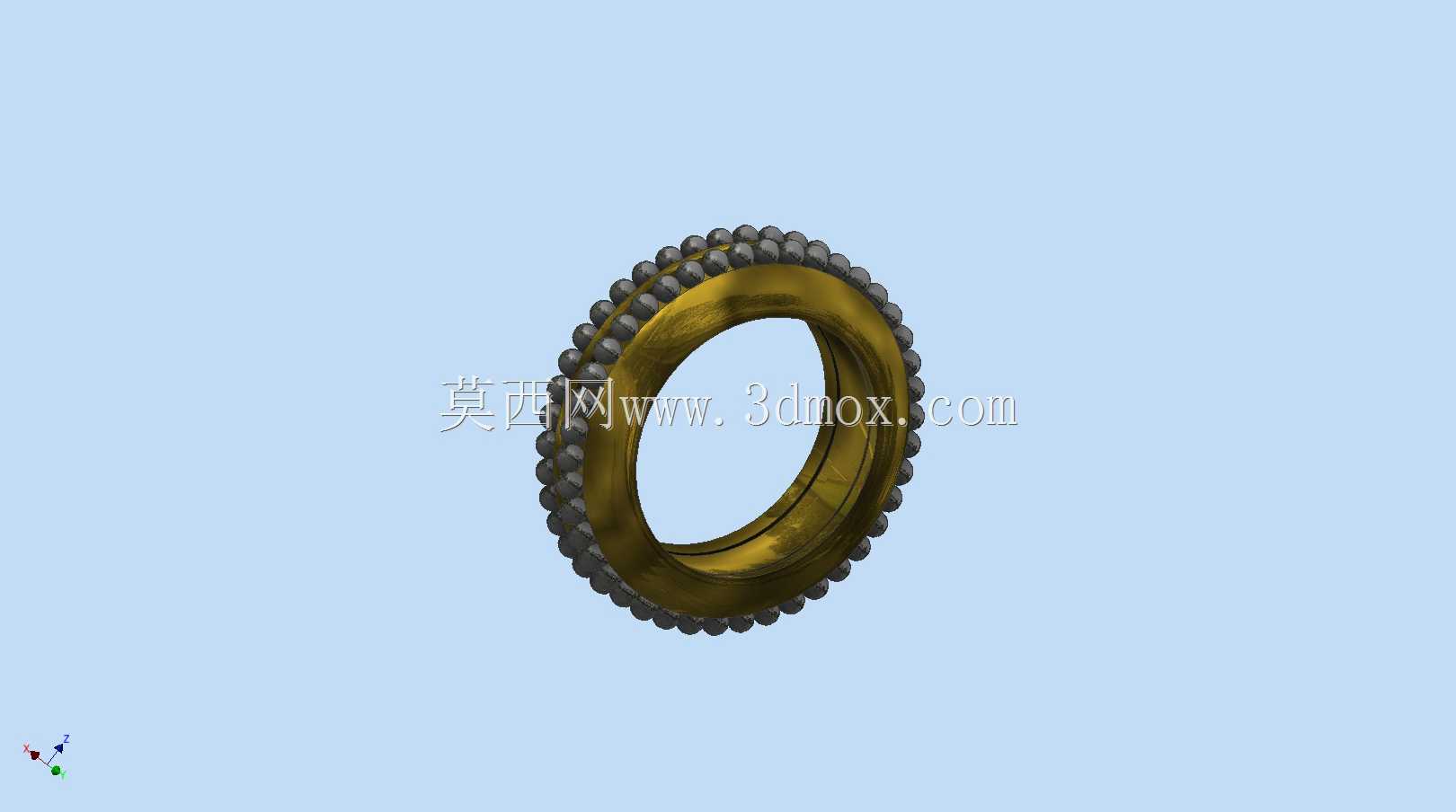

  在各类需要低摩擦回转支承的工业场景中,这类双列滚珠结构的活动轴承环是支撑旋转轴系、降低运动阻力的核心基础零件,常见于中小型减速机输出端、轻工机械回转工位、输送线从动辊组、小型回转工作台等对径向承载有一定要求、同时需要补偿少量轴向窜动的装配位置。不同于常规深沟球轴承的内外圈固定配合设计,这款活动轴承环的结构做了针对性优化,两列钢球沿环向均匀排布在保持架兜孔内,滚道采用圆弧曲率匹配设计,接触角控制在合理区间,既可以承受稳定的径向载荷,也能承载双向的小幅轴向载荷,适配轴系运行过程中因加工误差、热变形带来的微小偏摆,避免出现卡滞、磨损加剧的问题。从实际装配的边界条件来看,轴承环的内外径配合面预留了符合公差配合要求的安装余量,

  端面设计有均匀的倒角结构,方便压装过程中顺利进入轴承座孔与轴颈位置,不会出现锐边刮伤配合面、破坏装配精度的问题;滚道表面的粗糙度设计要求匹配钢球的精度等级,保证滚动接触过程中摩擦系数稳定,长期运行下磨损量控制在允许范围内。设计过程中首先要明确应用场景的载荷谱,根据额定动载荷、静载荷的计算结果确定钢球的直径与排布数量,两列钢球的轴向间距经过反复校核,既保证足够的承载能力,也控制轴承环的整体轴向尺寸,避免占用过多的装配空间;保持架采用分体式兜孔结构,兜孔间隙经过合理设计,既可以对钢球形成有效约束,避免运行过程中钢球出现脱落、错位,也不会因为间隙过小导致钢球转动卡滞,影响回转灵活性。不同于重载推力轴承的大接触角设计,

  这款轴承环的滚道曲率中心偏移量控制在较小范围,回转过程中钢球的自旋滑动占比更低,发热更小,适合中低转速、连续运行的工况,在食品包装机械的回转输瓶工位、纺织机械的导辊支撑位置、小型自动化设备的旋转台结构中都能适配。实际选型过程中需要注意,这类活动轴承环的安装配合公差需要根据载荷性质调整,当承受循环载荷时,内圈与轴的配合选用过渡配合,外圈与轴承座的配合选用间隙较小的间隙配合,方便拆装维护的同时保证回转精度;如果是承受定向载荷的工况,可以适当调整配合松紧度,避免套圈出现蠕变磨损。钢球的排布沿环向完全均匀,两列钢球的周向位置错开半个节距,避免运行过程中出现同频振动,降低运转噪音,这一设计细节在对噪音控制有要求的民用轻工设备中尤为重要。

  轴承环的整体截面轮廓经过优化,去除了不必要的冗余材料,在保证结构刚度、满足滚道接触强度要求的前提下,尽可能降低自身重量,减少回转过程中的惯性力矩,适配频繁启停的回转工况。从建模逻辑来看,首先绘制轴承环的截面轮廓,通过回转命令生成基础环体,之后根据钢球中心圆直径建立钢球的阵列特征,再通过布尔运算切除出匹配的滚道曲面,保证滚道与钢球的接触面积符合赫兹应力计算要求,避免接触应力过大导致早期点蚀失效;保持架的兜孔位置与钢球一一对应,兜孔深度设计为钢球直径的三分之一左右,既保证约束效果,也不会在装配过程中出现干涉。在实际设备维护中,这类轴承环的润滑通道可以根据使用场景设计,低速工况下可以采用脂润滑,通过端面预留的注油孔定期补充润滑脂,高速工况下可以适配油润滑结构,保证滚道与钢球接触位置始终有均匀的油膜,降低磨损速率。需要注意的是,这类双列滚珠活动轴承环不适合承受过大的倾覆力矩,如果应用场景存在较大的倾覆载荷,需要额外搭配推力支承结构,避免钢球与滚道边缘出现应力集中,导致零件提前失效。
