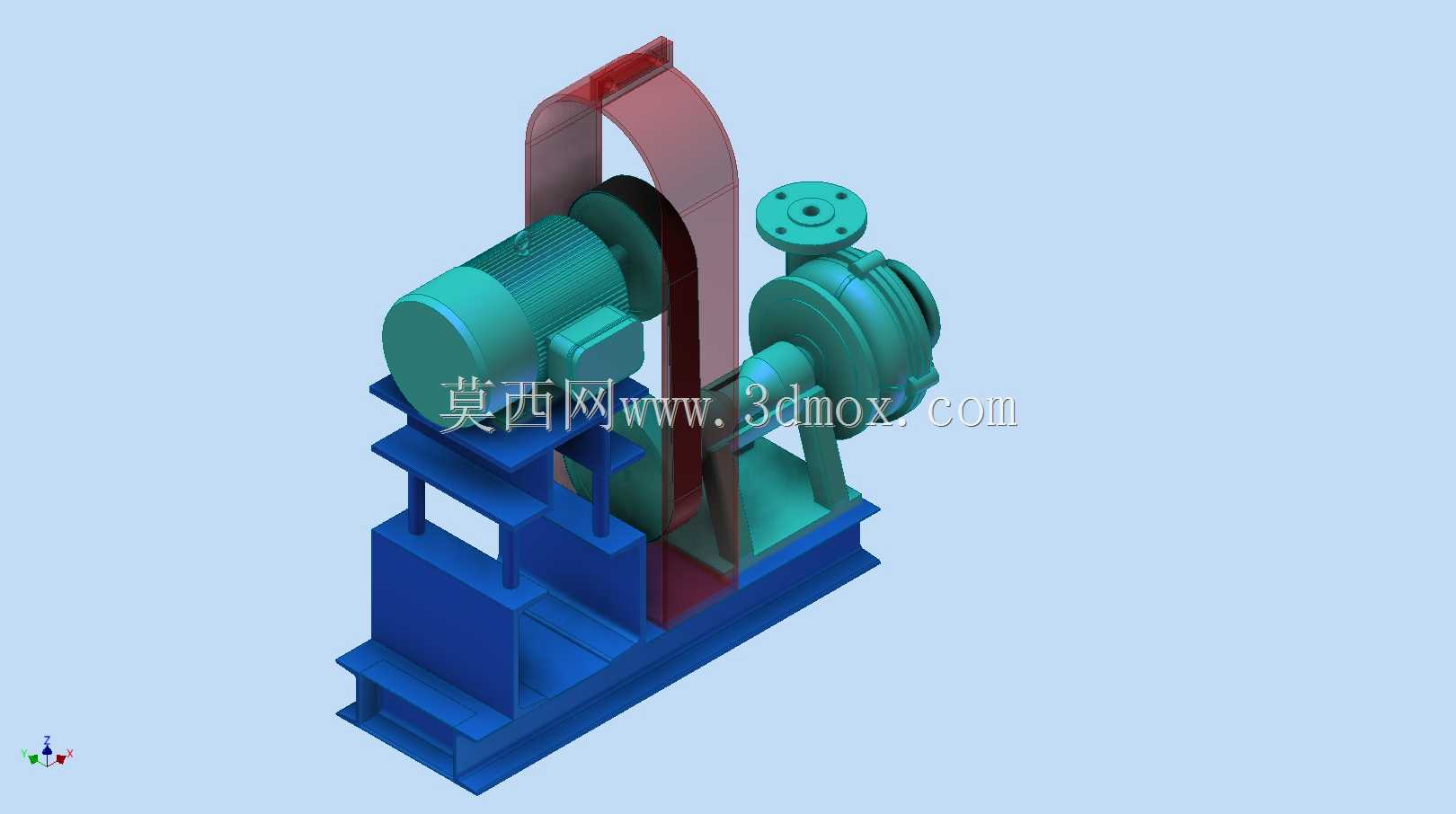

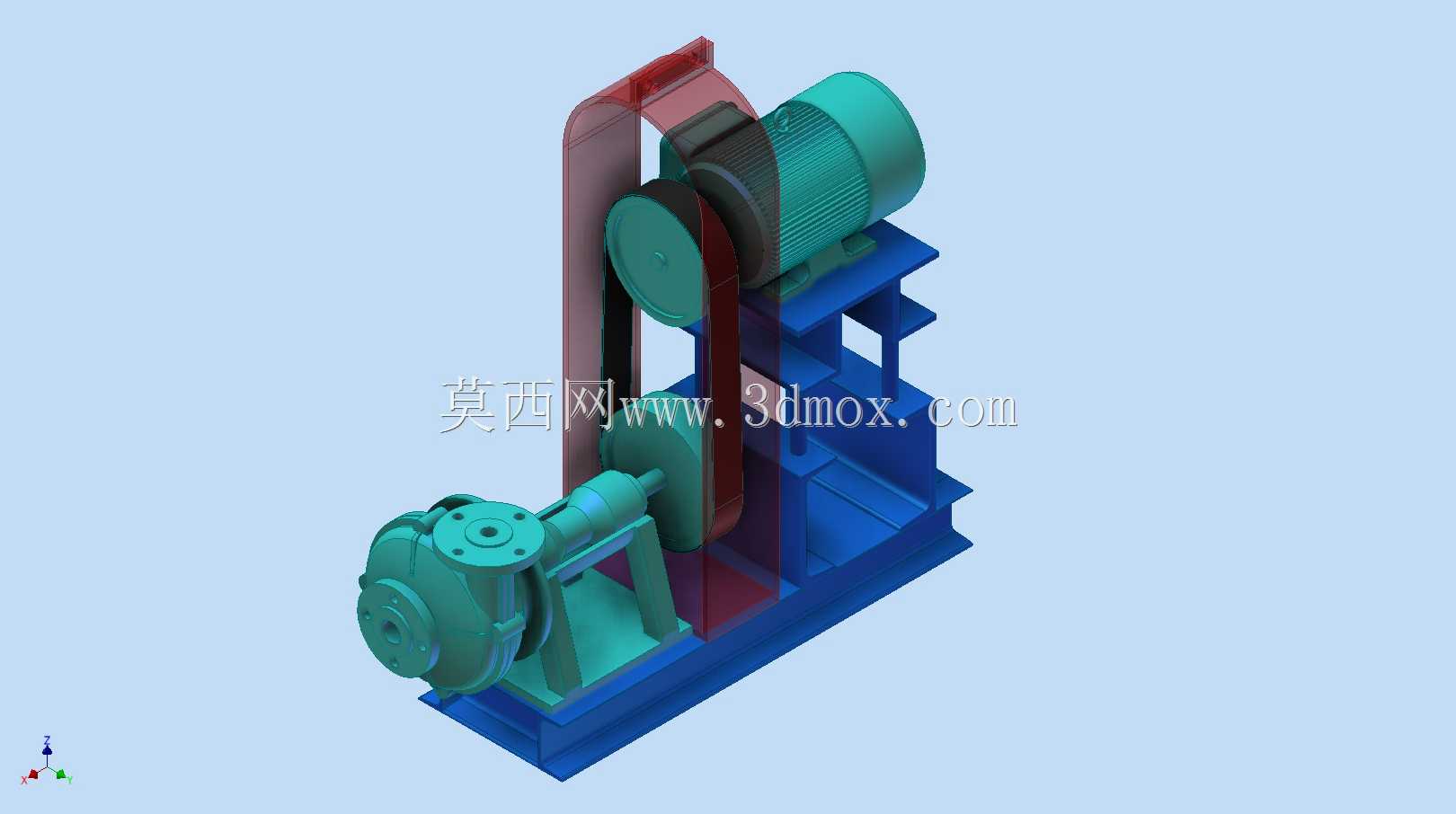

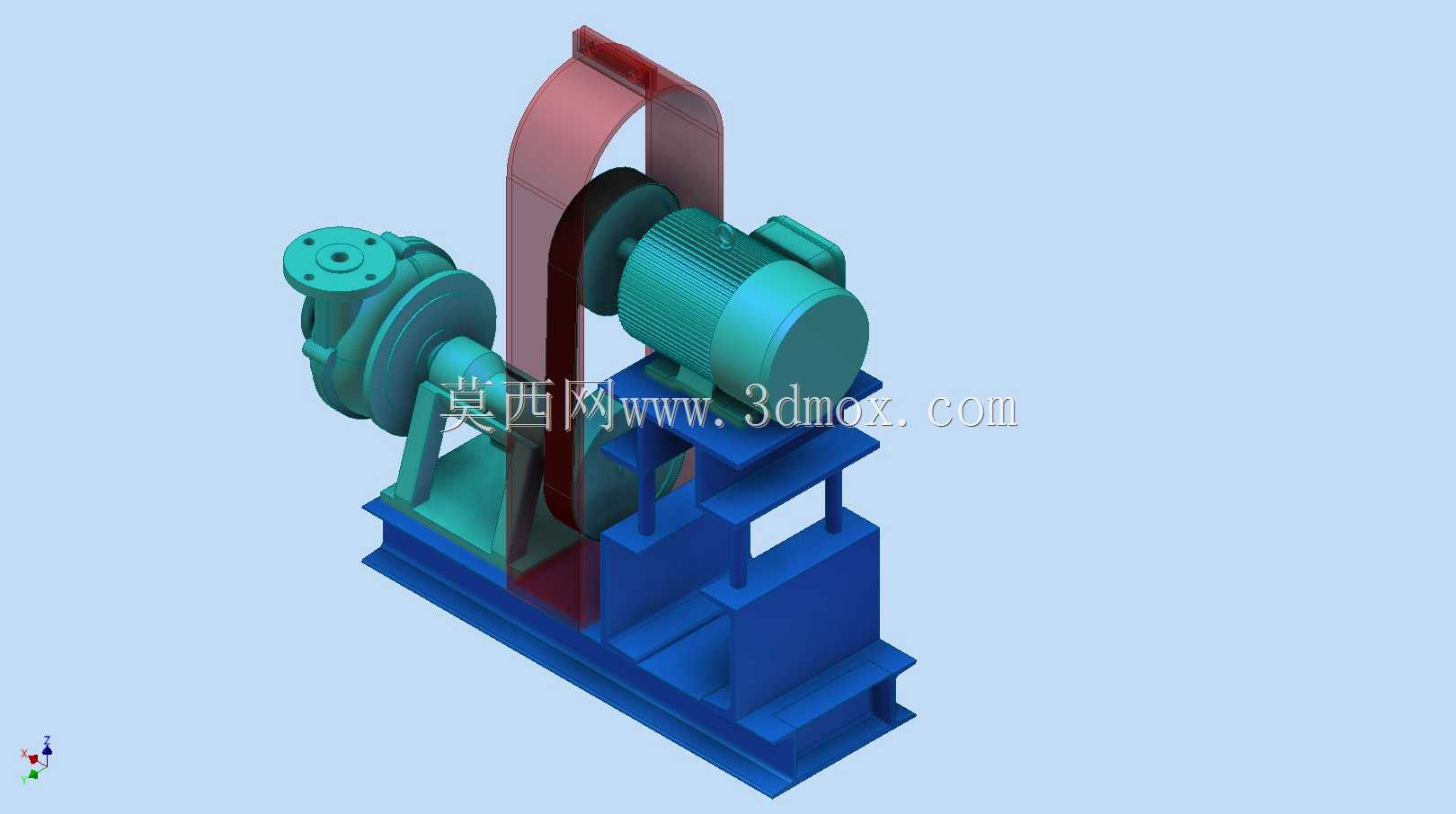

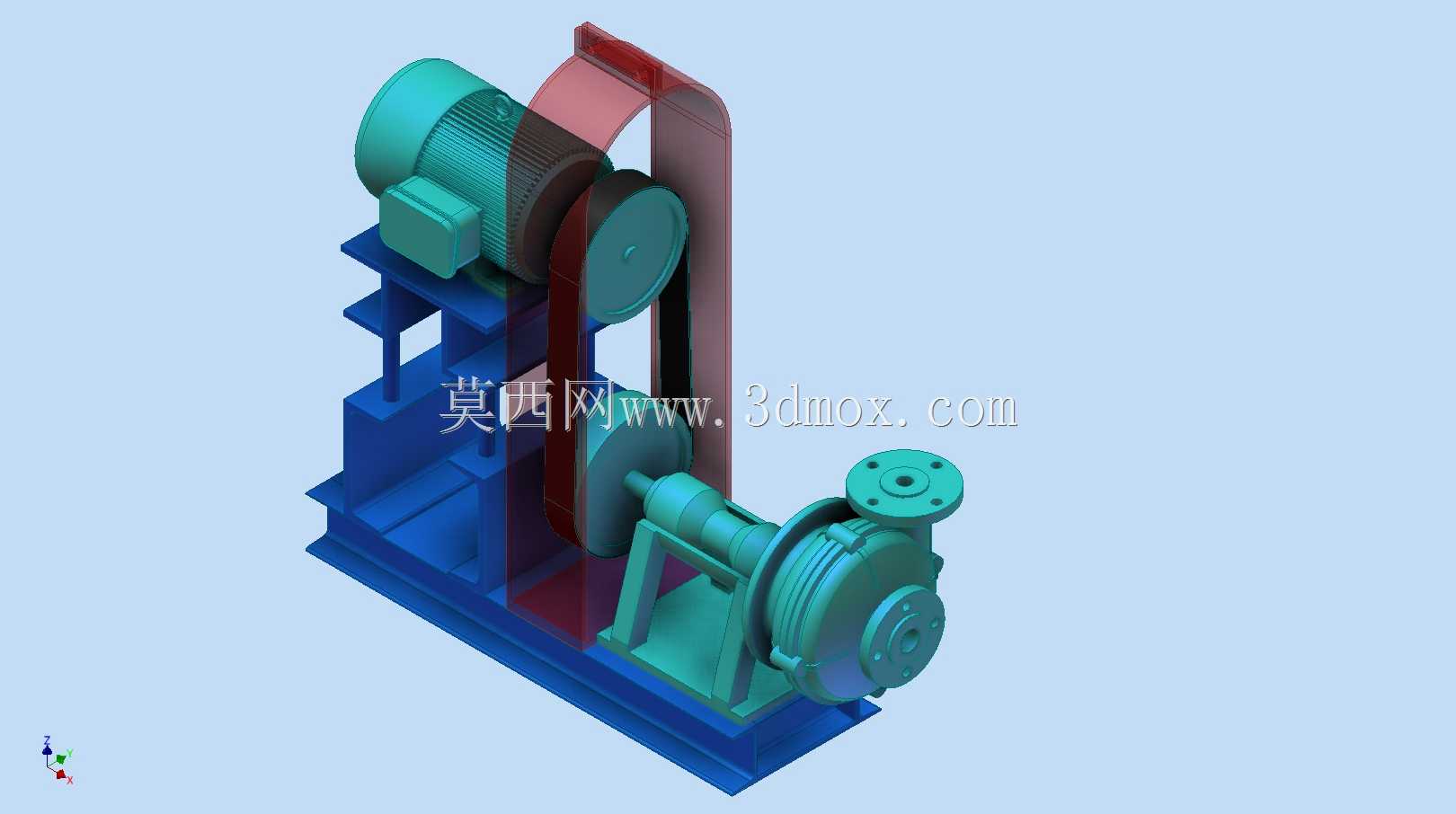

沃曼AH型渣浆泵带传动整体结构

　　在矿山选矿、冶金浆料输送、煤炭洗选、河道疏浚这类涉及固液两相介质输送的工况场景里，渣浆泵是核心的流体输送设备，不同于普通清水泵的过流设计，这类泵需要持续耐受磨蚀性颗粒的冲刷，同时兼顾传动系统的运行稳定性，本次呈现的沃曼AH系列泵组采用皮带传动的布局形式，整体结构包含泵头总成、传动皮带护罩、驱动电机、共用安装底座四个核心部分。从实际工程应用的角度看，带传动的布局选择有明确的工况适配性：当现场工况需要调整泵的运行转速、匹配不同扬程流量需求时，无需更换电机或泵体，仅通过更换不同直径的皮带轮就能实现速比调整，同时皮带传动本身具备过载缓冲能力，当泵腔进入超径异物导致瞬间负载陡增时，皮带可通过打滑卸除部分冲击载荷，

　　避免电机堵转烧毁或者泵轴过载断裂，这一点在来料稳定性较差的选矿厂、洗煤厂场景里实用性很强。泵头部分采用经典的卧式悬臂结构，过流部件的壳体为中分结构？不对，看模型的泵体是侧进上出？不，模型里的泵进口沿轴向水平布置，出口垂直向上，这种流道布局可以让进入泵腔的含颗粒浆料在叶轮离心作用下平滑过渡到蜗壳流道，减少颗粒在泵腔底部的沉积，尤其是输送浓度较高的矿浆时，垂直向上的出口可以避免停机后浆料回流沉积在泵腔低位造成下次启动负载过大。传动部分的皮带护罩做了半包围的结构设计，既覆盖了皮带传动的外露旋转部件，满足工业现场的安全防护要求，又预留了足够的散热空间，避免皮带长时间运行过热老化；护罩的安装支架直接固定在共用底座上，

　　不需要额外做现场的防护支架基础，减少现场安装的工作量。共用底座采用型钢焊接的框架结构，电机安装位和泵头安装位都预留了调整长孔，安装时可以通过调整螺栓张紧三角带，不需要额外撬动电机或者泵体，找正效率更高；底座的整体高度经过匹配，泵轴和电机轴的中心高差值刚好匹配选定规格的皮带轮包角要求，保证皮带和轮槽的接触面积足够，减少传动打滑的概率。从安装边界来看，整个泵组的安装平面需要保持水平，底座的四个地脚螺栓孔位间距对应常规工业泵的基础预留尺寸，现场安装时不需要额外做基础改造；泵的进出口法兰尺寸匹配同规格AH泵的通用法兰标准，可以直接对接现场的工艺管道，不需要单独制作过渡法兰。设计层面上，这个模型没有做过多的零件细节刻画，重点还原了整个泵组的整体布局、各部件的相对位置关系、安装接口的位置尺寸，对于做厂区工艺布置、泵组选型方案比对、现场安装空间校核的设计人员来说，这种整体布局模型的实用性远高于带全部零件细节的装配模型——在方案设计阶段，设计人员最需要的是设备的整体外轮廓尺寸、安装接口位置、检修操作空间预留尺寸，而不是每个螺栓的具体规格。从实际运维的角度看，这种带传动布局的渣浆泵，日常维护只需要定期检查皮带的张紧度、磨损情况，更换皮带时不需要拆解泵体或者移动电机的主定位，只需要松掉电机的固定螺栓，将电机向泵侧推移就能取下旧皮带，运维操作的空间预留也在模型的整体轮廓里有所体现：电机侧和皮带护罩侧都预留了足够的操作空间，

　　现场布置时不需要额外预留过大的检修通道。另外，泵的轴承座部分和泵头的连接采用直连悬臂结构，轴封位置预留了足够的拆装空间，后续更换轴封、调整叶轮间隙的时候，不需要拆解进出口管道就能完成操作，这也是AH系列渣浆泵在工业场景里长期被广泛应用的设计优势之一。在输送磨蚀性浆料的工况下，这种泵的过流部件可以根据输送介质的磨蚀性强弱选择不同材质的备件，整体安装尺寸保持统一，备件更换时不需要调整泵组的整体安装位置，减少停机维护的时间。整个泵组的重心落在共用底座的中心区域，安装后运行稳定性更好，高速运行时的振动幅度更小，不需要额外做减震基础就能满足多数工业现场的运行要求，对于中小型规模的浆料输送工位来说，这种集成式的泵组结构可以大幅减少现场安装的施工周期，降低安装调试的难度。
