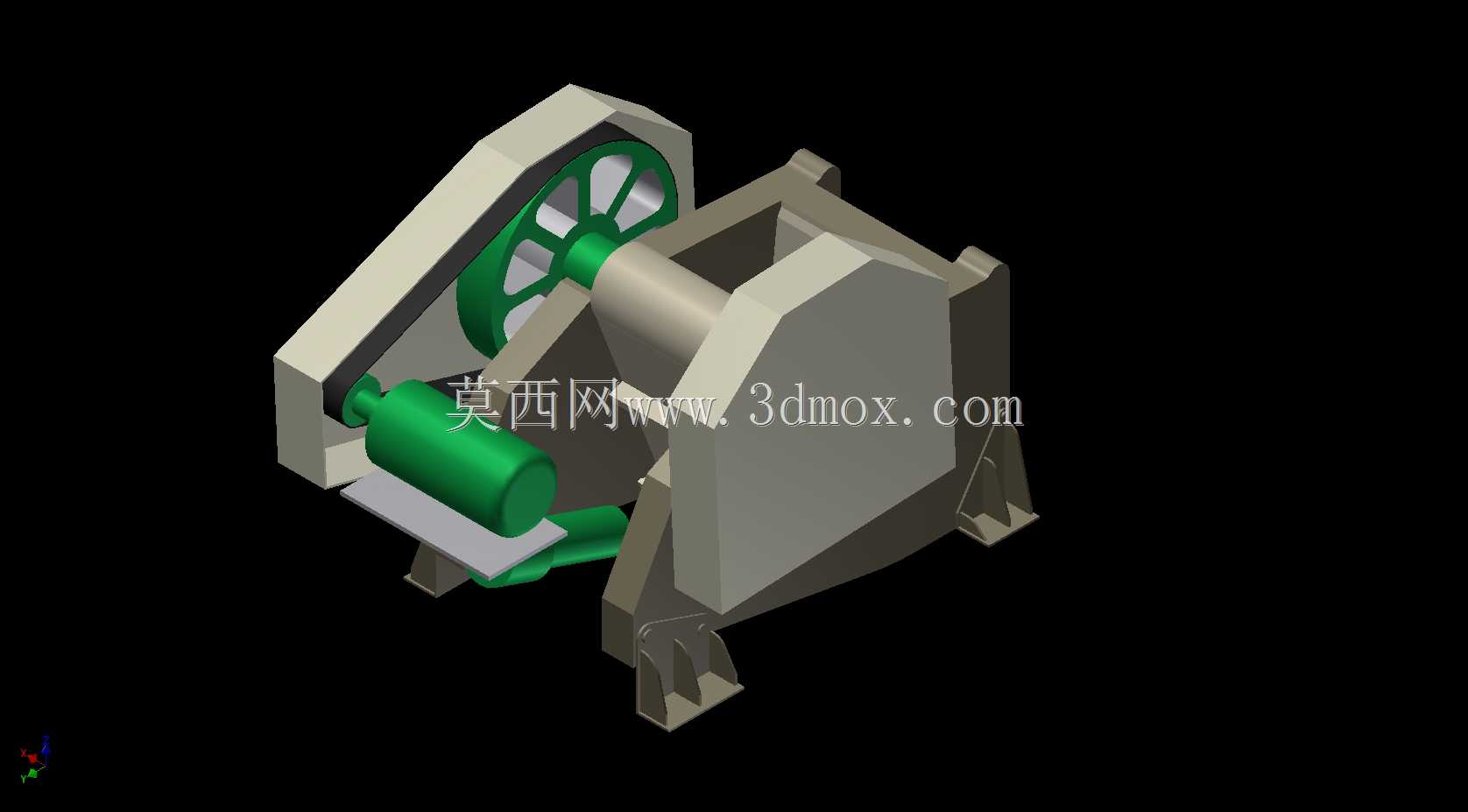

C140颚式破碎设备三维结构设计

　　在矿山开采、砂石骨料生产、建筑固废资源化处理、冶金矿料预处理这些场景里，粗碎环节的核心设备始终绕不开颚式破碎机，这次呈现的C140规格颚破结构，完全围绕现场实际作业的安装、运维、作业效率需求做的三维结构还原。先从安装边界说起，这类大规格颚破的整机安装基准要匹配现场混凝土基础的预埋螺栓孔位，机架的地脚支撑面做了加厚筋板布局，避免长时间重载破碎时机架产生形变，进料口的宽度和纵深匹配常规1米级粒径的原矿进料需求，不会出现大块物料卡滞在进料口的情况，侧护板的安装槽预留了足够的磨损更换余量，不需要拆解主机主体结构就能完成易损件更换。从功能特性上看，动颚组件的运动轨迹做了优化，偏心轴带动动颚做复摆运动时，上部行程大适合挤压破碎大块硬岩，

　　下部行程收窄能更好控制出料粒度，肘板作为过载保护结构，在不可破碎物进入破碎腔时能先行断裂，避免核心的偏心轴、动颚本体出现不可逆损坏，飞轮的配重做了精准的动平衡校准，运转时不会出现异常振动，皮带轮的槽型匹配常规Y系列电机的安装尺寸，不需要额外定制传动部件就能完成现场动力匹配。设计思路上完全摒弃了早期颚破的冗余结构，机架采用分段焊接后整体退火消除应力的结构逻辑，三维建模阶段就把所有装配干涉点做了排查，比如动颚和侧护板的间隙、肘板和调整座的配合面、拉紧弹簧的伸缩行程都做了参数化约束，调整排料口大小的楔块结构预留了足够的调节行程，能根据不同出料粒度需求快速调整，不需要更换额外的垫片组件。现场作业时，这类设备通常作为粗碎段的首破设备，

　　后方衔接振动给料机和后续中细碎设备，所以整机的出料端高度匹配常规皮带输送机的接料高度，不需要额外做非标溜槽改造，轴承座采用分体式设计，后期更换轴承时不需要完全拆解动颚组件，能大幅缩短现场运维的停机时间，润滑管路的布局沿着机架筋板内侧走线，避免作业时飞石砸坏润滑油管，所有的紧固件都做了防松结构设计，在长时间连续破碎作业的振动工况下不会出现螺栓松动脱落的问题。从结构细节看，动颚的齿板采用纵向齿形布局，和定颚齿板形成交错挤压的破碎面，对高硬度的花岗岩、玄武岩、铁矿石都有足够的破碎能力，齿板的安装采用楔块压紧结构，更换时只需要敲击楔块就能完成拆卸，比传统的螺栓固定结构更适合现场粉尘大、螺栓容易锈死的工况，飞轮的外侧加装了安全防护罩的安装位，

　　符合现场作业的安全规范要求，电机安装座预留了张紧调节的长孔，三角皮带磨损松弛后能快速调整电机位置张紧皮带，不需要额外加装张紧轮结构。整个三维结构完全还原了实际设备的装配关系，每一个部件的配合公差都参考了实际加工的工艺要求，比如偏心轴和轴承的配合采用过盈配合的公差带，轴承座和机架的配合采用过渡配合定位，所有的焊接位置都做了焊后加工的余量预留，不会出现焊接变形后部件无法装配的问题，对于做破碎设备选型、生产线布局设计、设备结构改进的从业者来说，这个结构模型能直接作为方案设计的参考基准，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期，也能通过三维结构直接模拟设备的运动轨迹，验证不同工况下的部件干涉情况，提前规避设计阶段的结构缺陷。
