皮带传动式沃曼离心泵结构设计

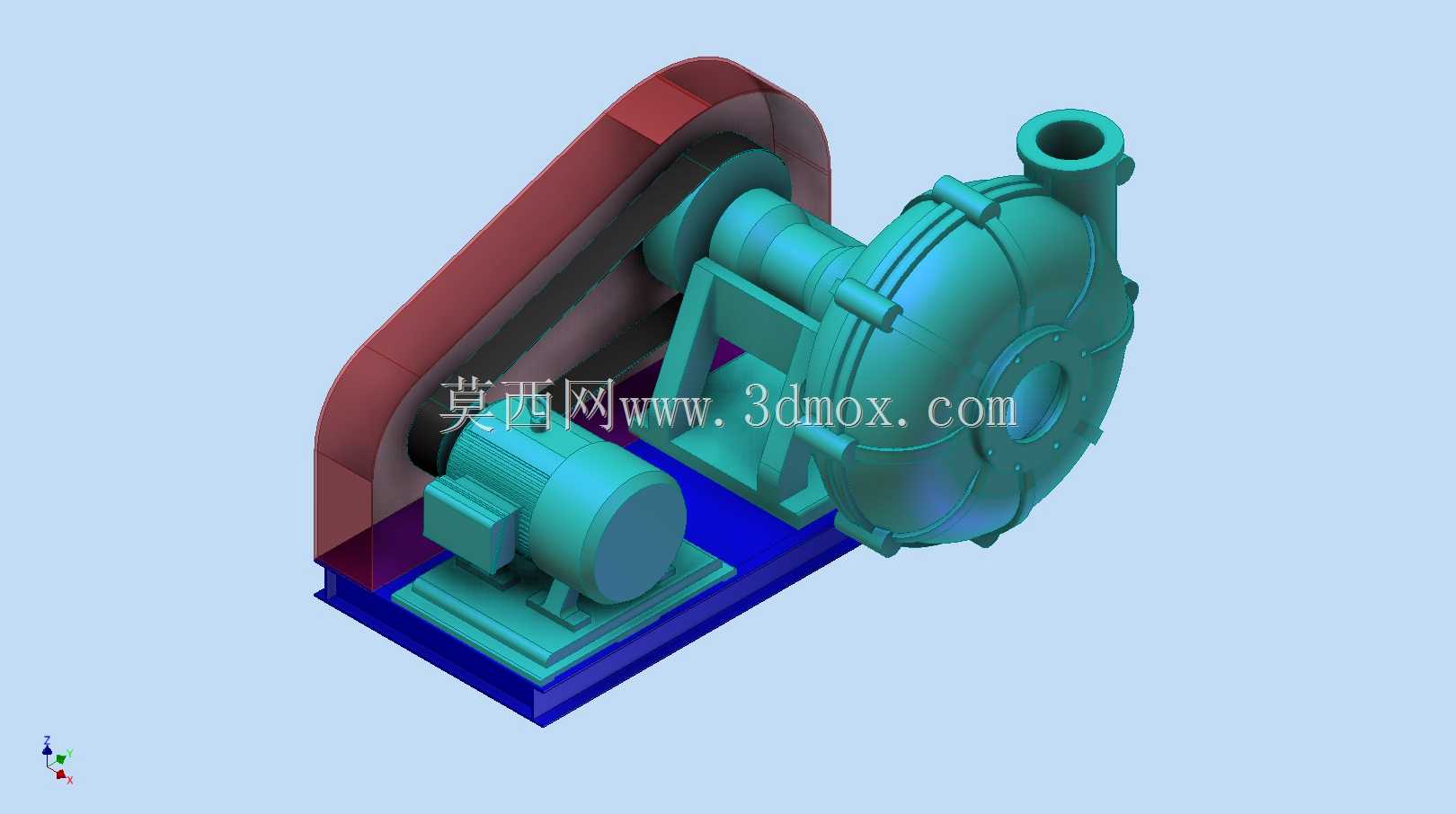

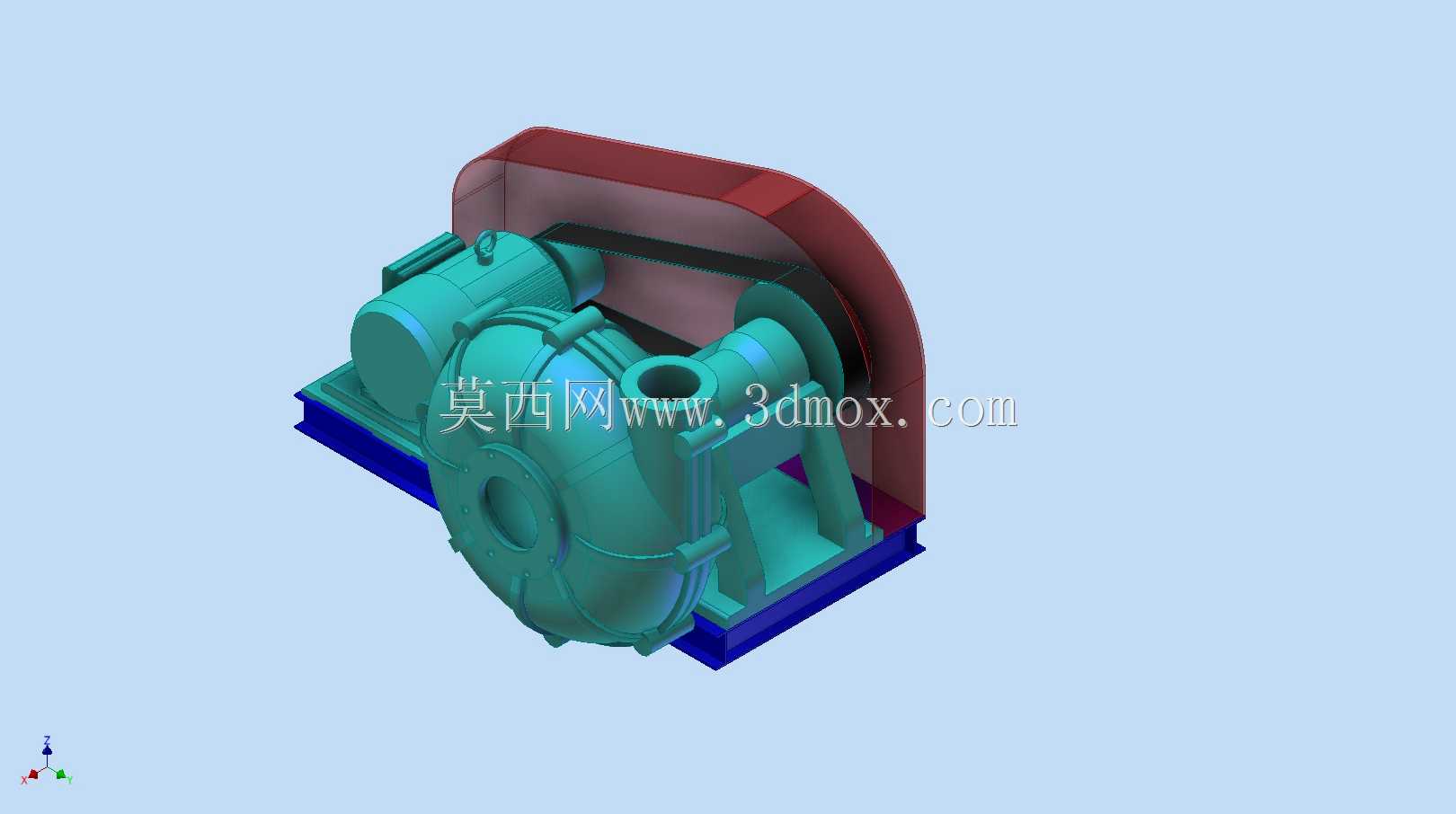

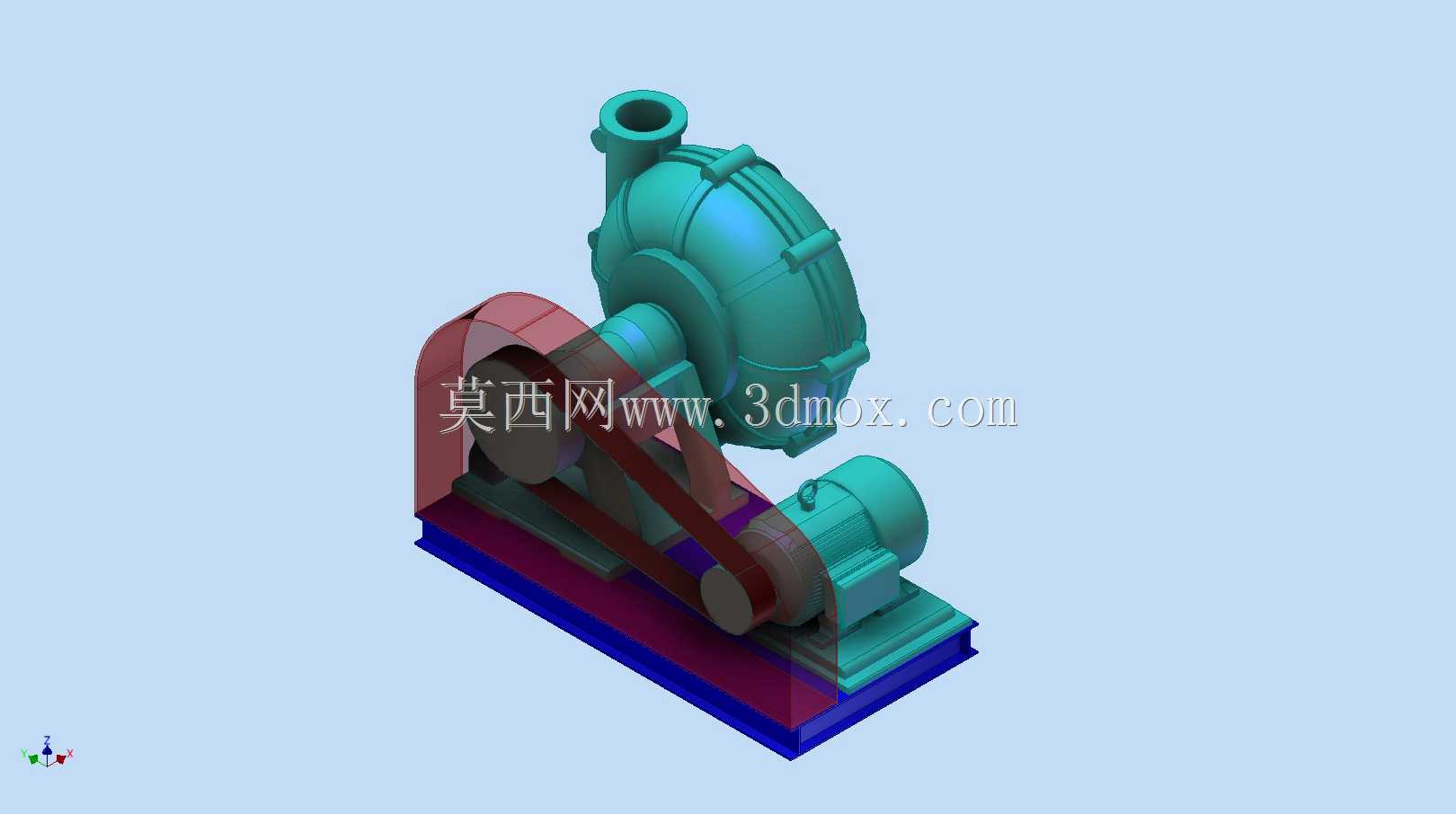

　　在矿山选矿、冶金浆料输送、河道疏浚、火电燃煤除灰这类涉及固液两相介质输送的工况场景里，沃曼泵是应用占比极高的流体输送设备，这类工况的介质普遍夹杂硬质固体颗粒，普通清水离心泵的过流部件磨损速度极快，很难满足长周期连续运行的需求，因此这类带皮带传动结构的沃曼泵，从设计之初就围绕耐磨、易维护、传动适配性几个核心方向做结构优化。从实际使用场景来看，这类泵的安装位置往往紧邻料浆存储池或者工艺管线接驳点，多数时候是固定安装在混凝土浇筑的设备基础上，因此底座的结构刚性直接影响整机运行的振动水平，图中这款泵的底座采用双层叠合的焊接钢结构设计，下层预留了地脚螺栓的安装空位，上层分别承载泵头总成与驱动电机，两个安装位的相对位置经过精准计算，

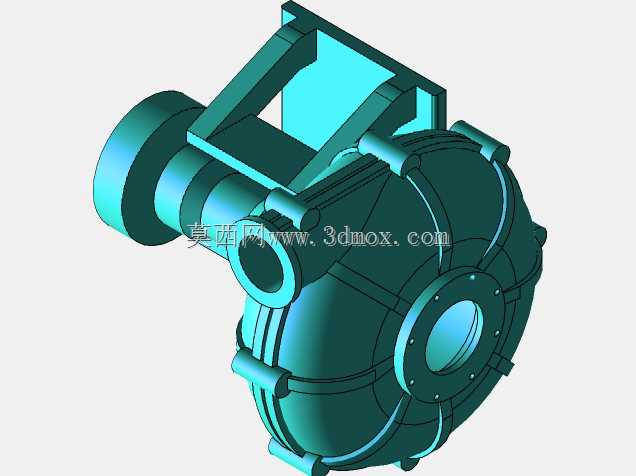

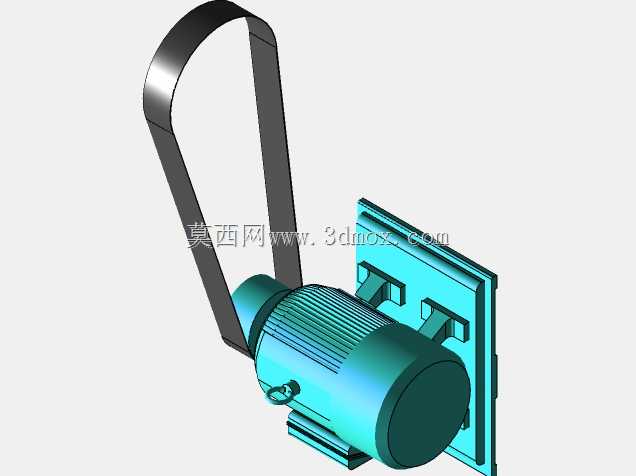

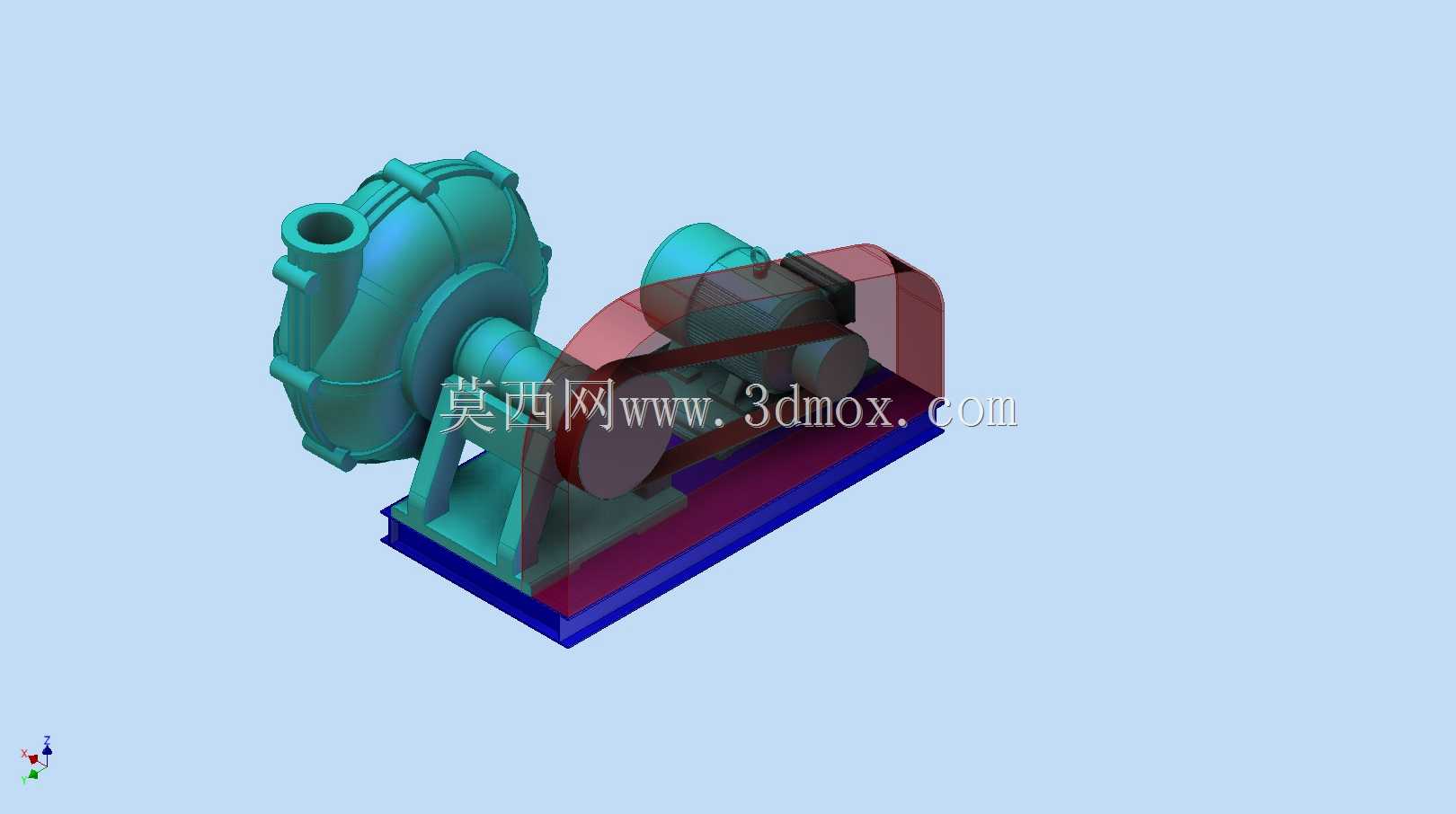

　　刚好匹配三角皮带传动的中心距要求，不需要额外加装张紧滑轨就能保证皮带的包角符合传动要求，减少现场安装的调试工作量。泵头部分采用经典的蜗壳式结构，泵壳为中分面可拆分设计，过流接触面的壁厚比普通清水泵厚30%以上，预留了足够的磨损余量，当长期输送颗粒介质导致内壁磨损后，不需要整体更换泵壳，只需要更换内部的耐磨衬件即可，大幅降低运维成本。进水口采用轴向水平接入的结构，出水口为垂直向上的法兰接口，这种接口布局可以适配多数现场管线的走向，不需要额外加装大角度弯头来调整管线方向，减少管路的沿程阻力损失。传动部分采用三角皮带减速传动，而不是常见的联轴器直连结构，这种设计的优势非常明显：一方面可以通过更换不同直径的皮带轮，灵活调整泵的运行转速，匹配不同工况下的流量、扬程需求，不需要更换电机或者泵体本身；另一方面皮带传动本身具备过载缓冲能力，当泵腔进入超大粒径颗粒出现瞬间卡滞时，皮带会出现打滑，避免瞬间过载烧毁电机或者打坏泵内叶轮，这一点在输送成分复杂的矿浆、疏浚泥浆时尤为实用。驱动电机采用标准卧式三相异步电机，安装在底座的电机位上，电机轴与泵轴保持平行布置，皮带轮外侧加装了半包围式的安全防护罩，避免运行过程中异物卷入皮带传动副，同时也能防止运维人员误触转动部件发生安全事故，防护罩采用薄钢板折弯成型，通过螺栓固定在底座上，日常维护皮带或者更换皮带轮时只需要拆除固定螺栓就能取下防护罩，操作十分便捷。从安装边界尺寸来看，这款16x14 AH规格的沃曼泵，

　　整机的安装占地尺寸需要结合底座长宽预留足够的操作空间，尤其是皮带轮一侧需要预留至少0.8米的维护空间，方便更换皮带、调整皮带轮；泵体的进出口法兰尺寸匹配对应规格的工业管路法兰标准，现场安装时只需要核对法兰的螺栓孔分布圆直径、公称压力参数，就能直接和现场管线对接，不需要额外制作转换法兰。在设计建模过程中，这类泵的结构需要重点关注几个配合公差：首先是泵轴与轴承座的配合公差，需要保证轴转动时的径向跳动控制在允许范围内，避免运行时叶轮和泵壳衬里出现摩擦；其次是皮带轮的安装同轴度，两个皮带轮的轮槽中心面需要保持在同一平面，偏差过大会导致皮带单边磨损，大幅缩短皮带的使用寿命；另外泵壳的密封面平面度也需要严格控制，避免运行时出现料浆渗漏的问题。

　　从功能特性上来说，这款泵可以适配浓度不超过60%的固液两相介质输送，根据过流部件材质的不同，既可以输送磨蚀性强的矿浆、灰渣，也可以输送带有一定腐蚀性的工业浆料，通过调整皮带传动比，覆盖的流量扬程范围很宽，能够满足多数中低压力的浆料输送需求。和直联式的渣浆泵相比，皮带传动的结构虽然传动效率略低于直连结构，但是它的转速调整灵活性、过载保护能力是直联结构不具备的，在工况参数波动较大、介质成分不稳定的场景下，这种结构的设备故障率更低，运维的灵活度更高。在现场安装调试时，需要先将底座固定在水平的设备基础上，通过垫铁调整底座的水平度，保证泵轴和电机轴的平行度偏差符合要求，之后安装皮带并调整张紧度，以单根皮带下压10-15毫米的变形量为宜，过紧会加剧轴承和皮带的磨损，过松则会出现传动打滑、出力不足的问题。进出口管线安装时需要设置独立的管线支撑，不能将管线的重量直接压在泵体法兰上，避免长期受力导致泵壳变形或者法兰密封面泄漏。
