小型摇臂式钮子拨动开关结构设计

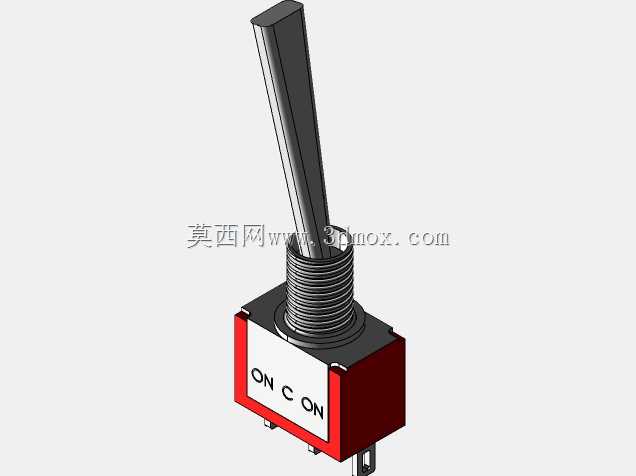

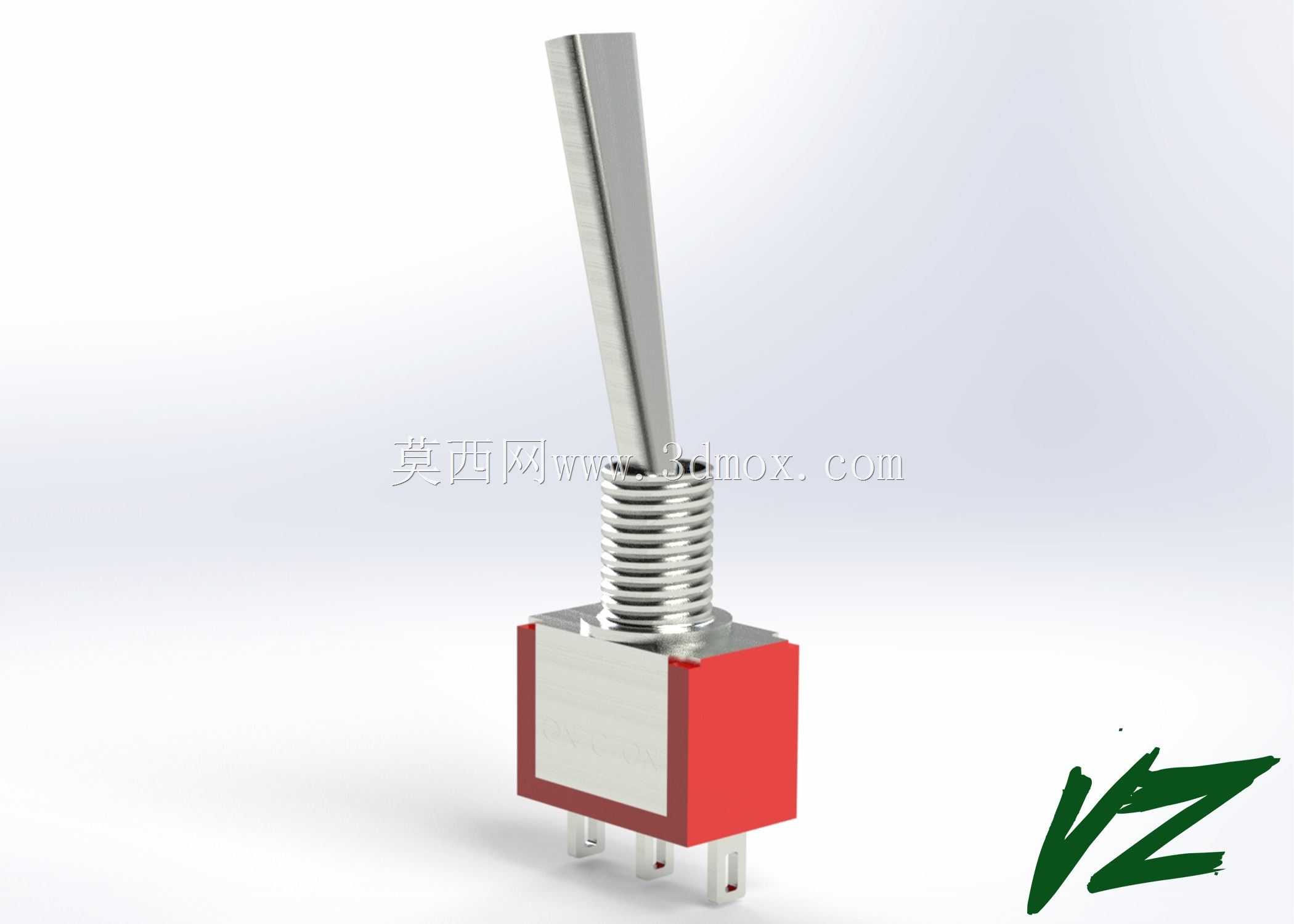

　　这类摇臂式拨动开关是低压小电流控制回路里极为常见的手动操作元件，在航模遥控设备、小型工业控制盒、桌面测试仪器、DIY电子装置里都有大量应用，日常做设备电控部分选型时，经常会碰到需要确认这类开关安装边界、操作手感匹配度的场景。从结构设计逻辑来看，这款开关采用了金属外壳加绝缘基座的组合方案，外露的操作摇臂采用不锈钢材质加工，表面做了哑光处理，既保证长期操作的耐磨性能，也能避免日常使用中残留指纹、沾染油污影响操作触感，摇臂的长度经过适配，操作时的扳动行程控制在合理区间，不会因为行程过短导致误触发，也不会因为行程过长造成操作迟滞。开关的基座部分采用红色绝缘工程塑料注塑成型，内部嵌装导电接触片与定位弹片，扳动摇臂时，

　　内部的凸轮结构会带动动触片在两个静触点之间切换，配合定位弹片提供清晰的档位手感，操作人员不需要看开关状态，仅凭扳动时的咔哒反馈就能确认回路是否完成切换，这一点在手持遥控设备、视线需要集中在作业面的操作场景里尤为重要。安装接口部分，开关主体上方设计了标准细牙螺纹安装柱，配套两个六角锁紧螺母，可以直接穿过设备面板的预制安装孔，从面板背面用螺母锁紧固定，不需要额外设计复杂的安装支架，面板开孔只需要匹配螺纹柱的外径即可，安装边界非常规整，不会和面板背面的其他走线、元件产生干涉。下方的接线引脚采用直插式设计，既可以直接焊接在PCB板上做板载安装，也可以配合接线端子做飞线连接，引脚的间距符合通用电子元件的排布规范，

　　做PCB封装设计时不需要额外调整走线间距，能直接套用通用的焊盘尺寸。从实际使用的适配场景来说，这款开关的接触件采用镀银处理，能保证小电流信号回路的接触可靠性，不会因为接触电阻过大导致信号衰减，适合控制信号回路、小功率负载的通断切换，在无人机遥控设备上，这类开关常被用来切换飞行模式、控制航拍设备的启停；在小型工业控制盒上，可以用来切换设备的手动/自动模式、触发单点动作指令；在桌面测试治具上，也能作为电源通断、测试回路切换的操作元件。设计这款三维模型的时候，重点还原了开关的实际装配间隙，比如摇臂和安装柱之间的配合间隙、螺纹牙型的实际尺寸、接线引脚的伸出长度，都按照实物的实际公差做了还原，做设备整体装配干涉检查的时候，

　　能直接导入模型验证面板开孔位置、安装后摇臂的操作空间是否足够，避免实际加工面板后出现开关装不上、摇臂扳动碰到面板开孔边缘的问题。外壳的金属部分和内部绝缘基座的配合台阶也做了精准还原，能清晰看到开关的装配层级，对于需要做开关拆解教学、或者定制特殊长度摇臂的设计场景，也能直接在这个模型基础上修改参数，不需要从零开始测绘。另外开关的整体外形做了轻量化设计，主体外壳的尺寸控制得非常紧凑，就算在空间狭小的手持设备内部，也能轻松布置，不会占用过多的内部走线空间，锁紧螺母的厚度也做了优化，锁紧后不会在面板背面突出过多，能适配不同厚度的设备面板，从薄款的塑料面板到稍厚的金属面板都能可靠固定。
