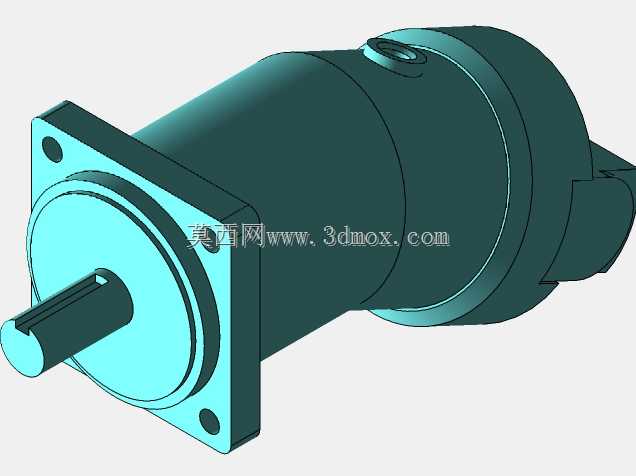

在机床液压站、工程机械液压系统、小型注塑机动力单元这类对安装空间有严格限制的场景里,这类侧置油口的法兰安装齿轮泵是非常常见的动力元件,它的核心作用是把输入端的机械能转化为液压油的压力能,为整个液压回路提供稳定的压力油输出,驱动油缸、液压马达这类执行元件完成往复或者旋转动作。从结构设计逻辑来看,这款泵采用了三片式壳体的经典布局,前端的方形法兰安装座直接集成了输入轴的支撑轴承位,四个沉头安装孔呈对角分布,安装时可以直接贴装在阀块或者电机前端的止口上,不需要额外的安装支架,能大幅压缩动力单元的轴向占用空间,输入端的平键轴伸是行业通用的尺寸规格,可以直接匹配标准联轴器或者电机轴伸的连接套,不需要做额外的转接加工。

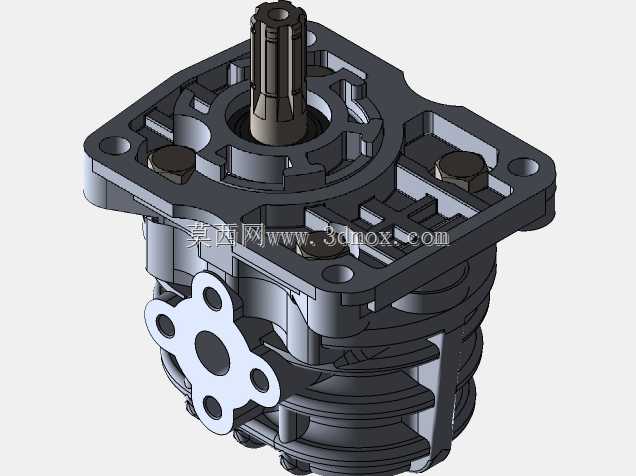

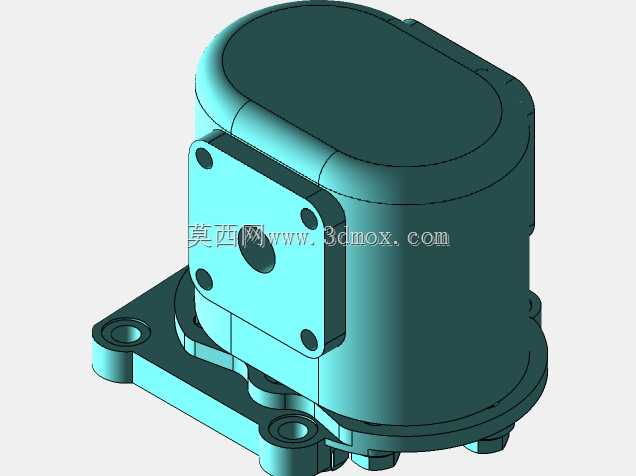

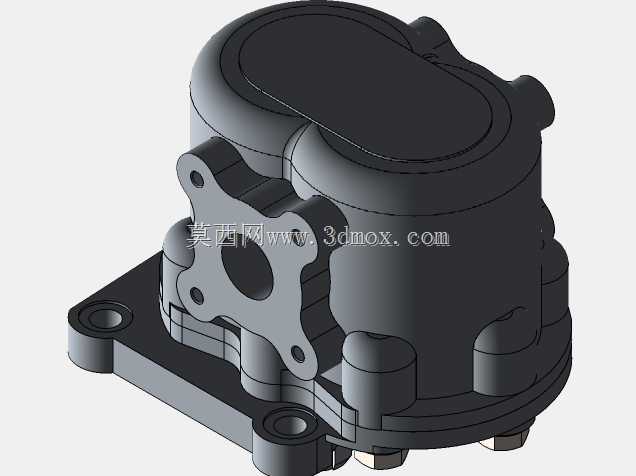

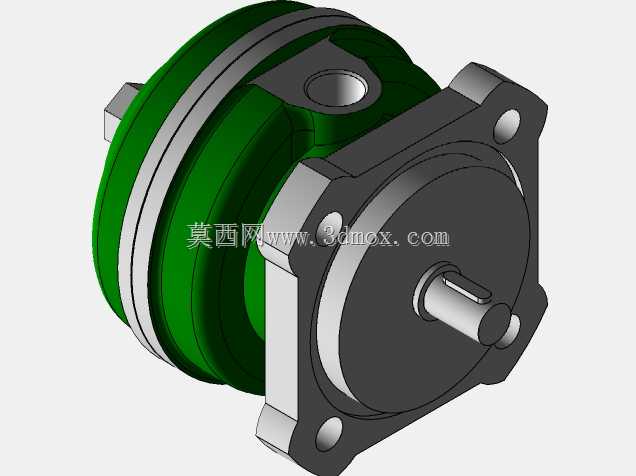

中间的泵体部分是齿轮副的容纳腔,进出油口开设在泵体的侧上方,这种侧置油口的设计在管路布置时灵活性更高,不管是从上方还是侧方接油管都不会和安装法兰的固定螺栓产生干涉,泵体外侧的环形加强筋不是装饰结构,是为了平衡泵体内高压油产生的径向胀力,避免泵体在长期高压工作下出现形变导致内泄增大。后端盖和泵体、前法兰之间采用定位销做精准定位,保证齿轮副的轴向间隙控制在合理范围内,间隙过大会导致容积效率下降,压力上不去,间隙过小则会出现齿轮端面和端盖的摩擦,加剧磨损缩短使用寿命。从实际选型的角度看,这类齿轮泵的额定工作压力通常在16-25MPa区间,转速适配范围覆盖每分钟800转到2500转,既可以和四级电机直连,也可以通过皮带轮连接发动机取力口,
适配不同的动力源配置。在建模的时候需要特别注意几个安装边界的尺寸校验:首先是法兰止口的配合公差,通常采用h7的间隙配合,保证安装时的同轴度,避免输入轴出现偏载导致油封过早损坏;其次是输入轴的伸出长度,要和所选联轴器的夹持深度匹配,不能出现轴头顶死联轴器或者插入深度不足导致打滑的问题;还有油口的连接螺纹规格,要和管路接头的标准统一,避免后期装配时出现螺纹不匹配的问题。另外,泵体上的泄油孔位置也需要在布管时预留足够的操作空间,泄油管必须单独接回油箱,不能和主回油管路合并,避免泄油口带背压导致轴封漏油。这类齿轮泵的内部齿轮采用的是高压齿轮的修正齿形,相比普通渐开线齿轮,它的困油区间更小,工作时的流量脉动更低,运行噪音也更小,

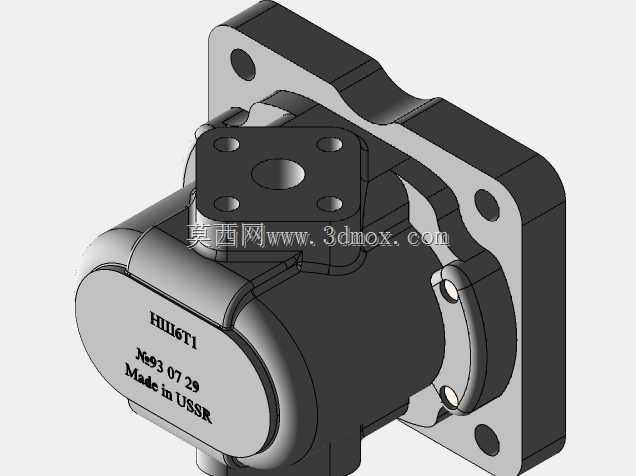

端盖上的卸荷槽位置是经过精确计算的,刚好可以把困油区的高压油提前引出到压油腔,避免出现气蚀和异常振动。在做液压系统三维布局的时候,要注意给泵的周边预留至少30mm的操作空间,方便后期安装时拧紧油口接头和固定螺栓,同时要避开电机接线盒、阀组调节手柄这类需要频繁操作的部件,避免后期维护时出现干涉。很多新手建模的时候容易忽略油封的安装槽尺寸,这个位置的公差如果做不对,要么装的时候油封被切坏,要么工作的时候出现漏油,前法兰上的轴承孔同轴度必须和后端盖的轴承孔保持在0.02mm以内,否则齿轮运转时会出现偏磨,用不了多久就会出现压力不足的问题。另外,这款泵的进出油口是有明确方向的,建模的时候要注意吸油口和压油口的口径差异,通常吸油口的通径会比压油口大一个规格,避免吸油阻力过大出现吸空现象,吸油管路的流速一般控制在每秒1.5米以内,压油管路的流速可以到每秒3-5米,布管的时候要顺着油口的方向走管,不要做急弯,减少管路的压力损失。在做设备整体结构设计时,如果把这款泵安装在油箱上方,要注意泵的吸油高度不能超过500mm,否则很容易出现吸油不足导致的噪音大、压力不稳的问题,如果安装位置受限,也可以采用倒灌安装的方式,让油箱的油位高于泵的吸油口,保证启动时泵体内有足够的油液,避免干摩擦损坏内部零件。
