在各类机电设备装配、工装夹具搭建、非标自动化线体安装的场景里,这类通长外螺纹的杆状紧固件是出现频率极高的基础连接件,和普通单头带六角头的螺栓不同,整根杆身全程滚制外螺纹的结构,能让它适配两端都需要螺母锁紧的安装工况,比如两块间距较大的安装板对接、长跨度支架的层板固定、需要在杆件两端分别装夹附件的结构里,它不需要像单头螺栓那样预留头部的沉台空间,两端都可以通过调整螺母的旋入位置来灵活控制夹紧的总厚度,安装调整的自由度比带头螺栓高很多。
从实际使用的工况来看,这类M6公称直径的螺杆,常被用在小型设备的机架拼接、电气柜内部安装梁的附件固定、输送线侧边的导向件安装、小型工装的定位柱结构里,6mm的公称直径搭配标准粗牙螺纹,单根的静载抗拉能力能覆盖多数小型连接件的受力需求,日常装配时用普通10号开口扳手或者M6配套的六角螺母就能完成锁紧,不需要特制的安装工具,现场装配的适配性很强。120mm的总长度,能覆盖从20mm到100mm左右的总夹紧厚度区间,两端预留的螺纹段可以根据实际安装的板厚、垫片厚度、防松元件的厚度灵活调整螺母位置,不会出现杆长过短导致螺母啮合牙数不足、或者杆长过长导致尾部突出过多干涉周边零件的问题。

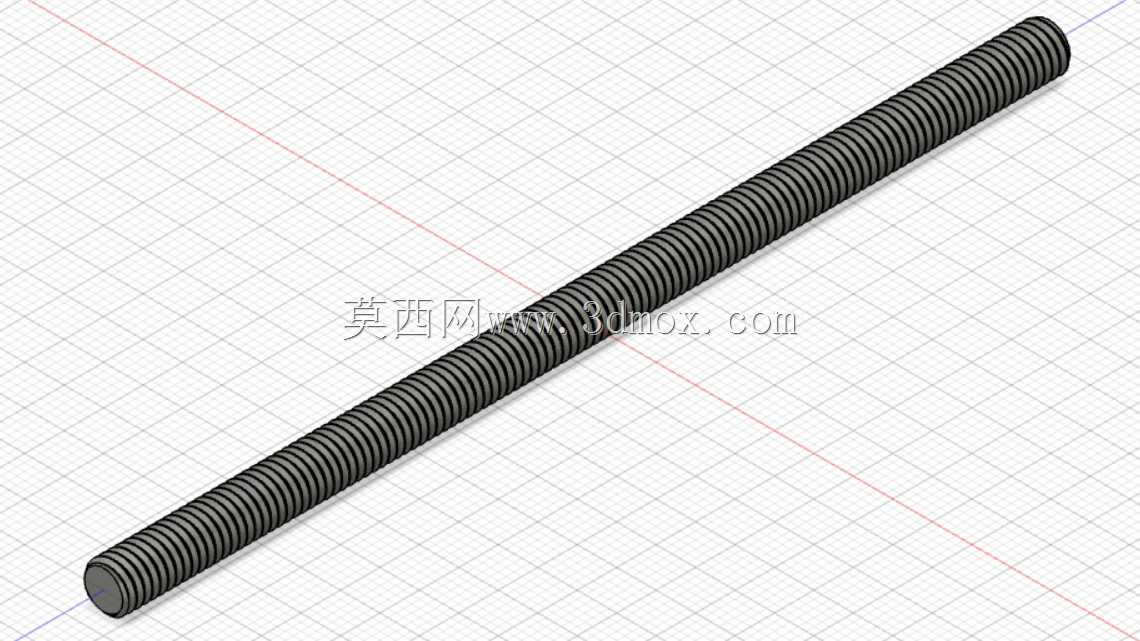

做这个零件的三维建模时,首先要明确螺纹的实际建模逻辑,日常工程出图或者装配干涉检查时,如果完全按照真实螺纹的牙型切除建模,会大幅占用装配体的文件资源,拖慢大装配体的旋转、打开速度,所以建模阶段会优先做两个配置:一个是简化显示配置,用圆柱面搭配螺纹装饰线来表达,用于总装体里的位置占位、干涉检查,保证大装配运行流畅;另一个是真实牙型配置,按照普通粗牙螺纹的牙型角、螺距参数做螺旋切除,用于需要做有限元受力分析、或者出零件加工详图的场景,保证关键参数的准确性。杆身的两端要做小尺寸的倒角处理,这个细节不能省略,实际装配时倒角能引导螺母顺利旋入螺纹段,不会因为杆端的毛刺、加工飞边导致螺母卡滞,也能避免安装时杆端的锐边划伤操作人员的手套或者皮肤。
从安装边界的角度考虑,选用这个规格的紧固件时,要注意两端的安装过孔尺寸建议开到6.5mm到7mm之间,既保证杆身能顺利穿过安装孔,不会因为孔位的微小加工偏差导致装不进去,也不会因为孔间隙过大导致连接件定位偏移。如果是有振动的工况,要在螺母侧搭配弹簧垫圈或者双螺母防松结构,因为全牙螺杆本身没有头部的限位,靠两端的螺母夹紧产生的摩擦力防松,振动工况下如果没有防松元件,很容易出现螺母回松导致连接失效的问题。另外要注意,这类通牙螺杆不要用在需要频繁拆卸、且剪切力较大的铰接位置,因为全牙的杆身表面是连续的螺纹牙型,光杆段的缺失会让它的抗剪切能力比同直径的铰制孔螺栓弱,大剪切力工况下容易在螺纹牙根的位置出现应力集中断裂,选型时要提前核算受力工况,不要超范围使用。
在做装配体的配合时,要注意这类双头螺柱的配合逻辑和单头螺栓不同,不需要做头部和安装面的贴合配合,只需要保证杆身和安装孔的同轴度,再分别约束两端螺母和对应安装面的贴合关系即可,做运动仿真或者受力仿真时,要给螺纹接触面添加对应的摩擦系数参数,模拟真实锁紧后的摩擦力状态,避免仿真结果和实际工况偏差过大。日常做设备BOM统计时,这类紧固件要单独标注公称直径、总长度、螺纹类型,避免和其他长度的同直径螺杆混料,因为不同长度的螺杆外观差异很小,仓储时如果混料,现场装配很容易拿错,导致长杆装短位需要切割、短杆装长位啮合长度不足的问题。
