在各类机械结构的装配场景里,全螺纹螺柱的应用覆盖了从精密电子设备机架组装、小型自动化模组固定,到通用工业设备零部件连接的诸多环节,这类没有头部、通体布满连续外螺纹的连接件,和六角头螺栓的应用场景有明显区分——当被连接件其中一侧的安装空间不足以容纳螺栓头部,或是需要从被连接件双侧配合螺母实现夹紧、需要频繁拆卸调整连接间距的工况下,全螺纹螺柱的适配性远高于常规带头螺栓。
这款M6规格、公称长度30mm的全螺纹螺柱,设计时首先考虑的是常规M6螺纹副的通用互换性,外螺纹采用普通粗牙螺纹的牙型参数,牙侧角、螺距完全匹配通用6H级内螺纹的公差要求,不需要定制配套螺母,市面上常规的M6六角螺母、法兰螺母、防松螺母都可以直接配合使用,不需要额外做螺纹适配加工。从安装边界来看,这款螺柱的公称直径为6mm,设计时预留的螺纹大径公差带符合一般用途紧固件的精度要求,穿装对应的被连接件通孔时,推荐的通孔加工尺寸在6.5mm到7mm之间,既可以避免通孔过小导致螺柱穿装卡滞,也能防止通孔过大造成连接副的径向窜动量超标,影响连接刚性。
从实际使用的场景出发,30mm的公称长度对应的夹紧厚度范围有明确的适配区间:当双侧配合标准厚度的M6六角螺母使用时,单侧螺母的旋合厚度约为5mm,双侧螺母合计占用10mm左右的螺柱长度,剩余20mm的有效杆长可以覆盖总厚度在12mm到18mm之间的被连接件组合,既不会因为螺柱过短导致螺母旋合牙数不足、连接强度达不到设计要求,也不会因为螺柱过长导致装配后多余的螺纹段伸出过长,干涉周边其他零部件的运动空间,或是在设备运维过程中剐蹭操作人员、勾挂管线。

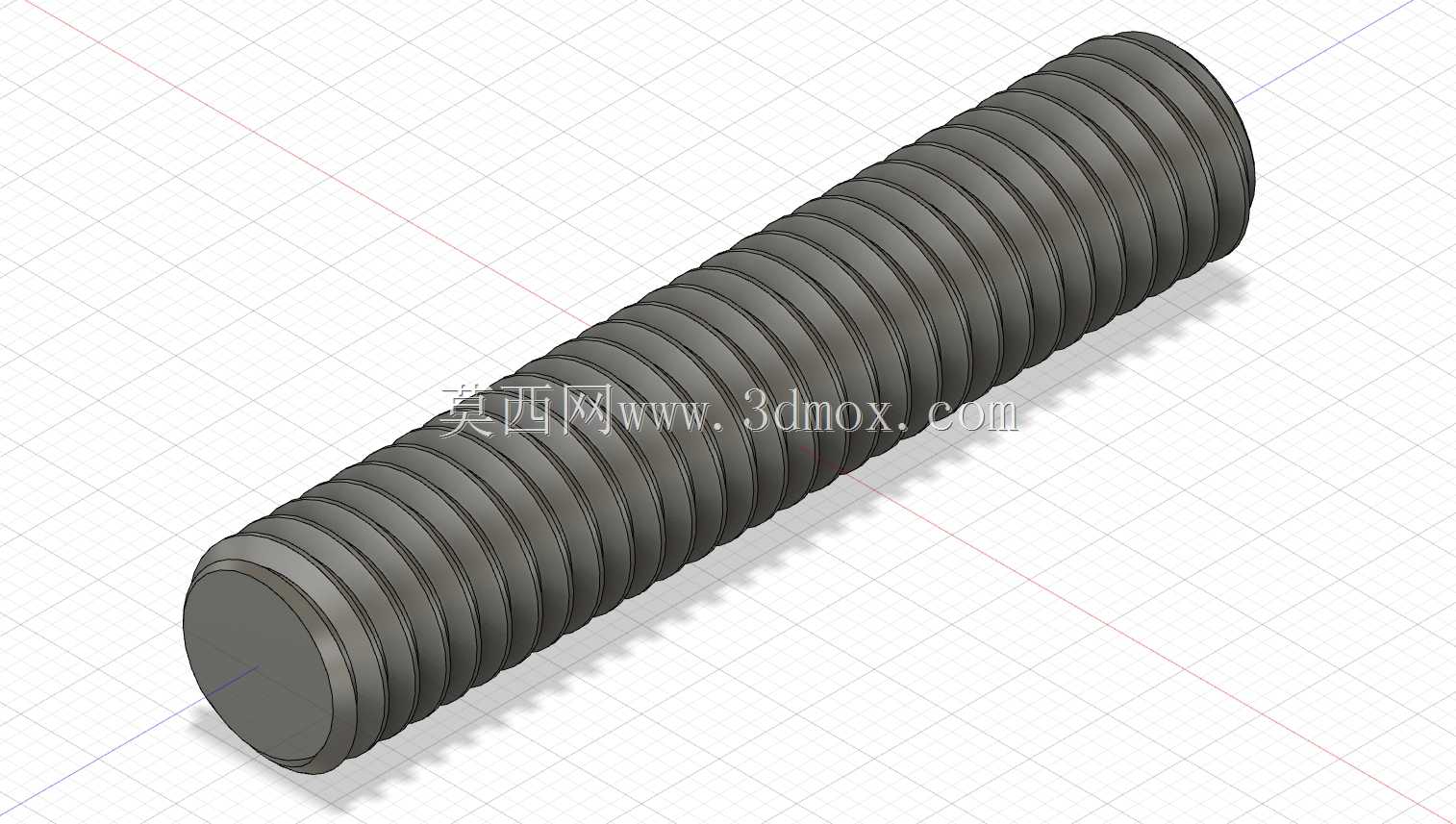

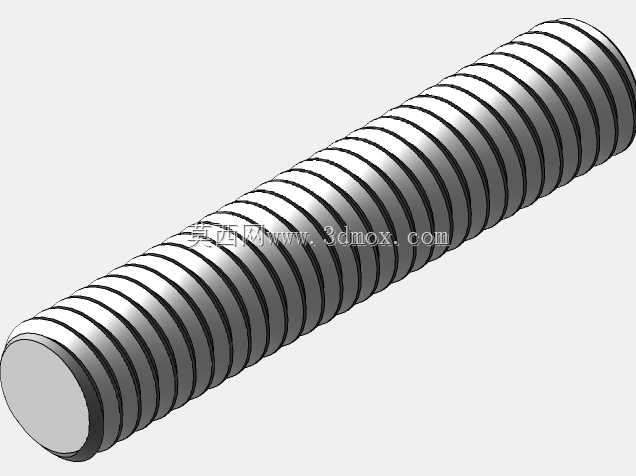

设计这款螺柱的三维模型时,采用全参数化的建模逻辑,螺纹段的牙型轮廓、螺距、杆部直径、整体长度都通过独立参数驱动,后续如果需要衍生其他长度、其他规格的同类型螺柱,只需要修改对应参数就可以快速生成新的模型,不需要重复绘制螺纹特征,能大幅提升同系列标准件的建模效率。建模过程中对螺纹收尾的部分做了符合实际加工工艺的处理,没有做理想化的全长度完美螺纹,而是在螺柱的两个端面位置预留了符合常规滚丝加工工艺的不完整螺纹段,和实际量产的紧固件产品形态保持一致,避免后续做装配干涉检查时出现和实际工况不符的误判。
从功能特性来看,通体全螺纹的设计让这款螺柱的连接位置调整非常灵活,不像部分螺纹螺柱只有两端有螺纹、中间是光杆,只能适配固定厚度的被连接件,在一些需要微调连接夹紧位置的工装夹具、可调机架的装配场景里,操作人员可以根据实际的被连接件厚度,灵活调整两侧螺母的旋入位置,不需要提前精确计算螺柱的旋入深度,装配容错率更高。同时全螺纹的结构也让螺柱和被连接件通孔之间的接触更均匀,当连接副承受轴向拉力的时候,整个杆部的应力分布比局部带光杆的螺柱更均匀,不会在光杆和螺纹段的衔接位置出现应力集中,在承受交变载荷的连接场景下,抗疲劳性能更稳定。
在不同的行业应用里,这款螺柱的使用方式也有区别:在小型电子设备的钣金机架组装中,它常被用来做钣金层板之间的支撑连接,双侧配合尼龙防松螺母,可以避免设备运行过程中的振动导致螺母松脱;在小型自动化设备的线性模组安装中,它可以用来做传感器安装支架的高度调节,通过调整螺母在螺柱上的位置,就能快速调整传感器的检测高度,不需要额外加工调节腰型孔;在普通的工装夹具设计中,这类小规格全螺纹螺柱常被用来做夹具的快速压紧件,配合蝶形螺母就可以实现工件的快速装夹拆卸,不需要复杂的压紧机构。
做结构选型的时候需要注意,这类全螺纹螺柱的受力方向以轴向拉力为主,不适合用来承受大载荷的径向剪切力,如果连接位置存在较大的横向剪切载荷,需要配合定位销、套来承受剪切力,不能单纯依靠螺柱的杆部来抗剪,否则容易出现螺柱弯曲、螺纹变形的问题,影响连接可靠性。另外在装配时,螺母的旋合长度不能低于螺纹直径的0.8倍,也就是对于M6规格来说,单侧螺母的有效旋合牙数不能少于5牙,才能保证螺纹副的连接强度达到设计要求,避免出现螺纹滑牙、连接失效的问题。
