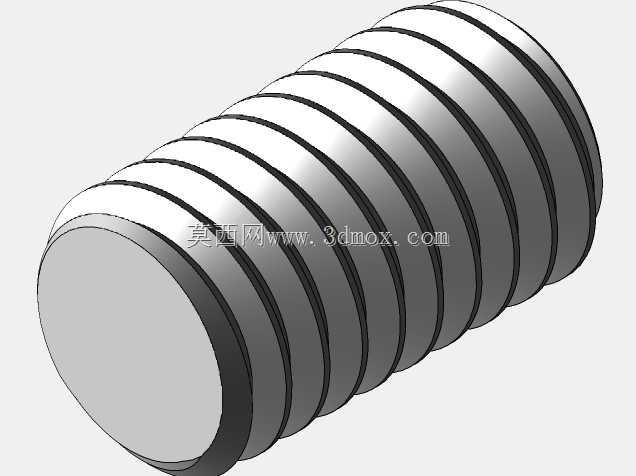

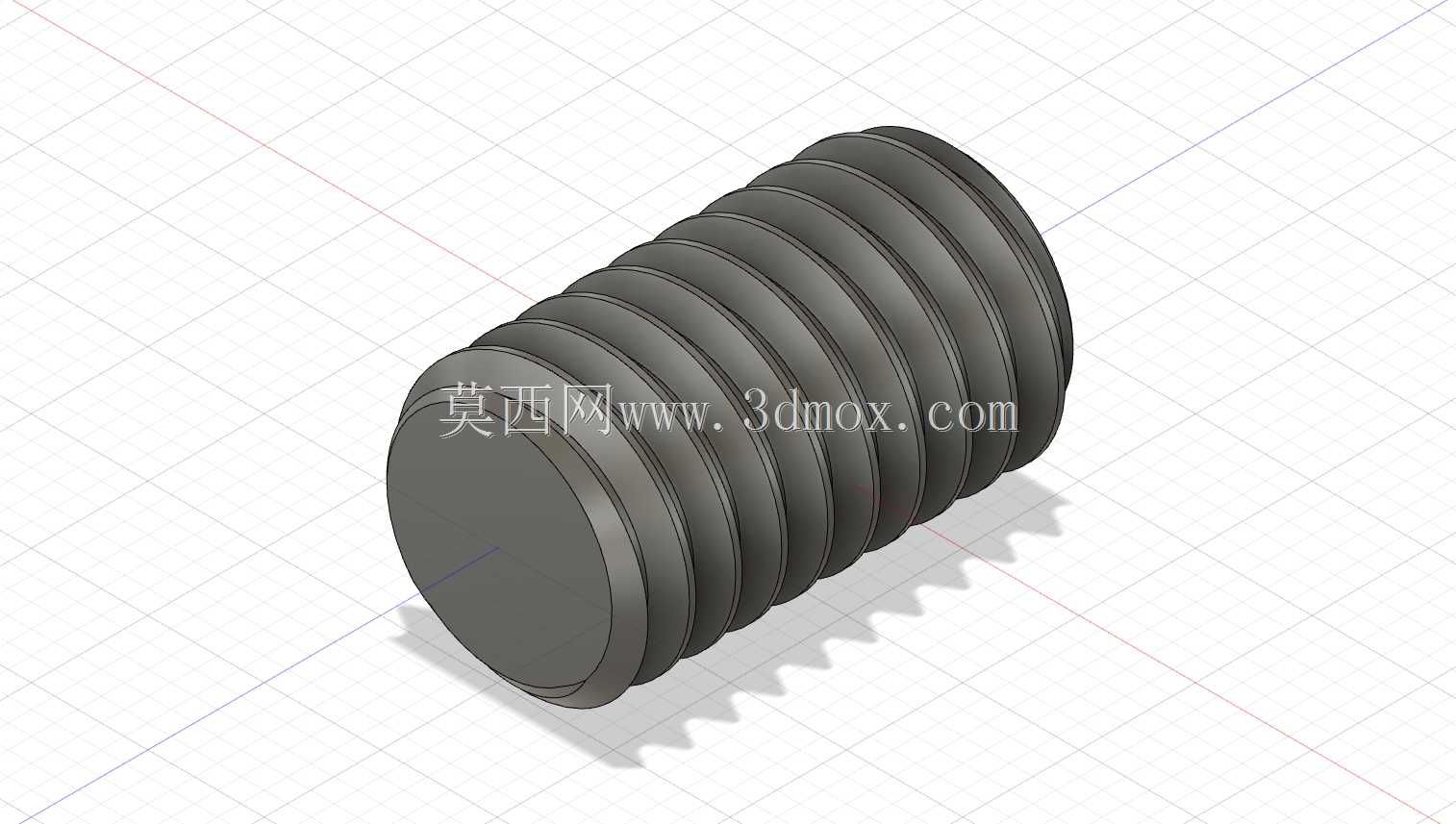

M6规格10mm长度全螺纹螺柱结构

　　在各类机电设备装配、工装夹具搭建、小型自动化模组组装场景里，这类小规格全螺纹螺柱的使用频率远高于常规外六角螺栓，很多刚入行的结构设计人员容易忽略这类零件的选型细节，往往在装配阶段才发现干涉、连接强度不足或者螺纹啮合长度不够的问题。做这类螺柱的三维建模时，首先要明确实际使用的安装边界：M6螺纹的大径基本尺寸为6mm，小径控制在4.917-5.153mm区间，螺距为标准粗牙1mm，整个螺柱的有效螺纹长度覆盖全部10mm柱体，两端没有预留光杆段，这就意味着它可以从任意一端旋入内螺纹孔，不需要区分拧入端和紧固端，在空间局促、两端都需要配合螺母或者内螺纹孔的连接场景下，这种结构的适配性更强。

　　从实际用途来看，这类螺柱常用来做两层板件的间隔支撑，比如电气柜内部的元器件安装板与柜体框架的连接，或者小型传感器安装时的高度调节，也可以用在模具的小型抽芯机构里做行程限位，因为全段都有螺纹，配合两个薄型六角螺母就能任意调整支撑高度，相比定长的支撑柱灵活性高很多。设计建模的时候不能只做光杆加贴图的假螺纹，要考虑实际啮合的干涉检查：如果做简化模型用于大装配，可以用螺纹修饰特征来减少文件体量，但如果是用于3D打印样件或者加工出图，就必须做出真实的螺旋扫掠特征，牙型角严格控制在60度，牙顶和牙底的圆角要符合普通螺纹的公差要求，避免加工出来的螺柱无法和标准M6螺母、内螺纹孔配合。

　　实际选型时要注意安装空间的预留：螺柱两端拧入内螺纹的深度建议不低于1.5倍螺距，也就是1.5mm，如果是连接铝件、塑料件这类强度较低的基材，拧入深度还要增加到2-3倍螺纹直径，也就是12-18mm，这时候10mm长度的螺柱就不适用，需要选更长的规格。另外这类全螺纹螺柱没有螺栓头，装配时需要用两个螺母对顶拧紧，或者在螺柱端部加工一字槽、内六角孔来施加拧紧力矩，建模时如果要配套装配仿真，就要把对应的拧紧工艺对应的结构考虑进去，不能只做一个孤立的螺柱模型。

　　很多人做这类标准件建模时容易忽略螺纹收尾的结构，实际生产的全螺纹螺柱两端会有不完整的过渡牙，长度大概在1-2个螺距，这部分结构在做装配干涉检查时很重要，如果完全按照完整牙型建模，可能会在装配时显示和安装面存在0.几毫米的干涉，实际生产中这部分不完整牙是会被拧入过程中挤压变形，或者在安装孔口做倒角来避让，但建模时把过渡段做出来，更符合真实零件的状态，也能让后续的工程图导出、装配仿真更贴近实际生产情况。

　　在不同的使用场景下，这类螺柱的表面处理要求也有区别：普通室内设备用镀锌钝化处理就能满足防锈要求，户外或者有腐蚀环境的设备要用304或者316不锈钢材质，建模时可以通过外观材质的区分来对应不同的表面处理，但核心的尺寸参数必须严格符合普通螺纹的国标要求，不能随意更改螺距、大径小径的尺寸，否则会导致整个标准件库的模型无法通用。另外要注意，这类双头全螺纹螺柱和不等长双头螺柱的区别，后者有一段是专门的拧入端，过盈配合在基材的螺纹孔里，另一端配螺母，而全螺纹的螺柱两端都是自由配合，没有固定的拧入端，这也是建模时需要明确的结构差异，不能把两种螺柱的结构混为一谈。
