全参数M6规格20mm长度外螺纹紧固件

　　在各类机械结构装配场景中，这类通长外螺纹的紧固件常被用于两块带光孔的板材间的紧定连接，或是需要调整螺母位置来控制夹紧行程的工位，比如小型自动化设备的钣金机架层板固定、电子设备外壳的内部支架定位、工装夹具的可调压块锁紧环节，都能见到这类等长全螺纹螺柱的身影。和一端带六角头的普通螺栓不同，这类两端都可旋入螺母或螺纹孔的结构，不需要预留螺栓头的沉头空间，在安装空间局促、两侧都需要锁紧操作的场景下适配性更强，尤其是在薄板叠装、需要双侧施加预紧力的装配关系里，不会因为单侧螺栓头的存在导致一侧无法调整锁紧力矩。

　　从设计逻辑来看，这款M6规格的螺纹件采用全牙型通长设计，螺纹大径严格遵循普通公制螺纹的公差要求，牙型角60度，螺距匹配粗牙M6螺纹的标准参数，整个杆身没有光杆段，意味着螺母可以在整根螺柱的长度范围内任意调整位置，适配不同厚度的被连接件组合，不需要针对不同叠层厚度准备多种长度规格的紧固件，能大幅降低装配现场的标准件备货种类。20mm的总长度是经过常用场景适配的尺寸，当被连接件总厚度在8mm到15mm区间时，两端预留的螺纹长度足够旋入标准厚度的六角螺母，还能留出1到2个螺距的余量来加装防松垫圈或是弹垫，不会出现螺纹啮合长度不足导致的滑牙风险，也不会因为螺杆伸出螺母过长造成空间干涉或是剐蹭周边管线。

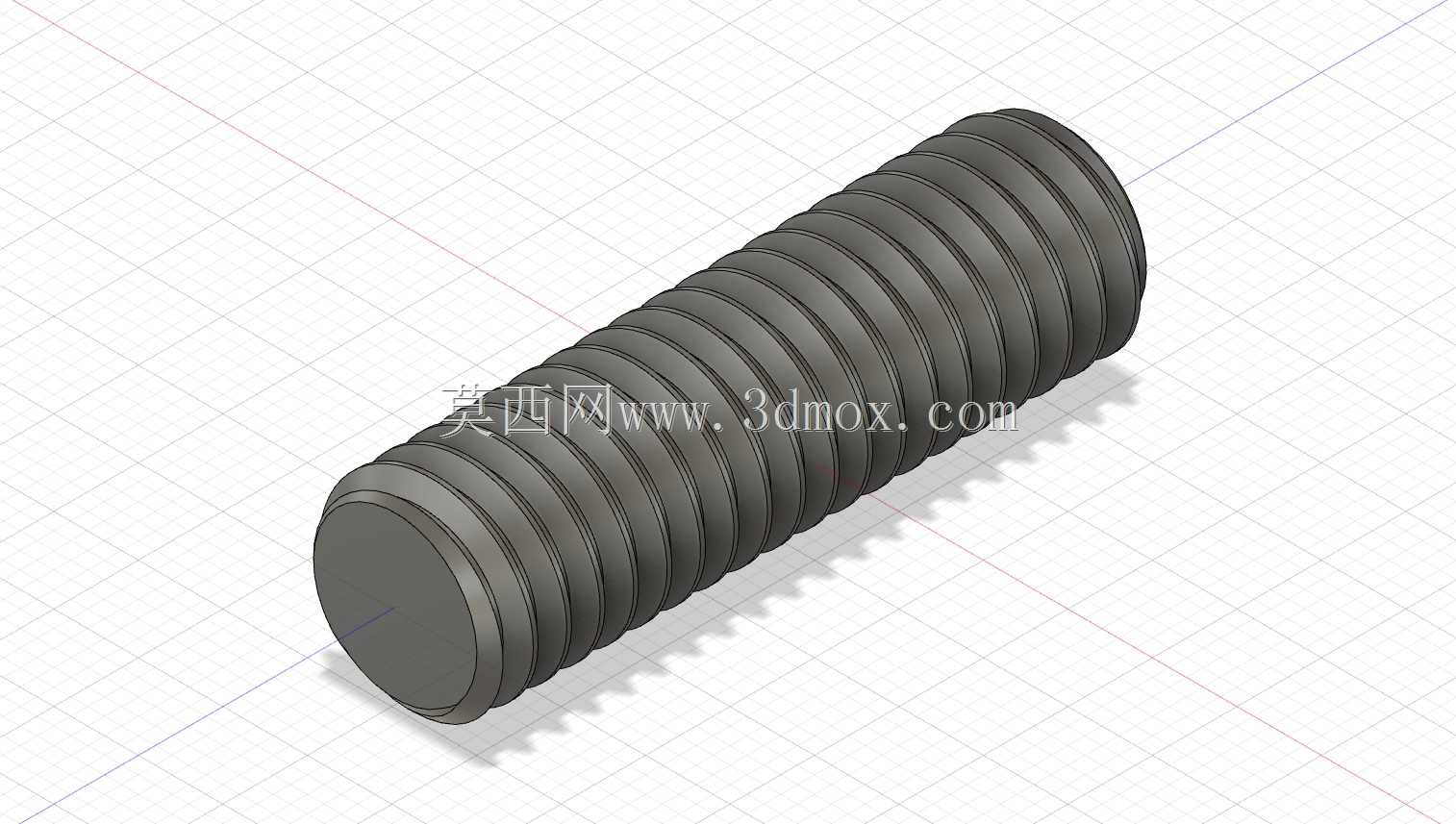

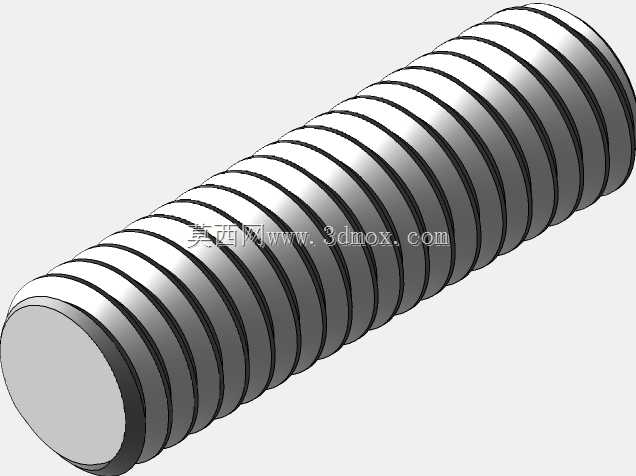

　　建模过程中需要重点关注螺纹收尾处的过渡处理，不能直接在杆身两端截断螺纹，要做不完整牙型的收尾过渡，还原实际冷镦加工后螺纹末端的自然收牙形态，避免装配时螺母在端部卡滞。杆身的端面做了小尺寸的倒角处理，既可以去除加工后的锐边毛刺，也能在穿入光孔或是旋入螺纹孔时起到导向作用，不需要额外修磨端部就能顺利装配。整个零件的同轴度公差控制在合理区间，螺纹中径的公差带选用常用的6g级，适配市面上绝大多数标准M6螺母以及预制的M6螺纹孔，不需要额外定制配套连接件。

　　在实际选型使用时，需要注意安装边界的尺寸核算：当穿过两个叠装的光孔零件时，光孔直径建议选用6.5mm到7mm的间隙配合尺寸，既方便穿装，也不会因为间隙过大导致连接件受剪时出现额外的弯曲应力。如果是一端旋入机体螺纹孔、另一端用螺母锁紧的安装方式，旋入机体的深度建议控制在1.2倍到1.5倍公称直径，也就是7.2mm到9mm之间，既能保证足够的螺纹啮合强度，也不会因为旋入过深导致螺柱另一端伸出长度不足无法安装螺母。这类全螺纹螺柱在承受轴向拉力时，整个杆身的受力截面均匀，不会因为光杆段和螺纹段的截面突变产生应力集中，在交变载荷的工况下比带缩颈光杆的螺栓抗疲劳性能更好，适合用在有轻微振动、需要长期保持预紧力的连接位置，比如小型电机的安装座固定、传感器支架的锁紧、气动元件的安装板连接这类场景。

　　建模时还原的全参数化特征，可以直接调整公称直径、螺距、总长度等参数快速衍生出其他规格的同系列螺柱，不需要重新绘制基础特征，能大幅提升标准件库的搭建效率。螺纹部分的建模采用真实牙型扫描而非贴图示意，在做装配干涉检查时，可以准确判断螺纹和周边零件的间隙，避免出现实际装配时螺纹牙顶剐蹭周边壁面的问题，尤其是在狭小空间内的密集装配场景下，真实的螺纹外形能让干涉检查结果更具参考价值，减少实际装配时的修配工作量。
