装配式十字头集装承载筒体结构

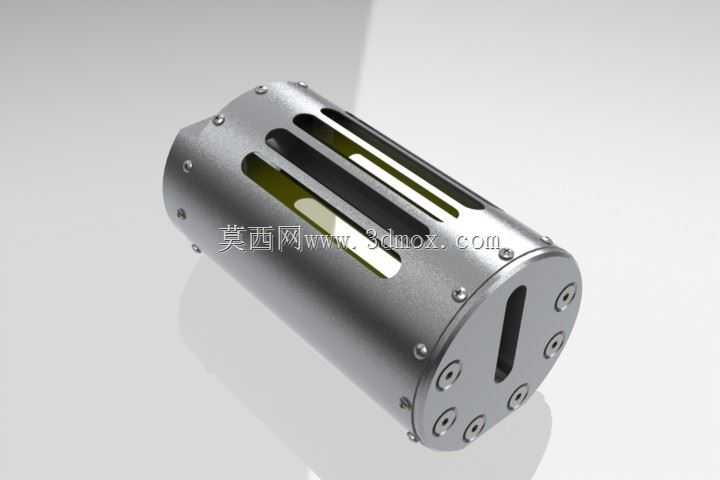

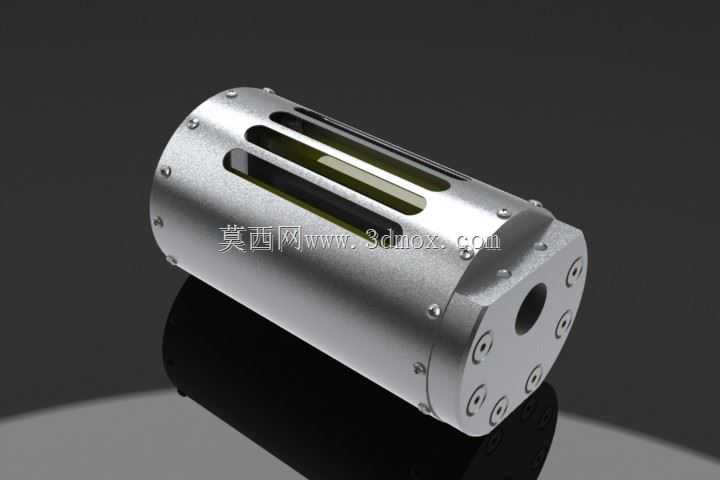

　　在物流转运、工业物料集装以及生产线工位间工件周转的场景中，这类装配式十字头集装筒体常作为核心承载构件使用，区别于传统焊接式筒体结构，其采用分块装配式设计，能够在保证整体结构刚度的前提下，大幅降低后期维护更换的成本，当局部出现磨损或者磕碰损伤时，无需整体报废，仅需拆卸对应位置的紧固件更换受损板块即可，适配多频次周转、长周期循环使用的工业集装需求。从实际功能来看，该筒体主要承担十字头类工件的定位收纳与转运防护作用，筒身开设的多组长条型镂空槽，一方面能够减轻筒体自身重量，降低转运过程中的动力负载，另一方面可以方便操作人员从外部直接观察内部工件的存放状态，快速确认工件是否存在移位、磕碰的情况，同时镂空结构也能在清洗、

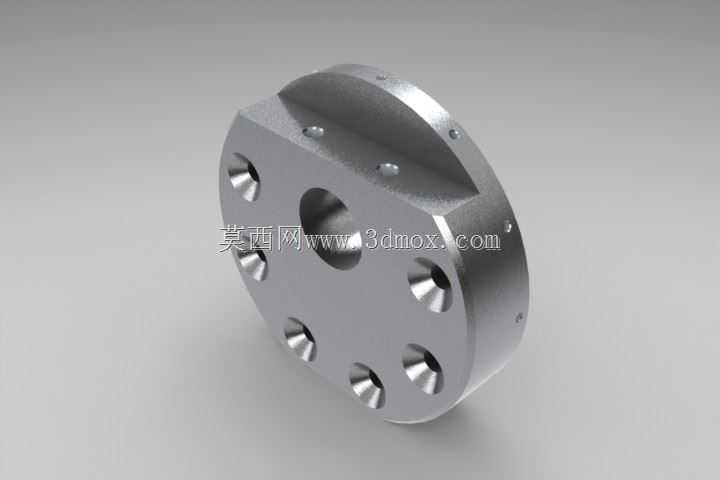

　　烘干工序中让液体与气流顺利流通，避免筒体积液残留造成工件锈蚀。设计阶段首先考虑的是安装边界的适配性，筒体两端的端盖采用多螺栓圆周均布的连接方式，螺栓孔位的分度圆直径与配套十字头传动轴的安装法兰尺寸完全匹配，能够直接对接现有生产线的回转驱动接口，无需额外加工过渡连接法兰，筒身的外径尺寸控制在常规集装架的限位卡槽范围内，可直接适配现有标准周转架的存放空间，不需要定制专属的存储工装。筒体的壁厚经过载荷校核，在承受满负载工件重量叠加转运过程中的冲击载荷时，筒身的径向变形量控制在允许范围内，不会出现卡滞内部工件、影响工件取放的问题，筒身外侧的紧固铆钉采用沉头设计，外表面无突出结构，避免在转运过程中剐蹭周边设备或者划伤操作人员。

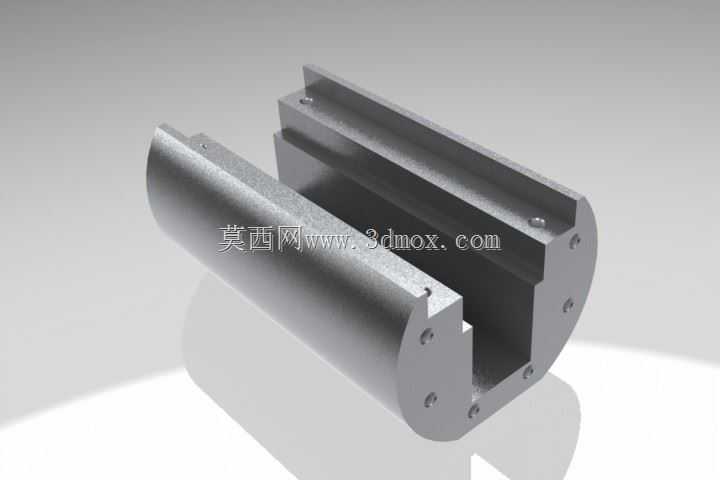

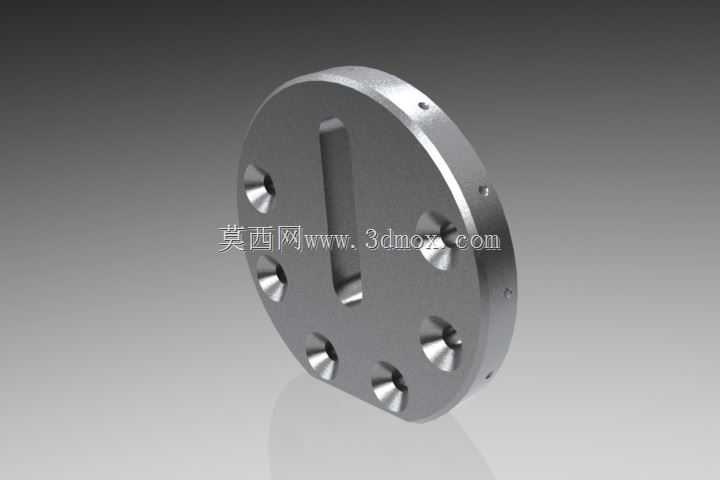

　　端盖中心开设的通孔用于穿装定位芯轴，芯轴与通孔的配合公差选用间隙配合，既保证筒体能够绕芯轴顺畅转动，方便不同工位的工件取放，又不会出现过大的径向窜动，保证回转过程的稳定性。筒身内部设置有十字型分隔筋，与筒体采用装配式连接，分隔筋的边缘做了倒圆角处理，避免工件取放时被尖锐棱角划伤，分隔筋的高度根据所收纳十字头工件的最大外径设计，保证工件放置后不会在筒体内出现轴向窜动，同时分隔筋上开设的减重孔也进一步降低了整体结构的重量。在实际生产线应用中，该筒体可直接安装在回转式上料机构上，配合驱动装置实现定角度回转，每个分隔仓对应一个上料工位，能够实现十字头工件的有序上料，相比传统的料盘式上料结构，其单仓存储量更大，补料频次更低，

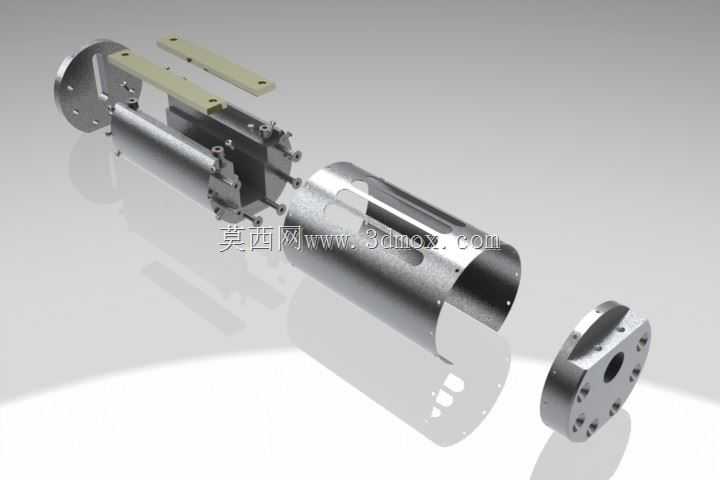

　　同时装配式的结构也能根据不同规格的十字头工件，快速更换对应尺寸的内部分隔筋，无需更换整个筒体，大幅提升了工装的通用适配性。考虑到工业现场可能存在的油污、粉尘环境，筒体所有装配接缝处都设计有密封槽，可加装密封条阻挡粉尘进入接缝内部造成紧固件锈蚀，所有外露的紧固件都采用不锈钢材质，避免长期使用后出现锈死无法拆卸的问题。筒身的长条镂空槽的宽度经过尺寸校核，小于所收纳工件的最小外形尺寸，防止工件在转运过程中从槽位脱落，同时槽边做了卷边强化处理，提升槽口位置的结构强度，避免长期磕碰出现槽口变形的问题。两端端盖与筒身的连接采用定位销加螺栓的组合方式，定位销承担周向剪切力，螺栓承担轴向拉紧力，受力分配合理，在频繁启停的回转工况下，连接结构不会出现松动错位的情况，保证长期使用的结构可靠性。
