铁路轨道走行用钢制车轮结构设计

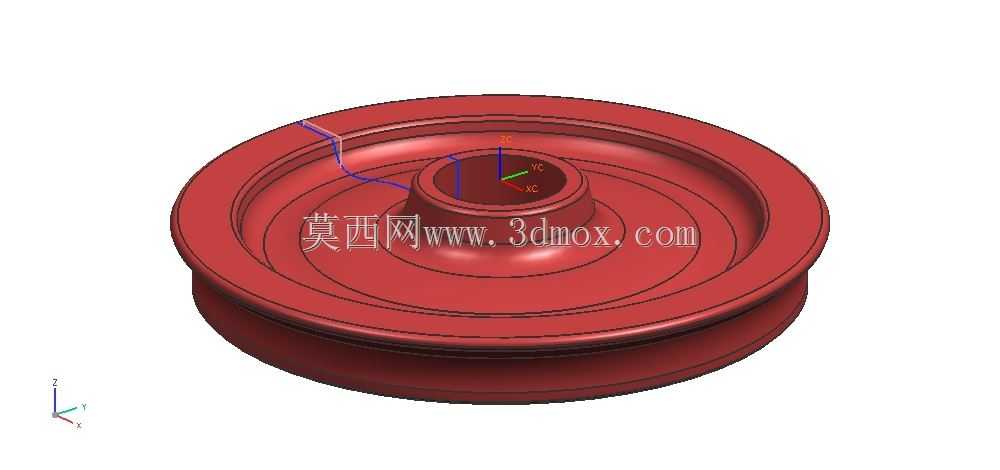

　　在轨道交通走行系统的设计环节中，车轮作为直接承接整车载荷、与轨道踏面持续接触的核心受力部件，其结构合理性直接决定了车辆运行的平稳性、轮轨接触寿命以及行车安全阈值。这款车轮的结构设计完全围绕铁路重载运行的实际工况展开，轮体采用整体锻压成型的回转体结构，从外轮廓来看，外侧设置的轮缘是防止车辆脱轨的关键结构，轮缘的高度、内侧斜度都经过轮轨匹配计算，在车辆通过曲线轨道时，轮缘会与钢轨侧面形成导向接触，抵消离心力带来的横向偏移量，避免轮对掉道。踏面部分采用了符合铁路轮轨接触标准的锥形轮廓设计，这种带锥度的踏面一方面能在直线运行时让轮对自动对中，减少蛇形运动带来的横向晃动，另一方面在曲线通过时，利用内外轮接触半径差实现差速效果，降低轮轨之间的滑动摩擦损耗。

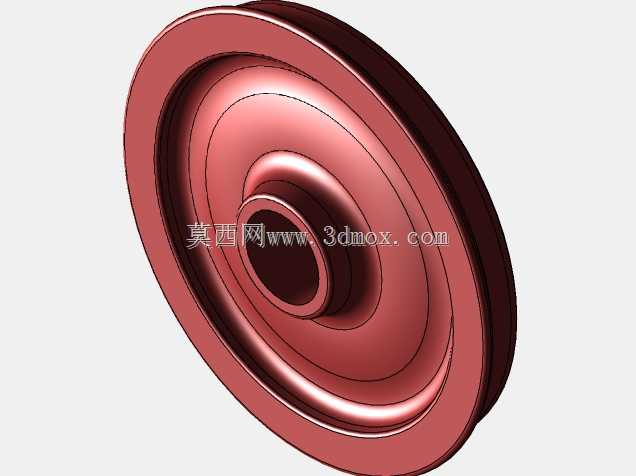

　　从安装配合维度来看，车轮中心的轮毂孔是与车轴实现过盈配合的核心部位，孔的加工精度、圆柱度公差直接决定了轮轴压装后的连接可靠性，设计时需要根据轴重计算过盈量范围，既要保证运行过程中轮轴不发生相对转动、轴向窜动，也要避免过盈量过大导致轮毂部位产生过大的装配内应力，长期运行出现疲劳裂纹。轮毂部分的厚度设计兼顾了压装受力和减重需求，向外延伸的轮辐采用平滑过渡的圆弧曲面结构，而非直板式结构，这种曲面辐板能更好地分散垂向载荷带来的弯曲应力，同时在车辆经过轨道接头、道岔等存在冲击载荷的路段时，辐板的微变形能吸收一部分冲击能量，减少振动向轴箱、转向架构架的传递，提升整车的运行平稳性。

　　轮辋部分是直接与轨道接触的部位，其厚度设计充分考虑了长期运行的磨耗余量，踏面在运行过程中会因为制动、滚动接触产生均匀磨耗，足够的辋厚能保证车轮在整个服役周期内，经过多次镟修修整踏面轮廓后依然满足结构强度要求。整个轮体的所有过渡位置都采用了圆角过渡设计，完全避免直角锐边结构，从应力分布的角度来说，圆角过渡能有效消除应力集中点，避免长期交变载荷作用下在结构突变位置萌生疲劳裂纹，这对于承受循环垂向载荷、横向冲击力的走行部件来说是至关重要的设计细节。

　　在实际应用场景中，这类车轮不仅适用于常规的干线铁路货运、客运车辆，也可适配厂矿内部的轨道运输机车、重型轨道平车等设备，不同轴重对应的车轮尺寸、材质热处理要求会有差异，但核心的结构逻辑保持一致：轮缘负责导向防脱、踏面负责承载滚动、辐板负责传力缓冲、轮毂负责轮轴连接。设计建模过程中，回转体的同轴度公差是需要重点控制的形位公差，轮缘、踏面、轮毂孔的同轴度偏差过大会导致车辆运行时出现轮对偏磨、振动加剧的问题，建模时需要以轮毂孔的中心轴线作为整个零件的基准轴线，所有回转轮廓都基于该基准进行绘制，保证各部位的位置精度。另外，轮体的动平衡性能也是设计时需要考量的点，对称的回转结构本身具备较好的动平衡基础，在后续加工环节中可以通过在辐板位置设置平衡块安装结构或者去重区域，实现轮对的动平衡校正，满足高速运行的平稳性要求。很多刚接触轨道交通部件设计的工程师容易忽略轮轨接触的匹配关系，单纯按照回转零件的思路设计车轮外形，实际上踏面的锥度、轮缘的轮廓角度都需要和对应型号的钢轨廓形匹配，才能保证接触应力分布在合理范围内，避免局部应力过大导致的踏面剥离、轮缘异常磨耗等早期失效问题。
