车辆减震悬挂结构三维设计

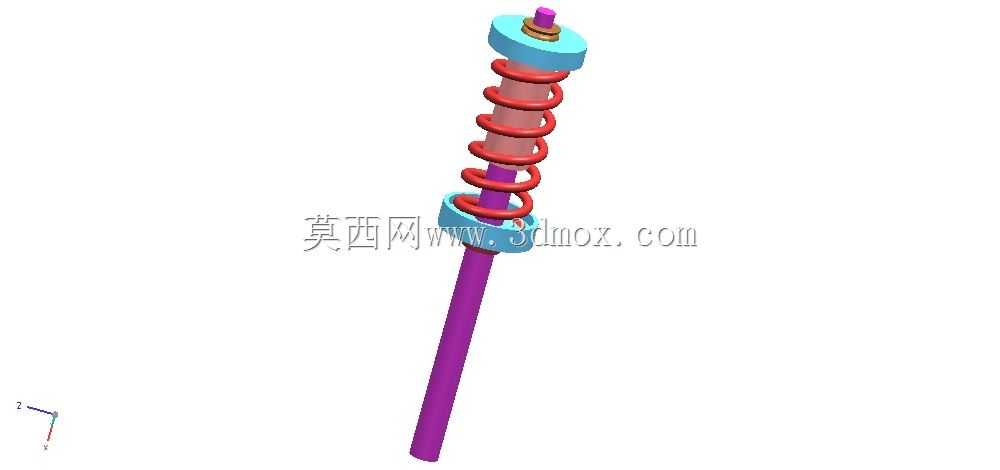

　　在乘用车辆、非道路作业机械的底盘行走系统中，悬挂部件是承接车身与行走轮系的核心传力缓冲单元，日常作业里既要传递车轮与车架间的纵向、侧向作用力，还要过滤路面颠簸带来的冲击载荷，避免刚性冲击直接传递至车身结构，既提升驾乘人员的乘坐舒适度，也能保护车架上搭载的精密设备、结构件不会因为持续振动出现疲劳损坏。这套悬挂结构采用了螺旋弹簧与阻尼杆同轴布置的经典设计形式，设计阶段优先考虑了安装空间的紧凑性，将弹性元件与阻尼元件的轴线完全重合，相比分体式布置的悬挂结构，能大幅减少侧向安装支架的占用空间，适配多数紧凑型乘用车辆、小型工程作业机械的轮边安装空间。从功能实现逻辑来看，套在阻尼杆外侧的螺旋弹簧主要承担垂直方向的载荷支撑，

　　根据预设的承载吨位匹配对应的弹簧刚度，空载状态下弹簧预压缩量预留了足够的缓冲行程，遇到路面凸起冲击时弹簧压缩吸能，驶过凹陷路面时弹簧回弹保证车轮始终贴合地面，避免轮系抓地力不足出现打滑、失控的问题；中间的紫色阻尼杆则负责耗散弹簧往复运动的能量，避免弹簧在缓冲后出现持续的余振，让车身的振动能够快速收敛，不会出现长时间的上下起伏。设计过程中针对上下安装端做了适配性的结构处理，上端的蓝色安装座设置了同轴的定位凸台，能够直接卡入车架对应的安装沉孔内，配合紧固件完成固定，安装座端面预留的安装孔位按照通用乘用车的轮罩安装点间距做了匹配，不需要额外做转接支架就能完成装配；下端的安装座同样设置了定位结构，用于对接转向节或者下摆臂的安装接口，

　　安装边界的尺寸公差按照机械加工常用的IT7级精度预留，保证装配时不会出现卡滞、错位的问题。在实际选型匹配过程中，这类同轴式悬挂的阻尼杆行程需要和弹簧的极限压缩、拉伸行程做严格匹配，设计时将阻尼杆的最大拉伸长度设置为弹簧并圈长度的1.2倍，最大压缩长度小于弹簧完全并圈时的长度，避免极限工况下阻尼杆被拉脱或者顶死，同时弹簧的线径、中径、有效圈数参数经过反复校核，保证在额定载荷下的变形量落在设计要求的行程区间内，不会出现刚度过大缓冲效果差、刚度过小支撑不足的问题。从结构细节来看，弹簧两端都做了并圈磨平处理，和上下安装座的支撑面完全贴合，避免弹簧受载时出现偏磨、侧向滑移的问题；阻尼杆的外露杆体表面做了硬化处理，减少日常行驶中泥沙、

　　碎石飞溅带来的表面划伤，避免密封件因为杆体表面划痕出现漏油、阻尼失效的问题。这类悬挂结构除了应用在常规乘用车辆上，也可以经过参数调整后适配小型电动代步车、场地作业观光车、非道路小型工程机械的底盘系统，只需要根据目标车型的轴荷、安装空间调整弹簧刚度、阻尼杆总长、上下安装座的接口尺寸，就能快速完成适配，不需要重新做整体的结构拓扑，能大幅缩短底盘部件的开发周期。在三维建模过程中，所有配合面都按照实际装配关系做了约束设置，弹簧的螺旋升角、节距参数完全按照实际加工参数设置，阻尼杆的活塞、密封件结构也做了等比例还原，能够直接用于后续的运动仿真、干涉检查工作，在设计阶段就能验证极限行程下各部件是否会出现运动干涉，提前规避装配后出现的卡滞、碰撞问题。
