ENG型广播摄像机B4接口镜头安装盖结构

　　在广播电视设备的日常运维与镜头存储场景中，B4安装盖是ENG型广播摄像机镜头接口端必不可少的防护结构件，这类部件直接关系到镜头后端光学元件、接口触点的防护可靠性，也会影响镜头在闲置、转运过程中的防尘、防磕碰表现。从实际使用场景来看，广播级ENG摄像机常年承担外拍、演播室录制等任务，镜头更换频率较高，当镜头从机身拆下后，后端的光学传感器适配面、定位卡口完全暴露，若没有适配的安装盖做封闭防护，浮尘、水汽很容易落在透镜表面，甚至进入镜头内部的调焦、光圈传动结构，轻则增加清洁维护成本，重则造成镜头成像瑕疵、传动卡滞。

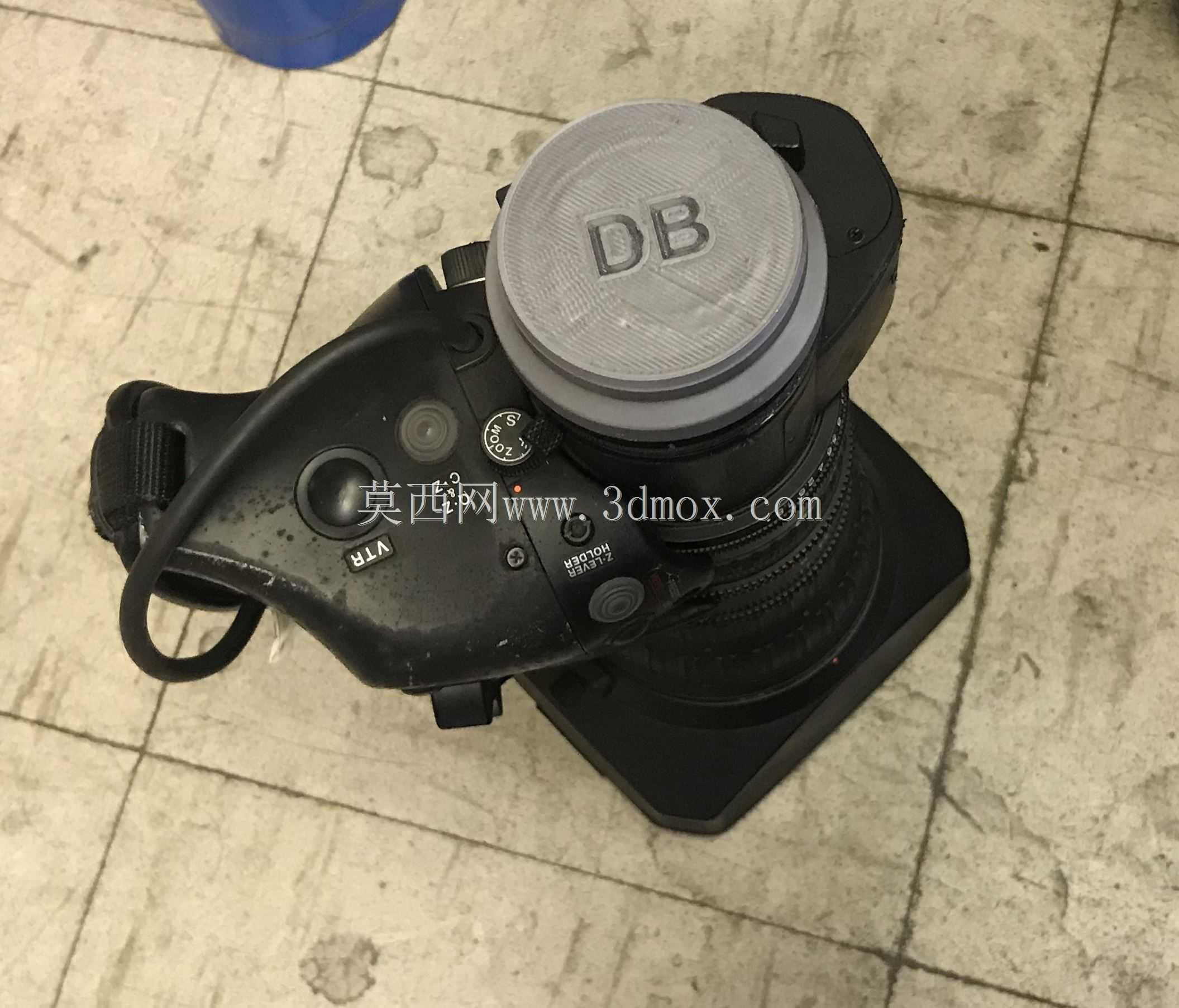

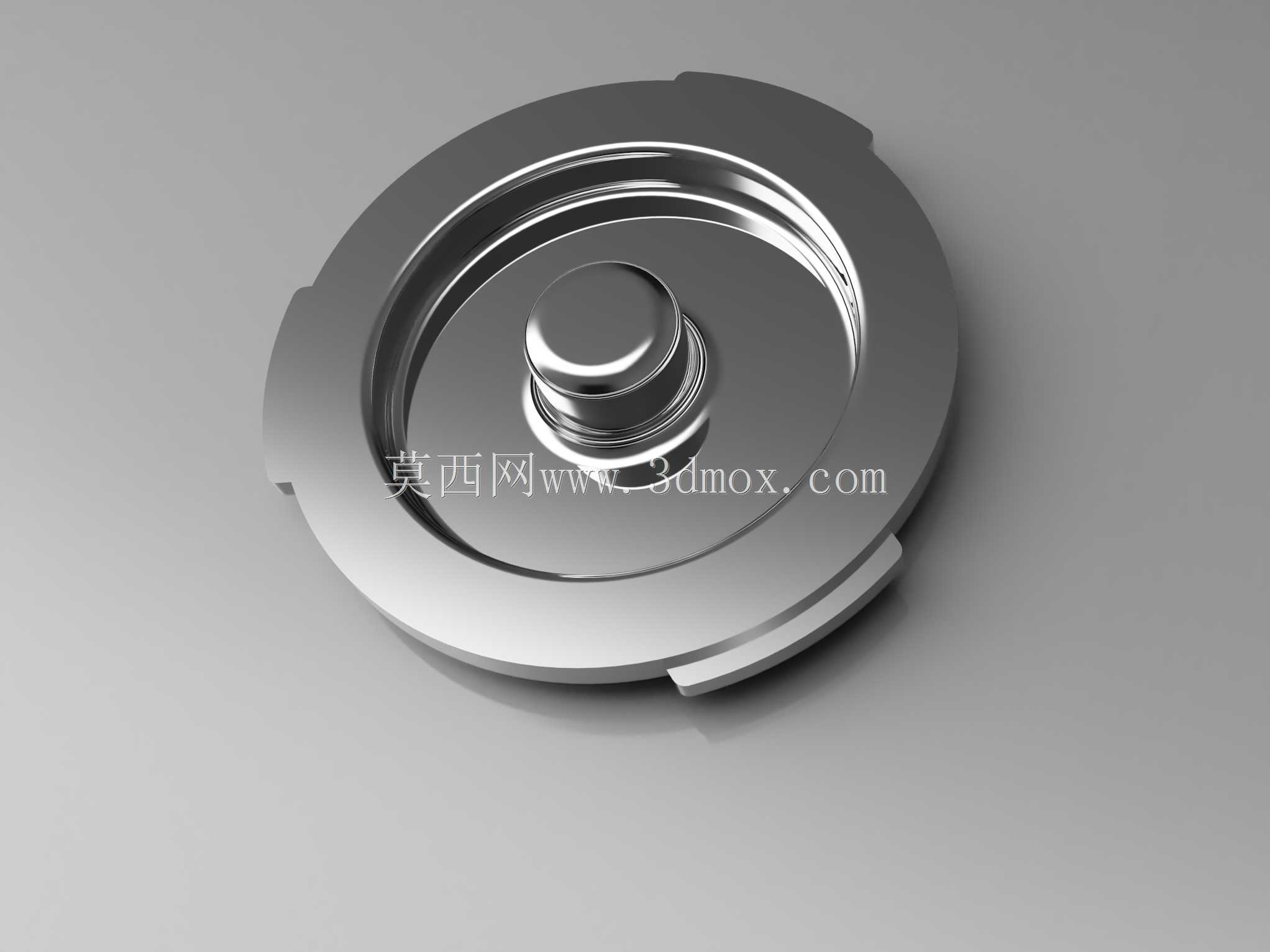

　　这款安装盖的结构设计完全贴合B4接口的实际安装边界，整体分为三个功能部分：与镜头卡口配合的卡接基座、封闭端面的防护盖板、以及带凸起握持位的上盖结构。卡接基座的内侧做了与B4卡口完全匹配的定位卡槽，安装时对准卡口缺口旋转即可完成锁止，不需要额外紧固件，拆装效率完全适配广电行业现场快装快拆的使用需求；基座的边缘做了均匀分布的止位凸台，和镜头卡口的限位槽一一对应，安装到位后不会出现松脱、转动的情况，哪怕是放在设备包内随运输颠簸，也不会出现盖体脱落的问题。

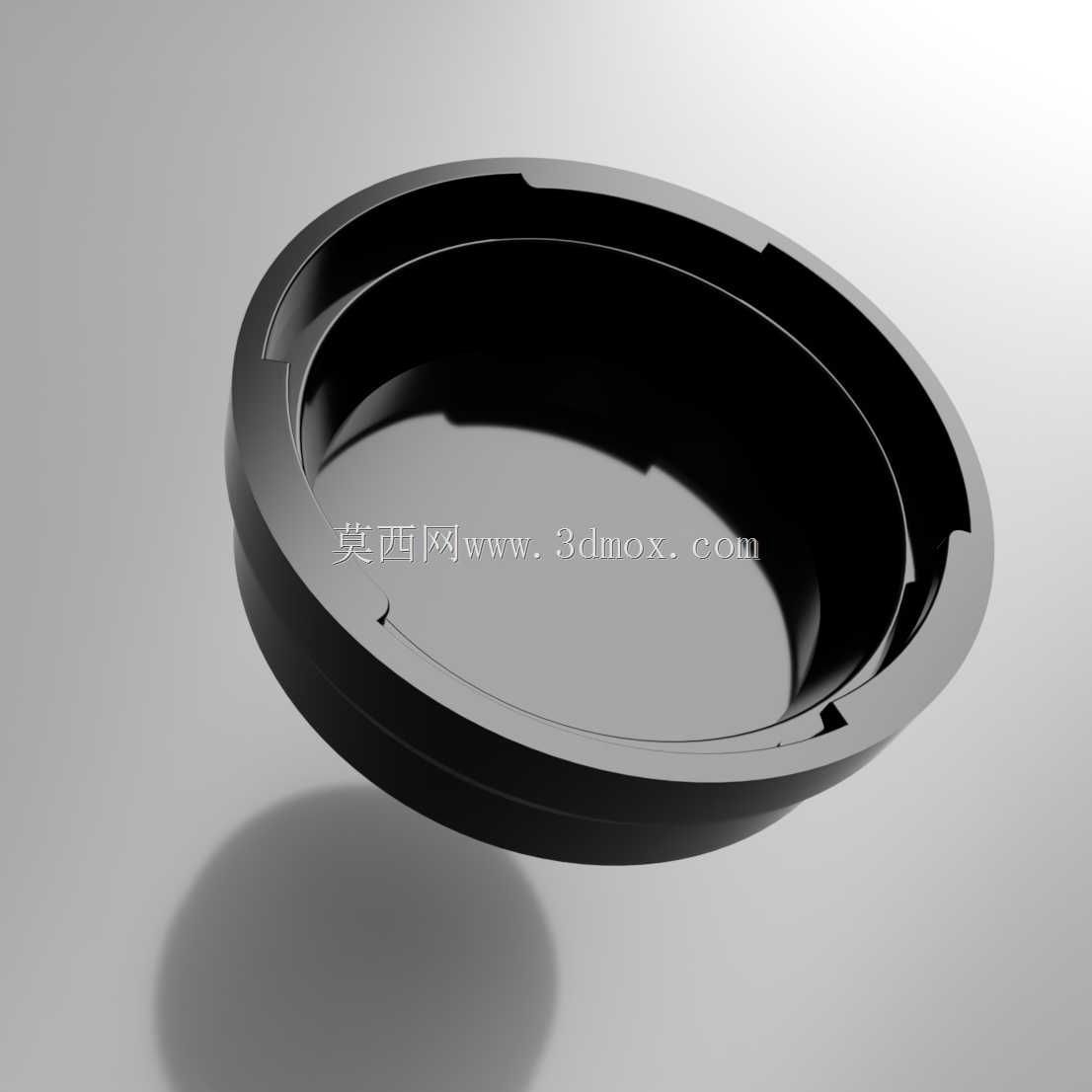

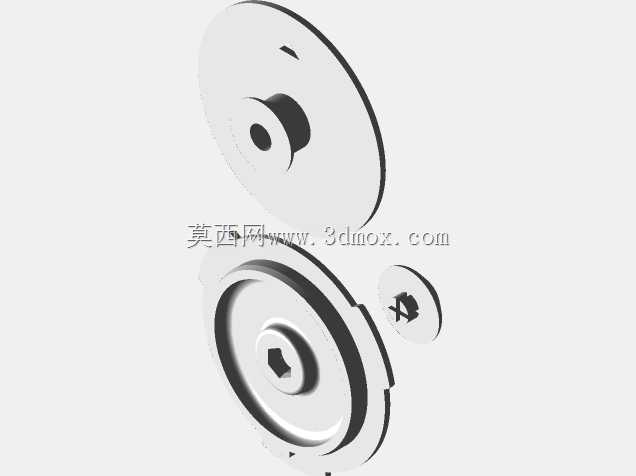

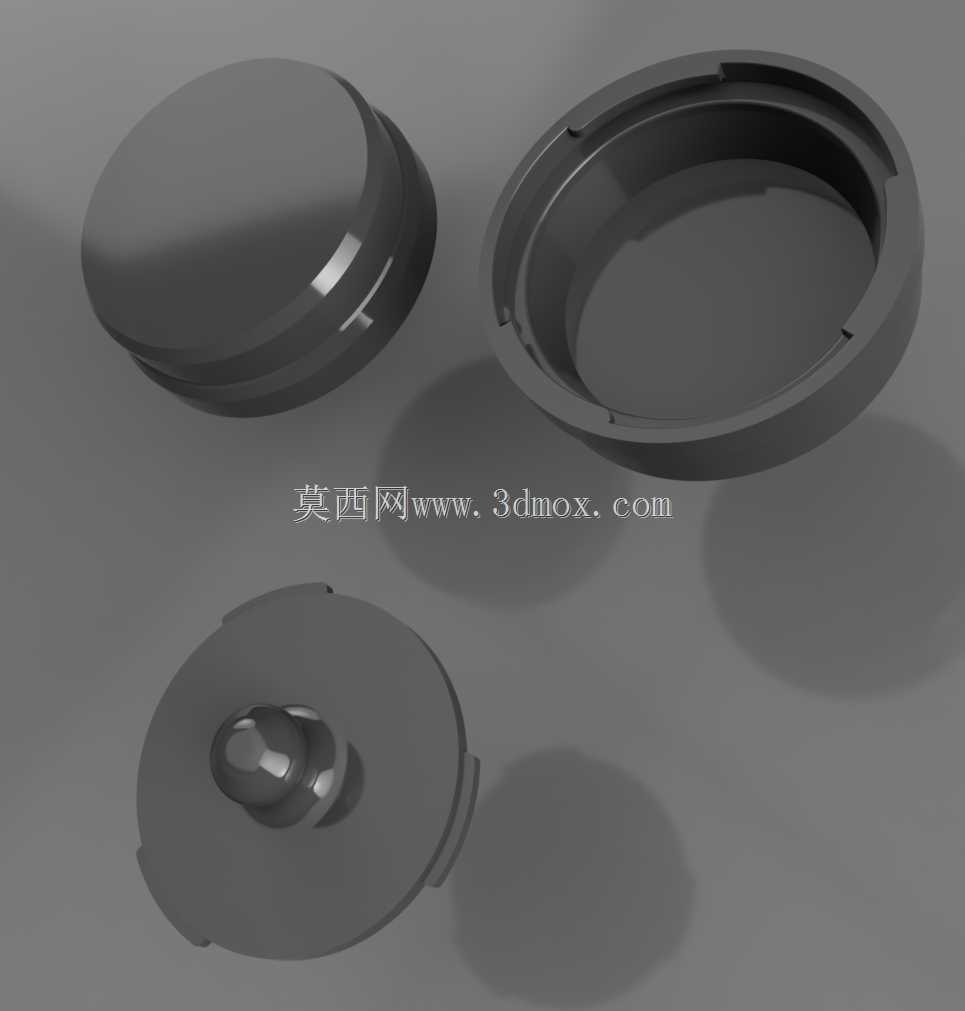

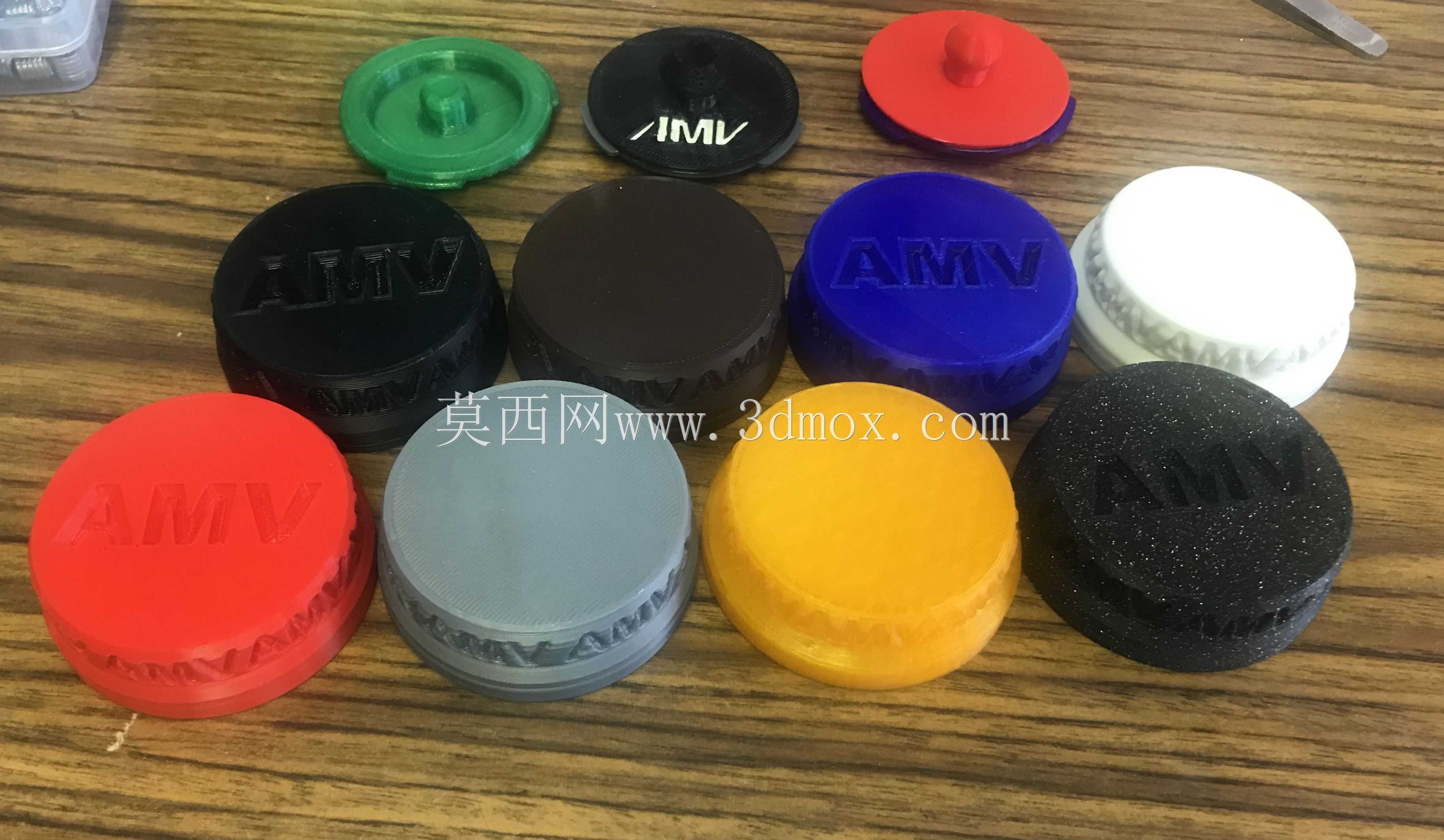

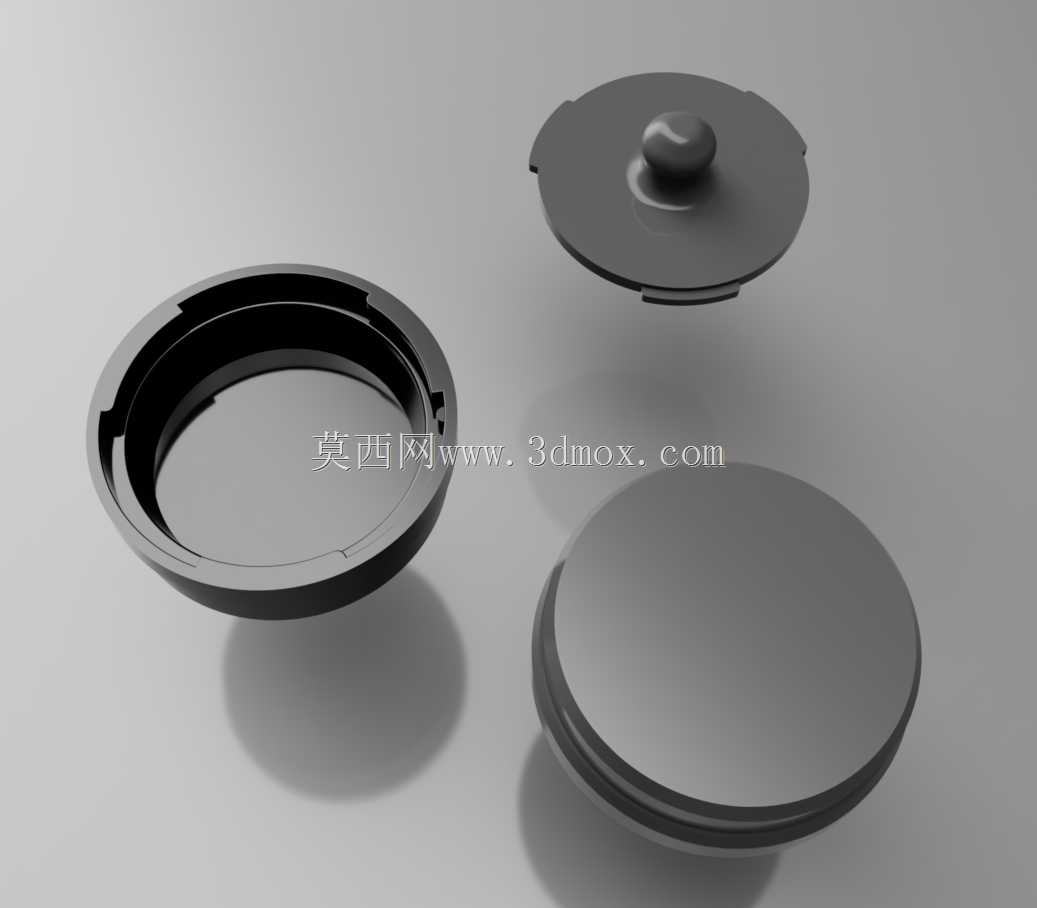

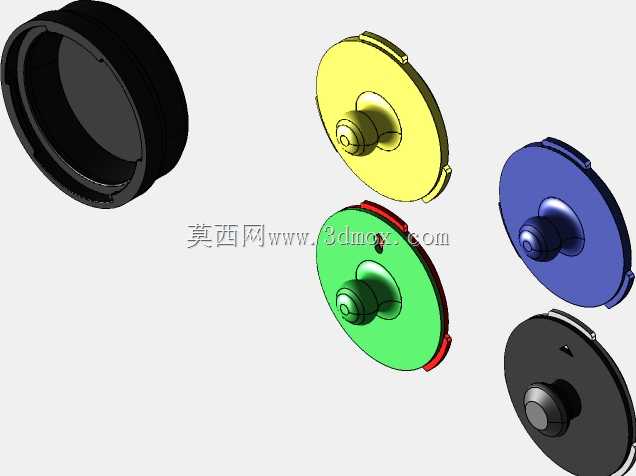

　　设计过程中针对不同的使用需求做了两种结构版本的适配：一体式结构的盖体整体强度更高，适合长期存储镜头时使用，整体没有拼接缝隙，防尘密封表现更好；粘合式的双片结构则兼顾了轻量化与结构强度，盖体中心预留了M3规格的螺钉安装位，可搭配短M3螺钉与螺母完成组件锁紧，适配部分带尾部附件的特殊镜头安装需求。需要注意的是，在做这类盖体的结构设计时，盖体朝向镜头传感器的内侧端面必须做避空设计，不能设置任何支撑筋位直接对准传感器表面，避免3D打印或者注塑生产时的支撑残留、材料溢边刮伤传感器镀膜，也防止残留的支撑碎屑落在传感器表面造成清洁难题。

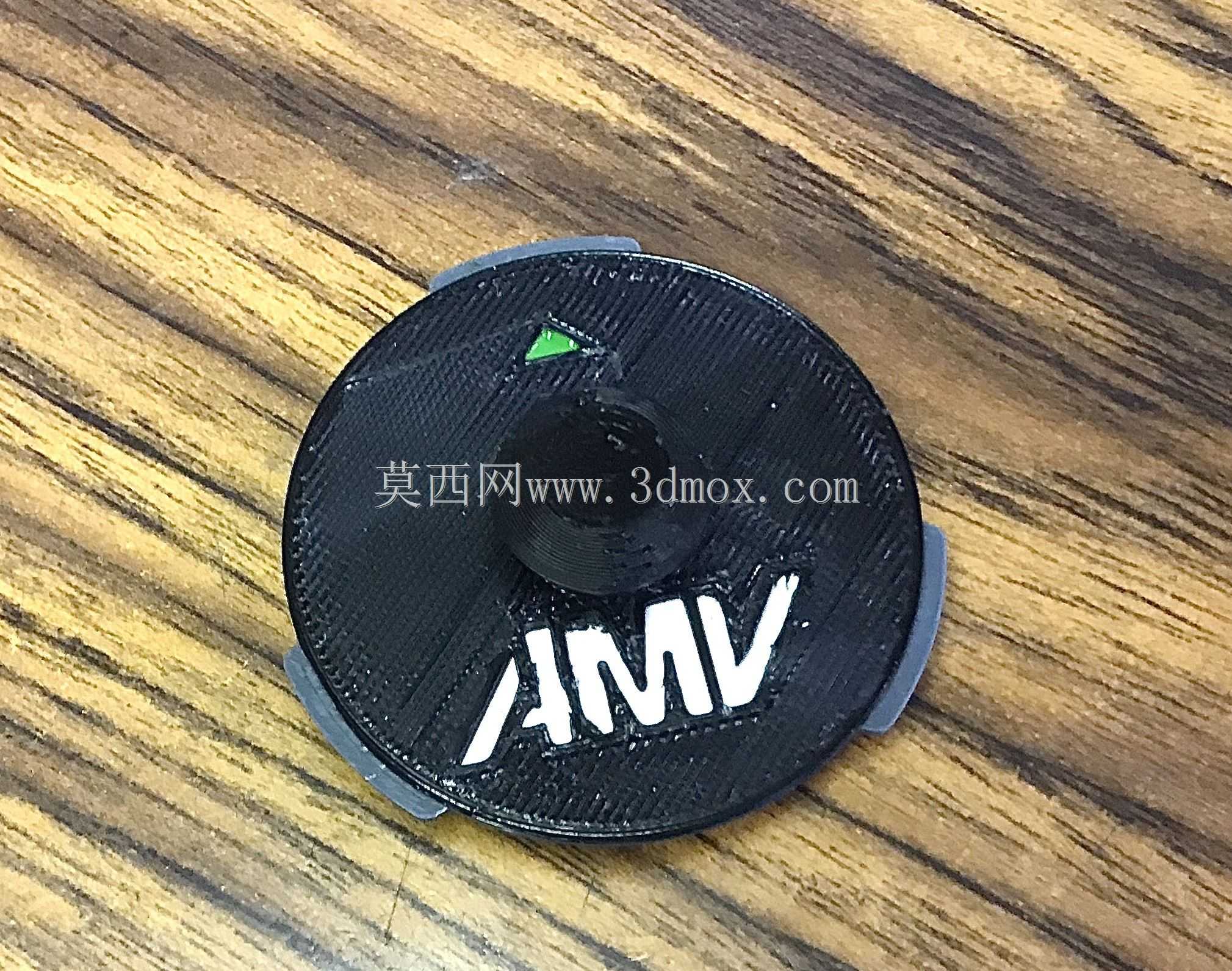

　　盖体的透镜后侧法兰位置做了局部加厚的支撑结构，仅在法兰的尖端位置设置微小支撑位，既保证了盖体整体的结构刚性，避免拧紧时盖体变形导致卡口配合间隙过大，又尽可能减少了生产过程中支撑材料的使用，降低后续后处理的工作量。盖体顶部的球形凸起握持位做了圆弧过渡处理，表面没有尖锐棱角，操作人员戴手套也能顺利完成旋转拆装动作，哪怕是冬季户外低温环境下操作，也不会因为握持位打滑出现安装不到位的问题。

　　从安装边界尺寸来看，这款安装盖的外径完全匹配B4卡口的标准安装尺寸，不会超出镜头尾部的外径轮廓，安装后不会和镜头尾部的线缆、附件产生干涉，盖体的轴向深度经过反复校核，安装后内侧端面和镜头最后一片透镜之间保留了足够的安全间隙，哪怕盖体受到轻微的外力挤压，也不会接触到透镜表面造成镜片损伤。盖体的配合面做了微小的倒角处理，安装时可以顺畅导入卡口，不会因为边角毛刺出现卡滞，长期反复拆装也不会磨损镜头的卡口金属表面。

　　在实际的设备运维场景中，这类安装盖除了基础的防护作用，还可以在镜头做校准、维护时作为临时的支撑底座，将镜头尾部朝上放置在工作台面时，盖体的平整端面可以保证镜头放置稳定，不会碰伤镜头前端的镜片或者镜身的调节环。针对广电行业设备流转频繁的特点，盖体的材料选择偏向耐磨、抗冲击的材质，日常使用中哪怕出现轻微的跌落、碰撞，也不会出现开裂、碎边的问题，使用寿命可以覆盖镜头的全服役周期，不需要频繁更换配件。
