防爆型现场操作控制按钮盒

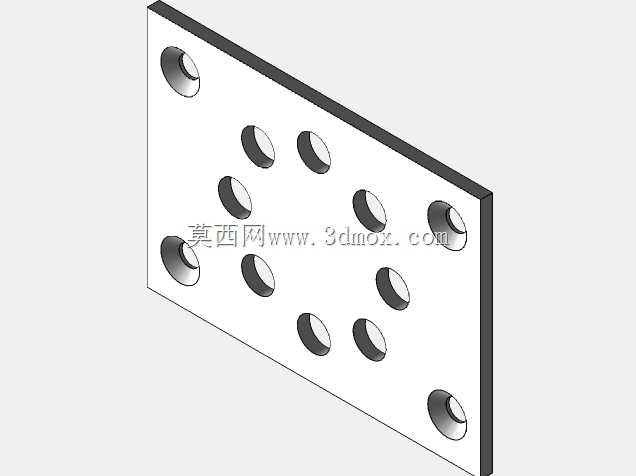

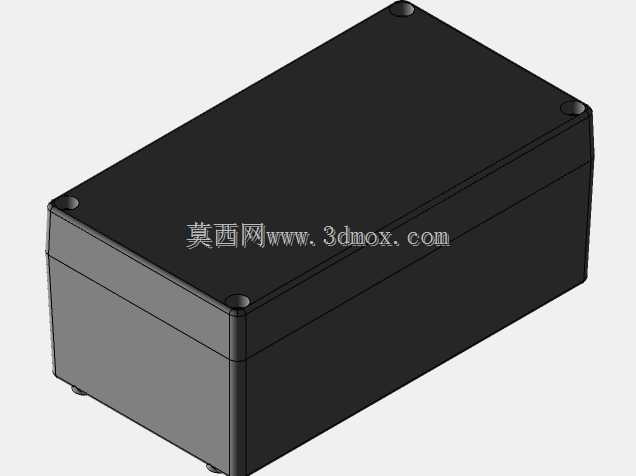

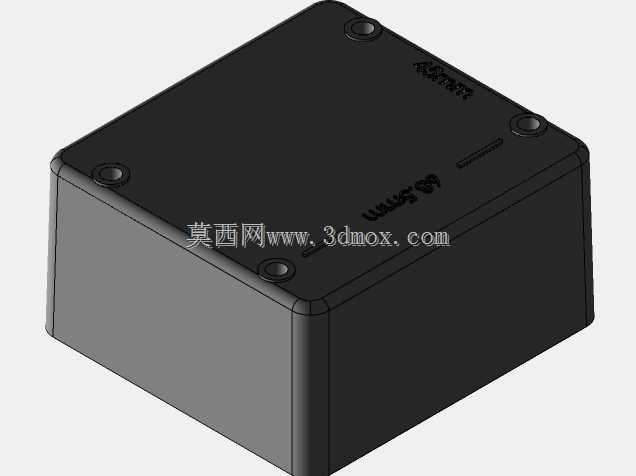

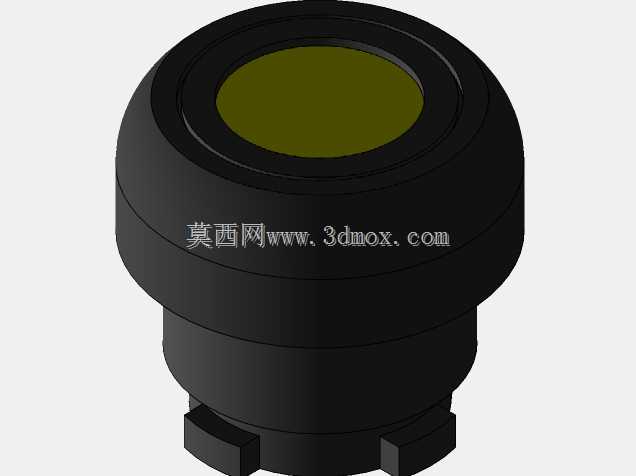

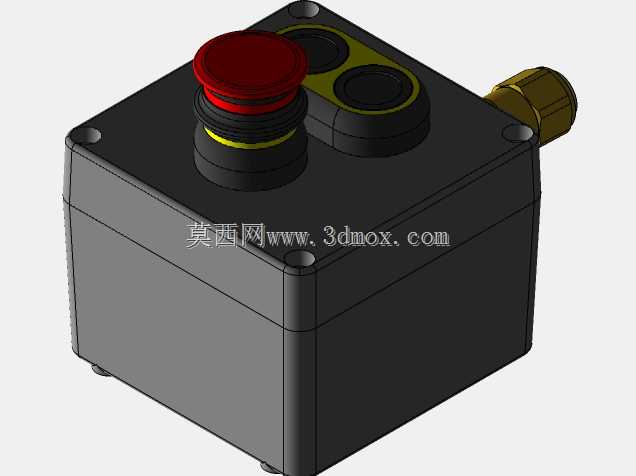

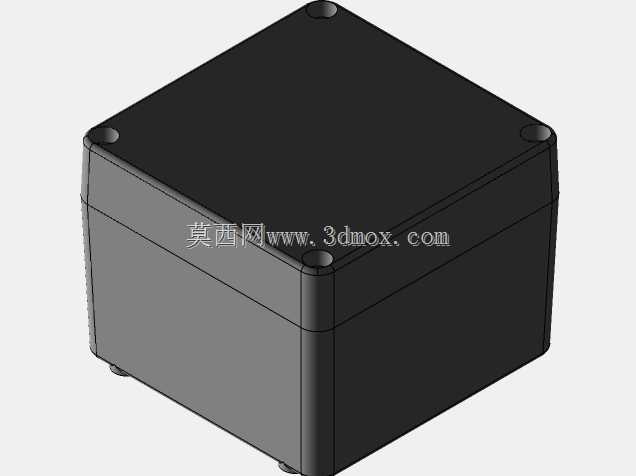

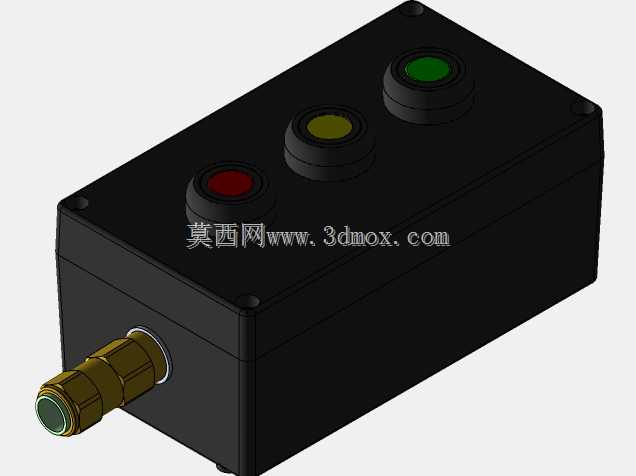

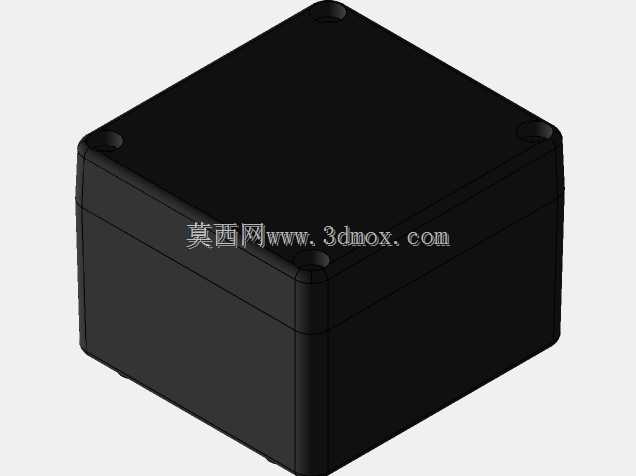

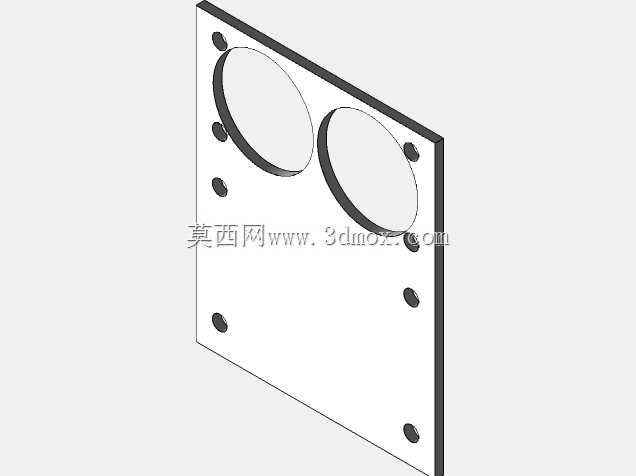

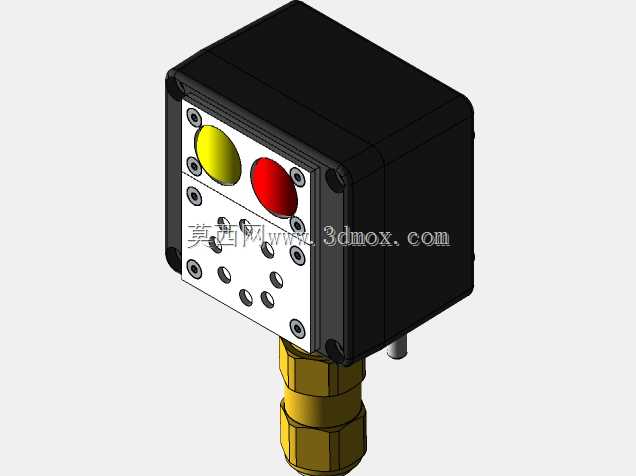

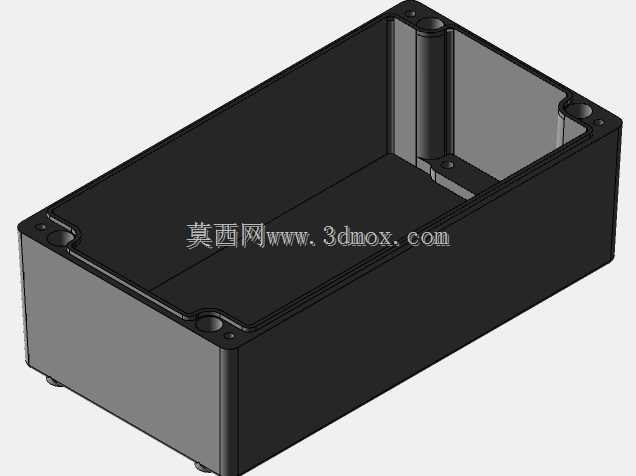

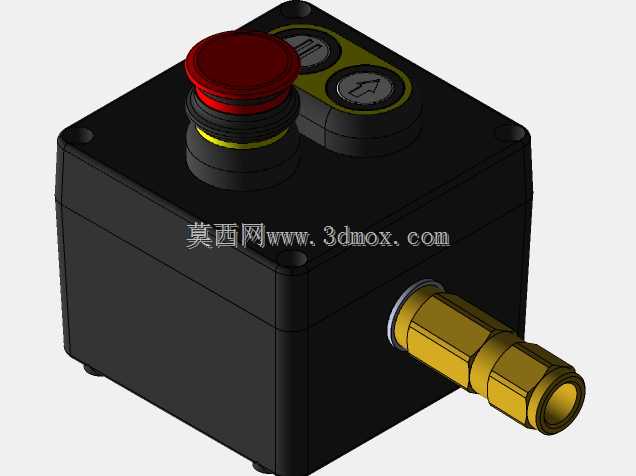

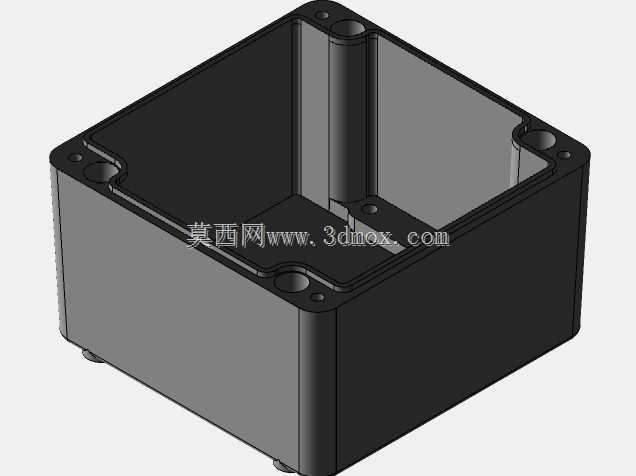

　　这类防爆操作器件主要用在存在易燃易爆气体、粉尘的危险作业区域，比如石油化工生产装置区、油气储运站场、煤矿井下非采掘工作面、易燃易爆粉体加工车间这类对电气设备防爆等级有强制要求的场景，作为现场就地控制的人机交互节点，替代普通非防爆按钮盒完成设备启停、信号反馈、状态确认这类操作，避免操作过程中产生的电火花引燃周边易燃易爆介质。从结构设计来看，壳体采用高强度工程塑料或者铸铝合金材质做隔爆型结构，壳体接合面做了足够宽度的隔爆间隙处理，即便盒内元件出现打火引爆内部渗入的可燃介质，火焰也会通过接合面的间隙冷却泄压，不会引燃外部环境的爆炸性混合物，满足对应防爆等级的防护要求。正面的操作面板预留了多个元件安装位，图中可见配置了黄、红两个凸头按钮，

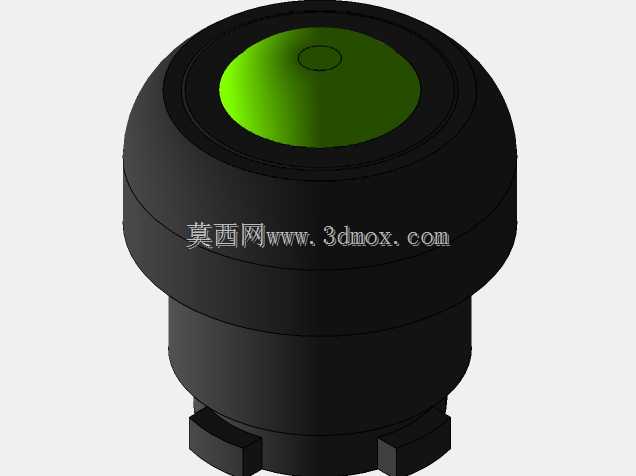

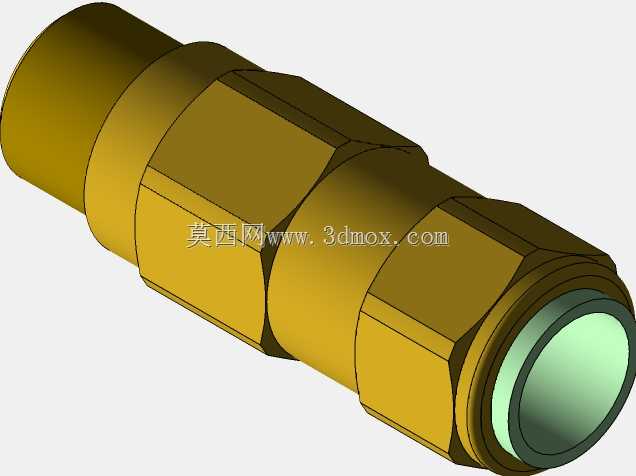

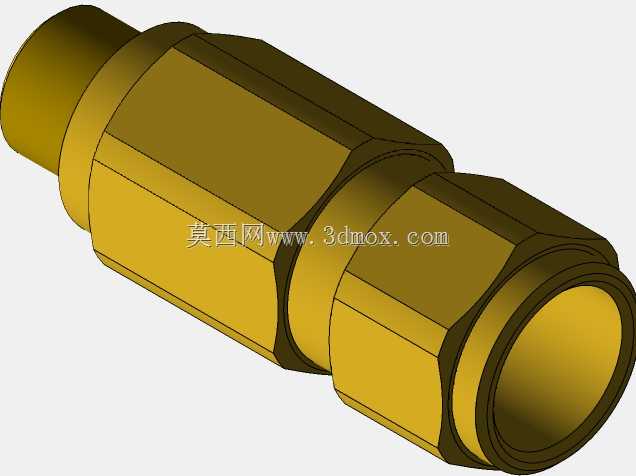

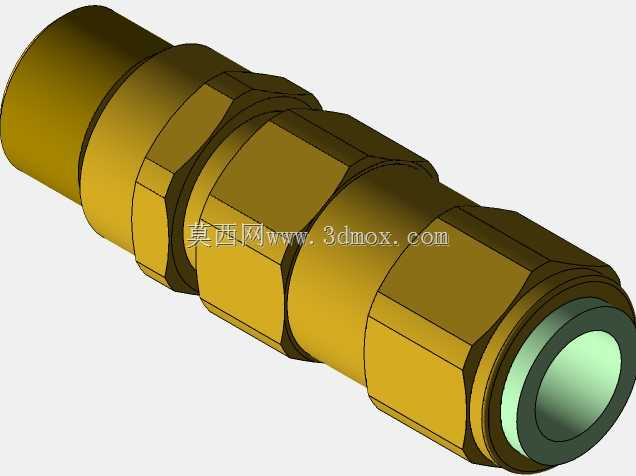

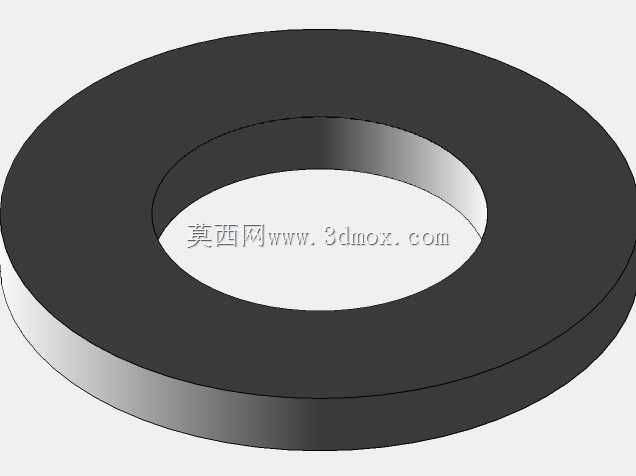

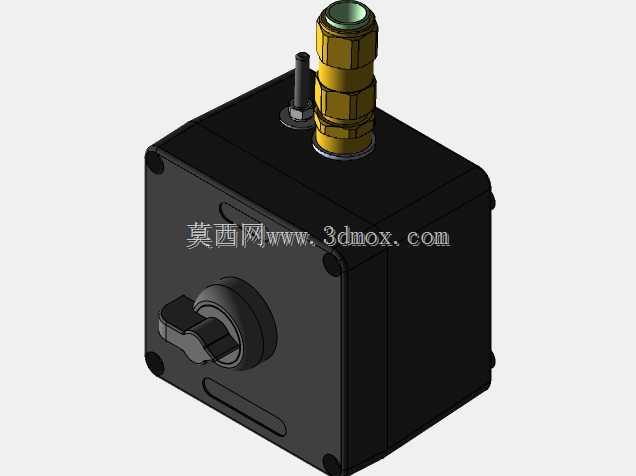

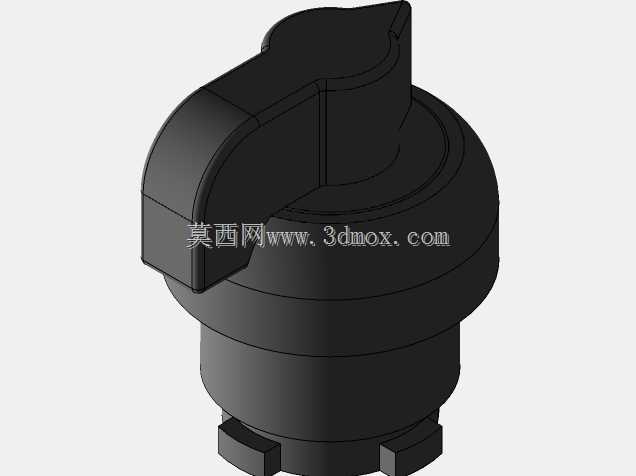

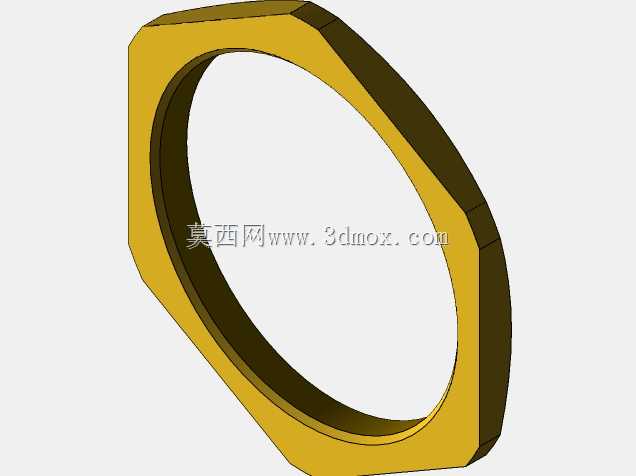

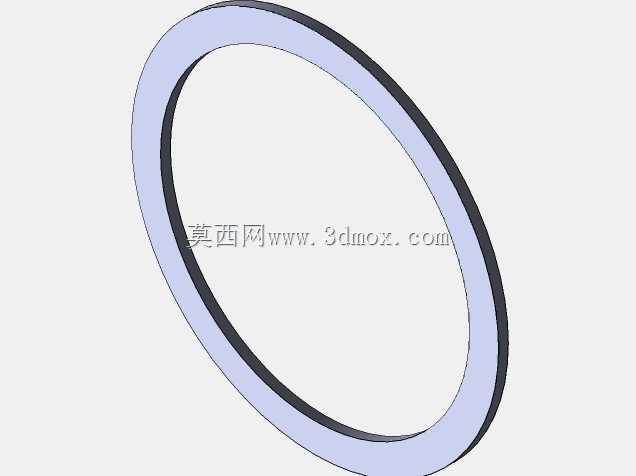

　　分别对应预警、急停这类常用功能，剩余的预留孔位可以根据实际项目需求加装普通启停按钮、旋钮开关、指示灯、转换开关这类元件，面板和壳体之间用密封橡胶圈做整体密封，达到IP65以上的防护等级，能够阻挡现场的粉尘、喷淋水进入壳体内部，适应户外或者多尘潮湿的工业现场环境。底部的电缆引入装置采用防爆格兰头结构，和进线电缆做密封锁紧，既可以固定电缆防止拉扯脱落，也能保证壳体的密封性能和隔爆完整性，避免外部易燃易爆介质从电缆进线位置渗入盒内。设计过程中首先要确定防爆等级匹配应用场景的危险区域划分，隔爆面的长度、间隙参数严格遵循防爆标准要求，壳体壁厚要能承受内部爆炸的压力冲击，不会出现开裂变形。安装边界方面，

　　这类按钮盒可以通过背部的安装支架直接固定在现场的工艺管道、设备立柱或者现场立式安装杆上，安装时要保证操作面板距离操作面的高度在1.2米到1.5米之间，符合人体工程学操作高度，避免操作人员抬手过高或者弯腰操作，同时要避开强振动源、高温热源的直接辐射，防止壳体密封件过早老化、操作元件因为振动出现误动作。接线时内部预留足够的走线空间，强弱电回路分开布线，每个接线端子做好绝缘防护，避免不同回路之间出现短路，电缆进线完成后要将格兰头的密封胶圈压紧，多余的进线孔要使用配套的防爆堵头密封，不能留有敞口的通孔破坏整体防爆性能。实际使用中，这类操作盒的按钮操作力设置在5N到15N之间，既不会因为现场轻微振动出现误触发，

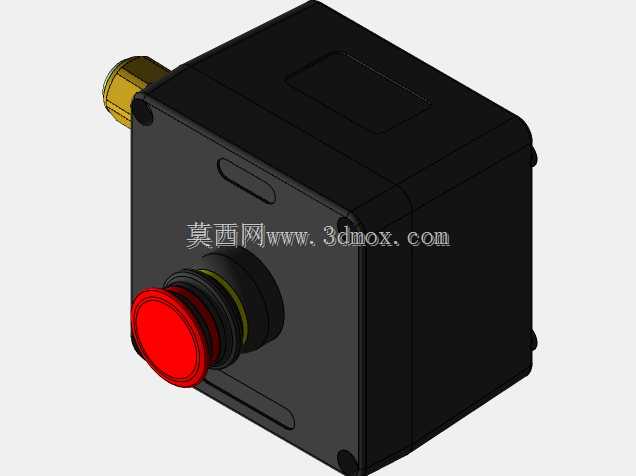

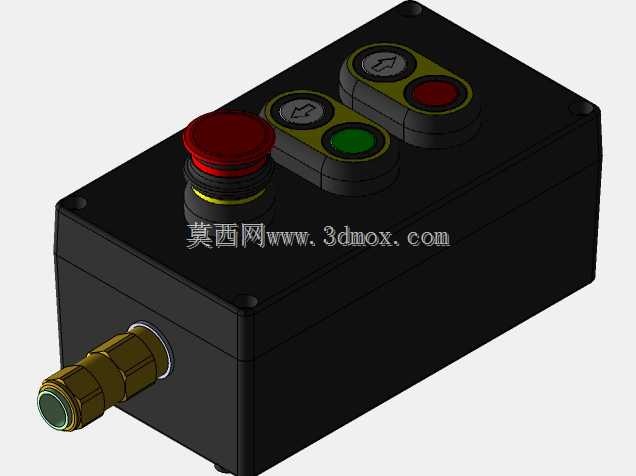

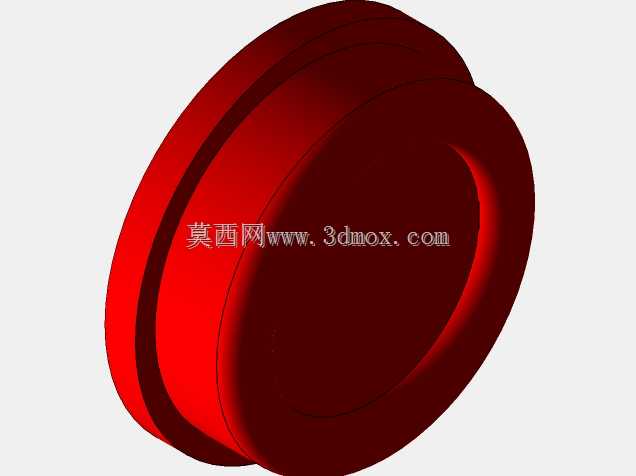

　　也不会让操作人员按动时需要施加过大的力，急停按钮采用旋转复位的红色蘑菇头结构，触发后可以保持锁定状态，需要人工旋转复位才能解除急停状态，避免误复位引发设备安全事故。面板上的元件标识采用蚀刻或者金属铭牌固定的方式，不会因为现场的日晒雨淋、化学品腐蚀出现标识脱落模糊，方便现场操作人员快速识别每个按钮对应的功能。壳体外部没有裸露的金属带电部件，所有外露的金属部件都做了等电位连接处理，避免静电积累产生放电火花，进一步提升危险区域使用的安全性能。
