重载矩形多芯工业连接器基座结构设计

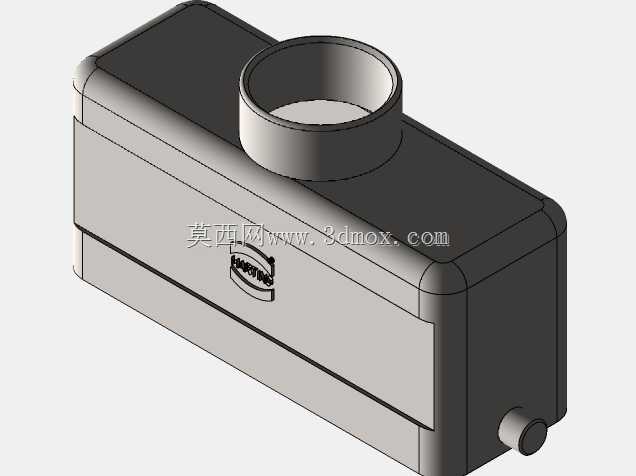

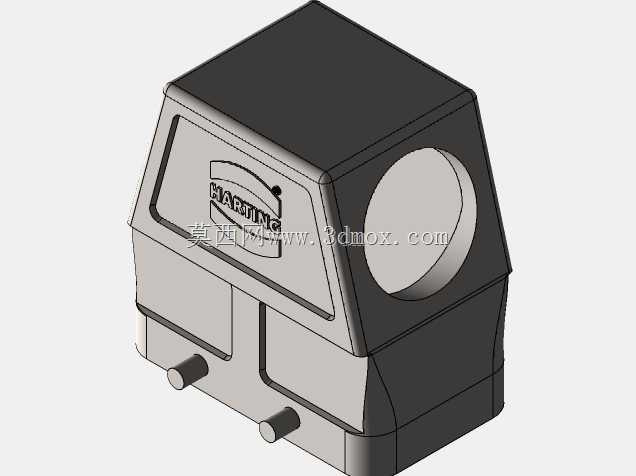

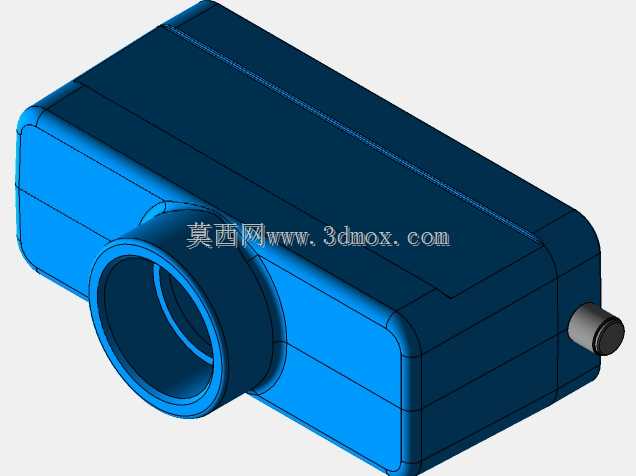

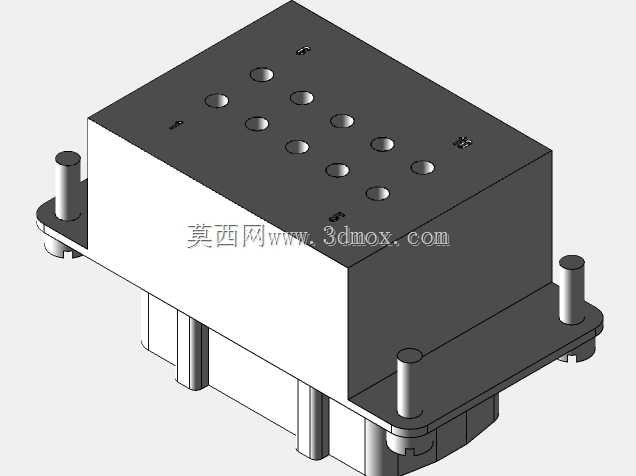

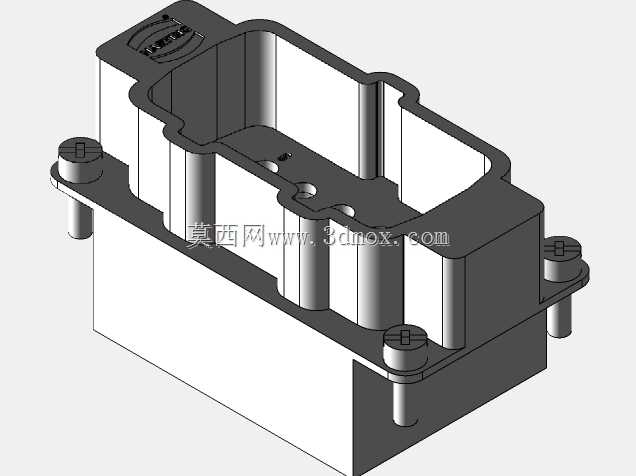

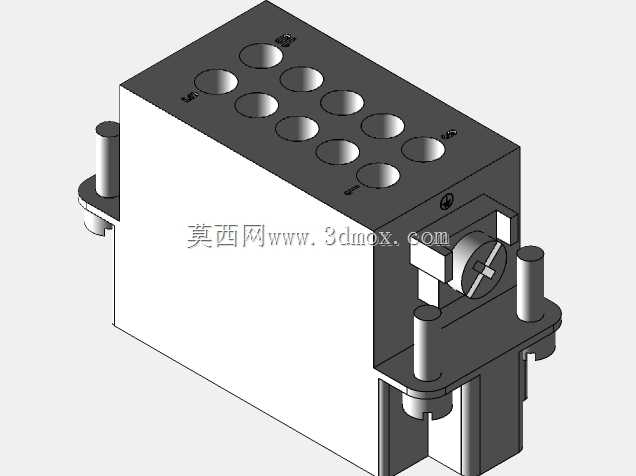

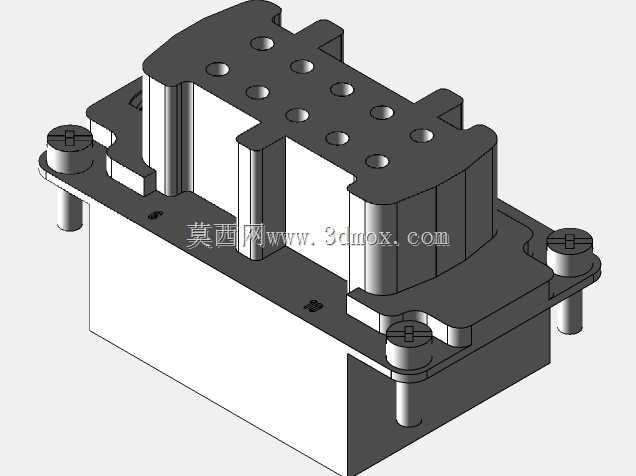

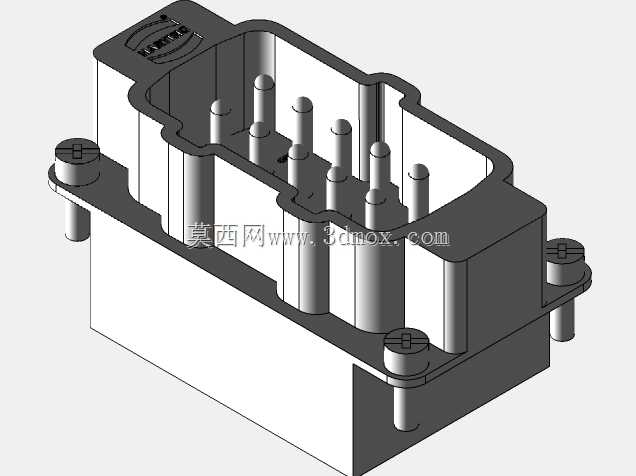

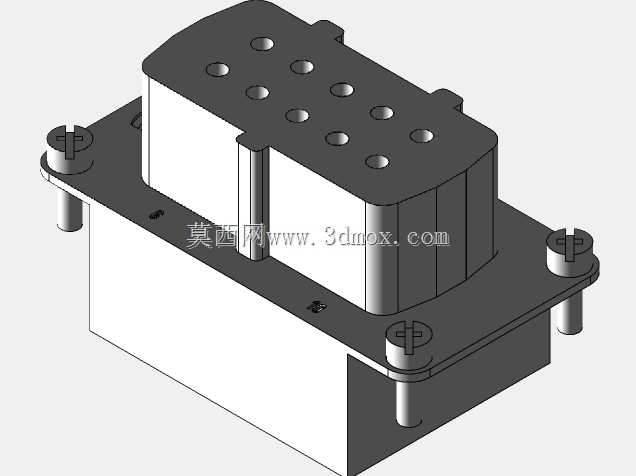

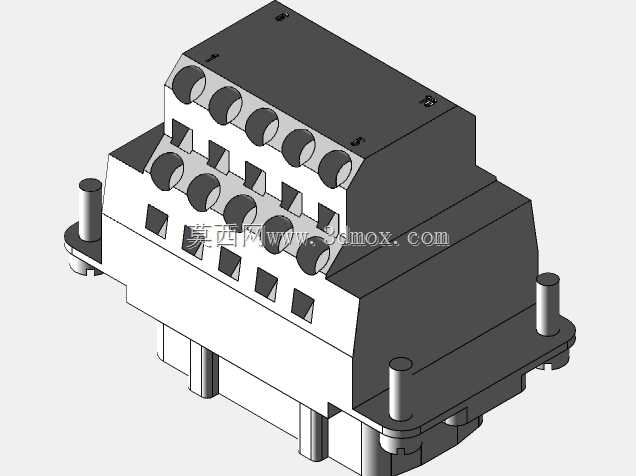

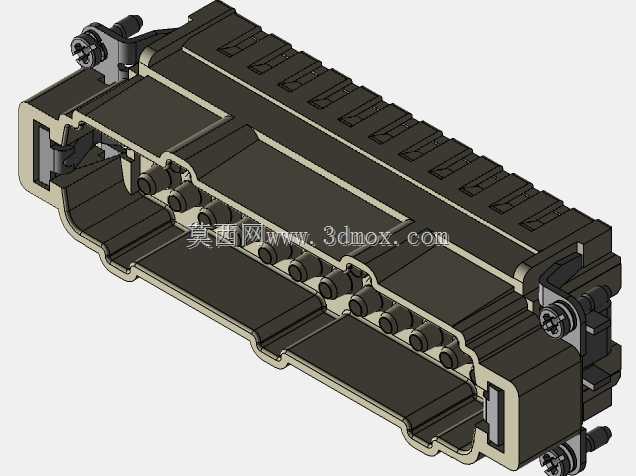

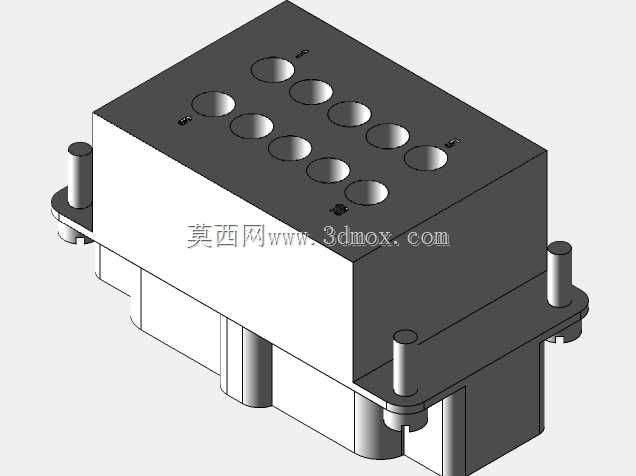

　　这款重载矩形连接器基座，是工业电气连接场景里的核心配套结构件，日常在自动化生产线、机床设备配电、轨道交通车载电气、户外工程机械的线路对接环节都能见到这类结构的身影，主要承担多芯强电或信号线路的对接承载、绝缘隔离、安装固定的作用，区别于普通民用接插件，这类结构需要适配工业场景下的振动、温差、粉尘等复杂工况，保证线路对接的稳定性。从结构设计逻辑来看，整个基座采用了带安装法兰的下沉式腔体设计，腔体内部排布了多根圆柱形插针安装柱，每根安装柱的位置度公差控制在0.1mm以内，保证公母端对接时插针不会出现偏载卡滞，插针安装柱之间预留了足够的爬电距离，满足不同电压等级下的绝缘要求，避免相邻插针之间出现拉弧放电的问题。

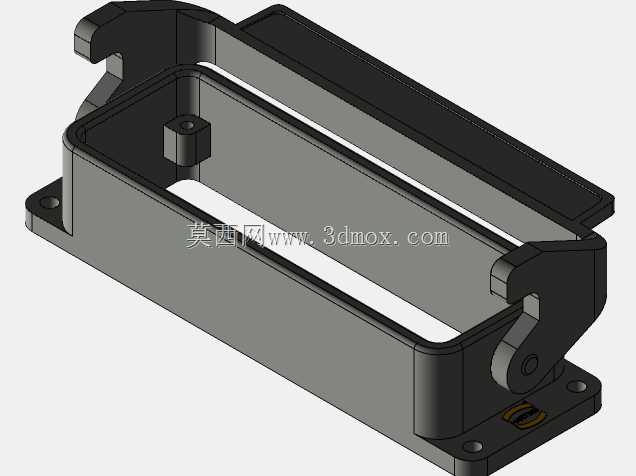

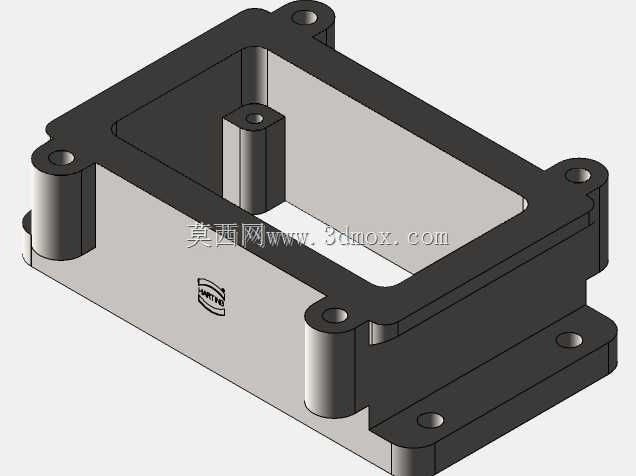

　　基座外侧的四个角位设计了带安装孔的凸台法兰，法兰上的安装孔适配标准规格的十字槽盘头螺钉，安装孔周边做了局部加厚处理，避免螺钉锁紧时基座出现应力开裂，法兰下方延伸出定位柱，安装时可以先卡入安装面板的定位孔完成预定位，再锁紧螺钉，降低现场装配的对位难度。腔体的上口边缘做了连续的波浪形止口结构，这个结构是为了和对接端的密封圈配合，实现对接后的IP65级防护，阻止粉尘、水汽进入腔体内部接触导电部件，止口的圆角过渡做了统一的R0.5处理，既方便密封圈的装配，也能避免合模时出现尖角缺料的问题。基座的侧壁做了均匀的壁厚设计，整体壁厚控制在2.5mm，既保证了结构强度，也避免注塑成型时出现缩痕、翘曲的缺陷，侧壁外侧设计了多条竖向的加强筋，

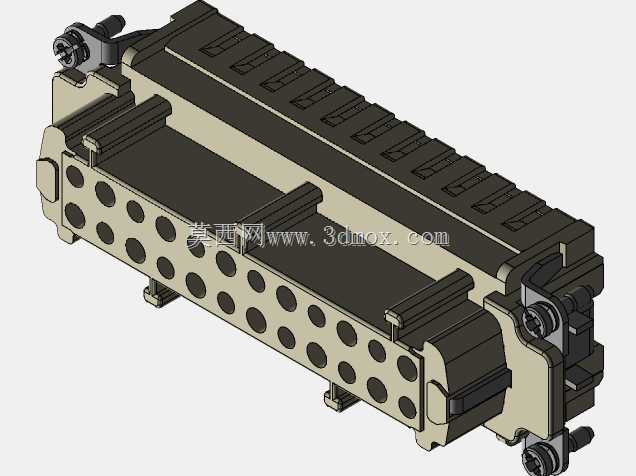

　　从法兰位置一直延伸到腔体底部，提升基座整体的抗扭、抗冲击性能，在设备出现振动时不会因为应力集中出现开裂。从安装边界来看，这款基座的安装孔中心距适配标准重载连接器的面板开孔尺寸，安装后突出面板的高度控制在合理范围内，不会和周边的线槽、其他电气元件出现干涉，腔体内部的插针排布采用了错位布局，相比整齐矩阵排布，在相同的腔体体积下可以容纳更多芯数的插针，同时进一步拉大相邻插针之间的爬电路径长度。在实际选型应用中，这类基座需要和对应的插针、上盖、锁紧结构配合使用，设计时已经预留了锁紧卡扣的装配位，对接完成后可以通过侧边的锁扣实现公母端的机械锁止，避免设备运行过程中因为拉扯、振动出现接插件松脱的问题。基座内部的插针安装柱采用了防呆设计，

　　不同位置的安装柱直径有细微差异，避免插针错装导致的线路接反问题，装配时只有对应规格的插针才能装入对应的安装柱，从结构上杜绝装配失误。整个基座的外形没有多余的装饰结构，所有的结构设计都围绕装配便利性、使用可靠性、工况适应性展开，比如腔体底部的每个插针安装柱位置都设计了微小的排气槽，注塑成型时可以保证型腔内部的气体顺利排出，避免出现缺胶、气泡的缺陷，同时也能在插针压装时排出腔体内部的空气，降低插针压装的阻力。在户外使用场景下，这款基座的材料选用耐候性工程塑料，能够在-40℃到125℃的温度范围内保持结构强度，不会因为低温脆裂、高温软化导致连接失效，法兰位置的安装孔内嵌了金属衬套，频繁拆装也不会出现塑料孔磨损滑牙的问题，提升整个接插件的重复使用寿命。
