油站储油用方形敞口盛接箱体结构

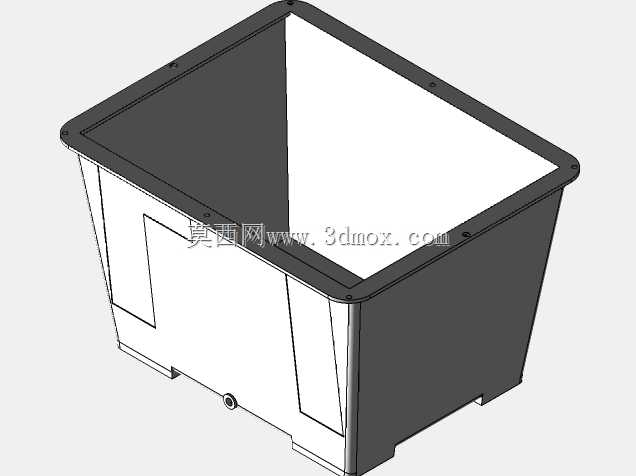

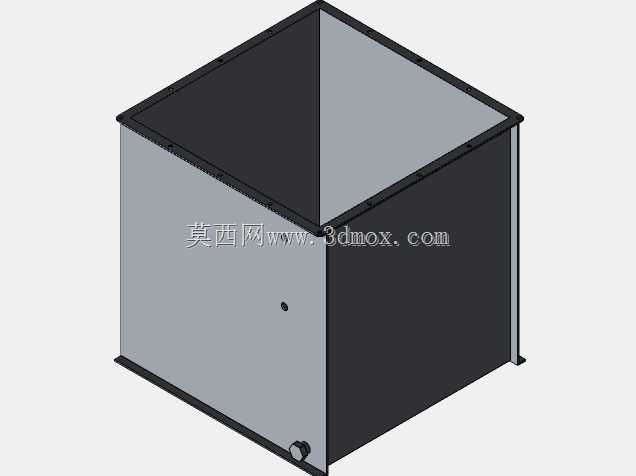

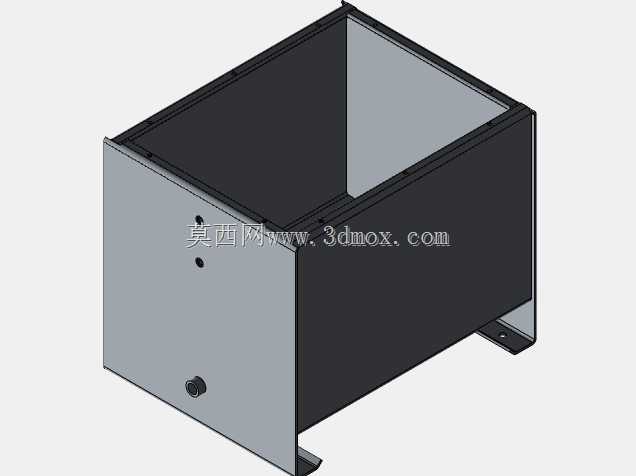

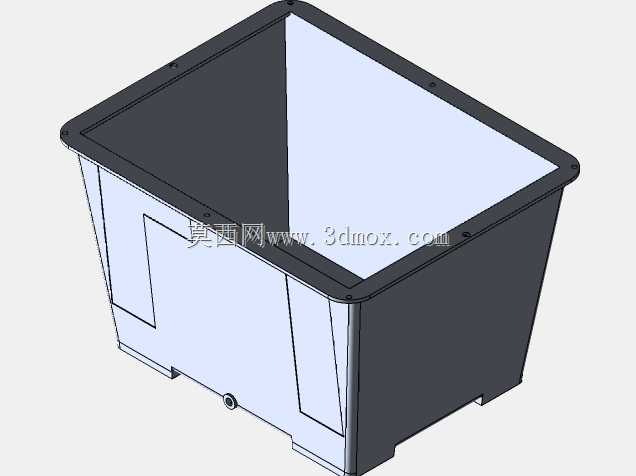

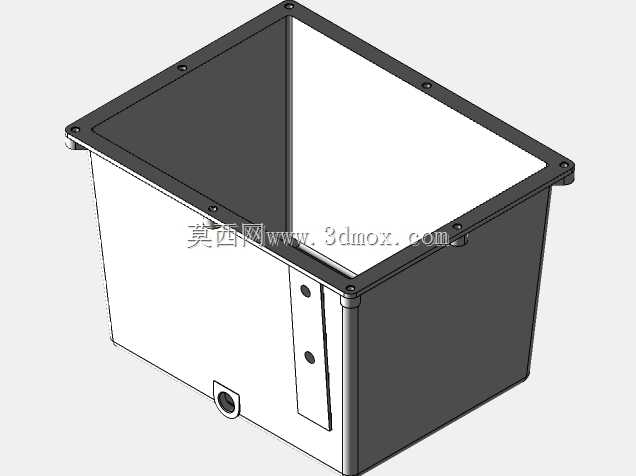

　　这类敞口方形箱体主要应用在各类润滑站、液压油站的现场布设场景中，承担储集工作介质、承接管路滴漏油液、容纳内置滤芯或液位监测组件的核心作用，在中小型集中润滑系统、机床配套供油单元、小型液压动力站的布局里十分常见。不同于全密封承压储油容器，这类箱体为常压工作设计，顶部敞口带外翻安装法兰边，日常运维时可以直接掀开上盖完成内部清洁、滤芯更换、沉渣清理等操作，不需要拆解过多管路连接，适配需要定期维护油液清洁度的供油场景。

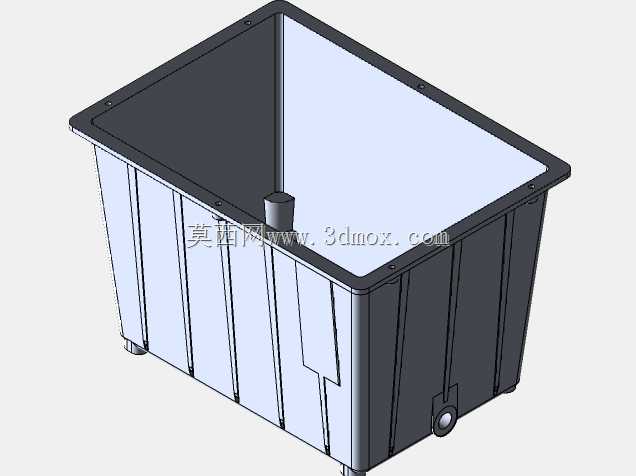

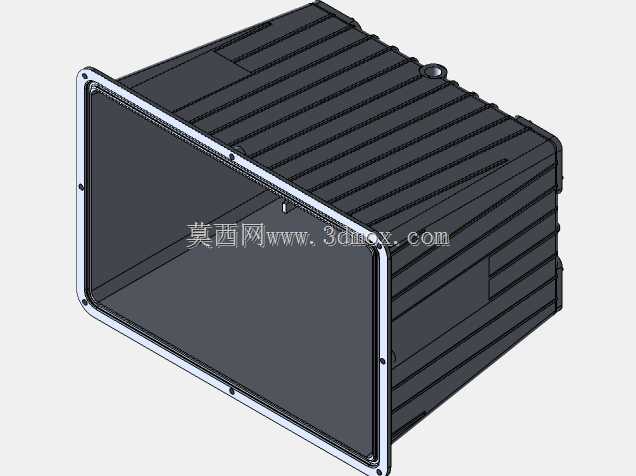

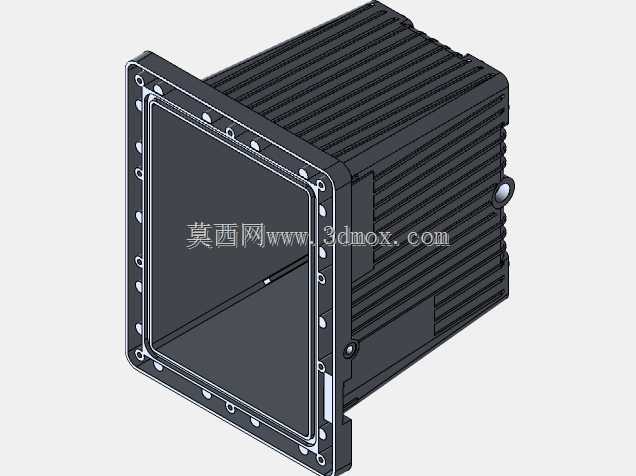

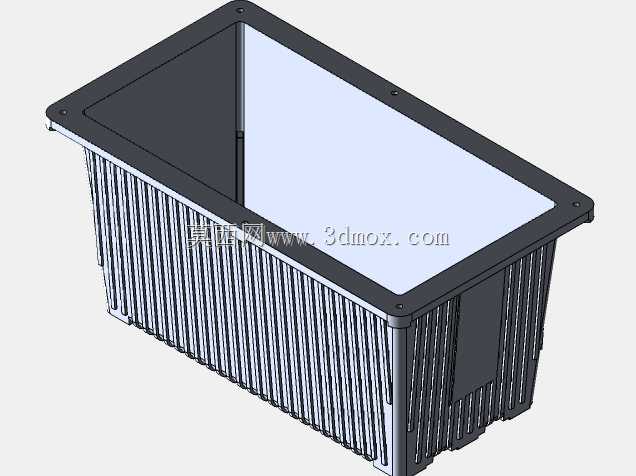

　　从结构设计逻辑来看，箱体采用直壁方形构型，相比同容积的圆筒形容器，方形结构在设备机架内安装时的空间利用率更高，能够贴合机架的方管安装框架布置，不会出现圆弧侧壁带来的空间浪费，同时直壁结构也更方便在侧壁加装液位计、放油阀、温度传感器等外接附件，附件安装面不需要额外做弧面铣平加工，能减少生产环节的加工工序。箱体侧壁外侧设计有竖向加强筋，因为这类箱体多采用工程塑料或薄钢板滚塑/焊接成型，盛装油液后侧壁会承受液体静压力，竖向加强筋能够提升侧壁的结构刚度，避免满液状态下侧壁出现鼓胀变形，保证法兰边的平面度，防止上盖安装后出现渗漏缝隙。

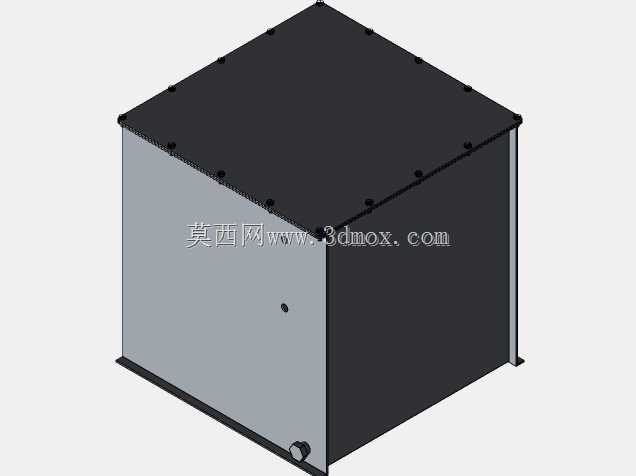

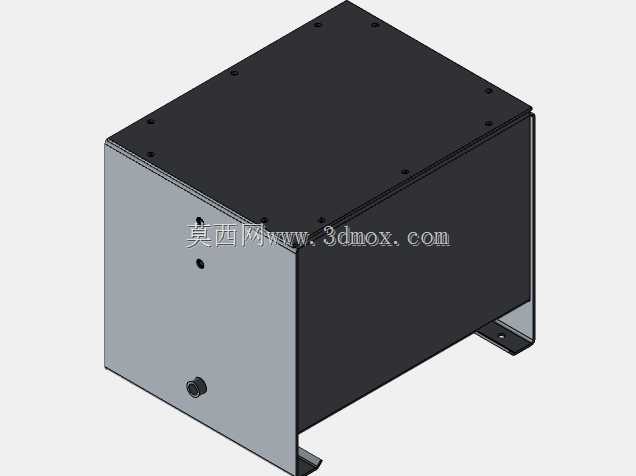

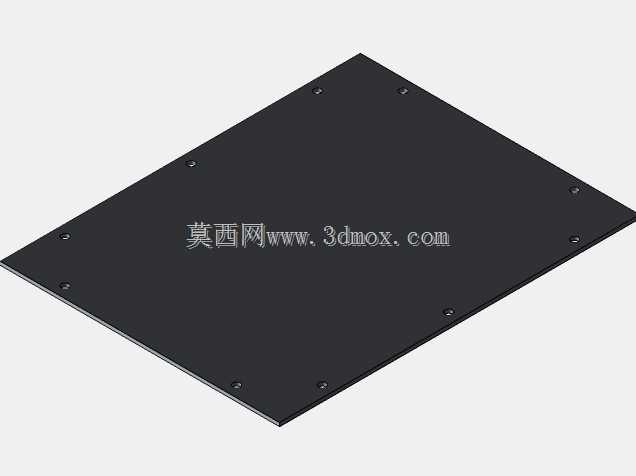

　　箱体顶部的外翻法兰边均匀布置有安装孔位，这些孔位的位置公差需要控制在合理范围内，和上盖的密封压条、机架的安装定位孔匹配，安装时通过螺栓将上盖压紧在法兰边的密封垫上，既可以阻挡外部粉尘、碎屑落入油液内，也能减少油液的挥发损耗。箱体底部设计有凸起的支撑脚，将箱体主体抬离安装面，一方面可以避免底部和安装面直接接触积存冷凝水造成腐蚀，另一方面也给底部的放油接头留出安装操作空间，底部的放油接头设置在箱体最低位置，换油时能够将箱体内的沉渣和旧油完全排空，减少旧油残留对新油清洁度的影响。

　　箱体内部角落设置的立式圆柱凸台，是用于安装液位传感器浮球或者回油滤芯的定位结构，凸台内部预留有安装螺纹孔，不需要在箱体底部额外打孔安装固定件，避免了底部开孔带来的渗漏风险，同时凸台的高度经过匹配设计，能够保证浮球的升降行程不受箱内其他部件干扰，液位监测数据准确可靠。箱体的安装边界需要结合配套油站的机架尺寸确定，法兰边的外轮廓尺寸要小于机架的安装开口尺寸，支撑脚的位置要和机架的承重横梁对应，保证满液状态下的承重载荷能够均匀传递到机架上，避免出现局部应力集中造成箱体变形。

　　在实际选型应用时，需要根据系统的循环油液总量确定箱体的有效容积，通常箱体的有效容积要大于系统每分钟循环流量的3-5倍，保证油液在箱体内有足够的停留时间沉淀杂质、析出气泡，避免气泡进入油泵造成气蚀、杂质进入摩擦副造成元件磨损。箱体的内壁转角处都做了圆弧过渡处理，不存在清洁死角，日常维护时可以很方便地将内壁附着的油泥、沉渣冲洗干净，不会出现杂质长期积存变质污染油液的问题。侧壁的竖向加强筋同时也可以作为外接管路的布线固定位，通过管卡将回油管、溢流管固定在加强筋上，避免管路振动造成接头松动渗漏。
