叉车货叉L型承载作业部件结构设计

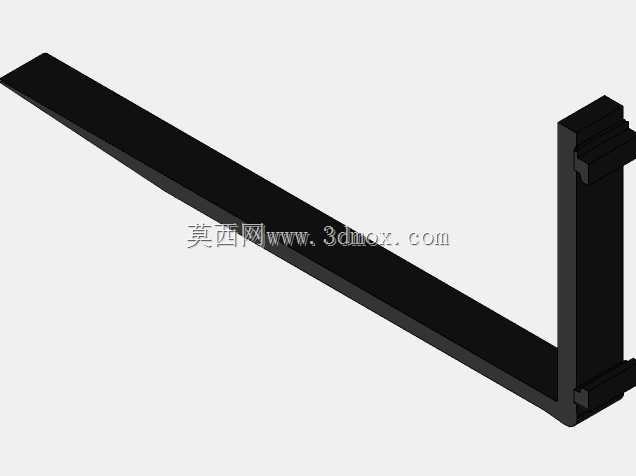

　　在仓储物流、厂区物料转运、港口集装箱装卸这类高频重载搬运场景里，货叉是叉取、托举、转运货物的核心接触承载部件，直接决定了叉车作业的载荷适配范围与运行稳定性。本次设计的L型货叉结构，采用垂直挂装段与水平承载段一体化成型的结构逻辑，垂直段设置有与叉车叉架匹配的多级挂接卡槽，安装时可直接卡入叉架的横梁定位槽内，无需额外复杂紧固件即可完成快速装拆，适配不同起升高度的平衡重式叉车叉架安装边界，挂接位置的卡槽间距与槽深严格匹配主流叉架的横梁尺寸，安装后横向窜动量控制在作业允许的公差范围内，避免货叉在叉取偏载货物时出现横向滑移脱落的风险。水平承载段采用等截面矩形长条结构，上表面做平整化处理，无凸起结构，叉取托盘货物时可顺利插入托盘底部的进叉间隙，

　　不会与托盘底部的加强筋产生卡滞，水平段的长度设计覆盖常规标准托盘的进叉深度，托举货物时载荷重心落在水平段的安全承载区间内，避免因重心超出承载段导致的叉车前倾失稳。垂直段与水平段的转角位置做圆弧过渡处理，避免直角位置的应力集中，在长期承受交变重载的工况下，可有效降低转角位置的疲劳开裂风险，整个构件的截面厚度经过载荷校核，在额定承载工况下，水平段的最大扰度控制在行业标准允许的范围内，不会因长期承载出现永久性下弯变形。实际作业过程中，货叉需要承受货物的垂直静载荷、起步制动时的纵向冲击载荷、路面颠簸带来的振动载荷，因此结构设计时在挂接卡槽的受力面做了加厚处理，卡槽与叉架横梁的接触面积经过优化，可将局部接触应力控制在材料许用应力范围内，

　　避免长期使用后卡槽出现压溃变形。针对不同的作业场景，该货叉结构可通过调整挂接位置适配不同厚度的叉架横梁，水平段的前端做了小角度倒角处理，进叉时可顺利对准托盘进叉口，即使托盘存在轻微的摆放偏移，也能借助倒角的导向作用顺利插入，减少作业时反复调整对位的时间。在仓储车间的窄通道作业场景下，货叉的垂直段厚度经过优化，不会占用过多的叉架前方空间，保证叉车在通道内转弯、堆垛时，货叉不会与货架立柱发生碰撞；在散货堆场的重载作业场景下，货叉的整体结构强度可适配额定载荷下的堆垛作业需求，即使叉取不规则的重载工件，水平段的平整承载面也能保证货物托举过程中的稳定性，不会出现货物侧滑的情况。设计过程中充分考虑了货叉的安装互换性，

　　挂接结构的尺寸遵循通用叉车属具的安装规范，可直接替换同规格的原厂货叉，无需对叉架进行二次改装，降低了设备维护更换的成本。水平段的下表面与垂直段的后表面均做了平整处理，货叉下降到最低位置时，水平段下表面可完全贴合地面，不会因底部凸起导致无法完全插入低位放置的托盘底部；垂直段的后表面与叉架立面完全贴合，挂装后无明显间隙，避免作业过程中货叉出现前后晃动。针对冷链仓储这类低温作业场景，该结构的应力冗余设计可抵消低温环境下材料韧性下降带来的影响，在低温环境下长期承载也不会出现脆性断裂的风险；在高温铸造车间的转运场景下，结构的热变形量经过校核，即使短时间接触高温工件，整体形变量也在安全范围内，不会出现卡滞在叉架上无法调整间距的问题。货叉的两个L型构件成对使用时，可通过叉架上的间距调整机构调整两个货叉的横向间距，适配不同宽度的托盘与货物，挂接卡槽的长度方向预留了足够的调整余量，可覆盖从窄型物料箱到宽型工业托盘的叉取需求。整个结构没有多余的复杂附属部件，整体为一体化刚性构件，日常维护仅需检查挂接卡槽的磨损情况与水平段的变形量即可，无需额外的润滑、紧固等维护操作，适合在高负荷连续作业的工况下长期使用。
