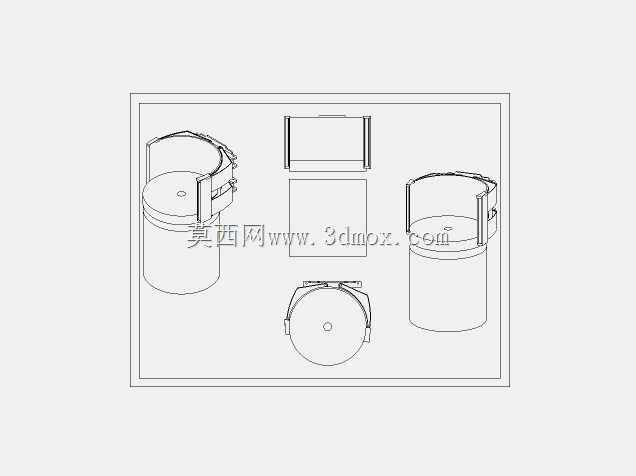

叉车配套弧形抱夹式属具结构设计

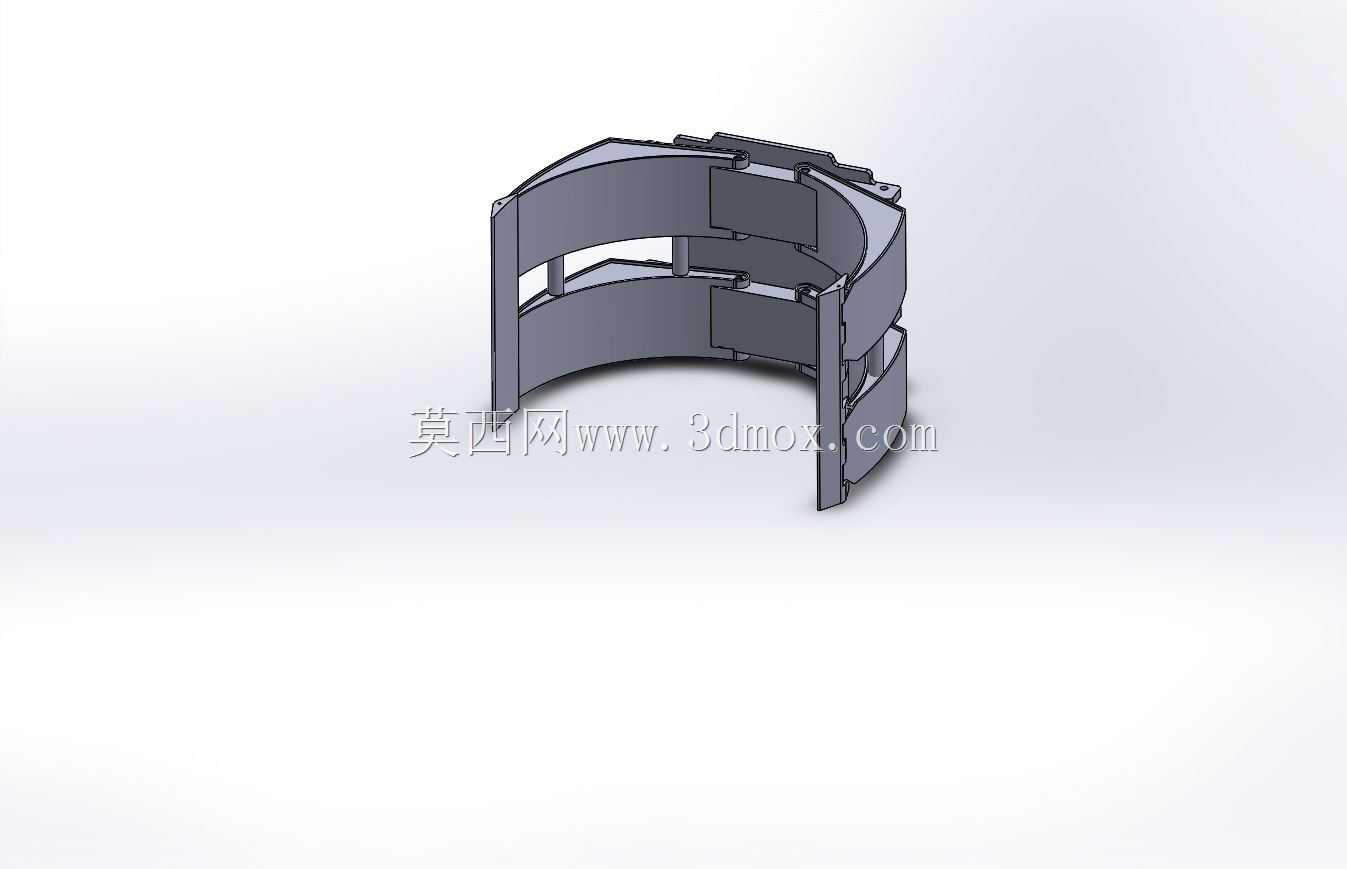

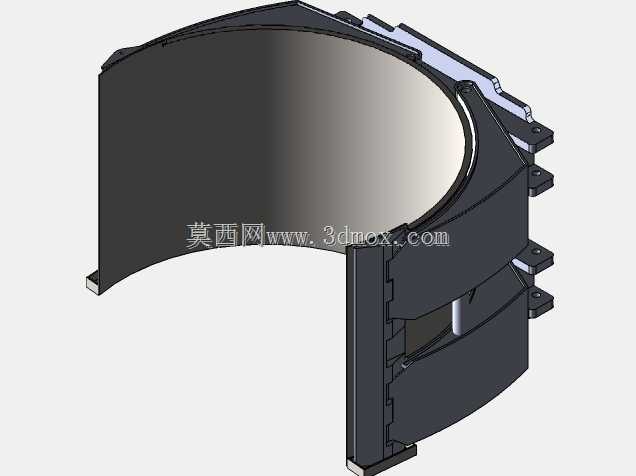

　　在仓储物流、生产制造车间的散件、卷状、弧形物料转运场景里，常规叉车货叉的叉取作业存在明显局限，这类弧形抱夹式属具就是为填补这类作业空白设计的配套部件，可直接适配标准叉车门架的安装接口，无需对叉车本体做大规模改造即可完成换装。从结构设计逻辑来看，该属具采用分段式弧形夹板作为核心执行部件，夹板弧度经过多轮场景适配调校，既能够贴合圆柱状、弧形外轮廓的被夹持物料，比如纸卷、钢卷、桶装物料、弧形建材等，也能通过分段拼接的夹板结构适配一定尺寸范围内的不同外径物料，避免单块整弧板适配范围窄、易压损物料表面的问题。夹板内侧预留了防滑衬垫的安装槽位，实际使用时可根据被搬运物料的表面材质选配橡胶、聚氨酯或者齿形金属衬垫，既提升夹持摩擦力防止物料滑落，

　　也能避免刚性夹板直接接触划伤物料表面。整个夹具体的框架采用对称式布局，两侧的弧形夹板通过铰接支座与中部的连接架相连，连接架上预留了与叉车门架滑架匹配的挂装槽以及锁紧孔位，安装时可直接挂入门架的标准挂点，穿入锁紧销即可完成固定，安装边界完全匹配国内主流吨位内燃叉车、电动平衡重叉车的门架安装尺寸，不需要额外加工转接板。夹具体的开合动作可通过叉车配套的液压油路驱动，铰接点处的轴套采用自润滑铜套设计，能够承受夹持作业时的径向载荷与偏载力矩，长期往复开合也不会出现过度磨损导致的夹持间隙过大问题。在实际作业场景中，这类属具可替代传统的人工捆扎、吊带吊装作业，比如在造纸车间转运成品纸卷、在钢材市场搬运小规格钢卷、在化工仓库装卸桶装原料时，

　　驾驶员在驾驶室内即可操控夹钳完成开合、夹持、提升、转运的全流程作业，不需要额外辅助人员配合，单趟作业效率相比传统货叉配合人工辅助的模式提升60%以上，同时也能避免人工辅助作业时的挤压、坠落安全隐患。设计过程中针对夹具体的受力做了针对性优化，夹板背部设置了横向加强筋，在夹持较重物料时不会出现夹板外张变形的问题，整体结构的重心经过调校，挂装在叉车门架上后不会过度改变整车的载荷中心距，保证叉车满载作业时的纵向稳定性。夹具体的下部预留了与升降驱动部件连接的接口，可配合属具自带的微升降结构调整夹持高度，适配不同堆垛高度的货架存取需求，比如在高位货架仓储存取弧形物料时，可微调夹钳的上下位置对准物料的中心夹持点，

　　避免夹持位置偏斜导致物料在提升过程中滑落。整个夹具体的外露部件都做了圆角钝化处理，没有尖锐的外凸棱角，在车间、仓库内作业时不会剐蹭周边设备、货架或者过往人员，铰接部位都设置了防尘挡圈，能够阻挡仓库内的粉尘、碎屑进入铰接缝隙，延长部件的维护周期。针对不同的作业工况，该夹钳结构还预留了拓展接口，比如可在夹板上加装压力传感器，实时监测夹持力大小，针对易碎、易变形的物料可调整夹持压力，避免夹损物料；也可加装旋转驱动模块，实现夹持后物料的360度翻转，满足物料翻面、倒料等特殊作业需求。从安装适配性来看，该属具的整体厚度、宽度尺寸都控制在标准叉车属具的通行边界内，换装后不会影响叉车在标准宽度的仓库通道内转弯、通行，能够适配现有大部分生产企业、物流园区的仓储通道尺寸，不需要对现有作业场地做改造即可直接投入使用。
