多针工业重载电连接器结构设计

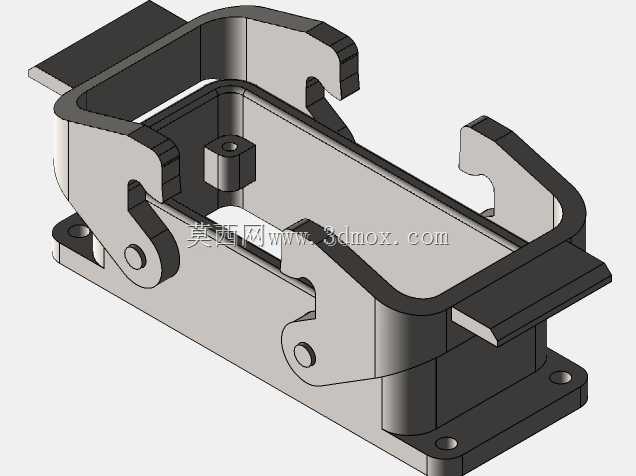

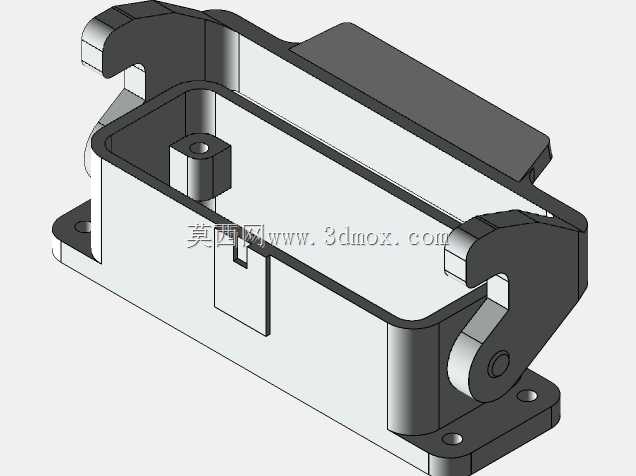

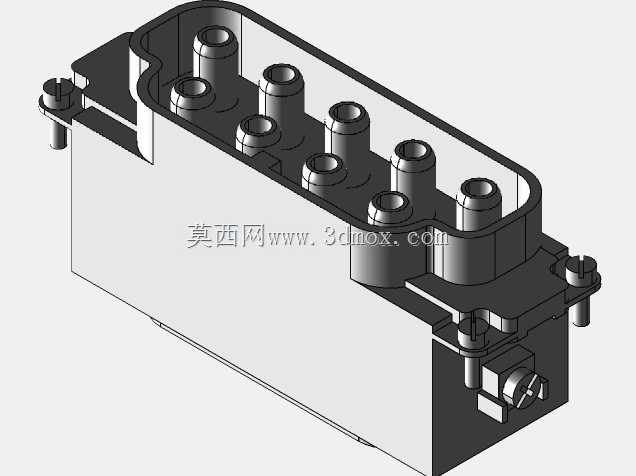

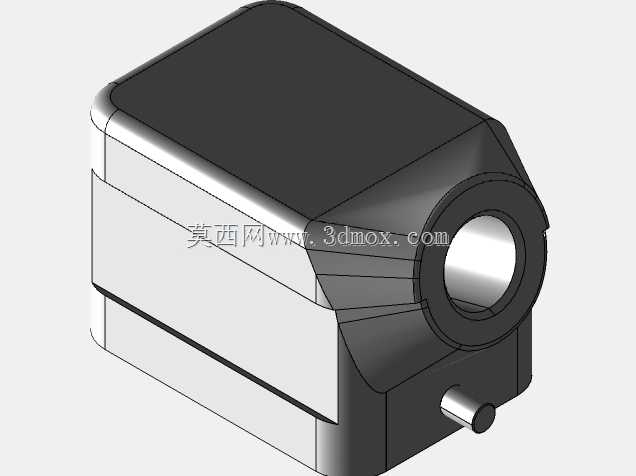

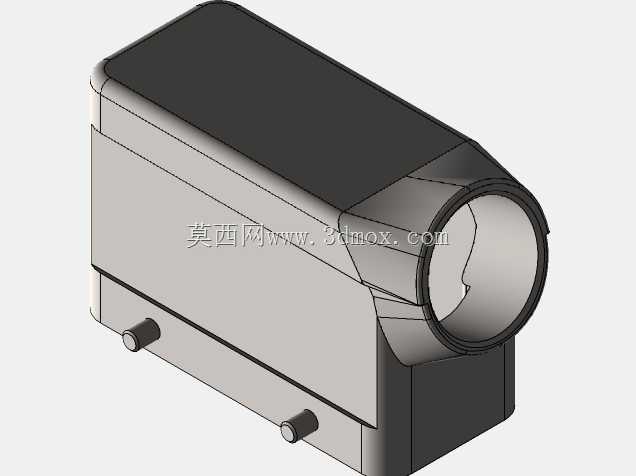

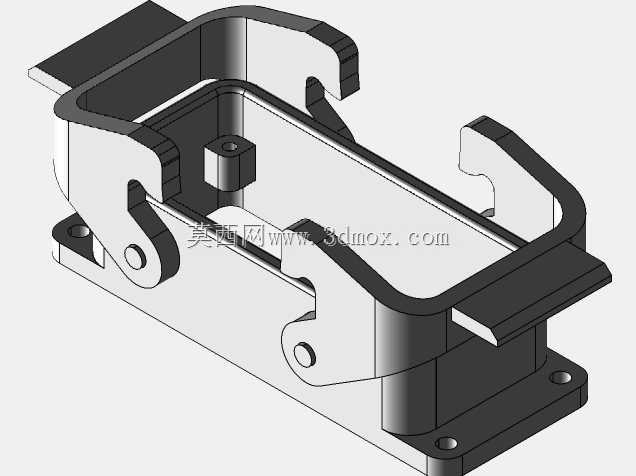

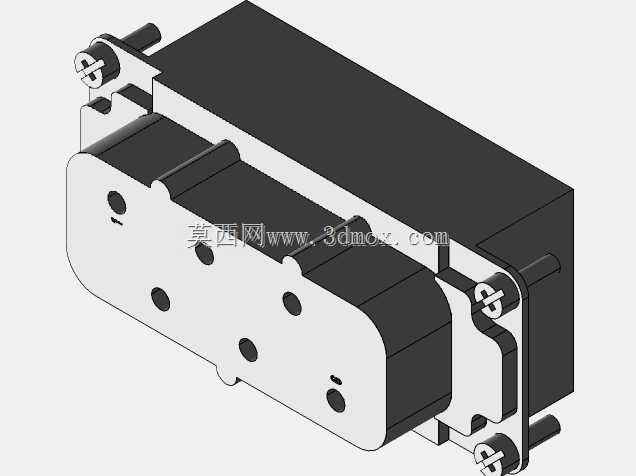

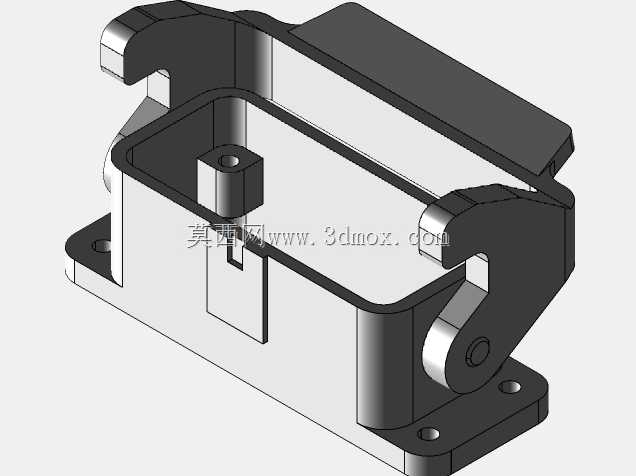

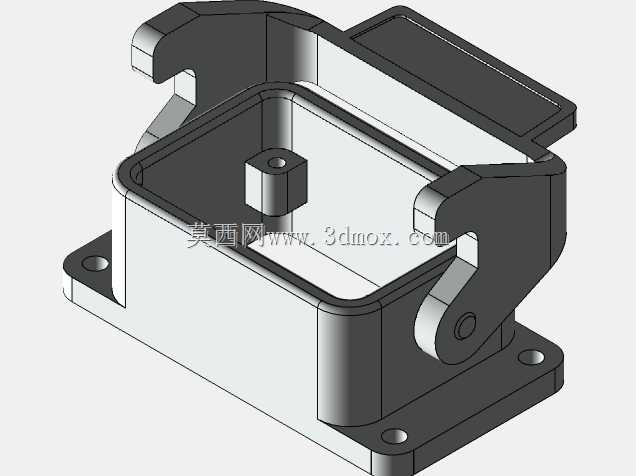

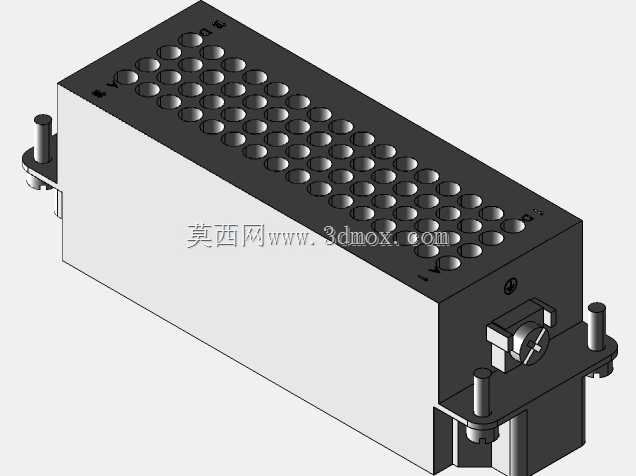

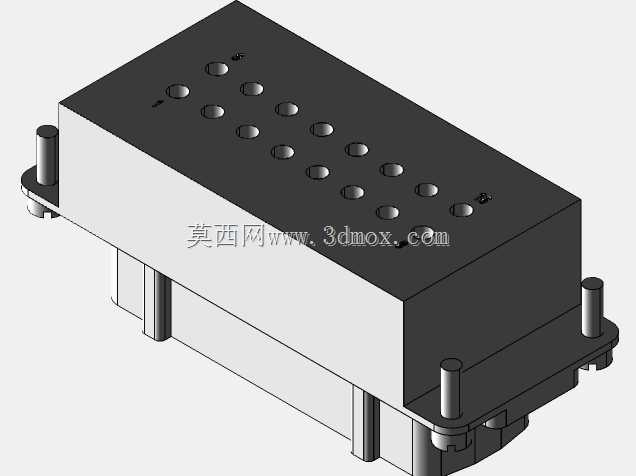

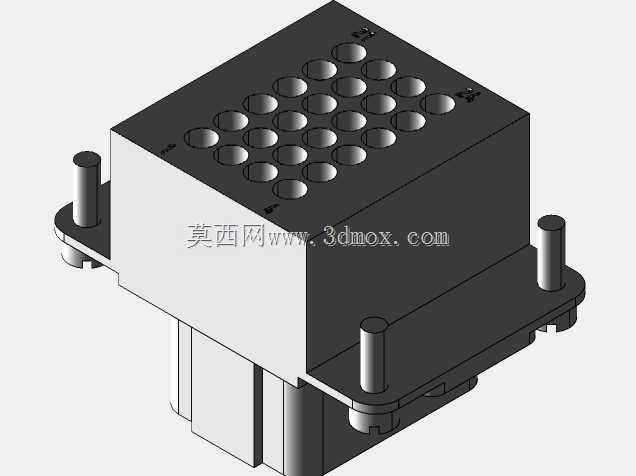

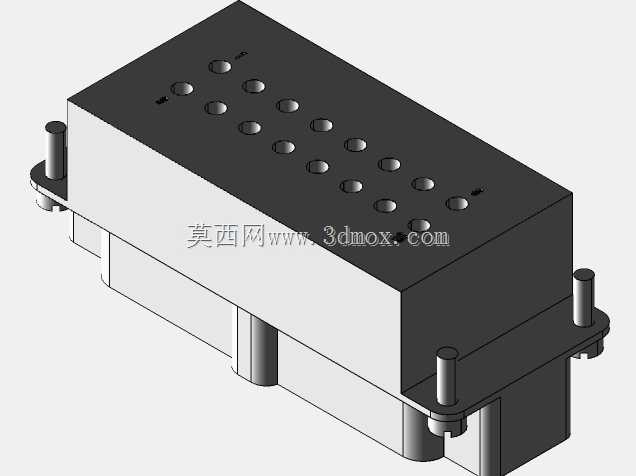

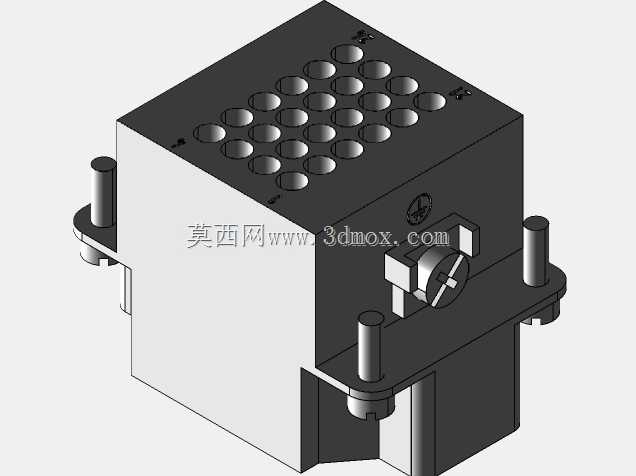

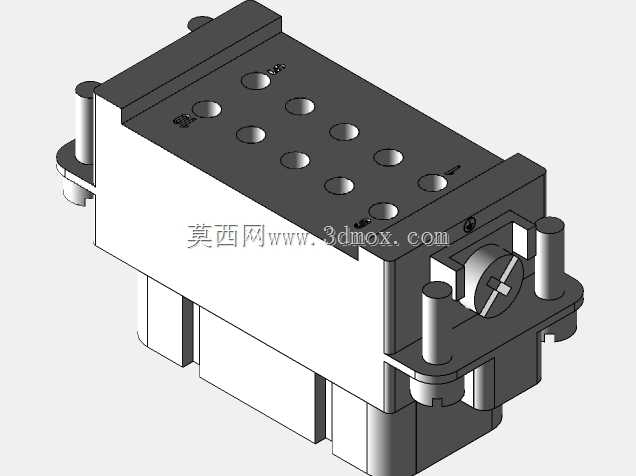

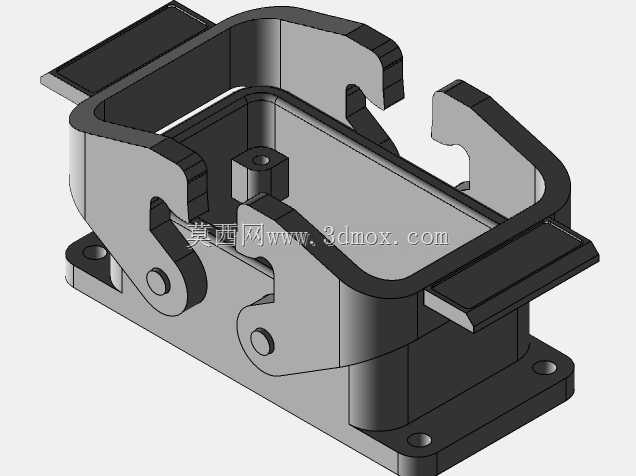

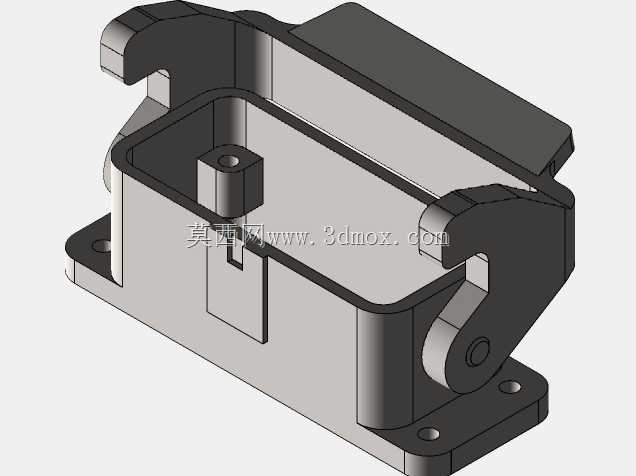

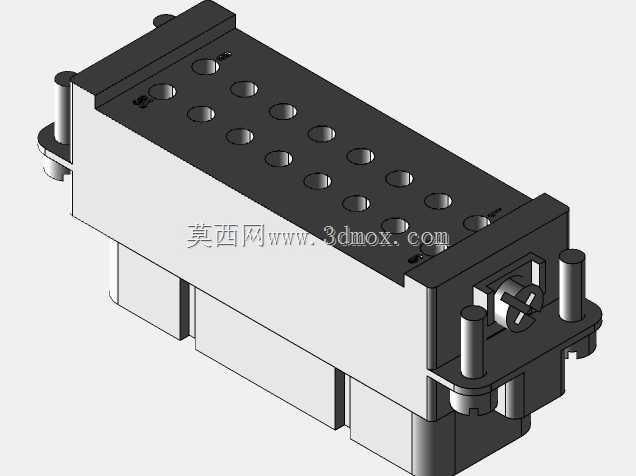

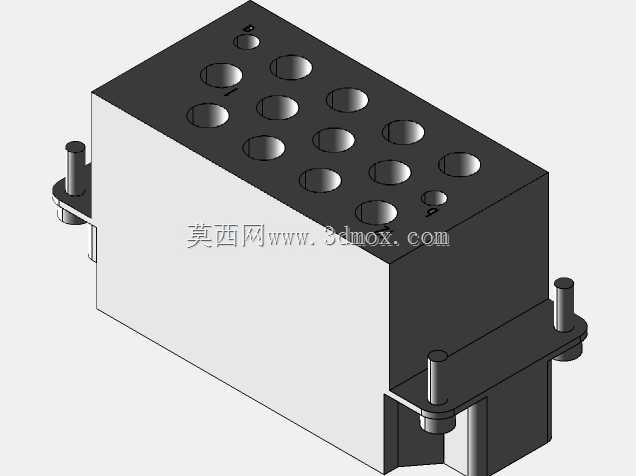

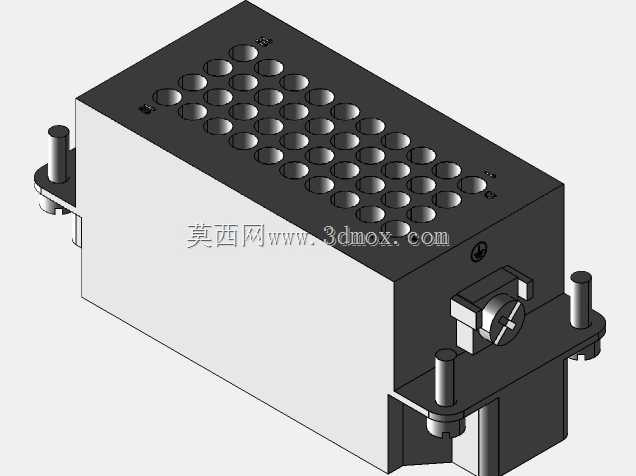

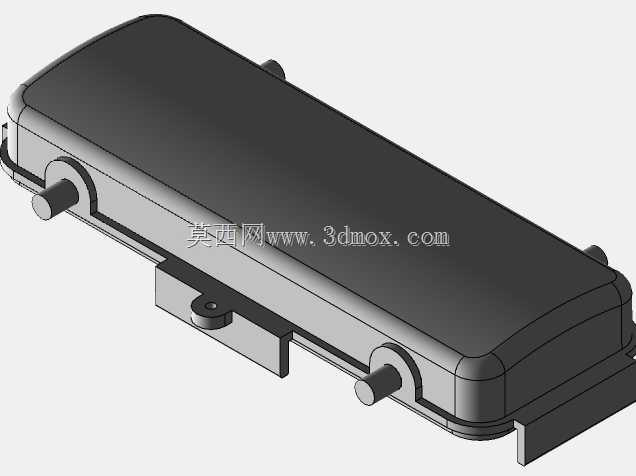

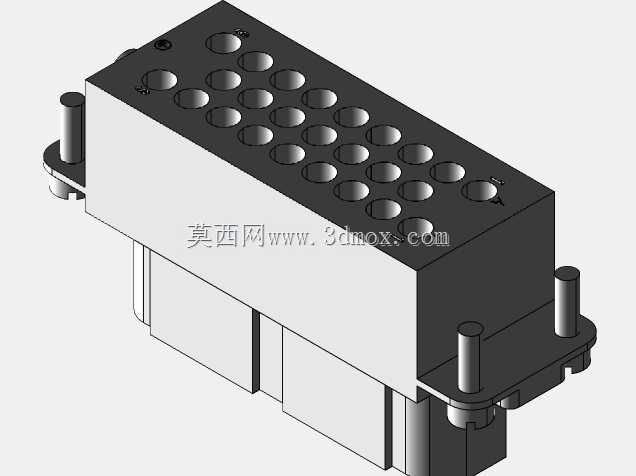

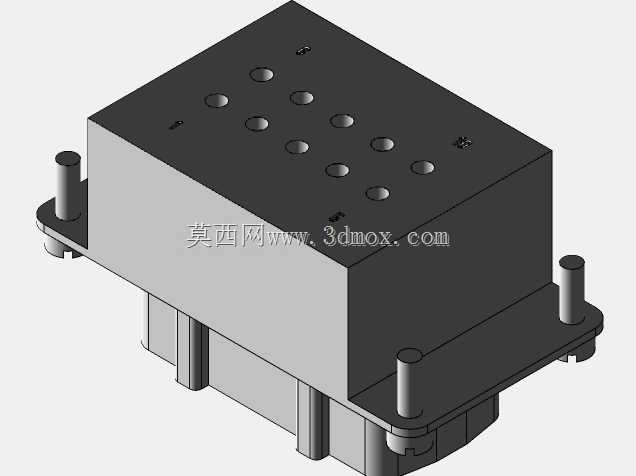

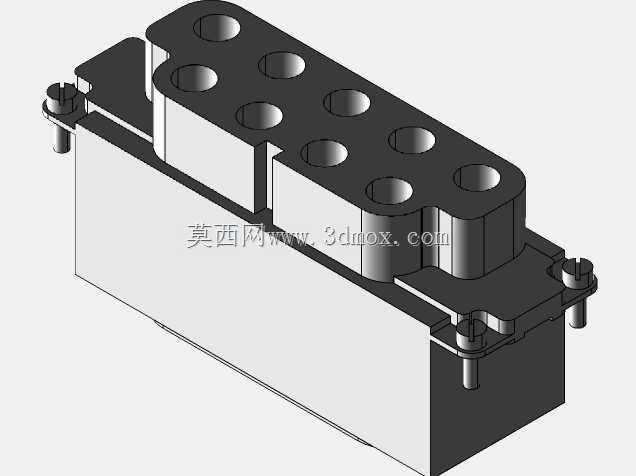

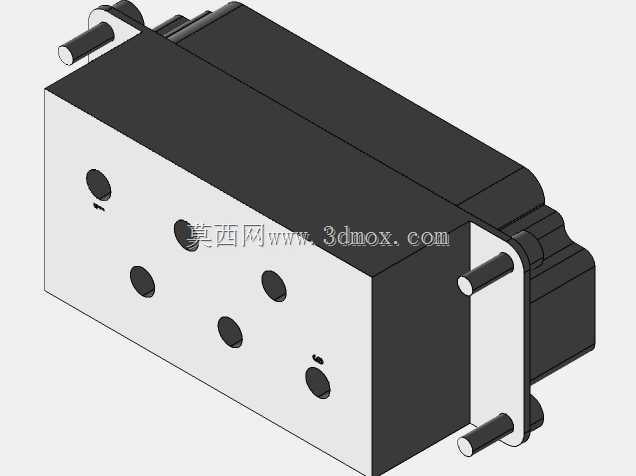

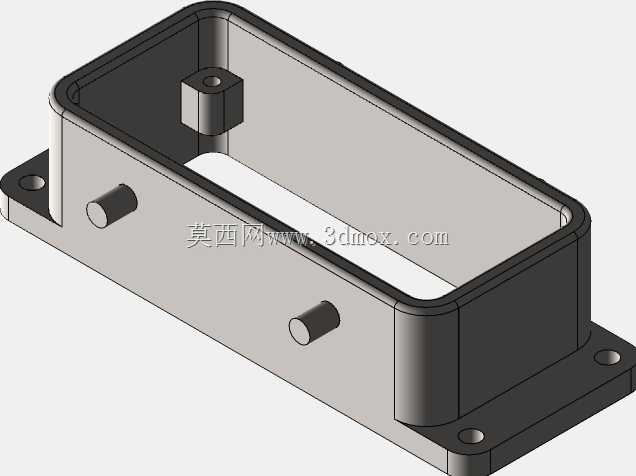

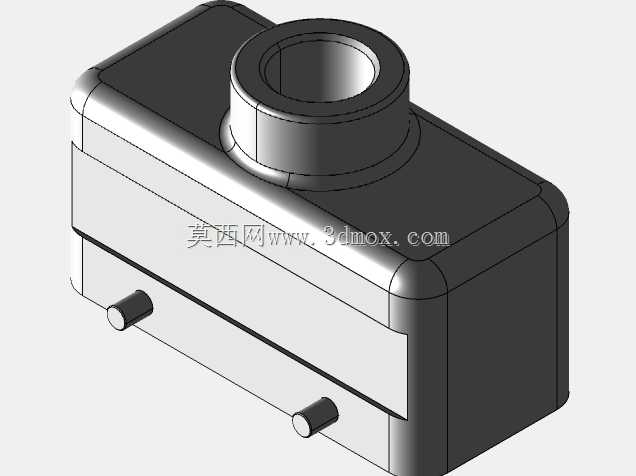

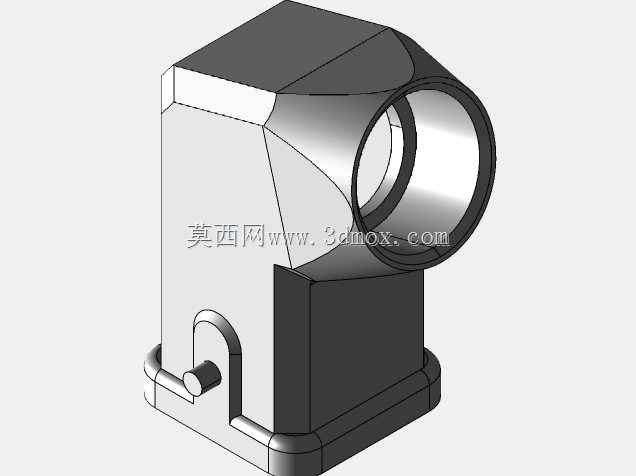

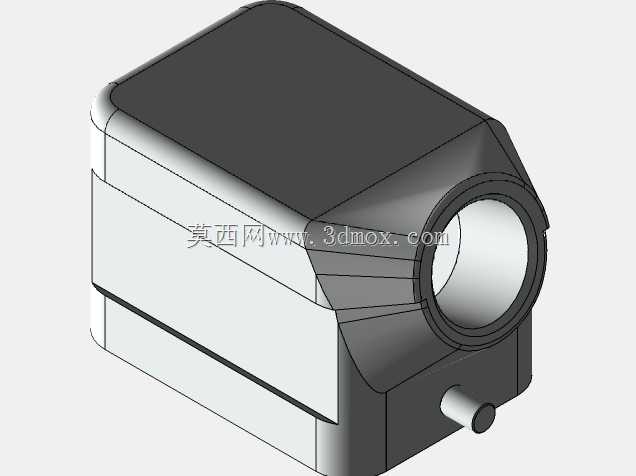

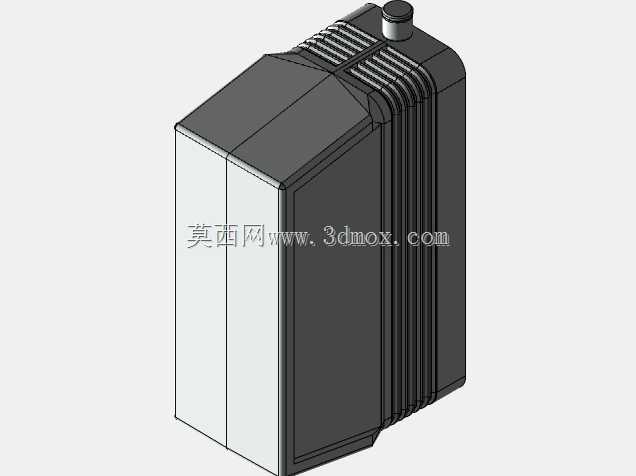

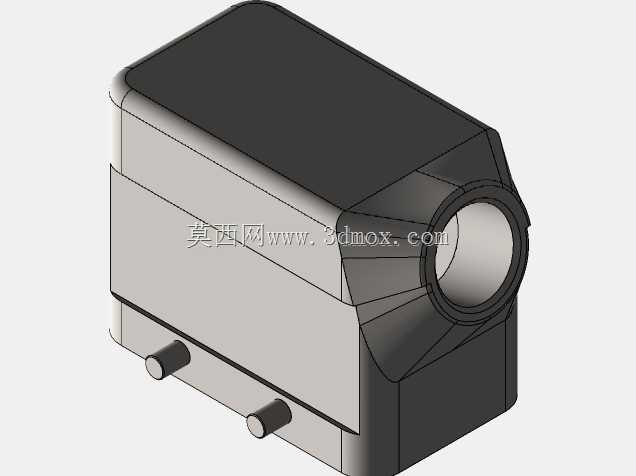

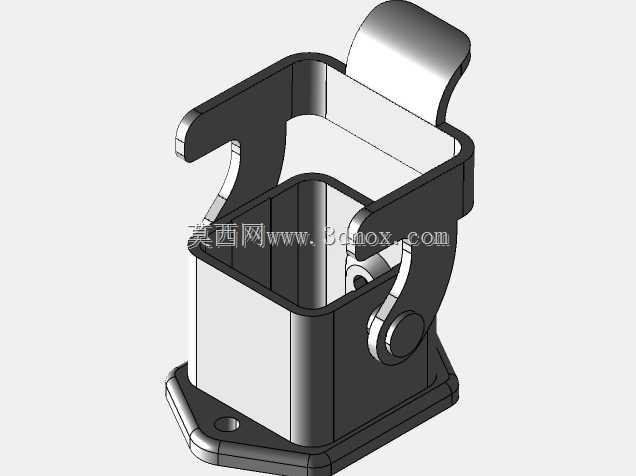

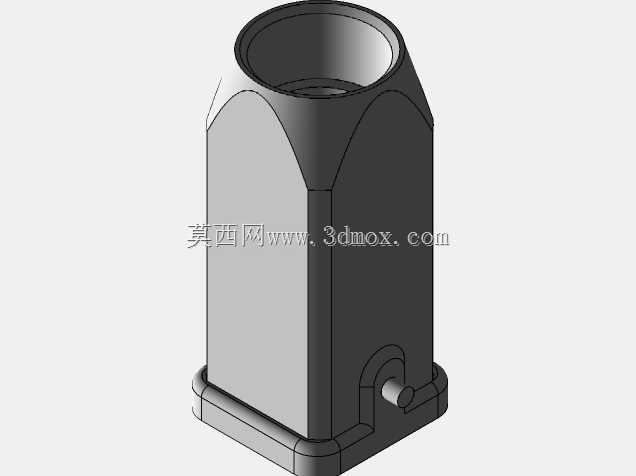

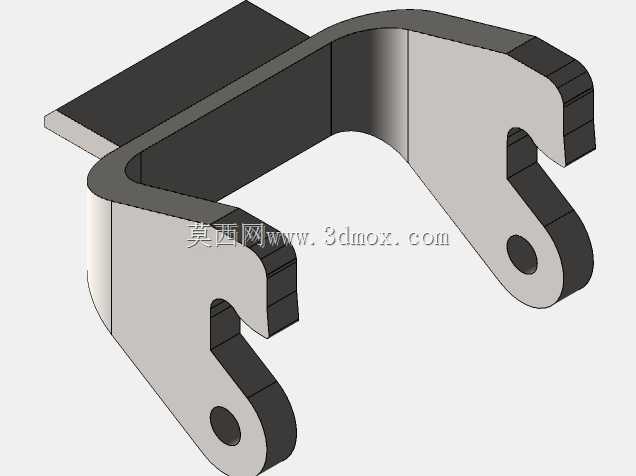

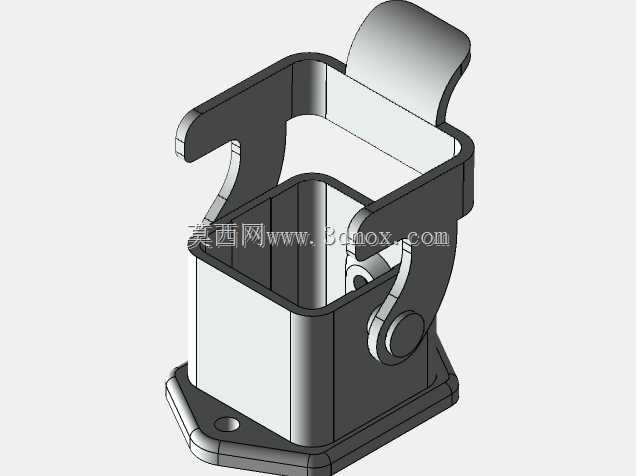

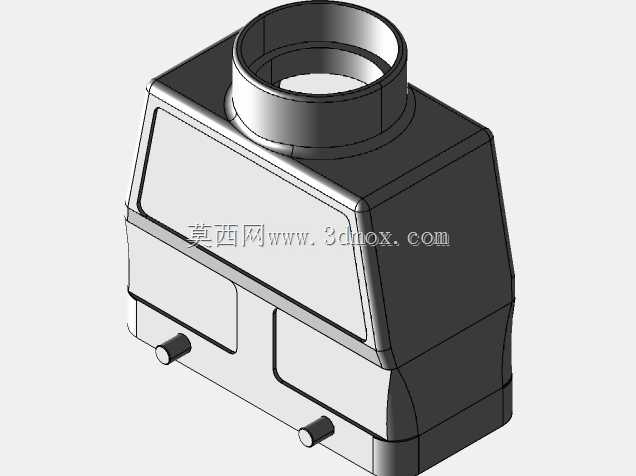

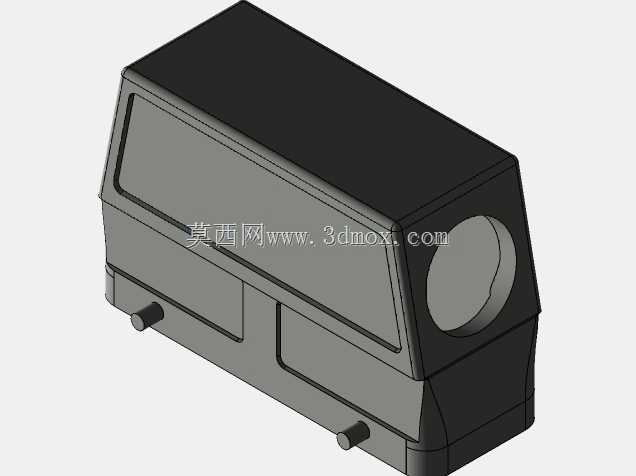

　　这款多针重载连接器主要面向工业现场的电气互联场景，常见于机床控制柜内部的动力与信号集成传输、自动化生产线模组间的线缆对接、重型工程机械的车载电气分线部位，替代传统散线压接的接线方式，能大幅缩减现场布线的工时，同时降低多线路接错的概率。从结构设计来看，整体采用长条形矩形壳体布局，壳体侧边预留带安装孔的固定凸耳，凸耳内预置金属衬套，安装时可通过M4规格的螺栓直接固定在设备面板或者安装基座上，安装孔的中心距按照行业通用的重载连接器安装尺寸规范设定，能适配市面上多数标准安装位，不需要额外做安装孔位的二次加工。壳体内部做了分腔隔断设计，将不同针位组分隔在独立腔室内，避免相邻针脚之间出现爬电距离不足的问题，即使在潮湿、多粉尘的工业现场，

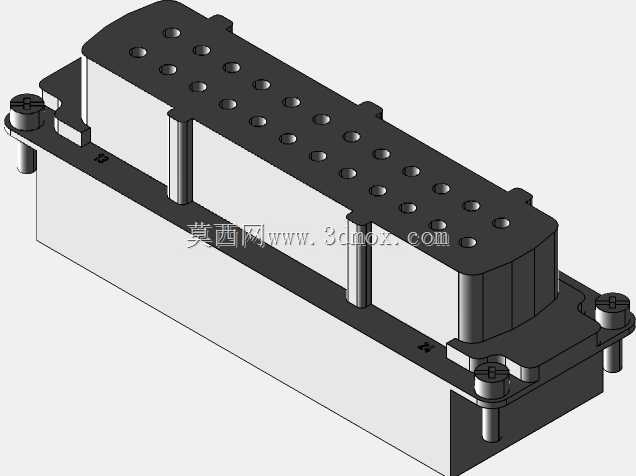

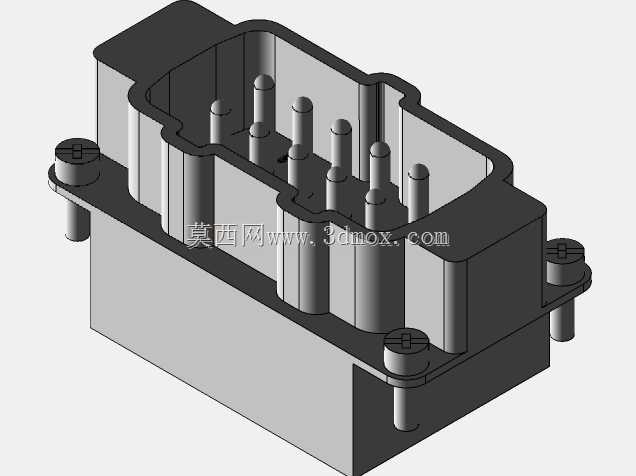

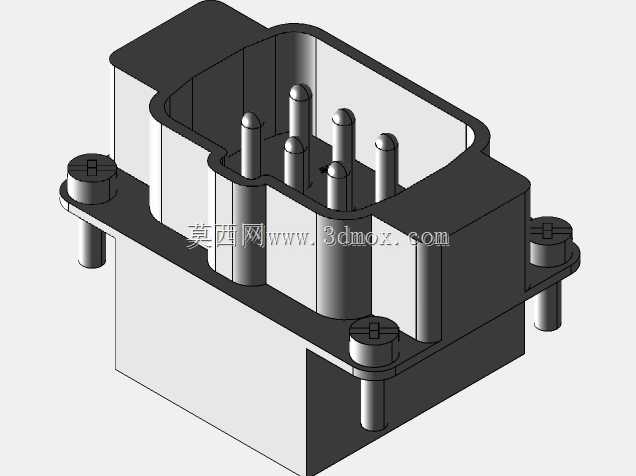

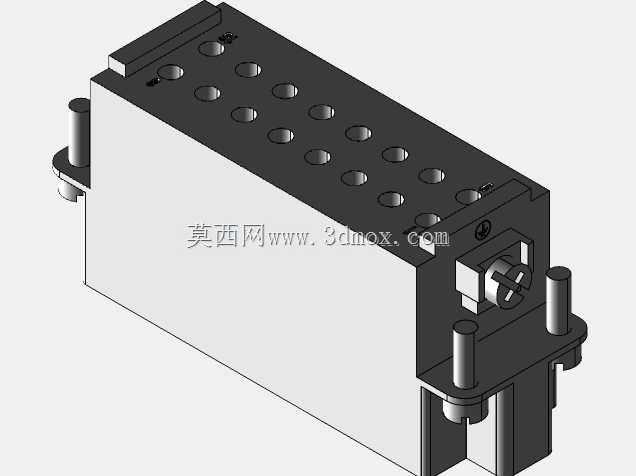

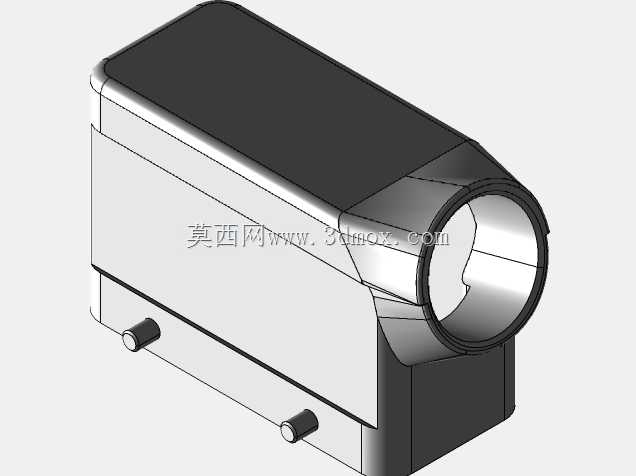

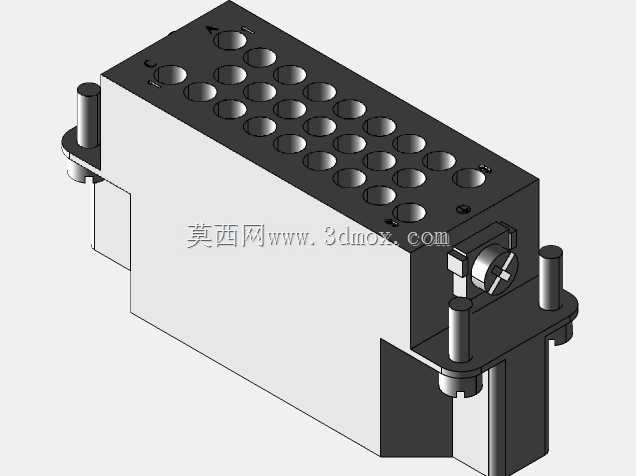

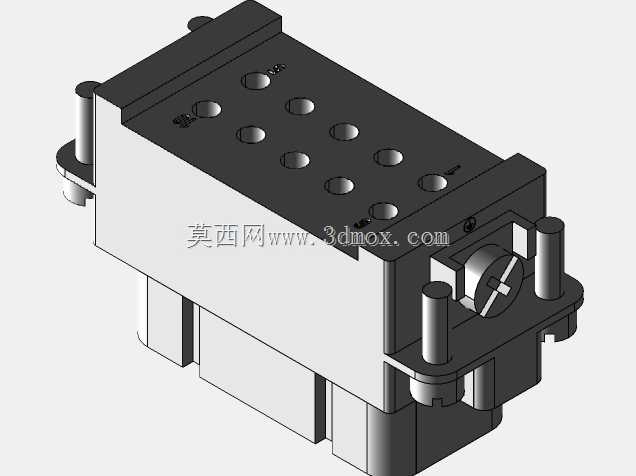

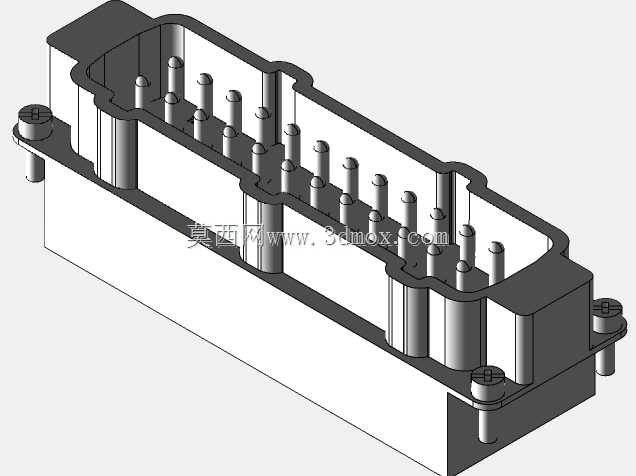

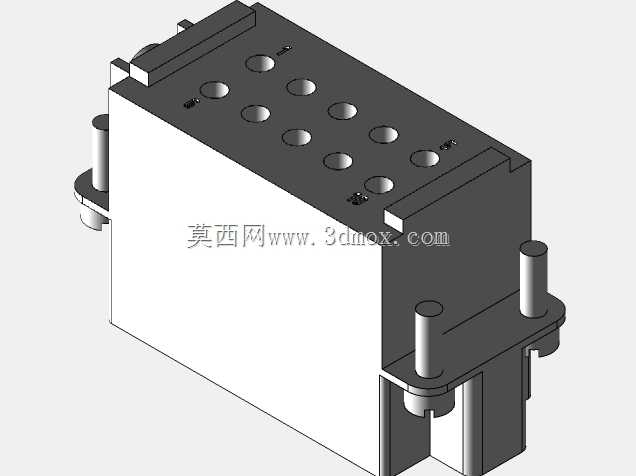

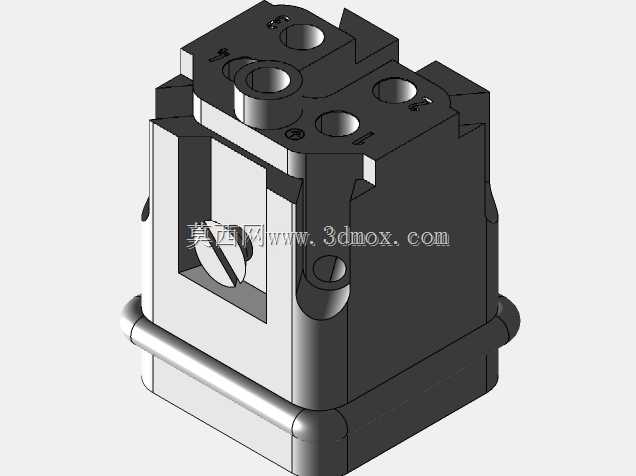

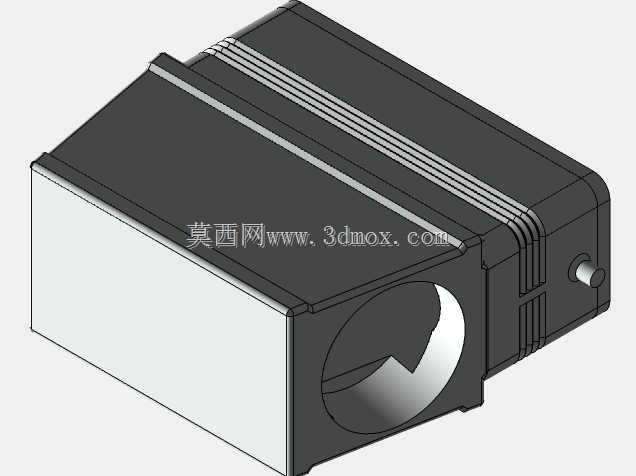

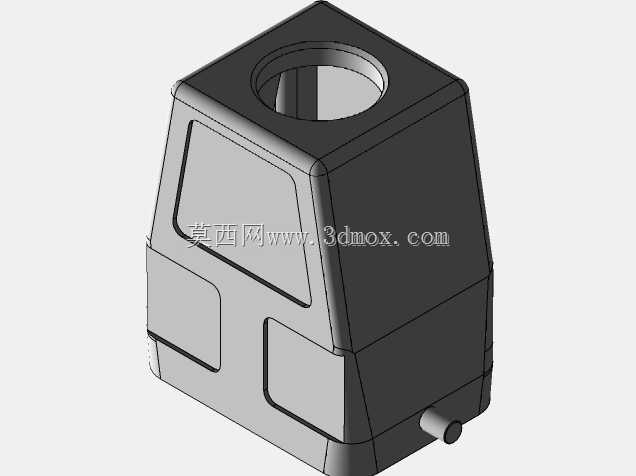

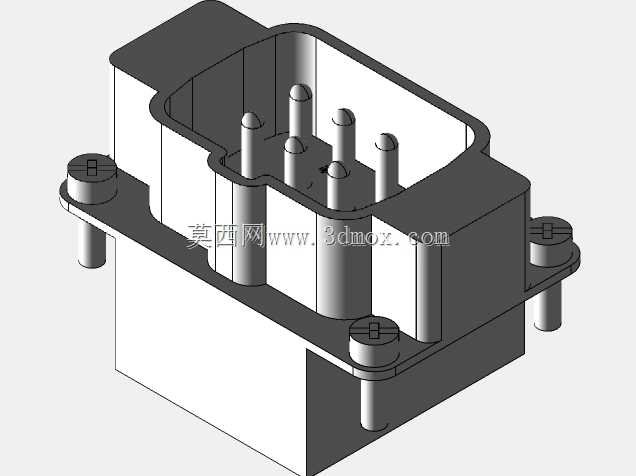

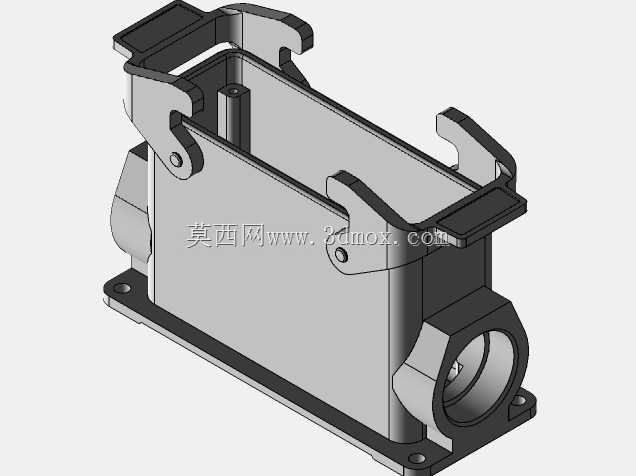

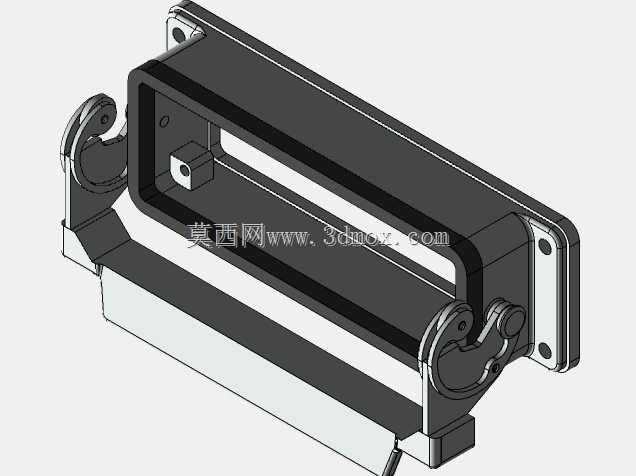

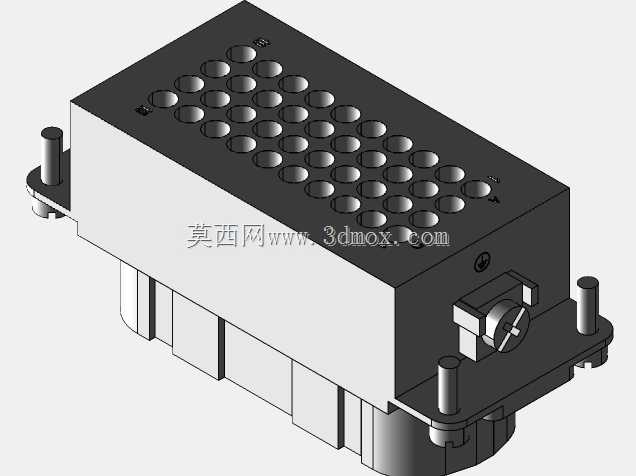

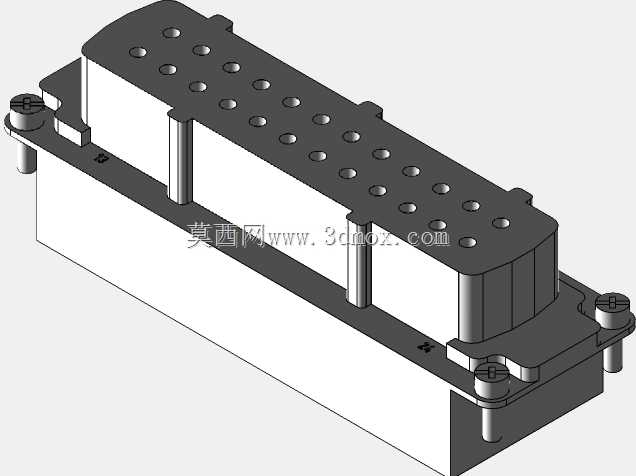

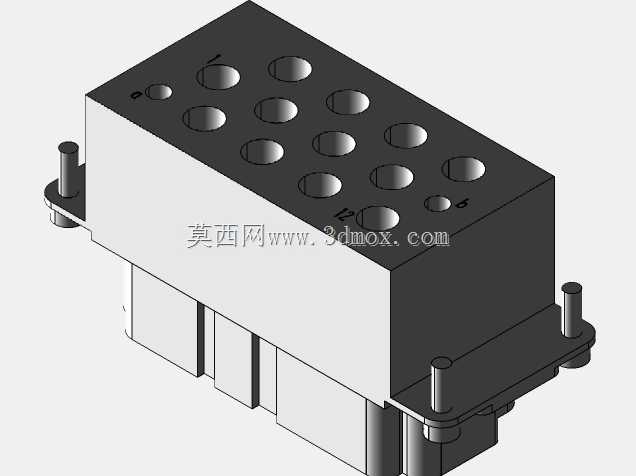

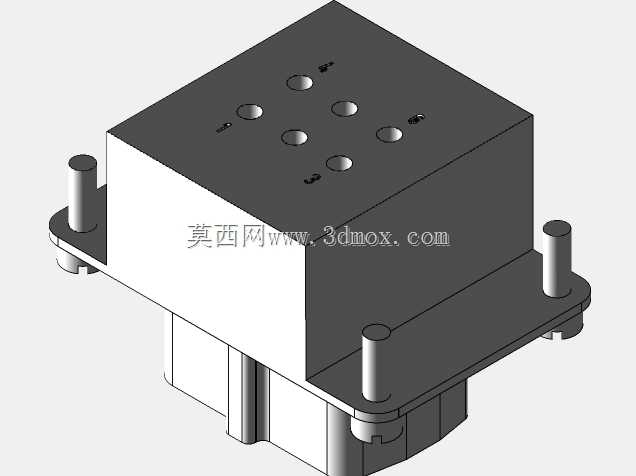

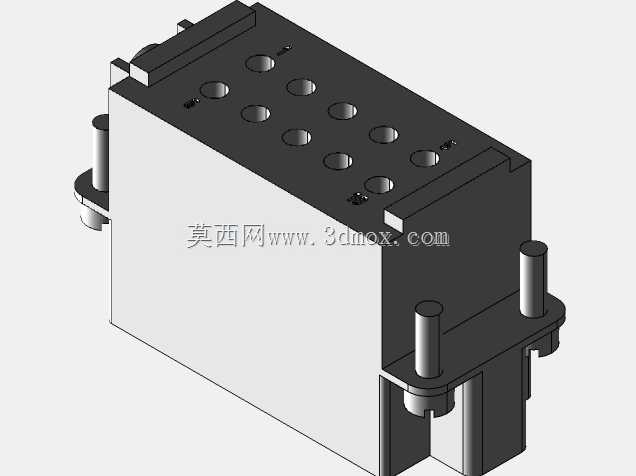

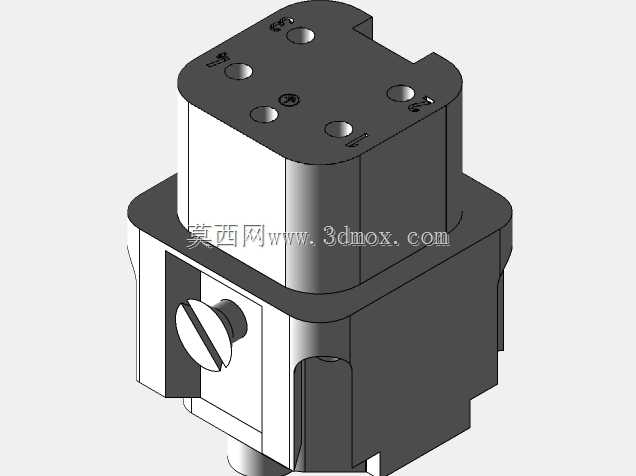

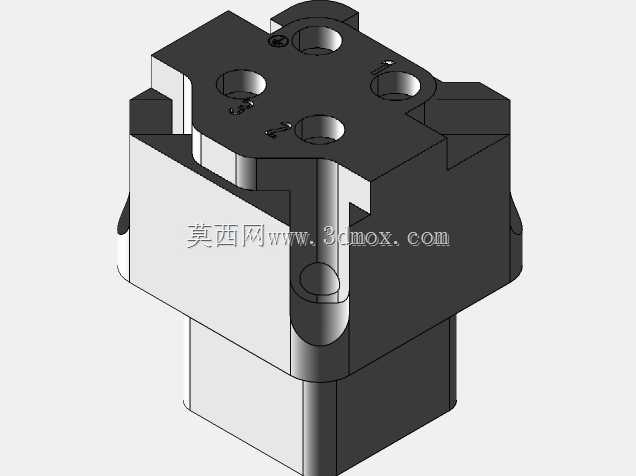

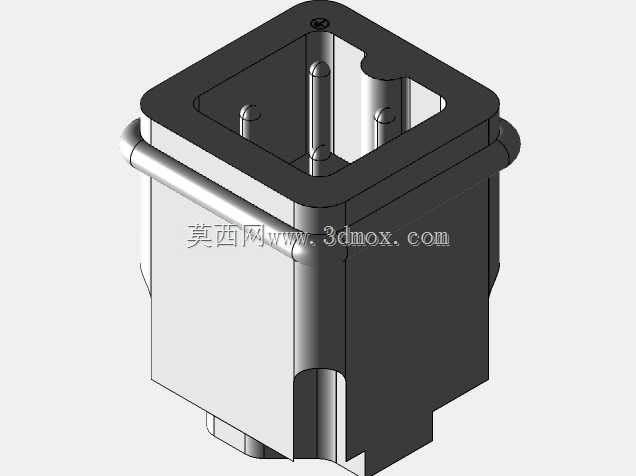

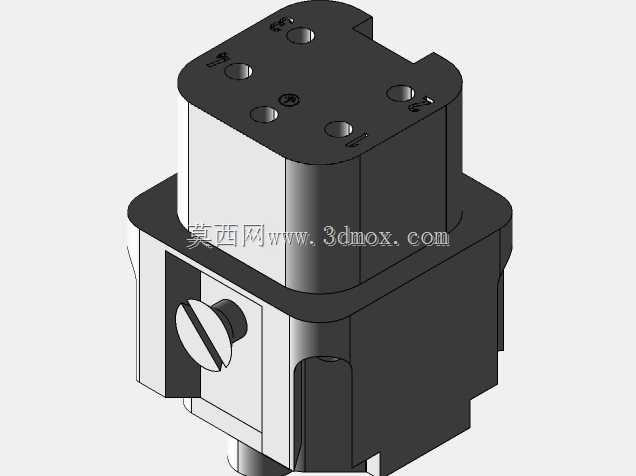

　　也能保证不同回路之间的绝缘可靠性。插针采用阶梯排布方式，不同长度的插针按照功能区分，长针作为接地回路优先接触，短针作为信号与动力回路后续接通，能实现带电插拔时的接地保护优先，避免插拔过程中出现设备静电损坏的问题。插针的根部做了加宽的固定台，与壳体内部的安装槽过盈配合，能承受至少500次插拔带来的侧向冲击力，不会出现插针歪斜、退针的情况。壳体的上沿设计了一圈密封槽，可配套安装橡胶密封圈，与对接端的壳体扣合后能达到IP65的防护等级，可直接用在有切削液飞溅、户外扬尘的作业场景，不需要额外增加外部防护盒。接线端的腔体预留了足够的压线空间，可适配1.5平方到4平方的多股铜芯线缆，压接部位设计了防退卡扣，

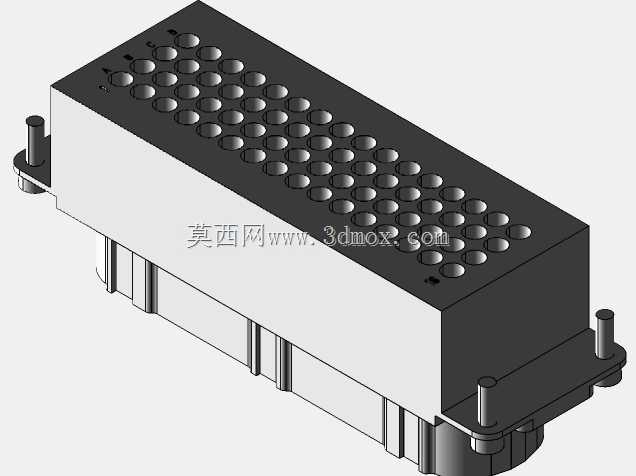

　　线缆压接完成后卡入卡扣即可避免拉扯导致的线缆脱落。从安装边界来看，整体壳体的宽度控制在45mm以内，长度根据针位数量延伸，突出安装面板的高度不超过30mm，不会占用控制柜内部过多的走线空间，侧边的固定螺栓采用下沉式设计，螺栓头完全沉入凸耳的沉孔内，不会与周边的线缆、其他元器件产生干涉。在实际选型应用中，这类连接器可同时传输最高20A的动力电流与24V的控制信号，单组连接器最多可集成30个以上的接线回路，能将原本需要十几组单独接线端子的线路整合在一个接插件上，设备组装时可先在车间内部完成线束与连接器的压接测试，到现场只需要完成连接器的对接即可，能将现场接线的错误率降低90%以上。壳体采用增强尼龙材质注塑成型，具备耐油、耐高低温的特性，

　　可在-40℃到120℃的环境温度下长期工作，不会出现壳体脆裂、软化变形的问题。插针表面做了镀锡处理，具备良好的导电性能与抗氧化能力，长期使用后接触电阻不会出现明显上升，避免接头发热导致的线路故障。对接部位设计了防呆凸台，正反方向无法插入，能完全避免现场施工时插反导致的线路短路问题，不需要在接线时额外做方向标识。
