环形冷压接线端子结构设计

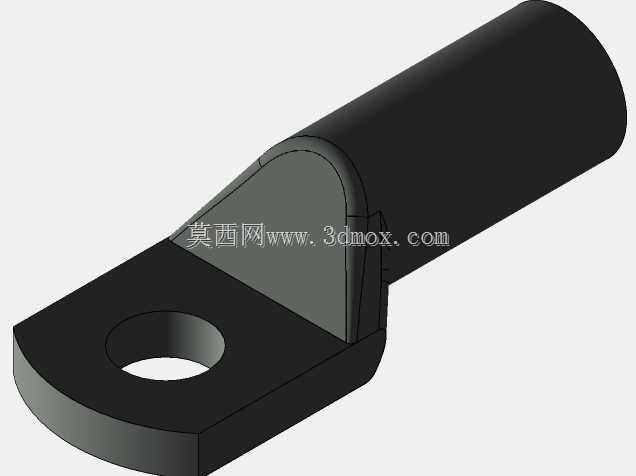

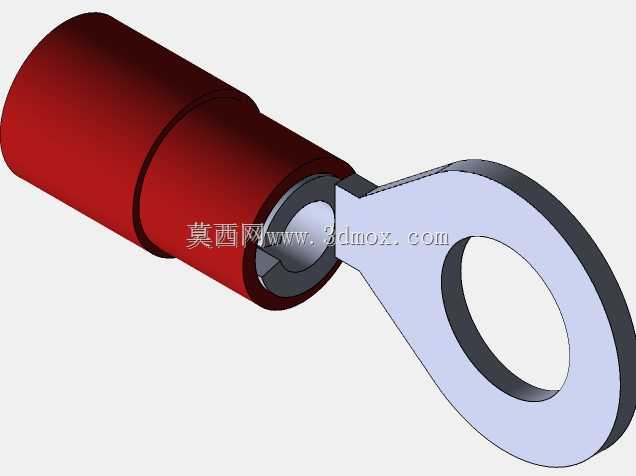

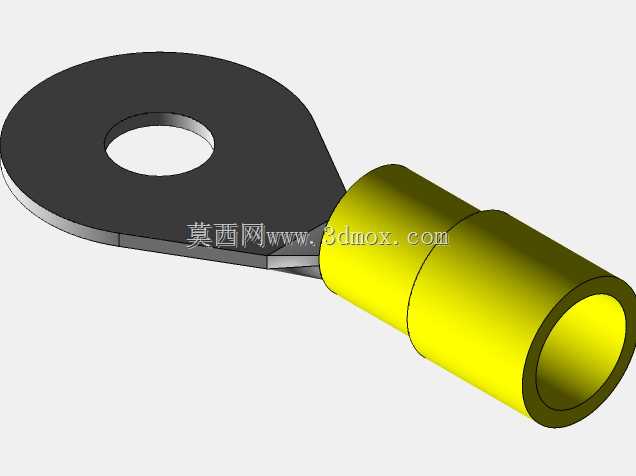

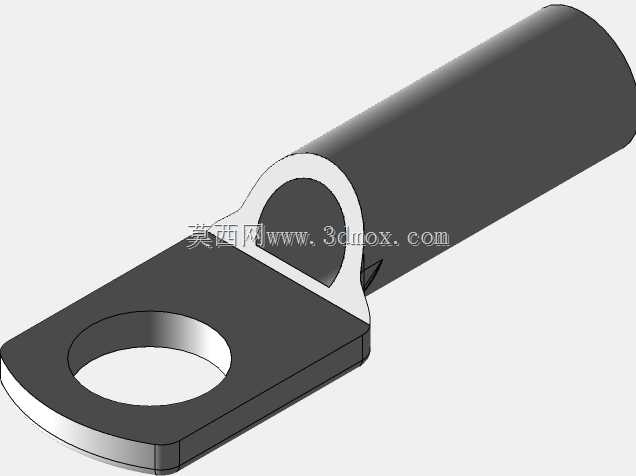

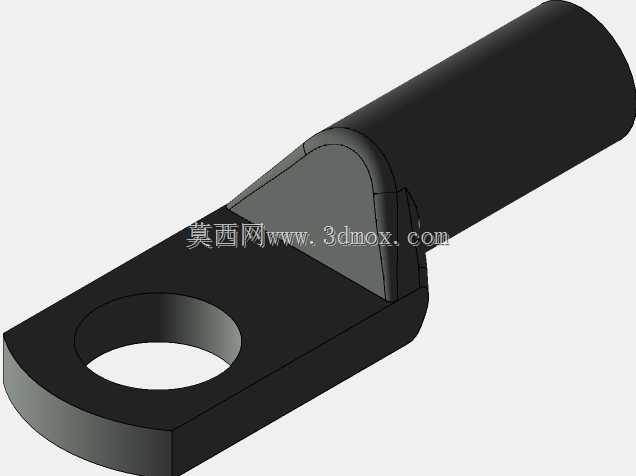

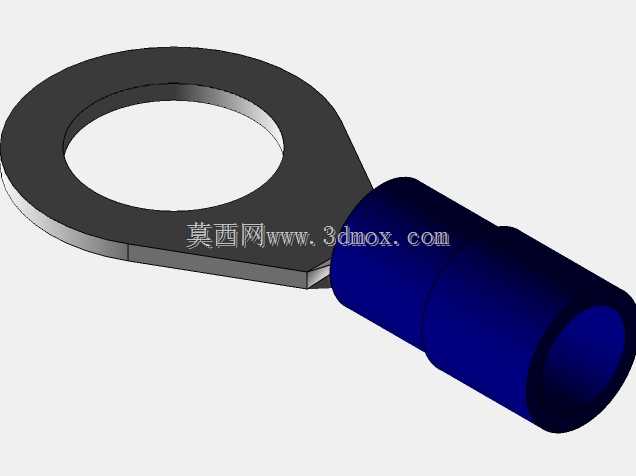

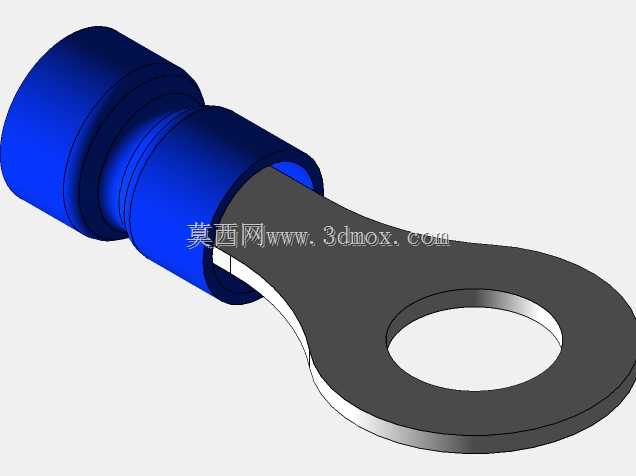

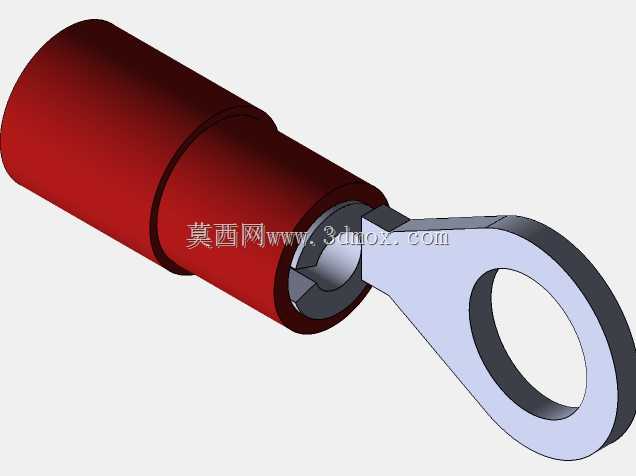

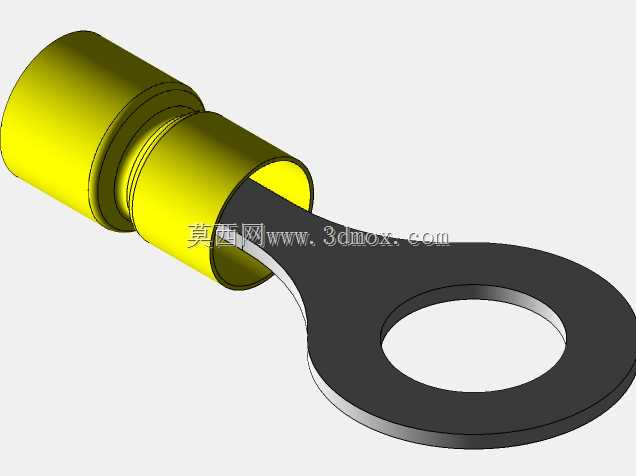

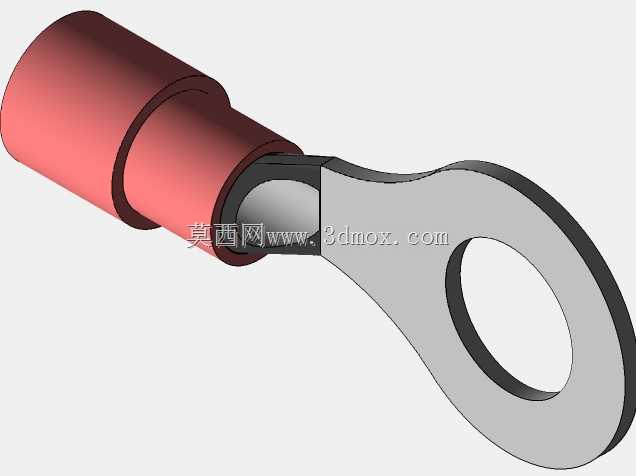

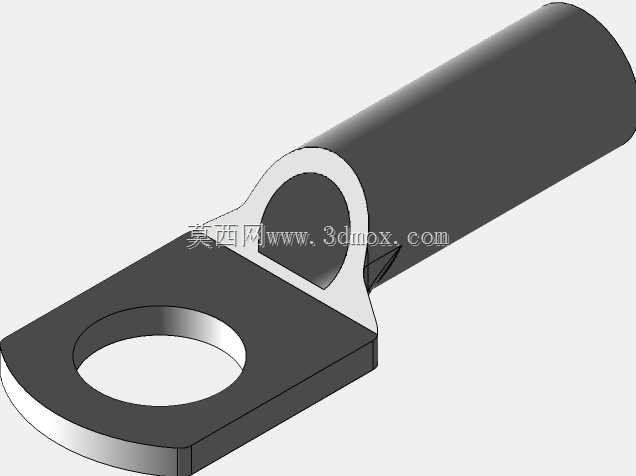

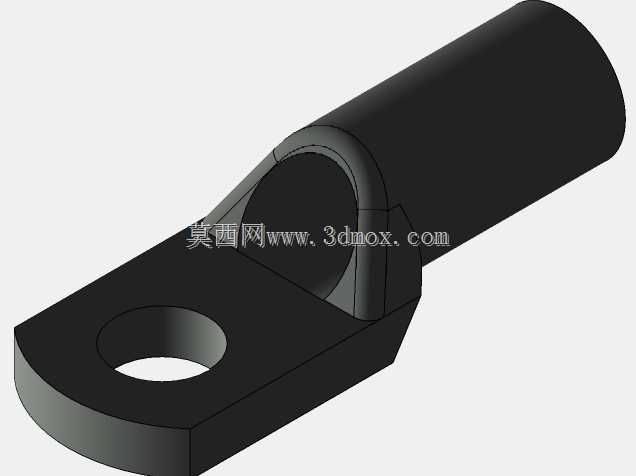

　　在低压电气布线、设备电控柜装配、工业线束加工场景中，这类环形冷压接线端子是实现导线与接线桩可靠导通的核心基础零件，日常选型时经常会碰到压接不牢、接触电阻过大、安装孔位不匹配的问题，这个结构的设计刚好针对这些现场痛点做了对应优化。先看安装端的环形片结构，片体采用平直冲压成型，中心安装孔的公差严格适配M4-M12区间常用的接线螺栓，孔边做了微小的倒圆角处理，避免螺栓穿入时刮伤镀层，环形片的尾部和压接筒衔接位置做了渐变过渡的压延处理，没有直角应力集中区，哪怕布线时导线受到侧向拉扯，这个衔接位置也不会轻易出现断裂，之前现场用的廉价端子经常在这个位置掰断，就是因为过渡区做的太生硬，应力集中直接把铜片拉裂。再看压接筒部分，采用分段式的筒身设计，

　　靠近环形片的第一段筒径略小，是用来压接导线的线芯部分，第二段筒径稍大，用来包裹导线的绝缘外皮，两段之间有一圈凸起的定位筋，压接作业时刚好可以把压线钳的模腔对准这个位置，不会出现压偏的情况，筒身的壁厚是按照适配导线的载流量匹配的，比如适配2.5平方导线的端子，筒壁厚度控制在0.8mm，压接后既能保证足够的抱紧力，又不会因为壁厚太大压不紧实，筒口位置做了微扩口的导向处理，导线剥头之后可以很顺畅的插到底，不用反复捅线，能提升现场装配的效率。设计的时候还考虑了不同使用环境的镀层需求，基础款做镀锡处理，防氧化的同时降低接触电阻，适合普通工业环境使用，有耐腐蚀需求的场景可以换镀镍款，适合潮湿或者有弱腐蚀的车间环境，

　　环形片和压接筒采用一体冲压成型工艺，没有拼接焊缝，不会出现大电流通过时焊缝位置发热的情况。安装边界方面，环形片的外径比安装孔大3-5mm，保证螺栓拧紧之后垫片能完全压在端子片上，不会出现压接悬空的情况，压接筒的总长度控制在15-25mm区间，根据适配线径不同做对应调整，压接之后导线的绝缘层刚好能被第二段筒身包裹住，不会露出线芯造成短路风险，压接筒的内孔粗糙度控制在Ra3.2以内，插线时不会刮伤铜丝，保证所有线芯都能顺利进入筒内，不会出现散丝在筒外的情况。实际使用时，这类端子主要用在断路器接线端、接触器接线桩、设备接地端的连接位置，相比叉形端子，环形端子的接触面积更大，螺栓拧紧之后不会因为设备振动出现松脱的情况，可靠性更高，

　　尤其是在有振动的设备比如风机、泵类的接线位置，基本都会优先选用环形端子，避免运行过程中端子脱落造成缺相或者接地失效的故障。建模的时候特意把压接筒的分段定位筋、环形片的过渡圆角、筒口的扩口导向这些细节都做了还原，不是简单的圆柱加圆环的拼接结构，这些细节都是实际生产和装配中必须要考虑的结构点，结构工程师做线束布置设计的时候，可以直接调用这个模型，核对安装孔位和压接筒尺寸，匹配对应的导线线径，不用再重新绘制端子结构，能节省不少建模时间，同时也能避免因为端子结构画的太简化，导致后期生产装配时出现尺寸不匹配的问题。另外在设计时还考虑了压接后的形变余量，压接筒的材质选用T2紫铜，塑性好，压接后能产生足够的塑性变形抱紧线芯，同时导电性能优异，环形片的平面度控制在0.1mm以内，保证和接线桩、垫片的贴合面积足够大，降低接触电阻，避免大电流通过时端子发热，很多劣质端子就是因为片体平面度差，拧紧之后实际接触面积很小，大电流时温升过高，甚至会熔化绝缘层造成短路，这个结构在设计时就把平面度要求考虑进去，从结构上规避了这个问题。
