悬挂输送系统多轮承载滑车结构

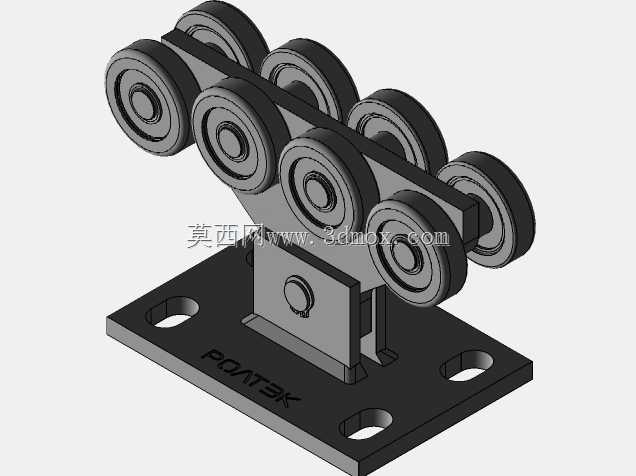

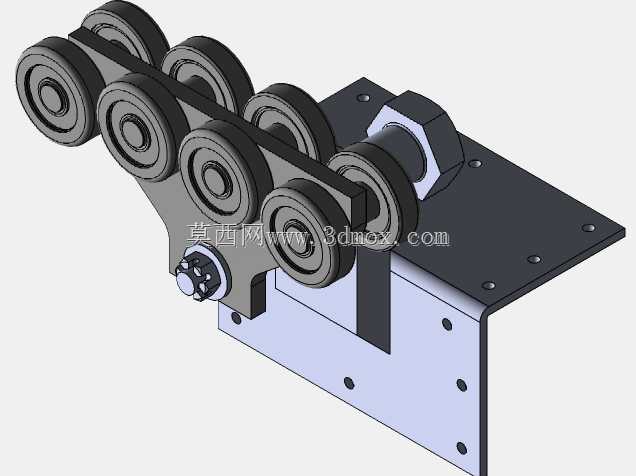

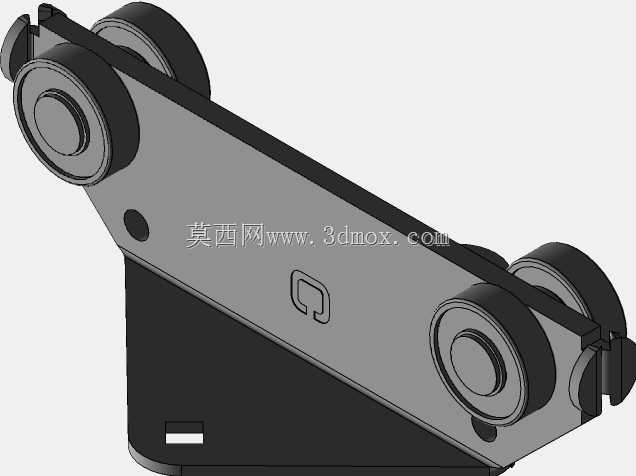

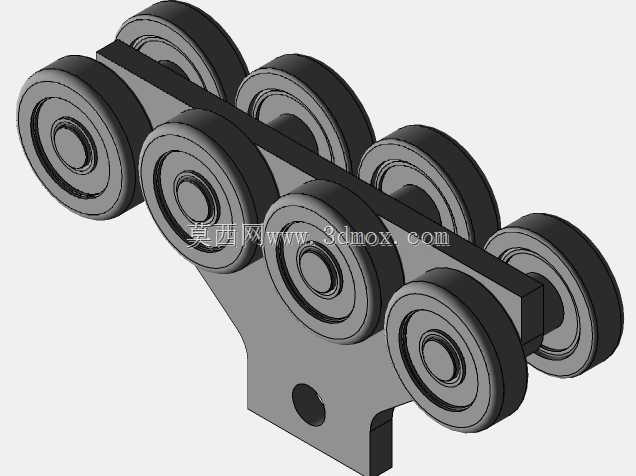

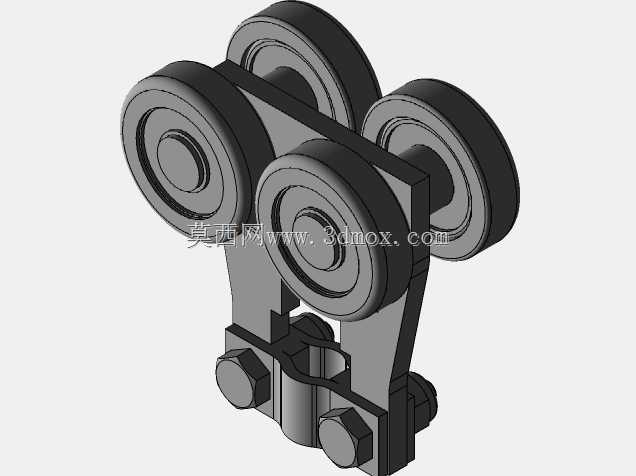

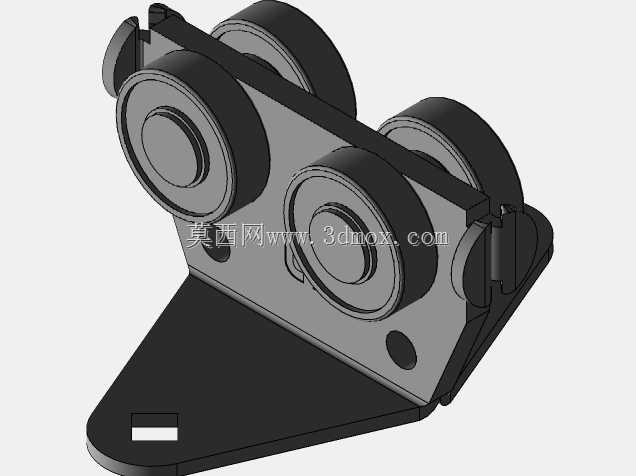

　　在轻工制造、汽车零部件焊装、家电装配、冷链仓储分拣等长距离物料转运场景里，悬挂输送线凭借不占用地面作业空间、可灵活适配车间跨区域动线布局的优势，一直是连续化生产环节里的核心输送载体，而沿架空导轨运行的承载滑车，就是直接决定整条输送线负载能力、运行平顺性、维护周期的核心部件。这套多轮组悬挂滑车结构，针对传统单组或双轮滑车在重载工况下易出现轮压集中、导轨局部磨损快、过弯卡滞的痛点做了针对性结构优化，整套行走轮组采用错列对称排布设计，八只行走轮分上下两排贴合导轨的上下承载面，将吊挂点的集中载荷均匀分散到每一个滚轮与导轨的接触面上，单轮承受的径向载荷相比常规四轮滑车降低近五成，能有效避免长期重载运行下导轨出现局部压痕、

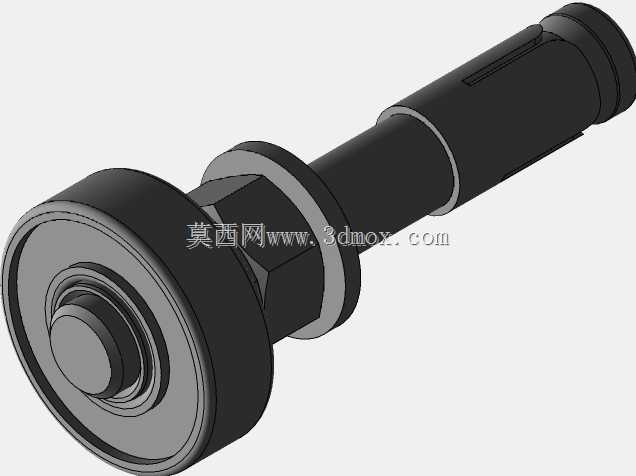

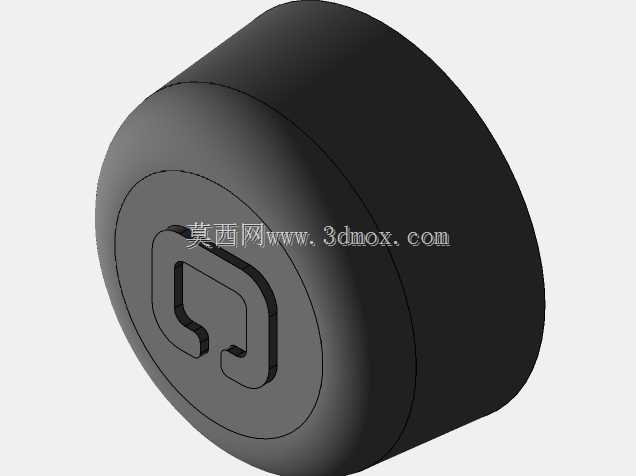

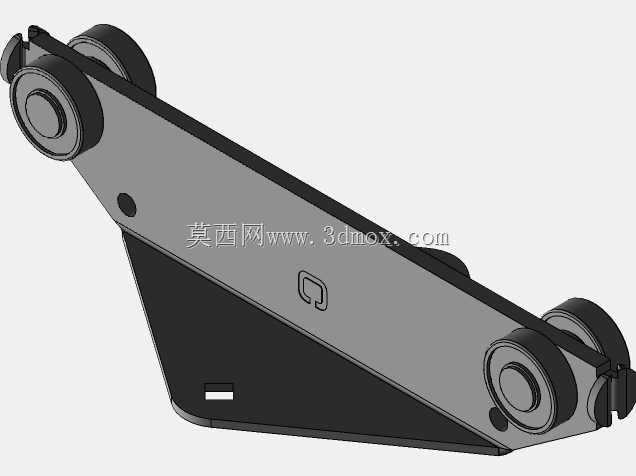

　　滚轮轴承过早疲劳失效的问题。从结构设计逻辑来看，滑车的主体承载支架采用一体化折弯成型的钢板结构，没有多余的拼接焊缝，支架上的滚轮安装轴孔采用同轴度一次装夹加工完成，保证所有滚轮的安装基准统一，避免因轴孔错位导致滚轮运行时出现偏磨、异响的情况。支架下端的吊挂连接位预留了标准的销轴安装孔，可直接适配不同规格的吊具、工装挂架，不需要额外做转接件加工，能快速匹配不同重量、不同吊挂形式的被输送工件。滚轮部分采用深沟球轴承内嵌的包胶轮缘结构，轮缘的圆弧型面完全匹配标准工字钢或专用悬挂导轨的截面轮廓，运行时轮缘与导轨侧面的间隙控制在合理范围，既能保证直线段运行时不出现左右窜动，在通过水平弯段、上下坡段时也能自适应导轨的曲率变化，不会出现卡滞、

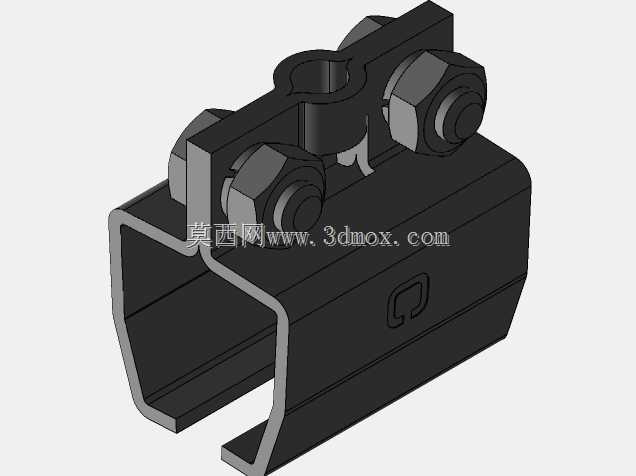

　　啃轨的问题。在安装边界尺寸上，整套滑车的宽度方向尺寸控制在适配常规10号、12号悬挂工字钢导轨的范围内，整体高度方向不会超出导轨下方的安全净空要求，安装时只需要将滑车从导轨的端部检修段推入轨道即可完成装配，不需要拆解滚轮组件，现场安装更换的效率相比分体式滑车提升明显。实际工况应用中，这套滑车可适配单点负载50-120kg的输送需求，运行速度可覆盖0.1-0.3m/s的常规连续输送速度区间，不管是高温喷涂车间的工件悬挂输送、装配线的工位间工件流转，还是仓储区域的空容器吊挂回传，都能保持稳定的运行状态。设计过程中还特意考虑了维护便利性，所有滚轮的安装轴都采用卡簧定位结构，不需要专用工具就可以快速更换磨损的滚轮，

　　日常巡检只需要定期检查轴承润滑状态、轮缘磨损量即可，不需要整体拆解滑车结构，能大幅降低生产线的停机维护时间。另外，支架上的吊挂孔位做了加厚处理，避免长期交变载荷下孔位出现变形、开裂的问题，轮组的排布方式也让滑车在通过轨道接缝、道岔位置时，始终有至少四只滚轮同时与导轨承载面接触，不会出现瞬间脱轨、负载骤降的情况，运行的安全冗余量完全满足工业连续生产的可靠性要求。
