伊顿款方形液压油路集成阀块

　　这款方形结构的液压集成阀块，在行走机械、工业液压站的油路排布场景中应用十分广泛，尤其适配伊顿系列标准液压阀的安装对接，是紧凑型液压系统里缩减管路连接、降低泄漏风险的核心承载部件。从实际工况使用来看，这类阀块常被布置在液压泵站的阀组安装区、工程机械的上车液压控制舱内，替代传统分散式阀件的管路拼接结构，把多个油路通断、压力调节的阀件集成在单一基体上，大幅减少外接管路的数量，同时降低管路接头带来的渗油隐患，也能压缩整个液压控制单元的安装占用空间。

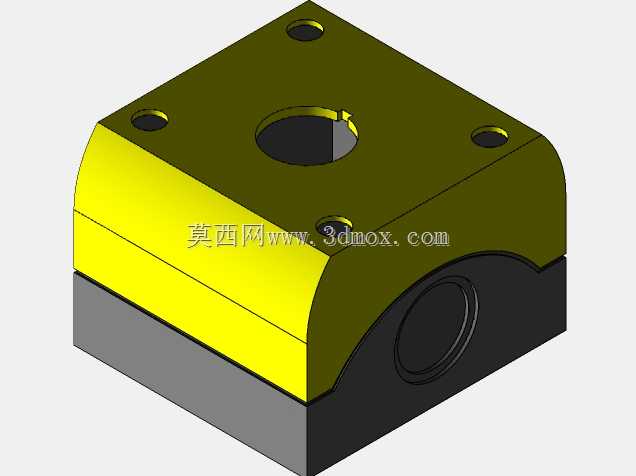

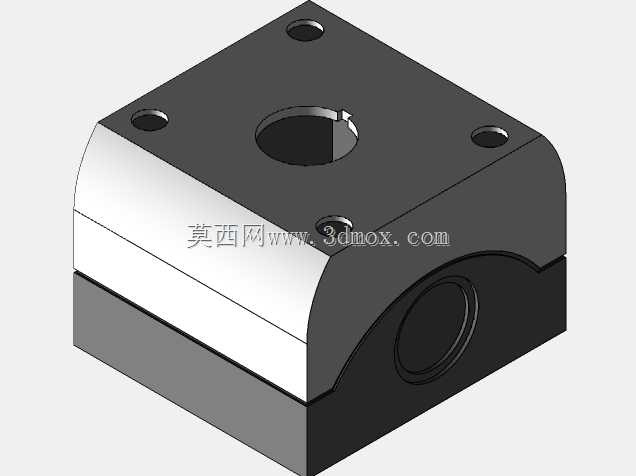

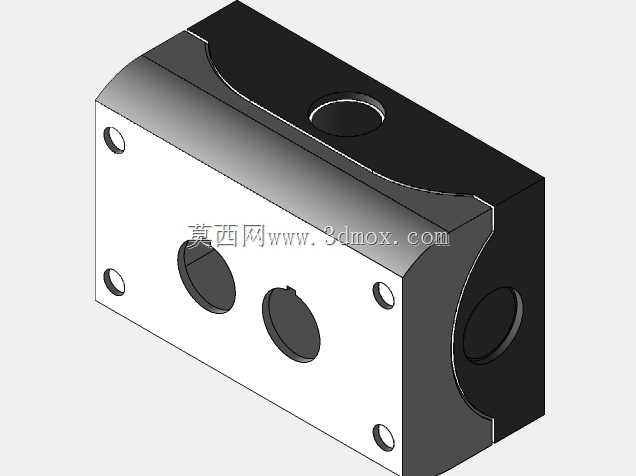

　　从结构设计思路来看，整体采用近似方形的基体造型，边角做了圆弧过渡处理，既避免锐边在安装维护时划伤操作人员，也能在高压油液长期作用下减少边角处的应力集中，避免基体出现疲劳裂纹。顶面设置的四个安装沉孔，位置度公差严格控制在0.02mm以内，适配标准安装螺栓的穿装固定，能保证对接阀件安装后密封面完全贴合，不会出现偏载导致的密封件压偏失效。顶面中心的带键槽安装孔，是主进油口对应的阀件安装位，键槽结构用于限制阀件安装后的周向转动，保证油道对位精准，不会出现通油错位导致的压力损失或者阀件卡滞。侧面的圆形通油孔，对应外接油路的管接头安装位，孔口做了120度倒角处理，方便管接头旋入时导向，同时孔内加工有标准管螺纹，能保证和常规液压管接头的螺纹配合精度，密封面的粗糙度控制在Ra1.6以内，配合组合密封垫就能实现高压下的静密封。

　　从安装边界尺寸来看，整体基体的长宽尺寸控制在100mm级别的规格，高度方向分为三层阶梯结构，底层为安装贴合面，加工时平面度公差控制在0.01mm以内，安装时和泵站安装板或者阀组基座完全贴合，避免长期受油压振动出现连接松动。中层为内部油道的排布层，所有内部交叉油道都做了工艺孔封堵处理，封堵处采用钢球涨堵或者螺塞密封，能承受31.5MPa的额定工作压力，不会出现高压下的封堵脱出问题。上层为阀件安装面，所有安装孔的螺纹深度都经过严格计算，既保证螺栓旋入深度满足连接强度要求，也不会钻通内部油道导致油液串腔。

　　在实际选型使用时，这类阀块的内部油道通径经过流量匹配计算，对应通径规格下能满足额定流量下的油液通过需求，油道转弯处都做了圆弧过渡，减少油液流动时的局部阻力损失，降低系统发热。外部的圆弧侧面设计，除了应力优化之外，也方便在紧凑安装空间内完成扳手操作，不会因为棱角干涉导致管接头或者螺栓无法拧紧。基体材质通常选用高强度锻铝或者球墨铸铁，根据使用压力等级选择，低压工况下锻铝材质能减轻整体重量，高压工况下球墨铸铁材质能保证更高的强度储备，表面做氧化或者发黑处理，提升防锈能力，适应车间、户外工程机械等不同工况的使用环境。

　　在三维建模过程中，这类阀块的建模需要重点关注各个油孔的位置度、相交处的工艺处理，以及安装孔的深度、沉孔尺寸的准确性，任何一个尺寸的偏差都可能导致内部油道串油、外部阀件无法安装的问题。建模时需要先梳理清楚所有油道的连通关系，再从基体外形开始逐步切除各个孔位，最后处理边角的过渡、安装面的精度特征，保证模型和实际加工要求完全一致，能直接导出工程图用于生产加工。
