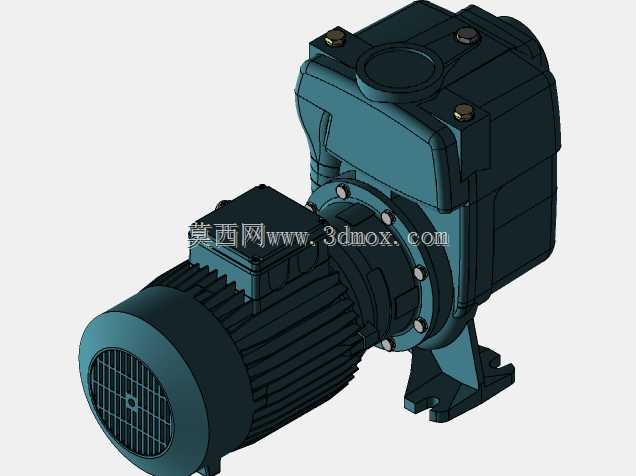

科沛达CA80-170B/A自吸离心泵结构

　　这款自吸离心泵的三维结构还原，完全贴合民用给排水、工业循环水、暖通空调系统、小型农田灌溉、泳池水循环等场景的实际安装使用需求，做结构设计时首先要考虑的就是自吸工况下的气液分离效率，所以泵腔上部特意做了扩容式的气液分离腔结构，不需要在吸入管路底端加装底阀，首次灌注引水后再次启动无需重复灌泵，这一点在现场安装位置高于液位的工况下优势非常明显，比普通端吸离心泵省掉了很多管路附件成本和日常维护的工作量。泵体与电机采用直联共轴的结构设计，没有额外的联轴器和轴承座部件，整体轴向尺寸压缩得非常紧凑，安装时不需要做复杂的同轴度找正，对现场安装基座的平整度要求比分体式泵组低很多，日常运维时不需要定期检查联轴器对中情况，

　　也省掉了联轴器弹性体的定期更换工序。泵脚的安装孔位做了沉台设计，螺栓锁紧后螺栓头不会突出安装面，泵脚的受力筋做了45度斜向加强，满负荷运行时的振动可以通过加强筋均匀传递到安装基座，不会出现泵脚局部应力集中导致的开裂问题，进出口法兰的螺栓孔位完全匹配对应通径的国标法兰尺寸，现场对接管路时不需要额外做变径或者非标法兰转接。叶轮采用闭式流道结构，流道表面做了顺滑过渡处理，在输送常温清水或者物理化学性质和水接近的介质时，水力效率比开式叶轮高15%左右，机械密封腔的位置预留了足够的拆装空间，后期更换机械密封时不需要把整个泵体从管路上拆下来，只需要拆开泵体和电机的连接段就可以完成密封件更换，大幅缩短了现场检修的停机时间。

　　电机端的散热筋采用轴向直筋布局，和电机尾部的风罩导流方向完全匹配，运行时冷却风可以顺着散热筋完整覆盖电机壳体表面，不会出现局部散热死角导致的电机过热问题，接线盒的位置做在电机壳体的侧上方，现场接线时不管是水平安装还是垂直安装，都不会出现冷凝水顺着电缆流进接线盒的隐患。泵体顶部设置了注水螺塞和排气螺塞，首次启动时打开排气螺塞就可以快速排净泵腔内的空气，底部设置了排污螺塞，冬季停机或者长期停用时可以拧开螺塞排净泵腔内的存水，避免低温冻裂泵体或者存水结垢堵塞流道。做三维建模时所有配合面的公差都按照实际加工要求做了预留，泵体和泵盖的止口配合、机械密封的安装位、叶轮和轴的配合位都标注了对应的公差带，不管是做结构校核还是后续的工程图导出，

　　都可以直接对接生产加工环节，不需要再做额外的尺寸修正。安装边界方面，整体重心落在泵脚安装面的几何中心范围内，水平安装时四个安装脚的受力均匀，不需要额外做配重调整，进出口的中心高尺寸和同参数段的其他品牌自吸泵保持一致，现场替换旧泵时不需要改动原有管路的高度和位置，直接对接法兰就可以完成更换，大幅降低了设备替换的改造成本。
