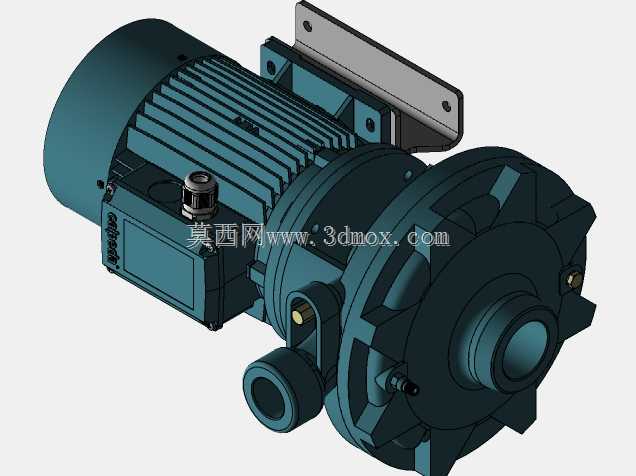

卧式直联离心水泵结构三维设计

　　这款卧式直联离心泵的结构设计，首先要匹配民用给排水、工业循环水、中小型暖通系统的常规输送需求，日常工况下可输送常温清水或物理化学性质与水接近的无固体颗粒介质，在楼宇供水、设备冷却循环、小型水处理工段都有广泛适配空间。从结构布局来看，采用电机与泵体直联共轴的设计思路，取消了传统联轴器连接的冗余结构，既压缩了整机轴向安装尺寸，也减少了联轴器对中调整的安装工序，同时降低了传动环节的功率损耗，对安装空间受限的配套场景十分友好。泵体部分采用单级单吸蜗壳式流道设计，叶轮为闭式结构，流道过渡顺滑，能在保证额定扬程流量参数的前提下，降低水力损失与运行噪音，泵壳的进出口采用标准管螺纹连接规格，适配常规工业与民用管路的安装对接，无需额外定制转换接头。

　　安装结构上，电机侧配置一体式冲压安装支架，支架上的安装孔位按照通用卧式泵的安装中心距设计，地脚安装面的平面度公差控制在合理范围，能保证设备安装后运行的同轴度，减少长期运行的振动偏移风险。泵体与电机的连接端设置了专用机械密封腔，适配标准型号机械密封，相比传统填料密封，泄漏量更低，维护周期更长，密封端的结构预留了密封件更换的操作空间，日常维护时无需完全拆解泵体即可完成密封件更换。从外形边界来看，整机轴向尺寸控制紧凑，径向最大轮廓为电机散热筋的外圆尺寸，进出口的朝向为水平轴向进水、垂直向上出水的常规布局，能适配绝大多数管路排布的走向要求，安装时无需额外调整管路角度即可完成对接。设计过程中对泵体的壁厚做了针对性优化，

　　在满足承压强度要求的前提下，尽量降低泵体自身重量，同时电机外壳的散热筋采用轴向排布结构，能在电机运行时通过自带的散热风叶形成顺畅的散热风道，保证电机在额定负载下的温升控制在标准范围内。泵体的叶轮锁紧结构采用可靠的防松设计，避免正反转切换或者启动瞬间的叶轮松动，泵壳上设置了排气螺塞，首次启动前可通过该螺塞排净泵腔内的空气，避免气缚现象影响泵的吸水性能。另外，接线盒的位置设置在电机侧方，预留了足够的线缆接线空间，接线盒的防护等级满足常规室内安装场景的要求，若用于户外场景可通过简单的外部防护升级即可适配。整体结构没有多余的冗余设计，所有零部件的选型都围绕通用化、标准化的思路展开，绝大多数易损件都可以在常规五金渠道采购匹配，

　　降低了设备后期的维护成本与配件等待周期，对于做泵类设备选型、管路系统配套设计的工程师来说，该结构的尺寸参数、安装边界都具备很高的参考价值，建模过程中对各个配合面的公差、装配间隙都做了还原，能直接用于配套设备的装配干涉检查、安装空间模拟等工作。
