Calpeda自吸离心泵一体化结构设计

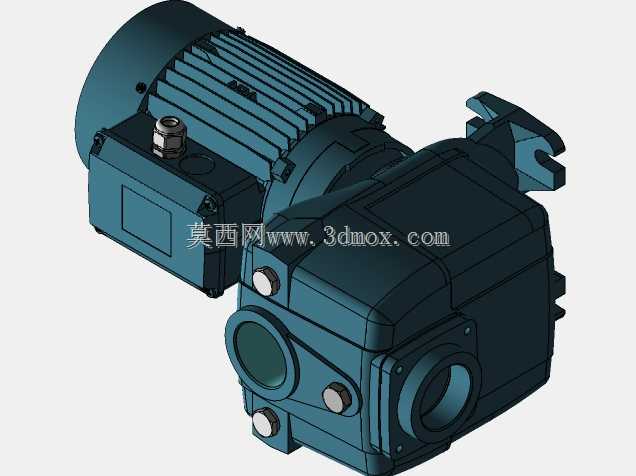

　　这款Calpeda系列自吸离心泵的三维结构，是民用供水、小型工业流体输送场景里非常典型的机电一体化泵型设计，日常在楼宇增压供水、小型循环水系统、清水介质输送工位上的应用占比很高，区别于普通端吸离心泵需要提前灌泵排气的操作要求，这款泵自带的自吸腔结构可以在首次加注引水后，后续启动无需重复灌泵，大幅降低了现场运维的操作门槛，尤其适合安装位置高于液位、启停频次不算极高的供水工况。从结构设计逻辑来看，模型完整还原了驱动端与泵体端的直联布局，没有额外的联轴器连接结构，电机输出轴直接与泵腔内的叶轮配合，这种紧凑直联的设计思路首先是压缩了整机的轴向安装尺寸，相比带联轴器的长轴泵组，整机长度能缩短近三分之一，对于安装空间局促的管井、

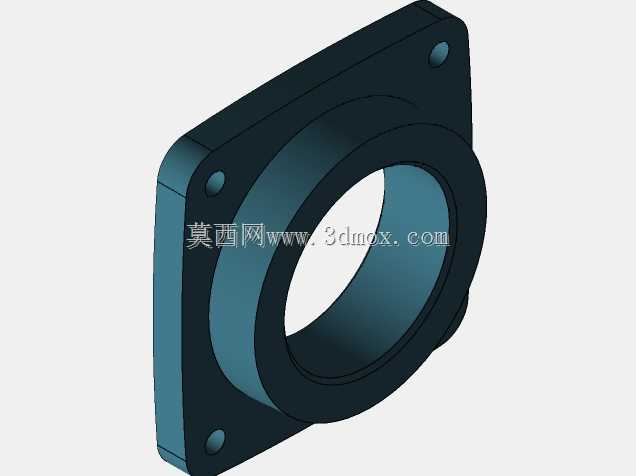

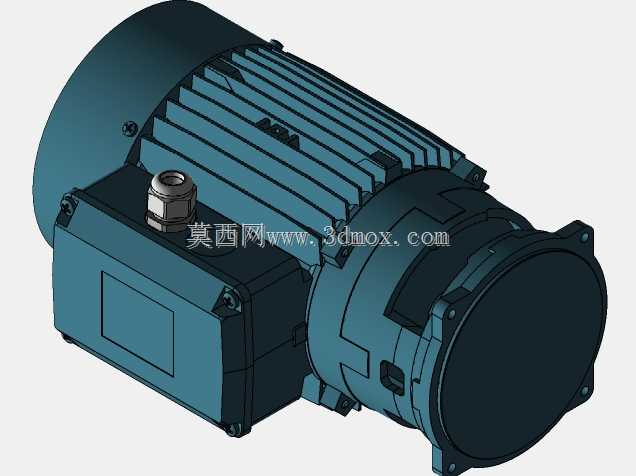

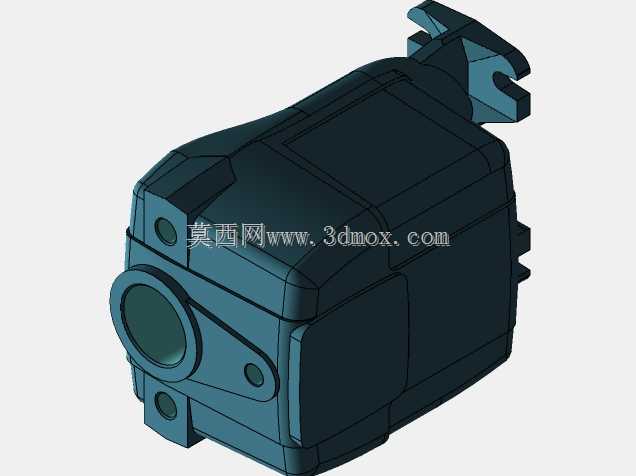

　　设备夹层等场景适配性更好；其次直联结构取消了联轴器找正的安装工序，现场安装时只需要固定泵脚、对接进出口管路即可完成装配，减少了现场安装的调试工作量，也避免了长期运行后联轴器偏心带来的振动、轴承磨损问题。泵体部分的流道设计做了一体化的自吸腔预留，进水口与出水口采用同径向的法兰接口布局，进出口中心高度保持一致，管路对接时不需要做额外的变向调整，泵脚的安装孔位做了下沉式的沉台设计，螺栓锁紧后螺栓头不会突出泵脚平面，安装时可以直接贴合基础槽钢或者混凝土基础平面，不需要额外加工垫片调整高度。驱动端的电机采用标准的三相异步电机结构，外壳的散热筋沿轴向均匀排布，筋条高度从电机端盖向接线盒方向逐步过渡，既保证了电机运行时的散热面积，

　　也避免了筋条过高导致的外壳磕碰变形问题；接线盒设置在电机侧上方，接线口采用标准的防水格兰头结构，现场布线时可以直接穿入电缆锁紧，防护等级可以满足常规室内、半室外的安装要求，不需要额外加装防雨罩。从安装边界来看，整机的重心落在泵脚的四个安装孔围成的矩形区域中心，泵体端的重量与电机端的重量做了平衡配平，满水运行时不会出现单侧偏重的问题，进出口法兰的螺栓孔距符合常规清水泵的管路对接标准，现场替换同参数的老旧泵型时，不需要重新改动管路走向和基础孔位，互换性较强。泵腔端的密封结构采用内置式机械密封，密封腔与泵体流道做了连通设计，运行时介质可以直接带走密封面的摩擦热量，不需要额外的外接冲洗管路，简化了密封辅助系统的结构，

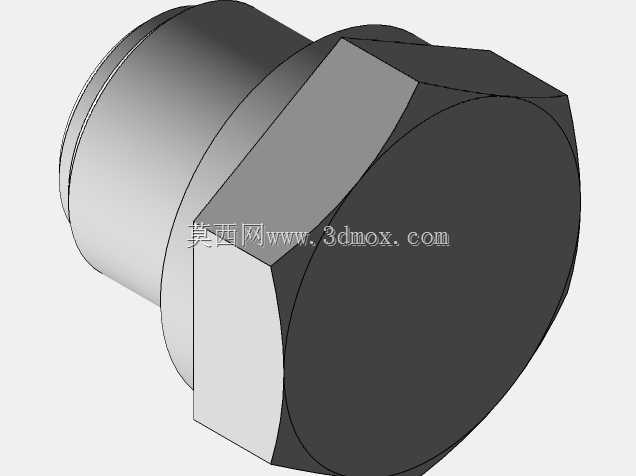

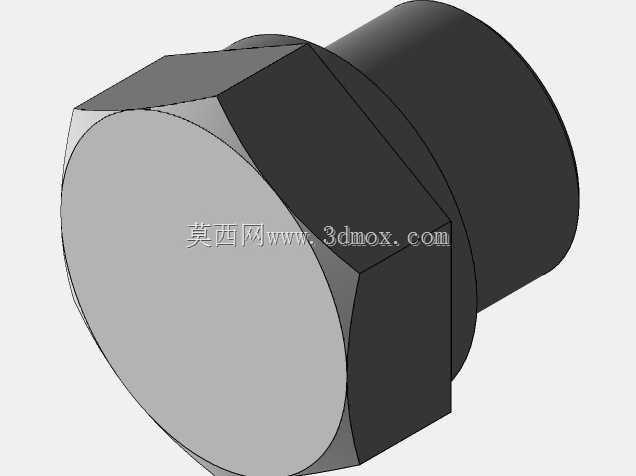

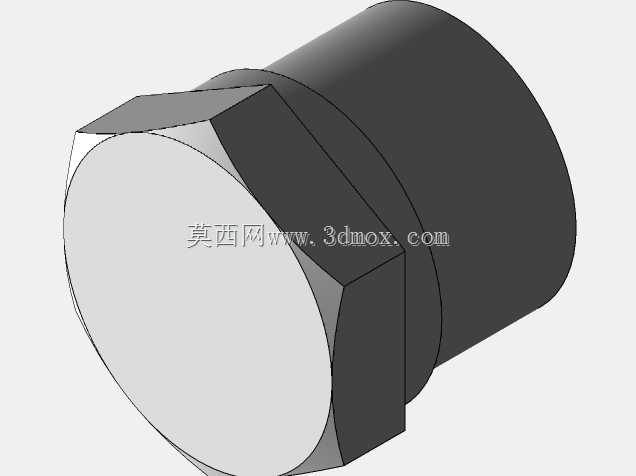

　　也减少了外接管路泄漏的风险。泵体上的几个工艺堵头分别对应排气、放水、压力检测的功能，首次启动时可以打开顶部的排气堵头排净腔体内空气，冬季停机时可以打开底部的放水堵头排空腔体内存水，避免冻裂泵壳，侧面的堵头位置可以按需加装压力传感器或者压力表，实时监测泵出口的运行压力，不需要在管路上额外开孔安装检测元件。整体结构的圆角过渡处理也做了充分考量，泵体与电机连接的法兰位置、泵壳的外轮廓棱角都做了小圆角处理，既减少了铸造时的应力集中问题，也避免了安装运维时棱角划伤操作人员的风险，散热筋的端部同样做了倒角处理，搬运时不会出现锋利的割手隐患。
