龙腾LT-050三叶罗茨鼓风机结构模型

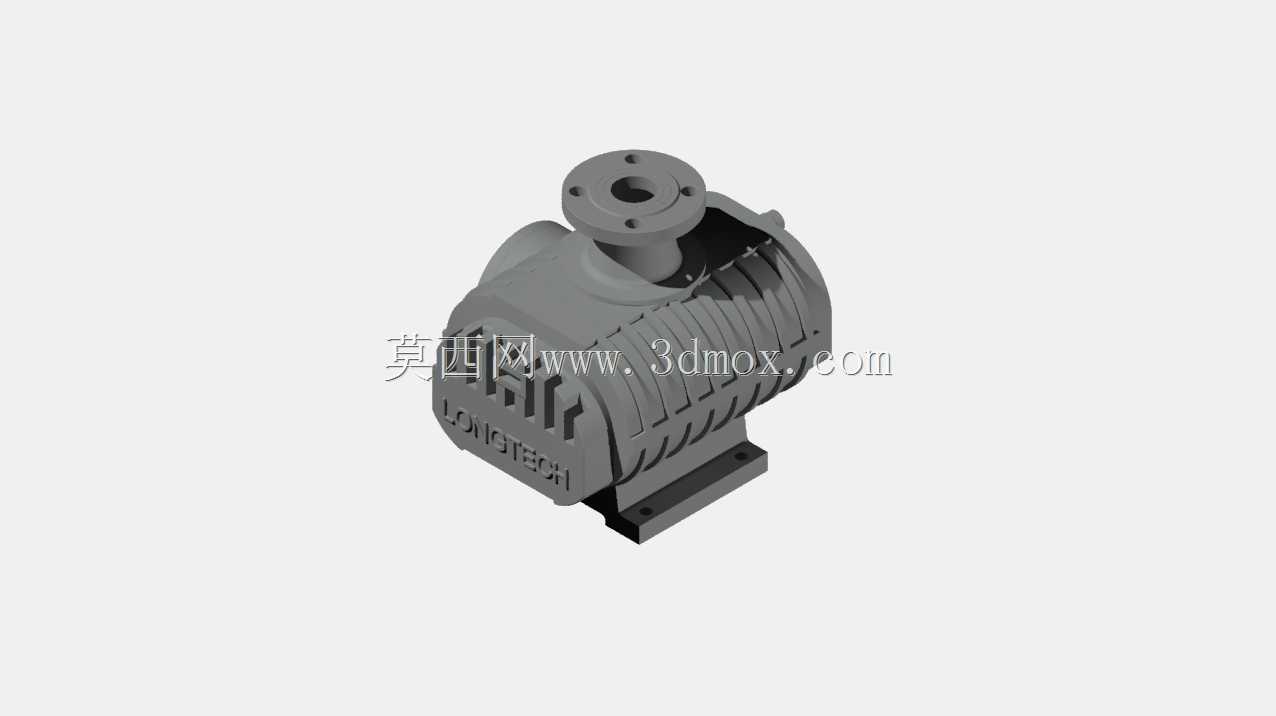

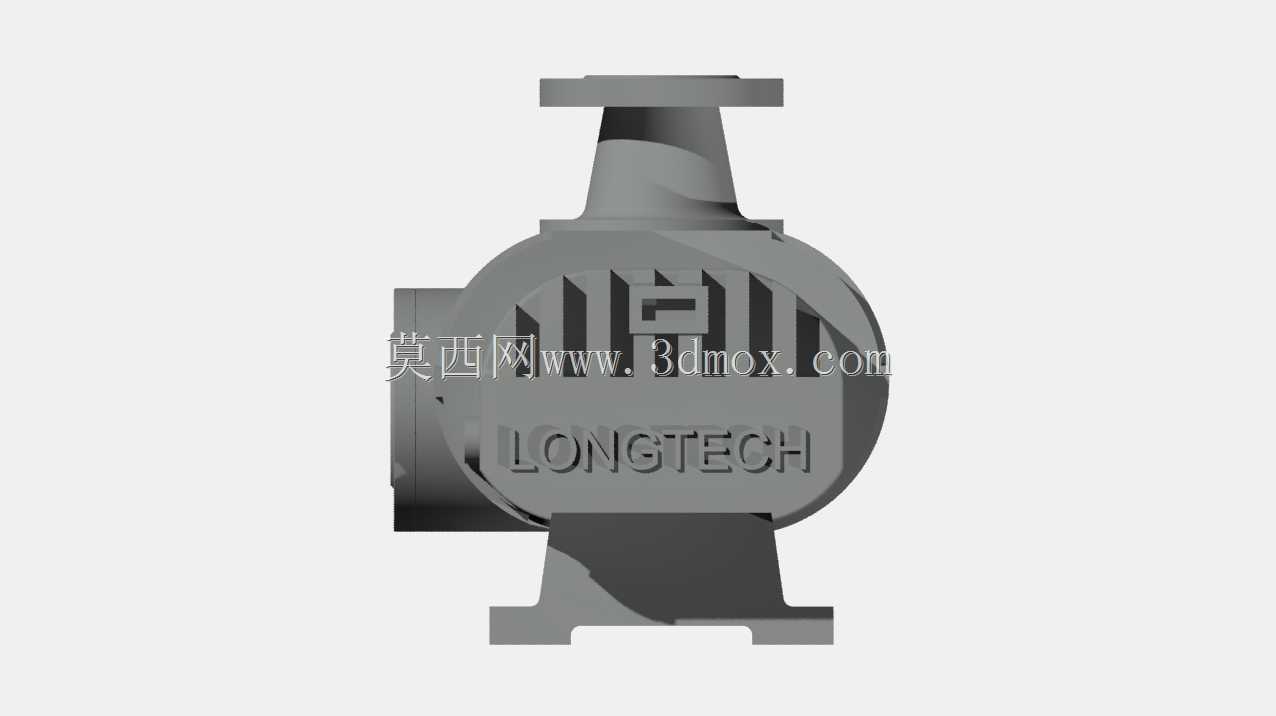

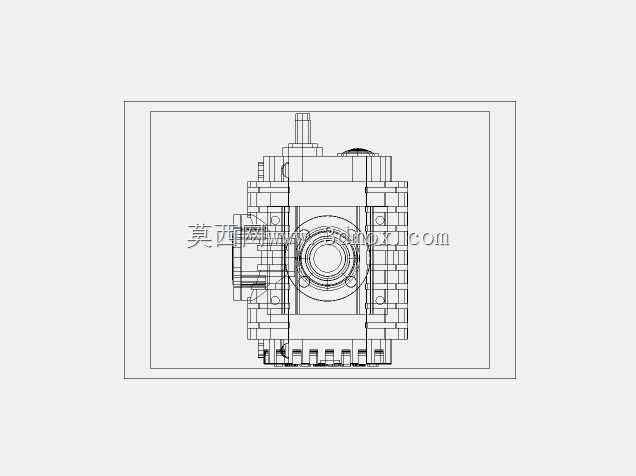

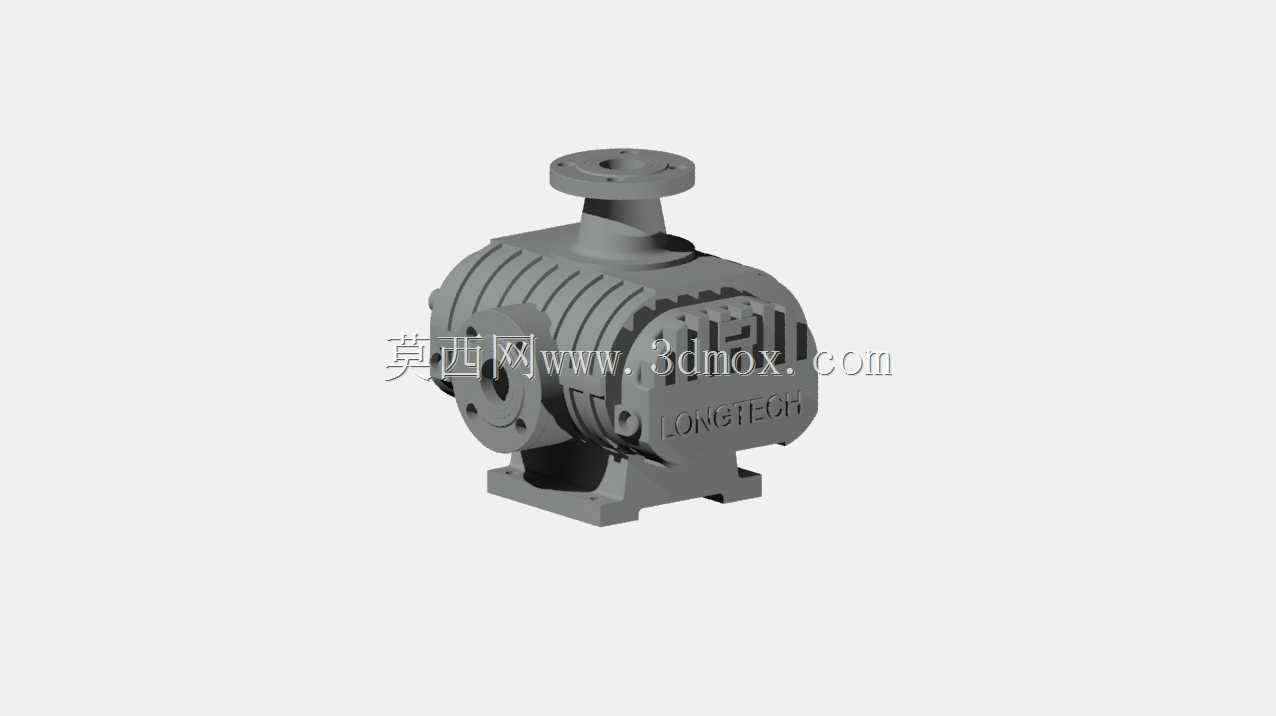

　　在粉体气力输送、污水处理曝气、水产养殖增氧、工业真空吸附这类工况里，罗茨鼓风机一直是核心的容积式气源设备，这款LT-050三叶型罗茨风机的三维结构，完全按照实际量产机型的装配关系做了还原，能直接给选型校核、结构改型、安装布局设计做参考。先从实际安装边界说起，这个机型的进排气口采用法兰对接结构，顶部的排气法兰端面做了密封槽预留，安装时要注意法兰中心距周边的螺栓操作空间，不能贴墙或者紧贴其他管线布置，侧面的进气口位置预留了过滤消音器的安装接口，底座的四个安装脚做了沉孔设计，匹配常规的减震垫安装尺寸，整机重心落在底座几何中心偏驱动端15mm的位置，做机架设计的时候要把这个偏心载荷考虑进去，避免运行时出现共振。从功能特性上看，

　　三叶转子相比传统两叶结构，排气脉动幅度能降低30%左右，运行时的气流噪音更低，转子型线采用的是渐开线包络线型，啮合间隙控制在0.12-0.2mm之间，既保证运行时转子不碰擦，又能把内泄漏控制在合理范围，机壳外侧的散热筋是顺着气流方向布置的，运行时带动的冷却风能顺着筋条带走壳体热量，不用额外加散热结构就能满足连续运行的温升要求。做这个模型的结构设计思路，完全是按照实际加工装配逻辑来的：首先确定转子的中心距，根据50型的排量参数反推转子的叶顶圆直径、长度，再匹配同步齿轮的模数、齿数，保证两个转子的传动比严格为1:1，不会出现啮合错位；机壳部分采用分体式结构，两端的端盖和中间壳体用止口定位，螺栓锁紧，装配时不用反复调整同轴度，

　　端盖上的轴承位预留了油封安装槽，同时做了回油孔设计，避免润滑油顺着轴端漏到气腔里污染输送介质；驱动端的轴伸做了键槽结构，匹配标准联轴器的安装尺寸，不管是连电机还是连皮带轮，都不用额外做轴的改型。实际工况里用这类设备，要注意几个结构上的细节：首先是进出口的压差不能超过额定值，不然转子的轴向力会超过轴承的承载极限，模型里的轴承选型是按照0.1MPa压差下的径向、轴向载荷计算的，超压运行会大幅缩短轴承寿命；其次是安装时要保证驱动轴和电机轴的同轴度，误差不能超过0.1mm，不然联轴器的弹性块会快速磨损，还会把额外的径向力传到转子轴上，导致转子和机壳碰擦；另外机壳底部预留了排污口，平时停机维护的时候可以排掉腔体内积存的冷凝水或者杂质，

　　避免转子启动时被卡滞。很多刚接触这类设备的结构工程师，容易忽略消音器的安装空间，这个模型里把进出口的接口位置、外接尺寸都做了准确还原，做车间布局的时候，可以直接把模型导入装配体，核对管线走向、操作维护空间，比如侧面的放油孔位置要预留足够的操作空间，方便换油的时候接油，顶部的排气口不能正对着电缆桥架或者其他怕高温的设备，因为排气温度在额定工况下会比环境温度高70-80℃。还有转子的动平衡等级，实际生产里是按照G6.3级做的动平衡校正，模型里的转子结构完全对称，三个叶片的质量分布均匀，建模的时候就把减重腔的位置做了对称设计，减少后续动平衡时的去重量，端盖上的轴承座采用的是双列深沟球轴承，能同时承受径向力和少量轴向力，不用额外加推力轴承，简化了整体结构。另外要注意，这类风机不能用来输送含颗粒的介质，不然颗粒会卡在转子和机壳的间隙里，刮伤型面导致内泄漏变大，模型里的进气口位置预留了过滤器的安装台阶，选型的时候要匹配对应精度的进气过滤器，避免杂质进入腔体内。从安装尺寸来看，这个机型的整体宽度、高度都适配常规的标准风机安装机架，底座的安装孔距和同排量的其他罗茨风机可以互换，做设备升级替换的时候不用重新做基础，直接对接原有管线和机架就能用，这点在老线改造的时候非常实用。
