对开式管道连接紧固夹点结构

　　这类对开式夹点结构，在工业流体管路布设场景里的应用占比不低，不管是常规给排水管线、低压气动回路，还是小型化工输送支路，都能见到这类结构的身影。它的核心作用是在不破坏管材本体的前提下，实现两段同径管道的对接紧固，或是在管路开孔位置做补强密封，相比传统的法兰对接，它不需要在管端焊接法兰盘，也不用提前预制螺纹，安装时不需要转动整段管道，对于后期改造的管路、现场布设的临时管线适配性很强。

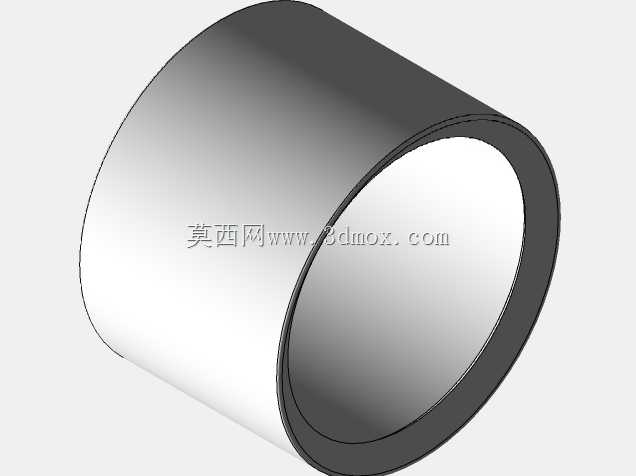

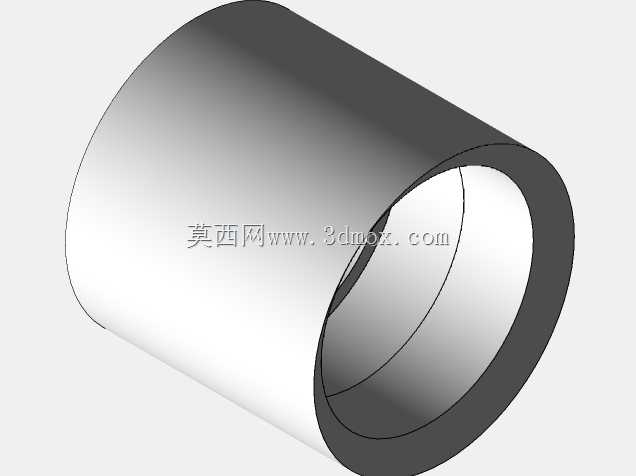

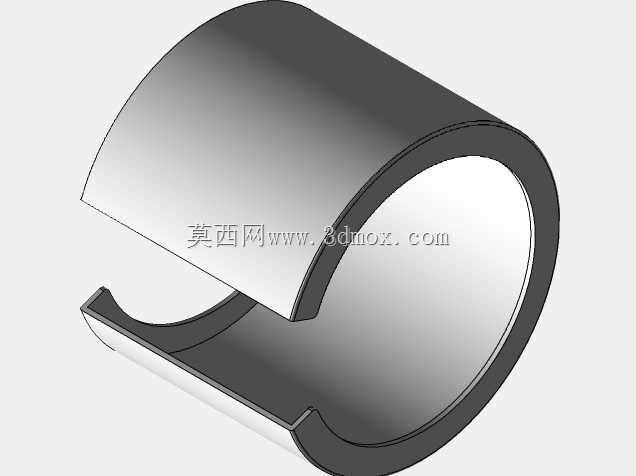

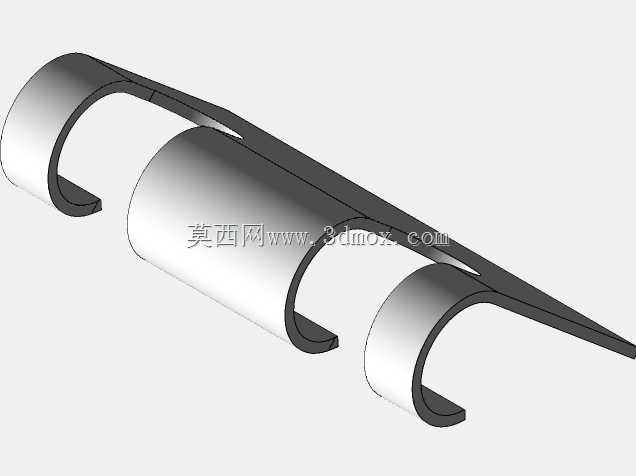

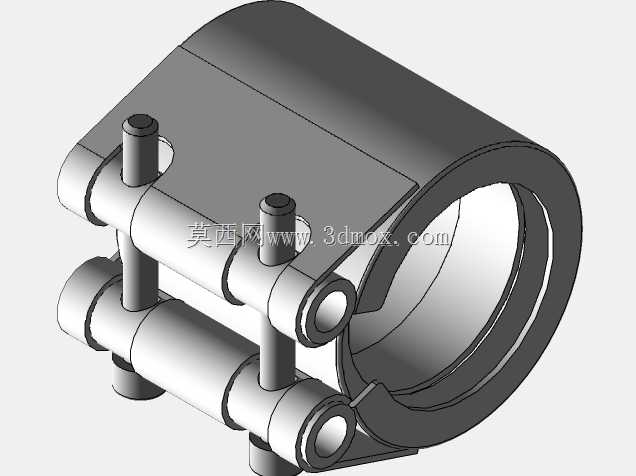

　　从结构设计逻辑来看，它采用上下两个半圆弧抱合主体，圆弧内径完全匹配适配管材的外径，合模后形成完整的圆柱包覆面，和管道外壁的接触面积足够大，锁紧后不会出现局部应力集中压伤管壁的问题，哪怕是PVC、PPR这类塑性管材，也能在合理锁紧力矩下保持密封性能不被破坏。两侧的铰接与锁紧结构做了同轴度匹配设计，一侧采用双销柱铰接定位，安装时可以先将下半部分卡在管道下方，上半部分绕铰接销翻转扣合，不需要人工全程托举两半夹体，高空作业时的安装便利性提升很明显；另一侧对应设置同轴的锁紧孔位，穿入螺栓后逐步均匀锁紧，就能让两个半夹体逐步贴合，挤压内侧的密封胶条实现管路密封。

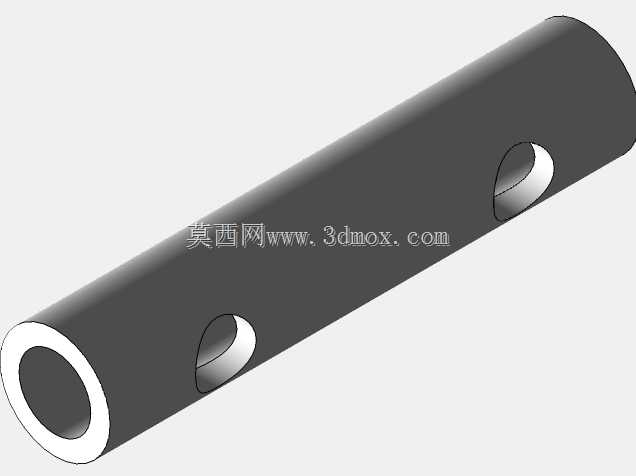

　　设计时首先要明确适配的管道外径公差，常规金属管材的外径公差带和塑性管材有明显区别，抱合面的内径尺寸要预留密封胶条的压缩量，一般胶条压缩率控制在25%-30%区间，既能保证足够的密封比压，又不会因为压缩量过大导致胶条永久变形失效。两侧的连接耳座做了加厚处理，销柱孔和螺栓孔的位置度公差控制在0.1mm以内，避免锁紧时出现夹体错位，导致抱合面出现缝隙漏液。销柱采用间隙配合安装，表面做了防锈处理，长期在潮湿或者有腐蚀介质的环境下使用，也不会出现销柱锈死无法拆卸的问题。

　　安装边界方面，这类夹点结构安装时不需要额外的操作空间，只要管道两侧预留出能穿入螺栓、拧动螺母的空间即可，相比法兰连接需要预留法兰盘直径加螺栓操作的空间，它的径向安装尺寸要小40%左右，在管路排布密集的设备内部、狭小的管线井里使用优势很明显。轴向尺寸上，夹体的包覆长度根据适配管径做匹配，小通径的夹体包覆长度不小于管径的1.2倍，大通径的夹体会适当增加包覆长度，保证锁紧后管路不会出现径向窜动，同时能承受一定的管路轴向拉力，在管路存在轻微震动的场景下，也不会出现松脱移位的问题。

　　实际使用中，这类夹点结构还可以适配不同壁厚的管道，只要管道外径在适配范围内，哪怕壁厚有轻微偏差，通过调整螺栓的锁紧力矩就能实现可靠紧固，不需要额外定制配件。在设备维护场景里，当管路出现局部砂眼渗漏时，不需要停输送介质、不需要切割更换管道，直接将这类夹点扣在渗漏位置，垫上密封胶条锁紧就能完成应急堵漏，抢修效率比传统焊接、更换管段的方式高很多，能大幅减少管线停机带来的生产损失。结构上没有多余的复杂零件，所有部件都是可拆分的，后期维护时如果密封胶条老化，只需要更换对应规格的胶条就能继续使用，整体使用寿命很长，日常维护成本很低。
