德标带胶垫单孔固定式管夹结构

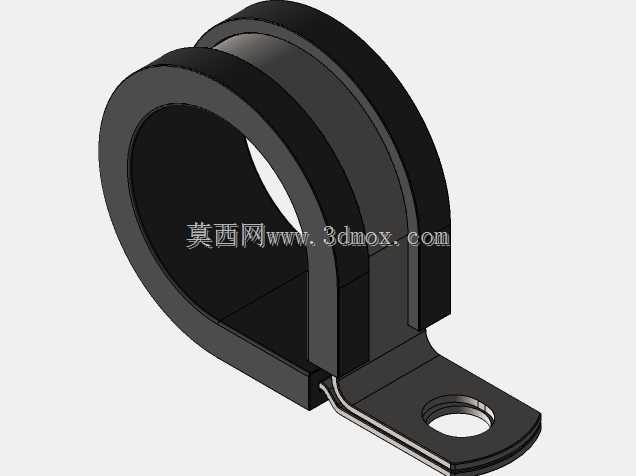

　　这类带橡胶衬层的单耳固定管夹，在液压站布管、车间压缩空气管路排布、设备内部线缆与冷却水管固定场景里应用极广，相比纯金属刚性管夹，内嵌的橡胶层能抵消管路运行中产生的微幅振动，避免金属管与夹体直接接触产生磨损，同时能补偿一定的管径公差，在薄壁铜管、尼龙气管、编织液压软管的固定场景里优势明显。从结构设计来看，夹体采用U型半包式结构，夹持段的橡胶衬层与金属骨架紧密贴合，金属骨架采用冲压折弯成型，安装耳片与夹身主体为一体结构，省去了额外的拼接工序，耳片上的安装孔为沉孔设计，适配圆头内六角或者十字盘头螺钉，安装后螺钉头不会突出耳片表面，避免与周边管线产生干涉。设计时首先要匹配对应夹持管径的包络范围，橡胶衬层的内径比被夹持管线的外径小0.3-0.

　　8mm，依靠橡胶的压缩变形产生足够的抱紧力，同时不会夹伤薄壁软管或者带绝缘层的线缆；夹身的折弯半径要与橡胶衬层的外壁半径完全贴合，避免橡胶层受挤压后出现局部应力集中，长期使用后出现开裂脱落的问题。安装边界方面，耳片的安装孔中心到夹身最外侧的距离要预留足够的扳手操作空间，通常在孔位周边留出至少1.5倍螺钉直径的平面区域，保证安装时螺钉能顺利拧紧，不会被夹身的圆弧结构挡住扳手；夹体安装后，管线的轴线与安装面的平行度公差控制在1°以内，避免管线被强行掰弯产生额外的内应力。在行走机械的管路布置中，这类管夹还能缓冲设备运行时的颠簸振动，避免管路接头处因为长期振动出现松动渗漏，相比双螺栓对夹式管夹，这种单耳固定结构的安装空间更小，

　　只需要在安装面上打一个固定孔，适合在机架型材、设备壁板等空间局促的位置使用。橡胶衬层的材质通常选用耐油丁腈橡胶，在接触液压油、润滑油的场景下不会快速老化变硬，夹持力能长期保持稳定；金属骨架一般采用冷轧钢板冲压后做镀锌钝化处理，具备基础的防锈能力，在户外或者潮湿环境下使用时也可以更换为不锈钢材质的骨架，适配不同的防腐需求。建模过程中要注意橡胶层与金属骨架的配合公差，金属骨架的U型槽宽度要比橡胶衬层的安装厚度大0.1mm左右，方便橡胶衬层的装配，同时不会因为间隙过大导致衬层在夹体内窜动；耳片与夹身的过渡位置要做圆角处理，避免冲压加工时出现应力开裂，同时也能去除锐边，防止安装时划伤操作人员或者管线表面。在管路排布密集的区域，这类管夹可以成排安装在走线槽或者管排支架上，相邻管夹的间距根据管线的刚度调整，刚性金属管的固定间距可以设置为管径的8-10倍，软管的固定间距适当缩小，避免管线在自重或者流体冲击下出现下垂晃动。
