防爆型KR-B工业接线盒结构设计

　　在石油开采、化工炼化、油气储运这类存在易燃易爆混合气体的作业场景中，电气线路的分线、转接环节一直是防爆管控的核心节点，这款隔爆型接线壳体正是针对这类高危场景开发的线路转接承载部件。从实际使用逻辑来看，这类壳体需要同时满足隔爆性能要求、线路操作便利性、现场安装适配性三个核心维度的需求，设计过程中需要平衡多维度的工程约束。

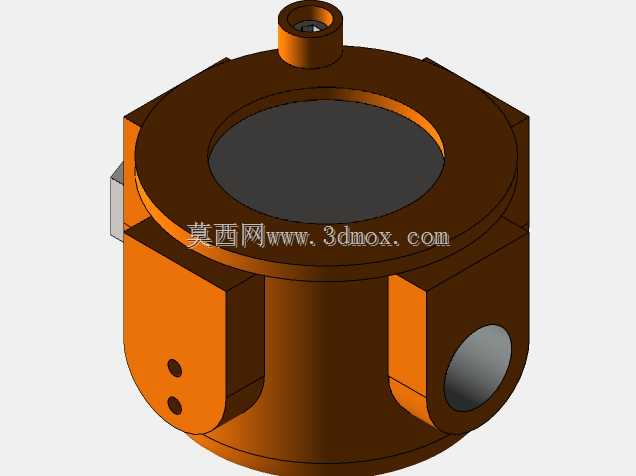

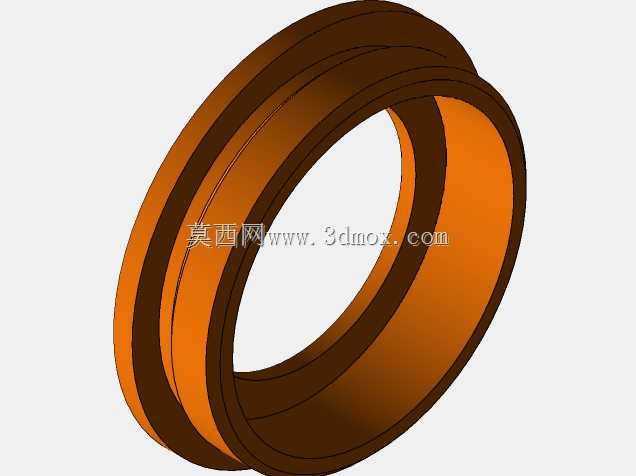

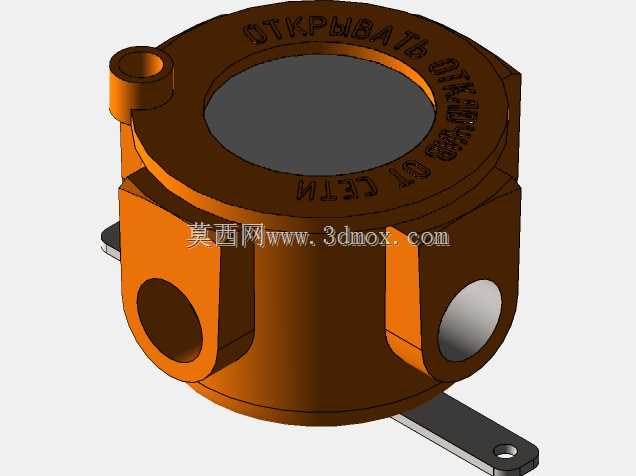

　　从结构功能来看，主体采用圆柱形腔体设计，相比方形腔体，圆柱形结构在承受内部爆炸冲击时应力分布更均匀，不会出现直角位置的应力集中问题，能在同等壁厚条件下获得更高的结构强度，有效降低壳体整体重量。腔体顶部的环形端盖采用螺纹旋合配合隔爆面设计，端盖表面压制的俄文标识分别对应开盖操作提示、隔爆面维护警示、适用防爆区域标注，现场运维人员无需额外查阅说明书就能通过标识识别操作要求，避免违规开盖带来的安全隐患。端盖旁侧的小型凸台结构是接地端子安装位，采用一体化凸台设计省去了额外焊接接地座的工序，同时保证接地连接的结构可靠性，避免焊接缺陷带来的导电不良问题。

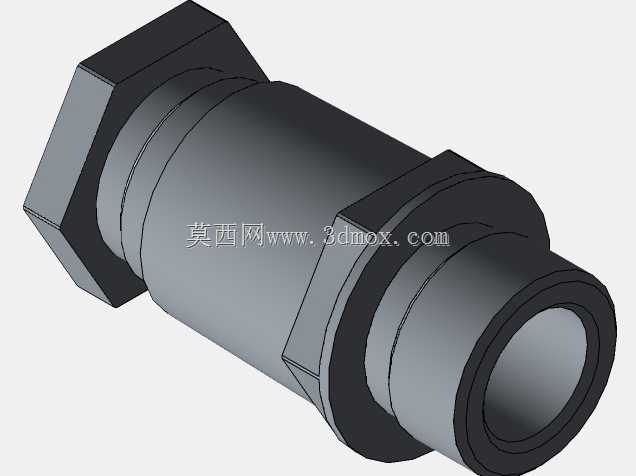

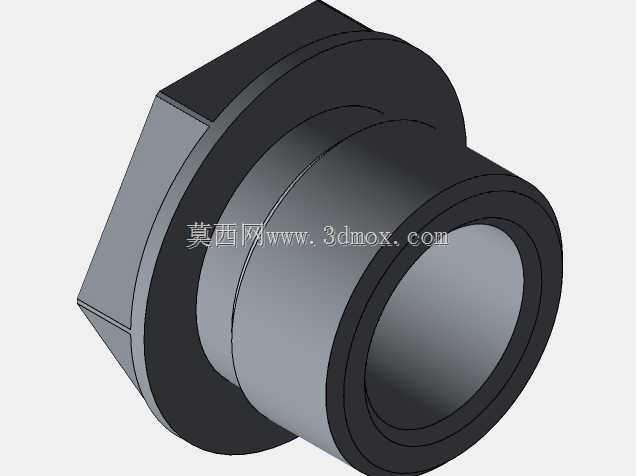

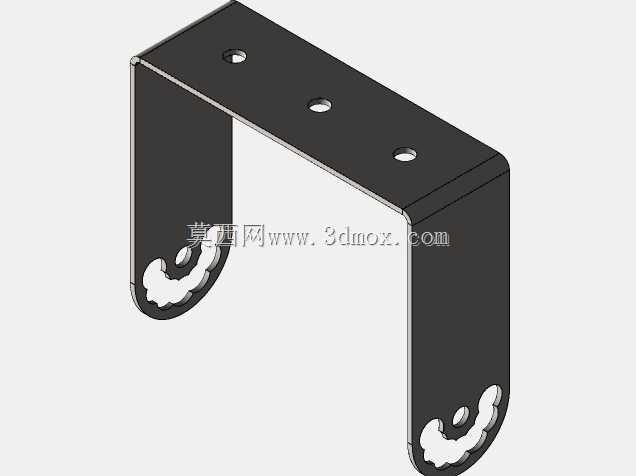

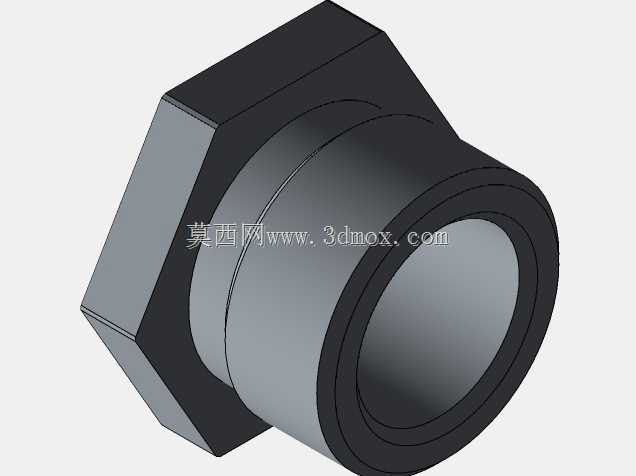

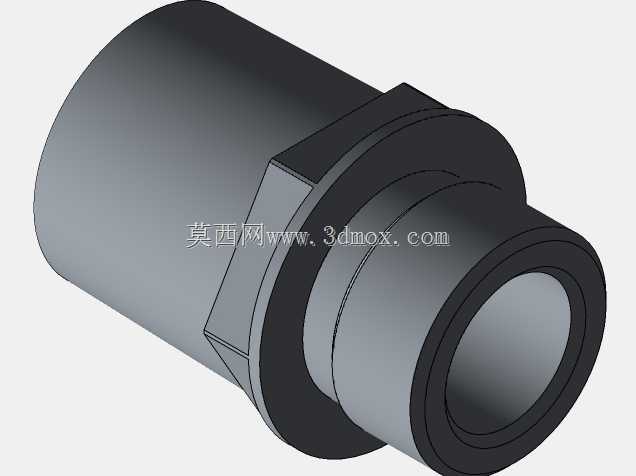

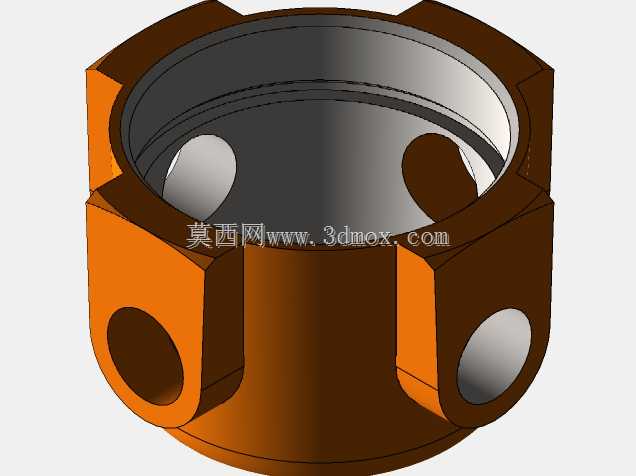

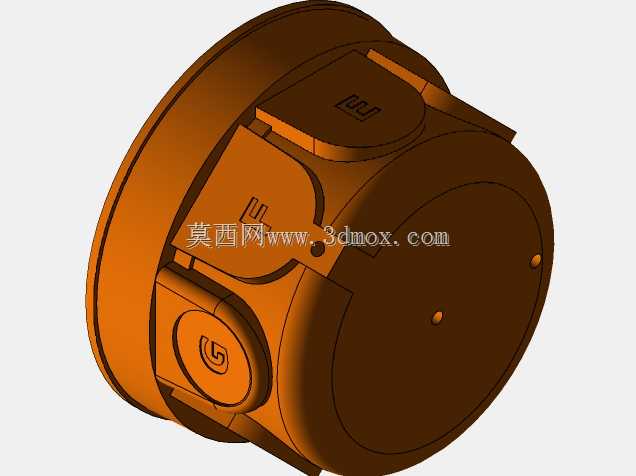

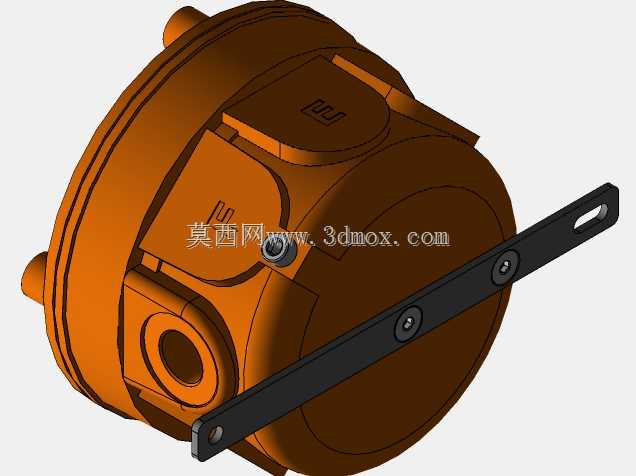

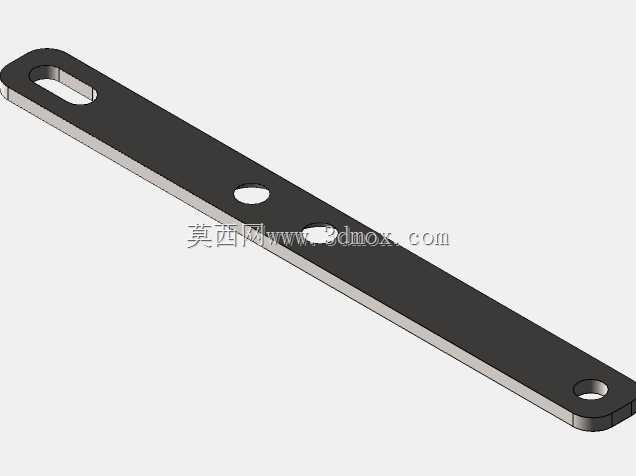

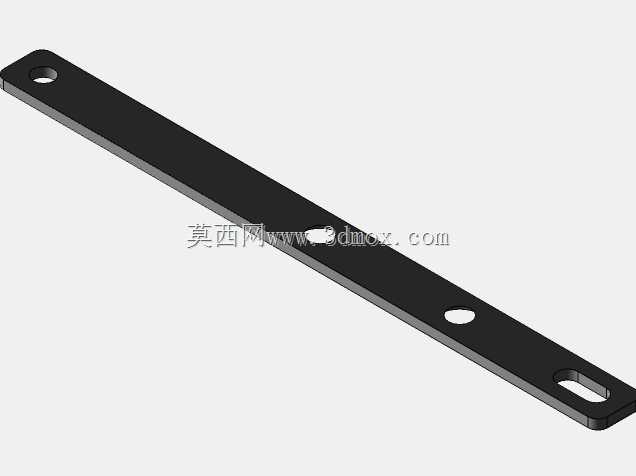

　　腔体侧壁对称布置的两个通孔是线缆引入接口，接口内部预留了密封填料函的安装台阶，可根据现场线缆外径选配不同规格的橡胶密封圈与压紧螺母，实现线缆引入处的密封隔爆，两个接口呈180度对称布置，适配线路直通过线的场景，也可根据实际布线需求封堵其中一个接口，实现单端进线的分线需求。腔体底部伸出的两个金属安装支脚是现场固定的核心结构，支脚与腔体主体采用一体化铸造成型，支脚上预留的安装孔位适配M6规格的膨胀螺栓或设备预装固定螺栓，安装孔的中心距经过标准化设计，可直接适配多数工业现场的防爆电气安装支架、设备侧壁预留安装位，无需额外加工过渡连接板。

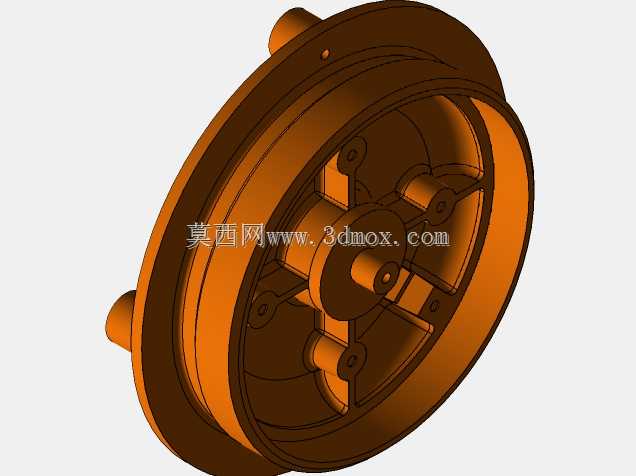

　　设计过程中，隔爆接合面的参数是核心管控点，端盖与腔体的螺纹配合长度、啮合扣数、表面粗糙度都严格遵循隔爆壳体的设计规范，保证内部出现燃爆时，火焰通过接合面间隙时能被充分冷却，不会引燃外部的易燃易爆气体。腔体内部预留的接线端子安装柱采用一体化铸造凸台，无需额外加装绝缘安装导轨，可直接固定防爆型接线端子排，腔体内的有效容积经过核算，可容纳最多6路4平方毫米线缆的转接分线，满足多数现场传感器、执行器的线路汇接需求。

　　从安装边界来看，壳体整体外径控制在120毫米范围内，主体高度不含支脚为85毫米，支脚安装孔中心距为90毫米，现场安装时仅需要预留150*150毫米的安装操作空间即可完成固定与接线操作，不会占用过多设备安装面的空间。壳体外部的所有转角位置都采用圆角过渡，避免安装运维过程中尖锐边角划伤操作人员，同时也能减少铸造过程的应力集中，降低铸件出现冷隔、裂纹的缺陷概率。

　　在实际工况适配中，壳体材质采用铸铝合金成型，兼顾轻量化与耐腐蚀性能，可直接应用在户外露天、有轻度腐蚀的工业场景中，表面喷涂的防静电涂层可避免壳体表面积累静电，进一步提升高危场景下的使用安全性。不同于普通民用接线盒，这款隔爆壳体的所有结构设计都围绕防爆场景的特殊要求展开，没有多余的装饰性结构，每一处凸台、开孔、支脚的设计都对应实际使用中的具体需求，从结构上规避了可能出现的安全隐患，同时尽可能降低现场安装、运维的操作难度。
